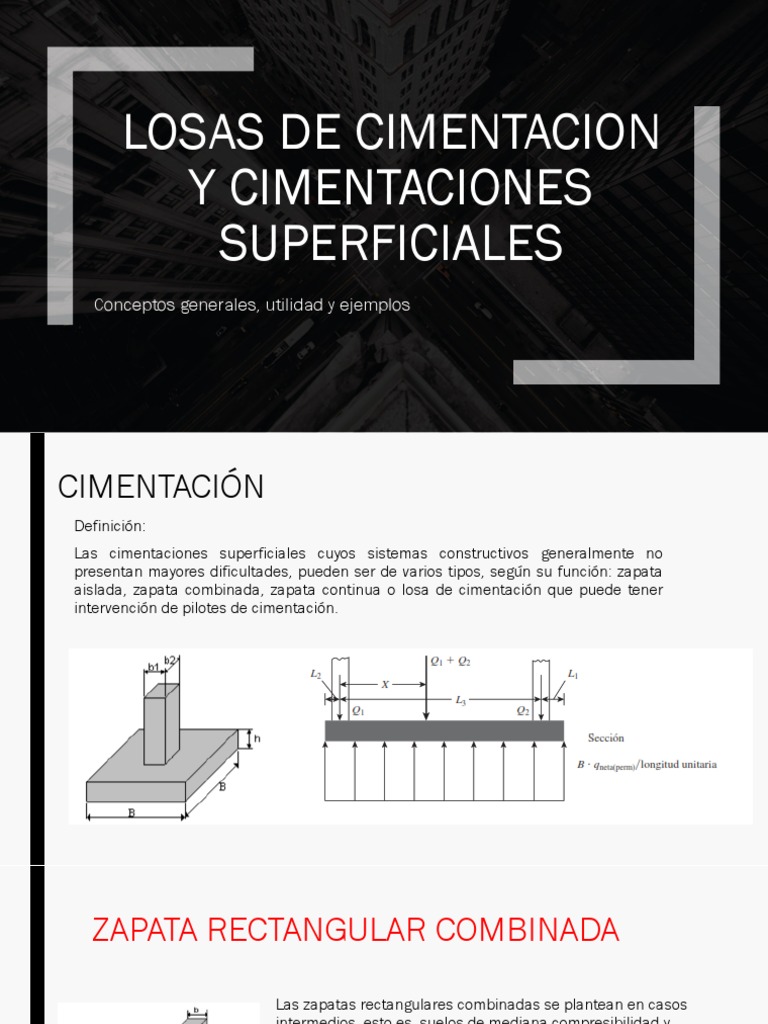

LOSAS DE CIMENTACION

Y CIMENTACIONES
SUPERFICIALES
Conceptos generales, utilidad y ejemplos
CIMENTACIÓN
Definición:
Las cimentaciones superficiales cuyos sistemas constructivos generalmente no
presentan mayores dificultades, pueden ser de varios tipos, según su función: zapata
aislada, zapata combinada, zapata continua o losa de cimentación que puede tener
intervención de pilotes de cimentación.
ZAPATA RECTANGULAR COMBINADA
Las zapatas rectangulares combinadas se plantean en casos
intermedios, esto es, suelos de mediana compresibilidad y
cargas no muy altas. Con esta solución se busca una reducción
de esfuerzos, dándole cierta rigidez a la estructura, de modo
que se restrinjan algunos movimientos relativos
Los sistemas estructurales que usualmente se cimientan en
zapatas continuas o “corridas” son los pórticos y la mampostería
estructural.
ZAPATA RECTANGULAR COMBINADA

Para determinar el aérea de cimentacion:

𝑄1 +𝑄2
■ 𝐴=
𝑞𝑛𝑒𝑡𝑎

■ Donde:
• 𝑄1 𝑦 𝑄2 son las cargas de las columnas
• 𝑞𝑛𝑒𝑡𝑎 es la capacidad de carga del suelo
Se determina la ubicación de la resultante de las cargas

𝑄2∗𝐿3
𝑋=
𝑄1+𝑄2

Para una distribución uniforme de la presión del suelo se debe pasar por el centroide de la
cimentación, por lo tanto,

𝐿 = 2 𝐿2 + 𝑋
El ancho de la cimentación es,

𝐴
𝐵=
𝐿
ZAPATA TRAPEZOIDAL COMBINADA

Permite la transmision de cargas al terreno de fundación.

Una zapata trapezoidal corrida en ocasiones se utiliza como una cimentación
ensanchada y aislada de columnas que soportan grandes cargas donde el espacio es
reducido. El tamaño de la cimentación que distribuirá uniformemente la presión sobre
el suelo se puede obtener de la manera siguiente:
Se determina el aera de la cimentación si se conoce la presión permisible,

𝑄1+𝑄2
𝐴=
𝑞 𝑛𝑒𝑡𝑎
Para estas figuras:
Se tiene de las figuras anteriores

𝐵1 + 𝐵2
𝐴= ∗𝐿
2
Se determina la ubicación de la resultante de las cargas

𝑄2 ∗ 𝐿3
𝑋=
𝑄1 + 𝑄2
Es un trapezoide, por ende,

𝐵1 ∗ 2 ∗ 𝐵2 𝐿
𝑋 + 𝐿2 = ∗
𝐵1 + 𝐵2 3
Para obtener B1 y B2 debe reemplaar en las ecuaciones anteriores, observe que para un
trapezoide;

𝐿 𝑙
< 𝑋 + 𝐿2 <
3 2
ZAPATA EN VOLADIZO
■ En la construcción de una zapata en voladizo se
utiliza una viga de arriostramiento para conectar
una
■ cimentación de una columna cargada
excéntricamente a la cimentación de una columna
interior.
■ Las zapatas en voladizo se pueden utilizar en lugar
de zapatas trapezoidales o rectangulares
combinadas cuando la capacidad de carga
permisible del suelo es alta y las distancias entre las
columnas es grande.
 Usos:
■ Se las suele emplear para integrar el funcionamiento de una
zapata inestable o ineficientepor sí sola, con otra zapata
estable o eficiente, mediante una viga que proporcina
rigidez.
■ Al calcular los momento estableciendo las ecuacionest
tenemos:
■ σ 𝑀2 = 0
𝑷𝟏𝒍−𝑴
■ −𝑃1 ∗ 𝑙 + 𝑅1𝑐 + 𝑀 = 0 lo que es: 𝑹𝟏 =
𝒄

■ σ 𝐹𝑦 = 0
■ −𝑃1 + 𝑅1 − 𝑃2 + 𝑅2 = 0 que es 𝑅𝟐 = 𝑷𝟏 + 𝑷𝟐 − 𝑹1
𝑅1
donde: 𝑞 = 𝐵𝐿 < 𝑞𝑎 ´para este caso tomar B=L
LOSA DE CIMENTACION
■ La losa de cimentación por lo general ocupa toda el
área de la edificación. Mediante esta solución se
disminuyen los esfuerzos en el suelo y se minimizan
los asentamientos diferenciales
■ Cuando se usan?
• Ya sea porque las cargas son muy altas o la
compresibilidad del suelo muy grande.
• Dado a que la losa de cimentación es más rigida se
minimizan los asentamientos diferenciales.
• Los asentamientos son homogéneos, por ende se llega
a minimizar fisuras en la estructura.

Formas de diseño.
Las losas se pueden soportar con pilotes, que
ayudan a reducir el asentamiento de una
estructura construida sobre un suelo altamente
compresible. Cuando el nivel freático es alto, las
losas con frecuencia se colocan sobre pilotes
para controlar su flotabilidad.
1. De placa plana (figura a). La losa es de
espesor uniforme.
2. De placa plana con mayor espesor bajo las
columnas (figura b).
3. De vigas y losa (figura c). Las vigas corren en
ambas direcciones y las columnas se ubican
en la intersección de las vigas.
4. De placas planas con pedestales (figura d)
5. Losa con muros de sótano como parte de la
placa (figura e). Las paredes actúan como
refuerzo de la losa.
 CAPACIDAD DE CARGA DE LOSAS DE
CIMENTACION

• Esta depende de la forma geométrica de la losa ya que las cargas aplicadas deben
coincidir con su centroide geométrico.
• Esta depende de la forma geométrica de la losa ya que las cargas aplicadas deben
coincidir con el centroide geometrico de la losa.
• Debe existir equilibrio local y general de las presiones de contacto y las fuerzas internas de
la estructura y las
Calculo de capacidad de carga

Capacidad total de carga determinada:

𝟏
𝒒𝒖= 𝒄´ 𝑵𝒄 𝑭𝒄𝒔 𝑭𝒄𝒅 𝑭𝒄𝒊 + 𝒒𝑵𝒒𝑭𝒒𝒔𝑭𝒒𝒅𝑭𝒒𝒊 + 𝜸𝑩𝑵𝜸 𝑭𝜸𝒔 𝑭𝜸𝒅 𝑭𝜸𝒊
𝟐
Donde B= Dimensión de la losa menor

Capacidad neta ultima de una losa de cimentación

𝒒(𝒏𝒆𝒕𝒂)𝒖= 𝒒𝒖 − 𝒒
Capacidad de carga permisible
𝒒𝒖= 𝒄𝒖 𝑵𝒄 𝑭𝒄 𝑭𝒄𝒅 + 𝒒
Donde 𝑐𝑢 = 𝐶𝑜ℎ𝑒𝑠𝑖𝑜𝑛 𝑛𝑜 𝑑𝑟𝑒𝑛𝑎𝑑𝑎 Nota: Nc=5.14, Nq=1 y 𝑁𝛾 = 0

𝑩 𝑵𝒒 𝑩 𝟏 𝟎. 𝟏𝟗𝟓𝑩
𝑭𝒄𝒔 =𝟏+ =𝟏+ =𝟏+
𝑳 𝑵𝒄 𝑳 𝟓. 𝟏𝟒 𝑳
Y
𝑫𝒇
𝑭𝒄𝒅 = 𝟏 + 𝟎. 𝟒
𝑩
Al sustituir valores de forma geométrica y profundidad en la ecuación anterior, encontramos:

𝟎. 𝟏𝟗𝟓𝑩 𝑫𝒇
𝒒𝒖= 𝟓. 𝟏𝟒𝒄𝒖 𝟏+ 𝟏 + 𝟎. 𝟒 +𝒒
𝑳 𝑩
La capacidad de carga neta es.
𝟎. 𝟏𝟗𝟓𝑩 𝑫𝒇
𝒒 𝒏𝒆𝒕𝒂 𝒖= 𝒒𝒖 − 𝒒 = 𝟓. 𝟏𝟒𝒄𝒖 𝟏 + 𝟏 + 𝟎. 𝟒
𝑳 𝑩
Para Fs=3 (Factor de seguridad 3) la capacidad de carga del suelo es:
𝒒(𝒏𝒆𝒕𝒂)= 𝟎. 𝟏𝟗𝟓𝑩 𝑫𝒇
𝒒𝒏𝒆𝒕𝒂(𝒑𝒆𝒓𝒎)= = 𝟏. 𝟕𝟏𝟑𝒄𝒖 𝟏 + 𝟏 + 𝟎. 𝟒
𝑭𝑺 𝑳 𝑩
remplazando,
𝟐
𝒌𝑵 𝑵𝟔𝟎 𝑩 + 𝟎. 𝟑 𝑺𝒆
𝒒𝒏𝒆𝒕𝒂 = 𝑭𝒅
𝒎𝟐 𝟎. 𝟖𝟎 𝑩 𝟐𝟓
Donde:
𝑵𝟔𝟎 = 𝒓𝒆𝒔𝒊𝒔𝒕𝒆𝒏𝒄𝒊𝒂 𝒅𝒆 𝒑𝒆𝒏𝒆𝒕𝒓𝒂𝒄𝒊𝒐𝒏
B= ancho (m)
𝑫𝒇
𝑭𝒅 = 𝟏 + 𝟎. 𝟑𝟑( )≤ 1.33
𝑩
𝑺𝒆 = 𝒂𝒔𝒆𝒏𝒕𝒂𝒎𝒊𝒆𝒏𝒕𝒐 (𝒎𝒎)
En general las cimentaciones superficiales se diseñan para un asentamiento máximo de 25
mm y asentamiento diferencial aproximado de 19 mm, para las losas de cimentación ya que
estas son más anchas que las zapatas se genera un menor asentamiento diferencial.
𝒌𝑵
𝒒𝒏𝒆𝒕𝒂 𝒑𝒆𝒓𝒎 = 𝒒𝒏𝒆𝒕𝒂 ( 𝟐 ) ≈ 𝟐𝟓𝑵𝟔𝟎
𝒎
La presion permissible neta aplicada a la cimentación se puede aplicar como:

𝑸
𝒒 = − 𝜸𝑫𝒇
𝑨
Donde
Q= peso muerto de la estructura y carga viva
A= Área de la losa
En todos lo casos 𝑞 debe ser menor o igual a 𝑞𝑛𝑒𝑡𝑎 𝑝𝑒𝑟𝑚
 Ejemplo
Determine la capacidad de carga última neta de una losa de cimentación que mide 15 x 10 m
sobre arcilla saturada con C𝑢 = 95 Kn/m2, ∅ = 0 y Df= 2m.
Solucion:
𝟎.𝟏𝟗𝟓𝑩 𝑫𝒇
Usando): 𝒒 𝒏𝒆𝒕𝒂 𝒖= 𝒒𝒖 − 𝒒 = 𝟓. 𝟏𝟒𝒄𝒖 𝟏 + 𝟏 + 𝟎. 𝟒
𝑳 𝑩

𝟎.𝟏𝟗𝟓∗𝟏𝟎 𝟎.𝟒∗𝟐
Reemplazando): = 𝟓. 𝟏𝟒 ∗ 𝟗𝟓 𝟏 + 𝟏+
𝟏𝟓 𝟏𝟎

𝒒 𝒏𝒆𝒕𝒂 𝒖 = 𝟓𝟗𝟓, 𝟗 𝒌𝑵/𝒎𝟐 es la capacidad de carga para esta losa

CIMENTACIONES COMPENSADAS
El incremento de presión neta del suelo se puede reducir incrementando la
profundidad Df este enfoque por lo general se le refiere como diseño de una
cimentación compensada y es extremadamente útil cuando las estructuras se
construirán sobre arcillas muy suaves.
En este diseño, se hace un sótano más profundo debajo de la parte de la
superestructura, en forma tal que el incremento en la presión neta en el suelo a
cualquier profundidad es relativamente uniforme.

𝑸
𝒒 = − 𝜸𝑫𝒇
𝑨
 CIMENTACIONES COMPENSADAS
En estas cimentaciones se puede aprovechar la
ventaja adicional de poder reducir el efecto de las
cargas sobre el suelo al descontar el suelo que se
excava para sótanos, etc.
Incluso puede llegar a hacerse una
compensación total si el peso excavado es igual
al peso del edificio.
Para este sistema es esencial el uso de muros
pantalla.
Cimentacion compensada
Grafica ilustrativa
Usos e importancia
Las cimentaciones compensadas son
esenciales al momento de avaluar y
tomar desiciiones respecto a la viabilidad
de cualquier proyecto a gran escala, usar
estos métodos no solo pueden optimizar
espacios y utilizar factores de seguridad
que sean propicios en factores
operacionales y económicos.
 Referencias
• Diseño de estructuras de cimentación, Luis Garcia Vasquez, Universidad nacional de
Colombia sede medellin.
• Fundamentos de ingeniería de cimentaciones, séptima edición, Braja M. Das, Cenage
learning.
• https://www.laterlite.es/aplicaciones/geotecnia/cimentaciones-de-edificios/

•Realizado por: Federico mogollon Pardo
