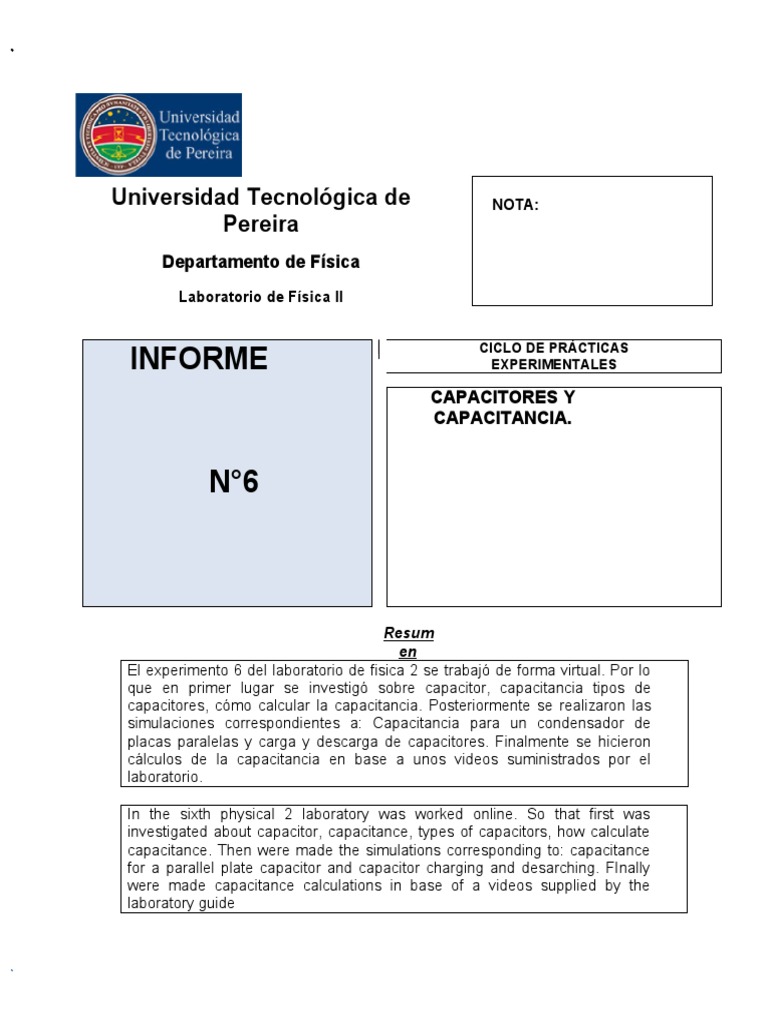

Universidad Tecnológica de NOTA:

Pereira
Departamento de Física
Laboratorio de Física II

CICLO DE PRÁCTICAS
INFORME EXPERIMENTALES

CAPACITORES Y
CAPACITANCIA.

N°6

Resum
en
El experimento 6 del laboratorio de fisica 2 se trabajó de forma virtual. Por lo
que en primer lugar se investigó sobre capacitor, capacitancia tipos de
capacitores, cómo calcular la capacitancia. Posteriormente se realizaron las
simulaciones correspondientes a: Capacitancia para un condensador de
placas paralelas y carga y descarga de capacitores. Finalmente se hicieron
cálculos de la capacitancia en base a unos videos suministrados por el
laboratorio.

In the sixth physical 2 laboratory was worked online. So that first was
investigated about capacitor, capacitance, types of capacitors, how calculate
capacitance. Then were made the simulations corresponding to: capacitance
for a parallel plate capacitor and capacitor charging and desarching. FInally
were made capacitance calculations in base of a videos supplied by the
laboratory guide
Integrantes del Equipo de Trabajo Nº 1

Integrantes Cédul
a
Johan Manuel Restrepo Cano 1004686273
Rafael Uribe Medina 1004521107
Geovanny Andres Sanchez Ballesteros 1004738882

Semestre: I - 2020
Profesor: Nancy Janet Castillo Rodríguez
Fecha: 6 de Abril del 2020

Fecha entregado Fecha corregido Fecha revisado

Entrega puntual:
 PREINFORME.

1) Se define como capacitor a un dispositivo capaz de almacenar carga en forma de energía por
medio de un campo eléctrico, y capacitancia a la propiedad que determina cuánta energía se puede
guardar. En base a esta referencia, un capacitor es aquel dispositivo capaz de almacenar energía
en un campo electroestático. Además, es capaz de liberar energía con mucha rapidez (en cuestión
de milisegundos). Un capacitor, es usado para bloquear picos de carga y energía en un circuito,
como acople en circuitos electrónicos

La capacitancia hace referencia a la cantidad de carga que se puede almacenar en un capacitor. Es

un factor que depende del tamaño, forma, separación y el material que ocupa el espacio entre las
placas de un capacitor. Su unidad de medida es el Faradio.
1 Faradio = Coulomb/volt.

2) Se puede cargar un capacitor al conectar uno de sus extremos a la terminal positiva de un

batería y el otro extremo a la terminal negativa. Cuando cargamos un capacitor observamos que la
carga (q) que aparece en las placas, es directamente proporcional a la diferencia de potencial (Δv)
entre ellas. La capacitancia C es la constante que permite llevar esta relación a la siguiente
ecuación.

q = CΔV Ecuación 1.

Despejando la capacitancia obtenemos:

C = q/ΔV. Ecuación 2.

Para obtener la diferencia de potencial entre las placas de un capacitor se integra el campo eléctrico
a lo largo de una trayectoria de integración adecuada que lo conecte (ds).

ΔV = ∫ −¿❑ ¿Eds Ecuación 3. (Donde los límites de integración se han cambiado

+¿¿
para dejar la integral positiva).

El campo eléctrico creado por un campo indefinido cargado uniformemente en el espacio es:
E = 𝛔/2E0 En un capacitor al tener 2 placas cargadas (una positiva y una negativa). Para hallar el
campo eléctrico entre las placas se suman el campo eléctrico producido por las 2 placas así:
E = 𝛔/2E0 + 𝛔/2E0 = 𝛔/E0. Así el campo eléctrico en un capacitor de placas paralelas está definido
por.

E= 𝛔/E0. Ecuación 4.

Al reemplazar la ecuación 4 en la ecuación 3 obtenemos:

ΔV = ∫ −¿❑ ¿𝛔/E0. ds El campo (𝛔/E 0.) al ser constante sale de la integral., y al reemplazar
+¿¿
𝛔 por q/A. Siendo A el área de las superficies de las placas queda la ecuación:

q −¿❑ ¿ds = qd
ΔV = ∫
A∗E 0 +¿¿ A∗E 0
Así la diferencia de potencial entre las placas de un capacitor está dado por la ecuación.
 qd
ΔV = Ecuación 5.
A∗E 0

Teniendo ahora la diferencia de potencial reemplazando la ecuación 5 en la ecuación 2. obtenemos:

q
C = qd
A∗E 0

Aplicando la ley de la oreja vemos que la carga (q) se cancela y queda la ecuación.

A∗E 0
C= d Ecuación 6.

Siendo esta la formula para calcular la capacitancia en un capacitor de placas paralelas. Al analizar
la ecuación, podemos apreciar que la capacitancia depende del área y la distancia de separación de
las placas del capacitor. De este modo se se comprueba que la capacitancia depende de la
geometría del capacitor y no de la carga.

5) Existen varios tipos de capacitores comerciales los cuales varían dependiendo del la cantidad de
voltaje que pueden manejar, la cantidad de carga que pueden almacenar, las tolerancias que
arrojan cada tipo de capacitor y las tasas de fugas. También existen capacitores con dieléctrico. El
dieléctrico, es un aislante que se incorpora al capacitor par aumentar la capacitancia de este.
Algunos de los tipos de capacitores que se existen son:

Capacitor de Electrolíticos de Aluminio.

Están conformados por dos tiras enrolladas de papel de aluminio con una tira de papel absorbente
entre ellas que se empapa en una solución de electrolito. TIenen una capacitancia que va desde los
0.1µF hasta 500.000µF (uno de los capacitores con mayor capacitancia que hay). Y los voltajes
de trabajo varían desde 10V hasta 100V. Sin embargo su tasa de fugas es alta por lo que se pierde
mucha energía. Además de tener un atolerancia de +- 20% por lo que lo no se usan cuando se
desea hallar valores precisos.

Capacitor de Poliéster.

son condensadores compuestos de placas de metal con película de poliéster entre ellos, o una
película metalizada se deposita en el aislador.Los condensadores de poliéster están disponibles en
el rango de 1nF a 15μF, y con tensiones de trabajo de 50V a 1500V. Vienen con los rangos de
tolerancia de 5%, 10% y 20%. Tienen un alto coeficiente de temperatura, y una alta resistencia al
aislamiento por lo que son utilizados ampliamente en operaciones de acoplamiento o
almacenamiento. Debido a sus características es un condensador popular y muy utilizado.

Capacitores de Mica de Plata.

Se fabrican al depositar una fina capa de plata sobre un dieléctrico de mica. son caracterizados por
sus bajas tolerancias (1% o menos) un buen nivel de coeficiente de temperatura y alta resistencia.
Sin embargo, sus niveles de capacitancia son bajos y su precio puede ser alto.

Capacitores de Policarbonato.
Tienen un dieléctrico de policarbonato. Poseen un buen valor de capacitancia con rangos que van
desde los 100pF a 10 µF, voltajes de trabajo de hasta 400V y un coeficiente de temperatura alto.
Sin embargo tienen tolerancias de +-5% y +-10% por lo que no son utilizados en circuitos que
requieren un nivel alto de precisión

Capacitores de Polipropileno.
Los condensadores de polipropileno son condensadores que tienen un dieléctrico que está hecho
de película de polipropileno. Entre sus características están su rango de capacitancia que varía
desde los 100pf a 10μF, un alto voltaje de trabajo capaz de llegar a los 3000V por los que son
altamente utilizados en circuitos de altas tensiones, porcentajes de tolerancia bajos
aproximadamente del +-1%, Por lo que lo hacen un excelente capacitor.

Capacitores cerámicos.
Este tipo de capacitor se provee desde capacidades de 2,2 pF hasta .1 uF en tensiones
relativamente bajas de 63V. Existen también capacitores cerámicos disco de mayor tensión para
aplicaciones especiales que llegan a valores de 2 KV. Poseen un alto porcentaje de tolerancia de +-
5%. Sin embargo cabe mencionar que los los de valores por debajo de los 100pF no poseen
cambios con respecto a la temperatura.

1 FUNDAMENTO TEÓRICO

Un capacitor es un dispositivo capaz de almacenar energía eléctrica.Está formado por dos placas
conductoras ubicadas de forma paralela y separadas por el una pequeña distancia. Si las placas se
someten a una diferencia de potencia, se verá cargada positivamente una de las placas mientras
que la otra será cargada negativamente haciendo que su variación sea nula.
Para hallar la capacitancia en un dispositivo conectado en paralelo se emplea la siguiente fórmula.
cabe aclarar que dicha capacitancia no depende de la carga ni de la diferencia de potencia, sino
que depende de su geometría.

C = Eo * _A_ Ecuación 1.
D

Eo = permeabilidad eléctrica.
A = área de las placas
D = distancia entre las placas

Para hallar el tiempo de carga y/o descarga del capacitor usamos la siguiente fórmula:

t = 5RC Ecuación 2.

t = tiempo
R = Resistencia
C = Capacitancia

Para hallar la pendiente se utilizó la siguiente ecuación:

Ecuación 3.

2 RESULTADOS EXPERIMENTALES

En el siguiente ítem se da una breve explicación de los pasos seguidos a la hora de realizar el
experimento. Además, se dan a conocer los datos tomados.

En la primera parte del experimento se empezó con la simulación de capacitancia para ver cómo se
comporta un capacitor que inicialmente está sin carga es conectado a una batería para cargarlo con
voltajes en los rende ve 1.5V a -1.5V. Posteriormente se modificó la capacitancia variando el área y
distancia de separación de las placas del capacitor. Se examinó individualmente cada caso y
también se calculó la capacitancia para cada uno.
Fig 1. Valores de voltaje de trabajo.

Fig 2. Caso 1 Área mínima distancia máxima.

Fig 3. Caso 2 Área máxima distancia mínima.

Fig 4. Caso 3 Área mínima distancia mínima.

Fig 5. Caso 4 Área máxima distancia máxima.

El análisis y cálculo de cada caso en específico se encuentra en el siguiente ítem.

Posteriormente se realizó la simulación Light bulb, que se trata de carga y descarga de capacitores
al cerrar o abrir los switches de un circuito Se trabajó con cada los mismos 4 pasos del paso
anterior. Pero esta vez se movió el interruptor que conecta a la pila con el capacitor a conectarlo al
bombillo para simular la descargar del capacitor. Se hicieron cálculos para determinar cuánto
demora en descargarse cada capacitor en cada caso.

Fig 6. Caso 1 Área mínima distancia máxima.

Fig 7. Caso 2 Área mínima distancia mínima.

Fig 8.Caso 3 Área mínima distancia mínima

Fig 9. Caso 4 Área máxima distancia máxima.

Fig 10. Caso 4 descarga del capacitor iluminando el bombillo

El análisis de cada caso en particular y los cálculos del tiempo de descarga se encuentran en el
siguiente ítem. Cabe resaltar que el proceso de descarga es el mismo en cada caso solo varia el
tiempo en que tarda.

Finalmente en base a los videos suministrados en la guía de laboratorio se llenaron 4 tablas(una por
cada video). Para posteriormente hacer el cálculo de la capacitancia a cada caso. Este último
experimento de la guía nos dice los siguiente:

Calculo de Capacitancia.
24. Utilice los videos para obtener el valor del voltaje a través del capacitor cada 5 seg,
Con la ayuda de los videos que instruyó la guía se obtendrán los siguientes datos
25. Obtenga una tabla por cada video

Los datos obtenidos fueron registrados en las siguientes tablas

V
9,79 9,27 8,86 8,47 8,05 7,71 7,35 7,01
(voltios)
T
5 10 15 20 25 30 35 40
c(tiempo)
Tabla 1. Valores de Voltaje y tiempo obtenido de los videos proceso de descarga.

V
7,59 6,32 5,1 4,27 3,408 2,867 2,509 1,9
(voltios)
T
5 10 15 20 25 30 35 40
(tiempo)
Tabla 2. Valores de Voltaje y tiempo obtenido de los videos proceso de descarga.

V
7,89 7,69 7,39 7,15 6,9 6,65 6,39 6,18
(voltios)
T
5 10 15 20 25 30 35 40
(tiempo)
Tabla 3. Valores de Voltaje y tiempo obtenido de los videos proceso de descarga.

V
6,81 5,59 4,46 3,63 2,926 2,445 2,029 1,66
(voltios)
T
5 10 15 20 25 30 35 40
(tiempo)
Tabla 4.. Valores de Voltaje y tiempo obtenido de los videos proceso de descarga.

3 PROCESAMIENTO DE DATOS EXPERIMENTALES

En base a los datos consignado en las tablas del ítem anterior se continuó con el siguiente paso de
la guia que nos dice:

26) Elabore sendas gráficas para los condensadores usados en los videos, tomando
logaritmo natural del voltaje contra el tiempo y de sus pendientes encuentre cada
valor de RC.
De acuerdo con el fundamento teórico obtenemos las siguientes fórmulas las cuales serán
utilizadas en los siguientes procedimientos

Donde Despejando RC de la fórmula tenemos que

Utilizando conocimientos anteriormente adquiridos y la herramienta ofimática excel obtenemos los

siguiente.

Conexión 1.

T
Ln(Voltaje) (tiempo)
2,281 5
2,227 10
2,182 15
2,137 20
2,086 25
2,043 30
1,995 35
1,947 40
RC=2,332 C=2,332/33K ω = 706,667 µf

Conexión 2

RC=2,456 C=2,456/33K ω = 744,242 µf

Conexión 3

RC=2,112 C=2,112/33k ω = 640,000 µf

Conexión 4

RC= 2,528 C=2,528/ 33K ω = 766,061 µf

 ANÁLISIS Y DISCUSIÓN DE RESULTADOS

1. Aumente lentamente el potencial suministrado por la batería desde o hasta los valores
máximos (positivo y Negativo).

● ¿Describa qué ocurre en el capacitor?

Al aumentar el potencial cargamos el capacitor. Podemos notar que aparece cargas en sus
placas de igual magnitud pero signo contrario por lo que una carga queda carga totalmente
positiva(pierde electrones) y la otra placa va a quedar cargada negativa. Se puede apreciar
que la carga que aparece es directamente proporcional a la diferencia de potencial entre
ellas.

● ¿Por qué al llegar a los valores máximos de potencia la corriente

desaparece en la simulación?

Desaparece la corriente al llevarlos a los valores máximos porque cuando un capacitor está
totalmente cargado actúa como un circuito abierto, por lo que deja de circular corriente por el
capacitor y la intensidad desaparece del circuito

2. Modifique la separación y el área entre las placas con la opción Separation y Plate Área
respectivamente y realice los siguientes cálculos.

a. Calcule teóricamente la Capacitancia que se obtiene al llevar el área al mínimo

valor y la separación entre las placas al máximo.
b. Calcule teóricamente la Capacitancia que se obtiene al llevar el área al máximo
valor y la separación entre las placas al mínimo.
c. Calcule teóricamente la Capacitancia que se obtiene al llevar el área al mínimo
valor y la separación entre las placas al mínimo.
d. Calcule teóricamente la Capacitancia que se obtiene al llevar el área al máximo
valor y la separación entre las placas al máximo.

Empleando la ecuación 1 podemos calcular la capacitancia:

(8.85∗1 0−12 C 2 /N m2 )∗( 1∗1 0−4 m2 )

a. C= = 8.85∗1 0−14 F
(0.01 m)

(8.85∗1 0−12 C 2 /N m 2 )∗( 4∗1 0− 4 m2 )

b. C= −3 = 1.77∗1 0−12 F
(2∗1 0 m)

(8.85∗1 0−12 C 2 /N m 2 )∗( 1∗1 0−4 m 2 )

c. C= −3 = 4.42∗1 0−13 F
(2∗1 0 m)

(8.85∗1 0−12 C 2 /N m 2 )∗( 4∗1 0− 4 m2 )

d. C= = 3.54∗1 0−13 F
(0.01 m)
 ● ¿Qué se puede concluir?

Se puede concluir que entre mayor sea el área, mayor es la capacitancia, sin embargo se debe
tener en cuenta que este también depende de la distancia que haya entre las placas, como se
puede observar en el caso b.

3. Modifique la capacitancia en las placas paralelas siguiendo las instrucciones del paso 2 y para
cada caso mueva el interruptor a la posición 3 (conectar el capacitor al bombillo).

¿Describa qué ocurre en el capacitor?

Caso 1. Área mínima y distancia máxima: Se puede apreciar que al haber poca capacitancia el
bombillo se descarga mucho más rápido que en los otros casos. Esto debido a que hay una menor
cantidad de carga almacenada. El bombillo pasa de estar iluminado apagado en un periodo de
tiempo muy corto.

Caso 2. Área máxima y distancia mínimo: En este caso al ser el que mayor capacitancia tiene es
en el que más se demora el bombillo en descargarse, debido a que hay un a mayor cantidad de
carga almacenada y liberarla toda requiere de más tiempo.

Caso 3. Área mínima separación mínima: En el tercer caso la cantidad es un poco más baja que
en el caso anterior por lo que el bombillo se descarga más rápido. El comportamiento es el mismo el
bombillo se ilumina mientras que el capacitor se descarga totalmente.

Caso 4. Área máxima separación máxima: Este caso es muy similar al anterior ya que su valores
de capacitancia son similares. Por lo que el tiempo en el que se descarga el capacitor es muy
similar.

En todos los casos se utilizó la ecuación 2 calculamos el tiempo que tarda el bombillo en
descargarse.
t = 5RC.

4. Calcule teóricamente para cada caso el tiempo que tarda el bombillo en descargarse
(tome como valor de resistencia del bombillo 24 Ohmios, voltaje de 20 mV y el valor
de capacitancia, el suministrado por la opción Capacitance.)

Caso 1. Resistencia 24 Ω Capacitancia 0.09pF

t=5RC.
t=5(24 Ω)( 0.09∗1 0−12 F )= 1.08∗10−11 s .
t=1.08∗10−11 s .

Caso 2. Resistencia 24 Ω Capacitania 1.77pF

t = 5RC.
t=5(24 Ω)(1.77∗1 0−12 F )= 2.124∗1 0−10 s.
t =2.124∗1 0−10 s.
 Caso 3. Resistencia 24 Ω Capacitania 0.44pF
t = 5RC.
t=5(24 Ω)( 0.44∗10−12 F)= 5.28∗10−11 s .
t = 5.28∗10−11 s .

t=5(24 Ω)( 0.30∗1 0−12)= 3.6∗1 0−11 s

Caso 4. Resistencia 24 Ω Capacitania 0.44pF

t = 5RC.
t=5(24 Ω)( 0.35∗1 0−12 F )= 4.2∗1 0−10 s.
t = 4.2∗1 0−10 s.

● ¿Qué se puede concluir?

Después de analizar cada uno de los casos se puede concluir que entre mas capacitancia
posee un capacitor este demorara más tiempo en liberar su energía cuando hay una
descarga en un circuito.

5 CONCLUSIONES

● Del cálculo de la capacitancia según los videos proporcionados por la guia podremos concluir
que este cálculo depende en mayor cantidad de los cómputos manuales que se puedan
realizar y consecuente a ello pueden haber variaciones en un gran porcentaje pudiendo
llegar en alguna ocasión hasta del 50%.

Esto se debe principalmente al error instrumental y de cómputos manuales, aunque esto se

podría contrarrestar con las herramientas que brinda excel, que nos permitieron hallar la
ecuacion exponencial de cada gráfico y cada conexión respectivamente y con esto
encontramos la pendiente de una forma más exacta, comparando estos dos valores; en 3 de
las 4 gráficas obtuvimos una variación de menos del 50% convirtiéndose en menos del 5 al
10 % y gracias a esto calcular los valores de RC y C de una manera correcta con sus
respectivas unidades, cumpliendo así, exitosamente los objetivos propuestos en la guía de
práctica.

● Se concluye que la capacitancia es una variable que solo depende de la geometría del
capacitor y no de la carga.

● Un dieléctrico es un aislante que se introduce en un capacitor para aumentar su capacitancia.

6 SUGERENCIAS

NOTA: No hay sugerencias que aportar.

7 REFERENCIAS BIBLIOGRÁFICAS

http://webpersonal.uma.es/~JMPEULA/carga_y_descarga.html
http://www.learningaboutelectronics.com/Articulos/Tipos-de-capacitores.php
https://phet.colorado.edu/sims/html/capacitor-lab-basics/latest/capacitor-lab-
basics_en.html
● Libro Resnick Halliday Krane Física vol 2 edición 3
