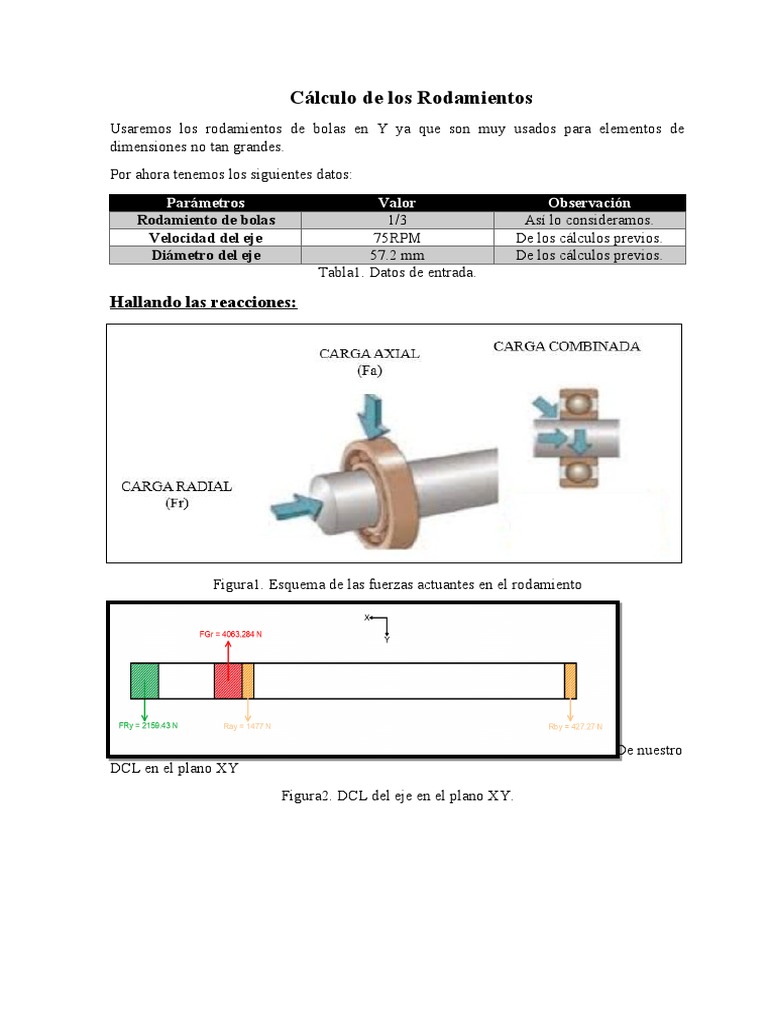

Cálculo de los Rodamientos

Usaremos los rodamientos de bolas en Y ya que son muy usados para elementos de
dimensiones no tan grandes.
Por ahora tenemos los siguientes datos:
Parámetros Valor Observación
Rodamiento de bolas 1/3 Así lo consideramos.
Velocidad del eje 75RPM De los cálculos previos.
Diámetro del eje 57.2 mm De los cálculos previos.
Tabla1. Datos de entrada.

Hallando las reacciones:

Figura1. Esquema de las fuerzas actuantes en el rodamiento

De nuestro
DCL en el plano XY
Figura2. DCL del eje en el plano XY.
De nuestro DCL en el plano XZ

Figura3. DCL del eje en el plano XY


Tomamos en las reacciones:
Componente Z Componente Y Resultante
Rbz = 4.667 kN Rby = 1.477 kN Rb = 4.687 kN
Raz = 7.5 kN Ray = 427.27 N Ra = 7.644 kN
Tabla2. Carga en los apoyos.
Observación: El eje no presenta carga axial.
Hasta ahora podemos considerar de las tablas un rodamiento tipo Y que se muestra a
continuación:

Tabla3. Soportes de pie con rodamientos en Y


Vemos que tenemos a nuestra disposición el rodamiento 479211 D cuyo diámetro nominal
es 55mm, el cual es excedido por 2.7 mm. Para resolver este problema podemos mecanizar
la zona del eje donde colocaremos los soportes de pie con rodamiento Y.

Procederemos a calcular la duración de ese rodamiento.


Como el eje no presenta carga axial. Tendremos que:
P=xFr + yFa
Donde x = 1, y = 0, entonces:
P=Fr=7.644 kN …. Para el apoyo en A
P=Fr=4.687 kN …. Para el apoyo en B
Capacidad de carga dinámica: Obtendremos este valor de la tabla 3:
C din=33.5 kN

Para el apoyo en A:
De la relación: Capacidad carga dinámica – Duración:
1
p
C din=P L
3
Cdin
L= ( )
P

Donde L es la duración en millones de vueltas.


Reemplazando valores: L=1.636 millones de vueltas
Para saber el tiempo de vida nominal de uso del rodamiento, aplicamos la siguiente
relación:
Donde “ne” es la velocidad del eje en RPM

L∗106
Lh= =363.659 horas
60∗ne
Por lo tanto:
 El rodamiento 479211 D nos va durar nominalmente 363.659horas, que
equivaldría aproximadamente 16 días
Para el apoyo en B:
De la relación: Capacidad carga dinámica – Duración:
1
C din=P L p
3
Cdin
L= ( )
P

Donde L es la duración en millones de vueltas.


Reemplazando valores: L=1.926 millones de vueltas
Para saber el tiempo de vida nominal de uso del rodamiento, aplicamos la siguiente
relación:
Donde “ne” es la velocidad del eje en RPM

L∗106
Lh= =428.074 horas
60∗ne
Por lo tanto:
 El rodamiento 479211 D nos va durar nominalmente 428.074horas, que
equivaldría aproximadamente 18 días.

Se recomienda cambiar o dar mantenimiento de rodamientos al menos cada quincena


de cada més.
