Módulo 5. Técnicas digitales. Sistemas de instrumentos electrónicos.

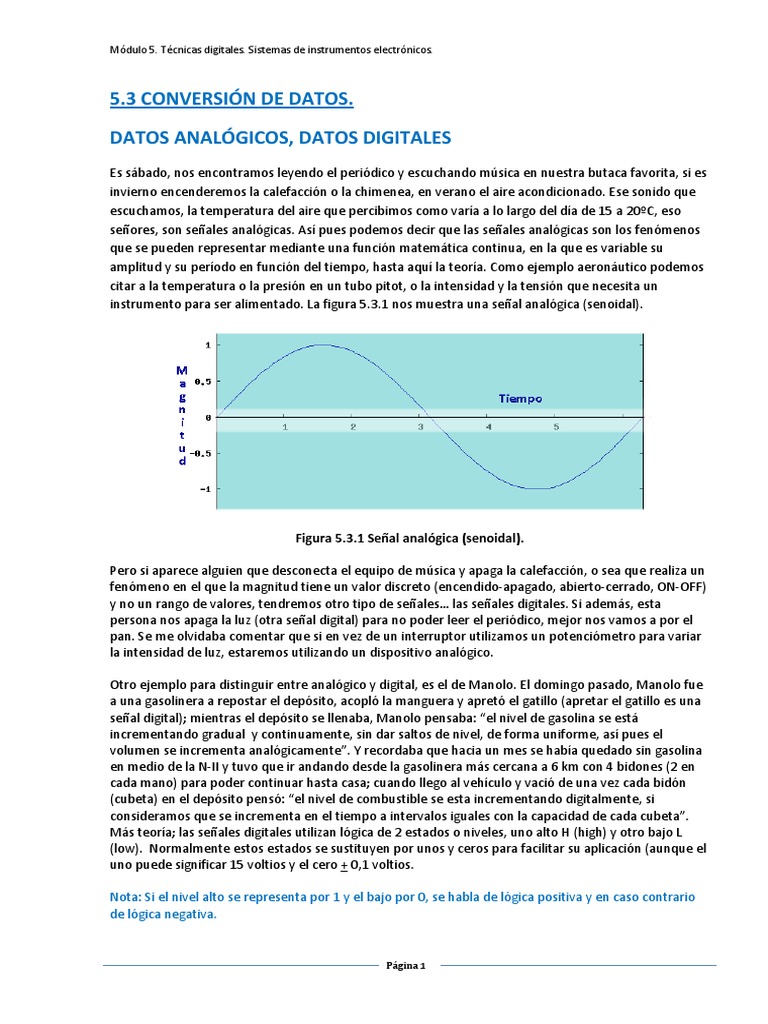

5.3 CONVERSIÓN DE DATOS.

DATOS ANALÓGICOS, DATOS DIGITALES
Es sábado, nos encontramos leyendo el periódico y escuchando música en nuestra butaca favorita, si es
invierno encenderemos la calefacción o la chimenea, en verano el aire acondicionado. Ese sonido que
escuchamos, la temperatura del aire que percibimos como varía a lo largo del día de 15 a 20ºC, eso
señores, son señales analógicas. Así pues podemos decir que las señales analógicas son los fenómenos
que se pueden representar mediante una función matemática continua, en la que es variable su
amplitud y su período en función del tiempo, hasta aquí la teoría. Como ejemplo aeronáutico podemos
citar a la temperatura o la presión en un tubo pitot, o la intensidad y la tensión que necesita un
instrumento para ser alimentado. La figura 5.3.1 nos muestra una señal analógica (senoidal).


Figura 5.3.1 Señal analógica (senoidal).

Pero si aparece alguien que desconecta el equipo de música y apaga la calefacción, o sea que realiza un
fenómeno en el que la magnitud tiene un valor discreto (encendido‐apagado, abierto‐cerrado, ON‐OFF)
y no un rango de valores, tendremos otro tipo de señales… las señales digitales. Si además, esta
persona nos apaga la luz (otra señal digital) para no poder leer el periódico, mejor nos vamos a por el
pan. Se me olvidaba comentar que si en vez de un interruptor utilizamos un potenciómetro para variar
la intensidad de luz, estaremos utilizando un dispositivo analógico.

Otro ejemplo para distinguir entre analógico y digital, es el de Manolo. El domingo pasado, Manolo fue
a una gasolinera a repostar el depósito, acopló la manguera y apretó el gatillo (apretar el gatillo es una
señal digital); mientras el depósito se llenaba, Manolo pensaba: “el nivel de gasolina se está
incrementando gradual  y continuamente, sin dar saltos de nivel, de forma uniforme, así pues el
volumen se incrementa analógicamente”. Y recordaba que hacia un mes se había quedado sin gasolina
en medio de la N‐II y tuvo que ir andando desde la gasolinera más cercana a 6 km con 4 bidones (2 en
cada mano) para poder continuar hasta casa; cuando llego al vehículo y vació de una vez cada bidón
(cubeta) en el depósito pensó: “el nivel de combustible se esta incrementando digitalmente, si
consideramos que se incrementa en el tiempo a intervalos iguales con la capacidad de cada cubeta”.
Más teoría; las señales digitales utilizan lógica de 2 estados o niveles, uno alto H (high) y otro bajo L
(low).  Normalmente estos estados se sustituyen por unos y ceros para facilitar su aplicación (aunque el
uno puede significar 15 voltios y el cero + 0,1 voltios.

Nota: Si el nivel alto se representa por 1 y el bajo por 0, se habla de lógica positiva y en caso contrario
de lógica negativa.


  Página 1

Módulo 5. Técnicas digitales. Sistemas de instrumentos electrónicos.


A continuación se representa una señal digital, en la cual se puede apreciar la “A” como nivel bajo (L), la
“B” como nivel alto (H), y dos características más, la transición “C” de nivel bajo a alto y la transición
“D” de nivel alto a bajo, también denominadas “Flancos” de subida (la C) y de bajada (la D).




Figura 5.3.2 Señal digital.

Para ir terminando diremos que no se debe confundir la electrónica digital con la visualización digital,
cojamos un indicador de consumo de combustible (Fuel Flow en inglés) puede representar sus valores
de forma analógica (mediante una manecilla) o de forma digital (pantalla LCD), pero esto es
representación, el mecanismo del que procede la señal (sensor‐transductor) capta una señal analógica y
la transmite a un circuito electrónico que la convierte en digital, para transportarla y representarla,
pero eso es otra historia.

De los siguientes, indique cual es el dispositivo digital:
a.‐ El movimiento de un flotador de un indicador de combustible.
b.‐ Interruptor.
c.‐ Potenciómetro.
d.‐ Un condensador.

Las señales digitales utilizan lógica de:
a.‐ 2 estados, uno alto (H) y otro bajo (L).
b.‐ 4 estados, bajo, alto, On y Off.
c.‐ 2 estados, uno alto (L) y otro bajo (H).
d.‐ 6 estados, alto, bajo, On, Off, abierto, cerrado.

En una señal digital, que significa “flanco”.
a.‐ es el estado superior o alto.
b.‐ es el estado inferior o bajo.
c.‐ es un estado de transición, puede ser de subida o de bajada.
d.‐ es el estado de transición inicial, que retarda la señal.

Se denomina lógica positiva:
a.‐ cuando el nivel alto se representa por 1 y el bajo por 0.
b.‐ cuando el nivel alto se representa por 0 y el bajo por 1.
c.‐ cuando el nivel alto es mayor de 0 voltios independientemente del nivel bajo.
d.‐ cuando el nivel alto toma un valor positivo independientemente del valor del nivel bajo.

Pero… ¿por qué?, se preguntaran algunos, ¿si vivimos en un mundo lleno de señales analógicas, el
hombre se empeña en hacerlo digital?

  Página 2

Módulo 5. Técnicas digitales. Sistemas de instrumentos electrónicos.


Pues por las ventajas que ofrece; además no pasamos todo a lógica digital ya que los dispositivos
digitales son precisos y rápidos pero tienen limitaciones para manejar la potencia, por eso se diseñan
circuitos analógicos‐digitales en función de la eficiencia.
Pensemos en el sistema Manolo‐surtidor es un dispositivo eficiente; Manolo hace las funciones de la
parte digital apretando el gatillo para que el surtidor (parte analógica) llene el deposito. Si Manolo
tuviese que sorber con una pajita del surtidor y derramar en el depósito, lo tenía claro.

Veamos a continuación las ventajas que nos presenta el mundo digital:

Reproducción de resultados. Dado el mismo conjunto de entradas, un circuito digital, siempre
producirá exactamente los mismos resultados. Las salidas de un circuito analógico varían con la
temperatura, el voltaje de la fuente de alimentación, la antigüedad de los componentes, etc.

Facilidad de diseño. El diseño digital, denominado "diseño lógico", es lógico.

Flexibilidad y funcionalidad. Una vez que un problema se ha reducido a su forma digital, podrá
resolverse utilizando un conjunto de pasos lógicos en el espacio y el tiempo. Por ejemplo, un circuito
digital puede codificar los datos de un computador de vuelo de manera que sea indescifrable para
cualquiera que no tenga la “contraseña”, pero éstos pueden ser obtenidos sin distorsión por cualquiera
que posea la “contraseña”. Intente hacer lo mismo con un circuito analógico.

Velocidad. Los dispositivos digitales son muy veloces. Los circuitos integrados pueden conmutar en
menos de 10 picosegundos, un dispositivo completo construido a base de transistores puede leer las
entradas y producir una salida en menos de 2 nanosegundos. Esto significa que un dispositivo de esta
naturaleza puede producir 500 millones de resultados por segundo.

Economía. Los circuitos digitales proporcionan mucha funcionalidad en un pequeño espacio. Además
de ser más económicos monetariamente hablando.

Avance tecnológico constante. Cuando se diseña un sistema digital, cada poco tiempo aparece una
tecnología más rápida, más económica y superior para el mismo caso.

La tolerancia. Un sistema digital permite un mejor control de los requisitos de precisión. Las tolerancias
en los componentes de los circuitos analógicos son difíciles de controlar.

Almacenamiento. Las señales digitales se almacenan fácilmente en soporte magnético (cinta o disco)
sin deterioro o pérdida en la fidelidad de la señal. Así pues, las señales se hacen fácilmente
transportables y pueden procesarse en cualquier lugar.

Sin embargo, la implementación digital tiene sus limitaciones. Una limitación es la velocidad de
operación de los conversores A/D y de los procesadores digitales de señales. Las señales con anchos de
banda muy grandes precisan conversores A/D con una velocidad de muestreo alta y procesadores
digitales de señales rápidos. Y como existen señales analógicas con grandes anchos de banda, la
solución mediante procesado digital de estas señales no será muy adecuada.

De las siguientes sentencias, indique la correcta:
a.‐ El almacenamiento de señales analógicas es más fácil de conseguir que el de señales digitales.
b.‐ La tolerancia de un dispositivo digital se controla mejor que en un dispositivo analógico.
c.‐ Los circuitos analógicos son más económicos que los circuitos digitales.
d.‐ El diseño de un circuito digital es más complejo que el del homónimo analógico.


  Página 3

Módulo 5. Técnicas digitales. Sistemas de instrumentos electrónicos.


Ejemplo de un sistema electrónico analógico y luego digital.
Recordemos ese sábado matinal en el que nos encontrábamos escuchando “La Verbena de la Paloma”
en el gramófono que habíamos heredado de nuestra abuela. Las ondas de sonido, son capturadas por el
movimiento de una aguja (transductor) sobre el surco de un disco de vinilo y convertidas en una
pequeña variación analógica de tensión denominada señal de audio. Esta tensión varía de manera
continua a medida que cambia el volumen y la frecuencia del sonido, y se aplica a la entrada de un
amplificador lineal. La salida del amplificador, que es la tensión de entrada amplificada, se introduce en
el altavoz. Éste convierte, de nuevo, la señal de audio amplificada en ondas sonoras con un volumen
mucho mayor que el sonido original captado por la aguja; así la música fluirá por el altavoz (dispositivo
analógico).


Figura 5.3.3 Reproductor de audio a partir de un disco de vinilo
Pero… como funciona este sistema hoy en día; en el reproductor de disco compacto (CD ‐ método
digital y analógico) que le acabamos de regalar a nuestro hijo por que sólo ha suspendido 3. La música
en forma digital se almacena en el CD. Un sistema óptico de diodos láser lee los datos digitales del disco
cuando éste gira y los transfiere al convertidor digital‐analógico (DAC, digital‐to‐analog converter). El
DAC transforma los datos digitales en una señal analógica que es la reproducción eléctrica de la música
original. Esta señal se amplifica y se envía al altavoz. Así lo entiende hasta mi abuela.


Figura 5.3.4. Reproductor de audio a partir de la tecnología CD
Nota: Cuando la música se grabó en el CD se utilizó el proceso inverso al descrito, mediante un


  Página 4

Módulo 5. Técnicas digitales. Sistemas de instrumentos electrónicos.

convertidor analógico digital (ADC, analog‐to‐digital converter).
Esta última nota nos introduce en la siguiente materia…
De los siguientes dispositivos, cuál es el analógico:
a.‐ Un sistema óptico de diodos laser.
b.‐ Un convertidor digital‐analógico.
c.‐ Un altavoz.
d.‐ Un reproductor de CD.

De los siguientes dispositivos, cuál transforma los datos digitales en una señal analógica:
a.‐ DAC.
b.‐ ADC.
c.‐ Amplificador lineal.
d.‐ Diodo laser.


OPERACIÓN Y APLICACIÓN DE A/D, CONVERSIÓN DE D/A, ENTRADAS
Y SALIDAS, LIMITACIONES
Para empezar vamos a definir “transductor”: es el elemento que transforma una determinada magnitud
física (temperatura, presión, vibración – la aguja de la gramola, etc.) en una señal eléctrica o viceversa.
Pero esta señal es analógica, así que necesitaremos de un convertidor analógico‐digital para
introducirla en un sistema digital.
Lo que hace un convertidor analógico‐digital (A/D), es aproximar la magnitud original analógica,
mediante un conjunto de valores discretos, a los que se asigna unos determinados números binarios,
fijos dentro de cada intervalo.
Por otro lado, la conversión digital analógica suele ser más fácil de entender y un convertidor D/A suele
formar parte de un convertido A/D, así que empezaremos por el D/A.
Consideremos la siguiente tabla:

22 21 20 Esta es la tabla de la verdad para la serie binaria de 3 bits. Supongamos que
deseamos convertir las 8 señales digitales, en tensiones analógicas, por supuesto
0  0  0  equivalentes.
0  0  1  El menor número representado es el “000”, luego consideremos este igual a “0”
voltios. Y el mayor número es el “111” al cual le daremos el valor de “+7” voltios.
0  1  0
Esta elección es por comodidad, podría ser “+15” volts.
0  1  1  Nota: Sabia que te ibas a dar cuenta, como el nivel alto “+7” es el “1” implica lógica
positiva. Perfecto!
1  0  0
Como entre 000 y 111 tenemos 7 niveles (cambios de estado), tendremos que
1  0  1  dividir la señal analógica en 7 niveles. Luego el divisor resistivo se diseñará tal que
1  1  0  un 1 en la posición 20 produzca: “+7 . 1/7 = +1V” en la tensión analógica de salida.
Claramente se ve que un 1 en la posición 21 producirá +2 voltios en la tensión
1  1  1
analógica de salida; y así sucesivamente.
Luego estaríamos llevando la tabla de la verdad directamente a un divisor resistivo, quedándonos la
siguiente figura.



  Página 5

Módulo 5. Técnicas digitales. Sistemas de instrumentos electrónicos.






Figura 5.3.5 Divisor resistivo simplificado.

Sólo un “1” en la patilla del 22 dará una salida de +4 voltios.

“Test question”: Si tenemos un “1” en las patillas del 21 y en la del 22
Entrada digital  Salida analógica
que salida obtendremos?
0  0  0  0 V  Piensa antes de continuar leyendo.

0  0  1  +1 V

0  1  0  +2 V

0  1  1  +3 V

1  0  0  +4 V

1  0  1  +5 V
Correcto, como has acertado que son +6 voltios. Veamos como puede
1  1  0  +6 V  ser el interior de un divisor resistivo.
1  1  1  +7 V


En este caso tenemos 4 entradas y un amplificador operacional. En la práctica los interruptores de las
entradas (V1, V2, V3, V4) son transistores; dependiendo de la posición de los mismos (abierto o cerrado),
la intensidad que llega al amplificador operacional (cuya función es sólo la de amplificar la corriente a
un nivel apropiado) será función de estas posiciones, dando señales de salida equivalentes.





  Página 6

Módulo 5. Técnicas digitales. Sistemas de instrumentos electrónicos.

Figura 5.3.6 Interior del divisor resistivo (DAC).


¿Qué es un “transductor”?
a.‐ Elemento que transforma una determinada magnitud física en señal eléctrica.
b.‐ Elemento que amplifica una determinada magnitud física.
c.‐ Elemento que aproxima magnitudes digitales a analógicas.
d.‐ Elemento que próxima magnitudes analógicas a digitales.

¿Qué elemento suele realizar la función de interruptor en la entrada en un DAC?
a.‐ La resistencia.
b.‐ El diodo.
c.‐ El transistor.
d.‐ El amplificador operacional.

Llegados a este punto cabe distinguir 2 características fundamentales, las cuales nos dan una idea de
cuánto más preciso es el sistema: la “exactitud” y la “resolución” o “precisión”.

La “exactitud” de un DAC depende de los valores de las resistencias utilizadas así como de los voltajes
de referencia usados para definir los niveles de voltaje. Este parámetro suele rondar el 1% y el 2%.

La “resolución” o “precisión” de un DAC es una indicación del número de incrementos que se pueden
producir en el voltaje de salida y esta directamente relacionada con el número de dígitos binarios
utilizados en la conversión. Un DAC de 8 entradas (8 bits) es capaz de producir 256 niveles de voltaje
diferentes (28); un dispositivo de 10 bits en la entrada producirá 1.024 salidas diferentes (210).

Nota: La resolución o precisión depende del número de bits empleados en el proceso de conversión, a
más bits más resolución. Típicos valores de resolución son 8, 10 o 12 bits.

Como acabamos de ver la salida de un DAC consiste en niveles de voltaje. Pero la presencia de estos
niveles en la salida es indeseable (normalmente), así pues necesitaremos suavizar la salida.

Para ello necesitaremos pasar la señal por un filtro, el cual estará diseñado tal que los componentes de
la frecuencia de muestreo residual (aquellos que causan saltitos en una señal ), estén más allá de la
frecuencia de corte del filtro y se aprecie una atenuación. Demasiada teoría, así que veámoslo en la
siguiente figura.



  Página 7

Módulo 5. Técnicas digitales. Sistemas de instrumentos electrónicos.



Figura 5.3.7 Filtrado de una salida DAC.


¿Cuántos niveles de voltaje es capaz de producir un DAC de 8 entradas (8 bits)?
a.‐ 128.
b.‐ 256.
c.‐ 1.024.
d.‐ 512.

Muy bien, hasta aquí todo correcto, pero ahora viene la parte más peliaguda…
La conversión analógica digital (ADC).

Básicamente vamos a dar la vuelta a lo que hemos visto hasta ahora, y tendremos un dispositivo con
una entrada analógica y varias salidas digitales.




Figura 5.3.8 Disposición básica de un ADC.

Entrando en detalle, podemos decir que existen 2 técnicas de conversión A/D: una con realimentación
y otra que es sin realimentación.


  Página 8

Módulo 5. Técnicas digitales. Sistemas de instrumentos electrónicos.

El más simple de los circuitos sin realimentación es el llamado circuito “convertidor flash” o también
“codificador paralelo”.



Figura 5.3.9 Circuito básico de un convertidor tipo “flash”.

Como podemos observar, el voltaje analógico de entrada (ENT) llega simultáneamente al terminal
positivo de un grupo de comparadores, mientras que al terminal negativo de cada comparador llegan
las tensiones de referencia, que varían de forma escalonada dependiendo de la tensión total de
referencia y del número de comparadores. Así si tenemos 4 voltios de referencia y un circuito con 4
comparadores, cada escalón podría ser de 1 voltio. Parecía más difícil, ¿no?.
Pero que pasa con la tensión en los comparadores (que son amplificadores operacionales); cuando la
tensión analógica de entrada (ENT) en el terminal positivo de un comparador excede a la tensión de
referencia en terminal negativo, la salida del comparador o amplificador operacional alcanzará el
estado de 1 lógico.




Figura 5.3.10 comparador.





Luego si en el circuito anterior (5.3.9)
tenemos 2 voltios de entrada analógica
(ENT=2 V) las salidas S0 y S1 serán un 1 lógico
(on, high, alto, etc.) mientras que S2 se
mantendrá a 0 lógico (off, low, bajo, etc).

ENT=V1 S2 S1 So
3V  1  1  1
2V  0  1  1


  Página 9

Módulo 5. Técnicas digitales. Sistemas de instrumentos electrónicos.

1V  0  0  1
0V  0  0  0

Figura 5.3.11 tabla de la verdad del circuito básico 5.3.9.

Se me olvidaba comentar que las salidas de los comparadores están conectadas a circuito codificador
(figura 5.3.9 donde pone CODIF.), con la finalidad de producir una salida binaria indicando cual es el bit
más significativo MSB y el menos significativo LSB. Ahora esta claro, ahora sabemos por que hemos
estudiado en los sistemas de numeración que es el “peso” y cuales son los MSB y los LSB en código
binario.

Retomando el tema, nos queda por decir que los “convertidores tipo flash” son los más rápidos pero
también los más caros de realización. Así que para abaratar costos se diseño la técnica de la
realimentación (la más empleada) que en esencia consiste en capturar la salida obtenida y a través de
un convertidor D/A realimentar la otra entrada del circuito comparador.

¿Qué función realiza un “circuito codificador” a la salida de los “comparadores” en un ADC?
a.‐ produce una salida analógica indicando cual es el MSB y el LSB.
b.‐ produce una salida binaria indicando cual es el MSB y el LSB.
c.‐ equilibra las tensiones de referencia.
d.‐ sincroniza la señal de salida.

Existen diversos tipos de convertidores A/D pero vamos a introducirnos en esta sección con el
convertidor A/D de aproximaciones sucesivas.




Figura 5.3.12 ADC de aproximaciones sucesivas.

Cuando empieza la conversión se recibe una señal SC (start conversión), sucesivos bits dentro del
registro de aproximaciones sucesivas (SAR) toman los valores de 1 o 0 de acuerdo con la salida del

  Página 10

Módulo 5. Técnicas digitales. Sistemas de instrumentos electrónicos.

comparador. Cuando la salida en el comparador alcanza el cero, el voltaje de entrada analógica será el
mismo que la salida analógica del DAC, y en este punto, la conversión estará completada. Entonces se
genera una señal de “fin de la conversión” (EOC) y el código de 8 bits del SAR será leído como un código
de salida digital.
Pero para entender el funcionamiento de este circuito, sigamos el diagrama de flujo (5.3.14) que se
representa a continuación con un ejemplo práctico:

Rango de medición: 20 V
Número de bits: 8
Tensión a medir: 14 V

El rango total se divide en 28 valores, luego el bit menos significativo (LSB) valdrá:

20/28 = 0,078 V

Como este convertidor compara primero los bits de mayor peso, tendremos el siguiente orden:

MSB ‐‐‐‐‐‐ B7, B6, B5, B4, B3, B2, B1, B0 ‐‐‐‐‐‐ LSB

El MSB siempre será la mitad del rango de medición (10 V).

Para conocer los valores de cada bit vamos a llevarlos a una tabla:

  Bit  Valor
MSB  B7  10 V
  B6  5 V
  B5  2,5 V
  B4  1,25
  B3  0,625
  B2  0,312
  B1  0,156
LSB  B0  0,078

Ya tenemos todos los datos para comenzar con el proceso

• La señal de inicio pone todos los bits a cero.
• Inicia el MSB (B7) = 10 V (en el comparador es Vc).
• Lo compara con la entrada que es 14 V, como esta es mayor añade el siguiente bit (B6).
• La suma de los 2 bits (B7+B6) nos da 15V (en el comparador es Vc).
• Lo compara y como en esta caso la entrada es menor (14V), quita el B6 pero añade el B5.
• La suma de estos 2 (B7+B5) bits es 12,5V, menor que 14V, luego ya sabe que la señal de entrada
se encuentra entre 15 y 12,5.
• Añade otro bit (B7+B5+B4) cuya suma nos da una Vc=13,75V, que esta por debajo de la entrada
que es 14V (pero que nos aproxima mucho al valor final).
• Se añade otro bit (B7+B5+B4+B3) cuyo resultado final nos da una Vc=14,375V, nos pasamos, así
que este bit se rechaza o descarta.
• Sucesivamente se realizará el proceso hasta completar todos los bits llegando al valor más
aproximado de 13,984V que es la suma de los siguientes bits (B7+B5+B4+B1+B0), así pues la
señal digital será: 10110011



  Página 11

Módulo 5. Técnicas digitales. Sistemas de instrumentos electrónicos.

  Bit
MSB  B7  1
  B6  0
  B5  1
  B4  1
  B3  0
  B2  0
  B1  1
LSB  B0  1


Resumiendo, si la tensión que se genera internamente es mayor que la tensión aplicada, ese bit se
descarta y se añade el siguiente, y si la tensión que se genera es menor que la tensión aplicada, el bit se
reserva y se agrega el siguiente. Y así sucesivamente (como su nombre indica) hasta completar los bits
del conversor.

Nota: De todo lo anterior se deduce que cuantos más bits tengamos para comparar, más nos
aproximaremos al valor real. En el caso anterior el error será 14‐13,984 = 0,016 V




Figura 5.3.13 representación de la comparación por aproximaciones sucesivas.




  Página 12

Módulo 5. Técnicas digitales. Sistemas de instrumentos electrónicos.



Figura 5.3.14 diagrama de flujo de un ADC de aproximaciones sucesivas.

Nota: Los tiempos de conversión de las aproximaciones sucesivas son mucho más lentos que las
conversiones tipo “flash” (algo así como 10 veces más lentas), pero a cambio de soportar esta lentitud
(la cual no es importante en aplicaciones no‐críticas), este tipo de ADC se encuentra disponible a
precios más asequibles.

¿Cuándo finaliza la comparación en un conversor de aproximaciones sucesivas?
a.‐ Cuando se alcanza un valor aproximado.
b.‐ Cuando se han completado todos los bits del conversor.
c.‐ Cuando se alcanza el valor exacto.
d.‐ Cuando el error este dentro de tolerancia.


Tenemos un ADC de aproximaciones sucesivas de 8 bits, y queremos medir valores de tensión de hasta
40 voltios, ¿cuánto valdrá el LSB?
a.‐ 0,156 V.
b.‐ 5 V.
c.‐ 20 V.
d.‐ 0,312.

  Página 13

Módulo 5. Técnicas digitales. Sistemas de instrumentos electrónicos.


Con respecto a los convertidores tipo flash y a los de aproximaciones sucesivas, señale la sentencia
correcta:
a.‐ Los convertidores de aproximaciones sucesivas son más caros.
b.‐ Los convertidores tipo flash son los más lentos.
c.‐ Los convertidores tipo flash son los más rápidos.
d.‐ La velocidad en los convertidores tipo flash y en los de aproximaciones sucesivas es equivalente.

Tenemos un ADC de aproximaciones sucesivas de 8 bits, y queremos medir valores de tensión de hasta
40 voltios, ¿cuánto valdrá el MSB?
a.‐ 0,156 V.
b.‐ 5 V.
c.‐ 20 V.
d.‐ 0,312.



  Página 14
