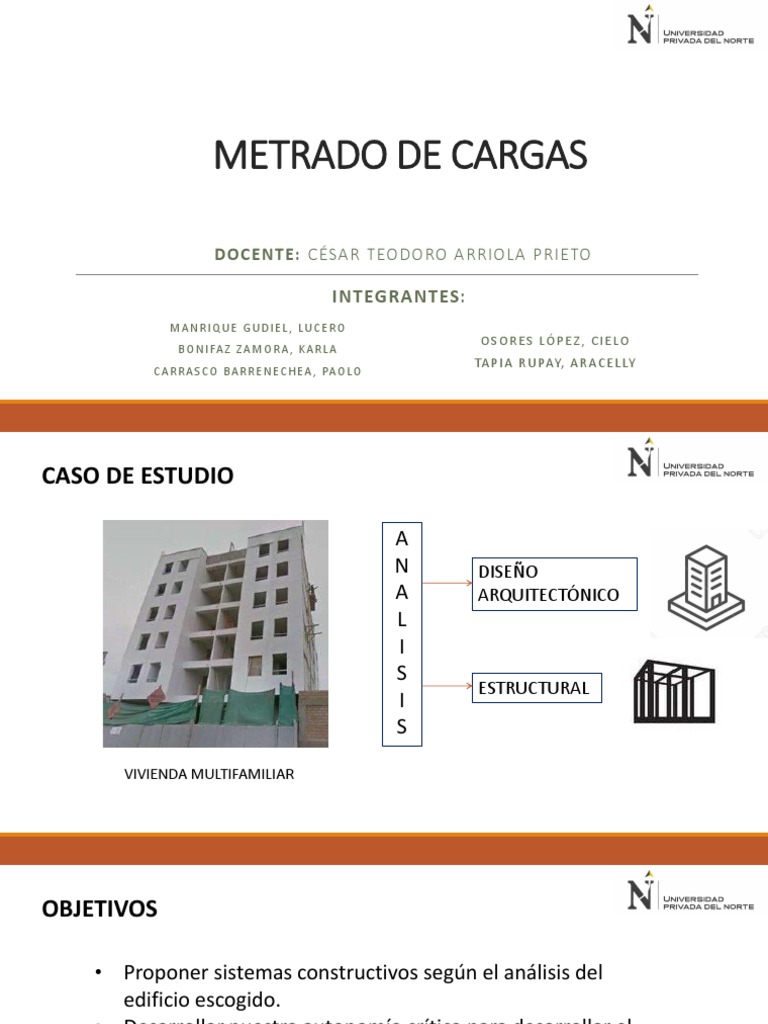

METRADO DE CARGAS
DOCENTE: CÉSAR TEODORO ARRIOLA PRIETO
INTEGRANTES:
MANRIQUE GUDIEL , LUCERO
O S O R E S LÓ P E Z , C I E LO
B O N I FA Z Z A M O R A , K A R L A
TA P I A R U PAY, A R AC E L LY
C A R R A S C O B A R R E N E C H E A , PA O L O
CASO DE ESTUDIO
A
N DISEÑO
A ARQUITECTÓNICO
L
I
S
ESTRUCTURAL
I
S
VIVIENDA MULTIFAMILIAR
OBJETIVOS
• Proponer sistemas constructivos según el análisis del
edificio escogido.
• Desarrollar nuestra autonomía crítica para desarrollar el
metrado de una vivienda.
• Aprender una parte elemental del proceso constructivo
de una vivienda.
• Reconocer los distintos elementos estructurales que
conlleva una vivienda multifamiliar típica.
DESCRIPCIÓN DEL EDIFICIO
• Tipo: Vivienda multifamiliar
• Número de pisos: 5
• Departamentos por piso: 4
• Número de departamentos: 19
Cada vivienda cuenta con con sus respectivas salas, comedor,
cocina, dormitorios y baño.
UBICACIÓN DEL EDIFICIO
El proyecto se ubica en Recuay 465,
a una cuadra de la Av. Carlos
Izaguirre.
DISTRITO DE LOS OLIVOS
ESTUDIO TOPOGRÁFICO
El proyecto se ubica entre las coordenadas 11 grados 58' 13" de latitud Sur; y las
coordenadas 77 grados 04' 26" de longitud Oeste del meridiano de Greenwich,
distrito de Los Olivos.
Sus límites comprenden:
Norte: Puente Piedra.
Sur: San Martin de Porres.
Este: Comas e Independencia.
Oeste: San Martin de Porres.
CLIMA
TEMPERATURA: VIENTOS:
La temperatura media anual varía La velocidad del viento es alta y
de 20° C para el mes de junio varía de 9km/h a 16 km/h.
hasta 16° C en época de invierno.
VIENTOS: PRECIPITACIONES:
La zona del proyecto tiene un
La humedad relativa media es de
clima templado, sin presencia de
36%.
lluvias y poca humedad relativa.
ALTITUD Y RELIEVE
ALTITUD:
Esta localizado a 75 m.s.n.m. aproximadamente.
SUR: 115932.4
OESTE: 770445.
RELIEVE:
Con respecto al relieve del terreno: Es plano, escasamente accidentado, en su
mayoría está constituido por tierra óptima para la construcción.
CARACTERÍSTICAS DEL SUELO
El proyecto se encuentra en la zona I:
- Afloramiento rocoso
- Estratos de grava
El tipo de suelo de cimentación descrito en esta
zona presenta las mejores características
geotécnicas para la cimentación de edificaciones
convencionales. En esta zona se encuentran
períodos de vibración menores a 0.30 s.
COMPONENTES DEL SUELO
El suelo es gravoso.
No tiene cohesión ni plasticidad es
estable para cimientos rellenos.
Son más estables cuanto más
heterogéneo sea el tamaño y la
formación de los componentes.
La capacidad de carga admisible en
esta zona varía entre 2.0 y 4.0
kg/cm2.
MATERIALES DE CONSTRUCCIÓN
MUROS DE ALBAÑILERÍA:
La albañilería es un sistema estructural,
que resulta de la superposición de ladrillos
fuertemente unidos entre sí por el
mortero, y en cuyo perímetro se han
colocado elementos de confinamiento
verticales (columnas de amarre) y
horizontales (viga solera), los cuales se
unen sólidamente al muro para formar un
conjunto totalmente monolítico.
Muros del edificio de 15 cm. (soga)
CONCRETO ARMADO
Se llama concreto armado a la unión del
concreto reforzado con las varillas de
acero. El concreto armado se utilizará para
vaciar las columnas, vigas y techos.
SISTEMA PÓRTICOS
Es un sistema estructural en el que por lo
menos el 80% del cortante en la base actúa
sobre las columnas de los pórticos.
CONCRETO CICLOPEO
Este tipo de concreto se usa en los cimientos y
en los sobrecimientos:
Cuando se usa en los cimientos, la proporción
recomendable es de 1 volumen de cemento
por 10 volúmenes de hormigón.
CONCRETO SIMPLE
El concreto simple se usa para vaciar el falsopiso y
contrapiso Utilizamos el concreto para los
revestimientos de la edificación.
PROCESO CONSTRUCTIVO
Antes de comenzar a construir debemos asegurarnos de tener:
• Planos de arquitectura
• Planos de estructuras
• Planos de instalaciones eléctricas y sanitarias.
PLANTAS ARQUITECTÓNICAS
PLANTAS ESTRUCTURALES
TRABAJOS PRELIMINARES
LIMPIEZA Y NIVELACIÓN DEL TERRENO
Este trabajo inicia con el retiro de elementos que se encuentren en el terreno, como basura o cualquier tipo
de residuo. Después se debe de nivelar el terreno, según indicaciones de los planos, ya sea retirando el
exceso de tierra sobrante o agregando tierra para llegar a los niveles planificados.
TRAZO Y REPLANTEO
Es trasladar al terreno la planta de los planos del proyecto, es decir medir perfectamente el terreno y marcar
sus límites con hilos y estacas, lo cual señala en donde se colocarán las bases y paredes de la construcción.
EXCAVACIÓN DE ZANJAS
Se realiza de acuerdo con el trazo, respetando los anchos y profundidades indicados en los planos. Las
paredes de las zanjas, en todas las excavaciones, deben ser verticales y el fondo de la zanja debe quedar
limpio y nivelado.
CIMENTACIÓN
Elemento estructural cuya
misión es transmitir las cargas
de la edificación o elementos
apoyados en este al suelo,
distribuyéndolas de forma que
no superen una serie de
valores máximos del terreno
de apoyo.
COLUMNAS
Son refuerzos de concreto armado para que la edificación sea resistente, se inicia desde el
cimiento.
VIGAS
Se colocan en posición horizontal,
que se apoyan sobre los pilares,
destinados a soportar cargas.
1. Se deberá hacer los encofrados
de vigas son: el fondo del encofrado,
los tableros de los costados
formados por tablas, barrotes, y las
"T", los pies derechos y las crucetas.
LOSA MACIZA
Una losa maciza es aquella que
descansan sobre vigas a las cuales les
trasmiten su carga y éstas a su vez a las
columnas.
1. Son de concreto armado, el refuerzo
para estas losas se coloca en dos
direcciones ortogonales
2. Su procedimiento consiste en fabricar
un encofrado de madera, de superficie
plana, distribuir el acero de refuerzo
uniformemente en todo el ancho de la
losa y vaciar el concreto.
INTALACIONES
Se debe hacer la conexión de acuerdo con los planos, asimismo es necesario prever los
lugares por donde van a pasar las tuberías de desagüe, etc. En estos puntos, habrá que
dejar los pases correspondientes. Generalmente se hace dejando papel de bolsas de
cemento. .
MUROS
Son los elementos destinados a soportar cargas y divide o limita espacios al interior de
la vivienda dividir espacios.
La primera hilada de ladrillos colocados sobre la superficie. En el primer piso, el
emplantillado se hace sobre el sobrecimiento; en un piso superior, se hace sobre la
losa.
MUROS
Para darle terminación a la construcción se dará detalles sobre los elementos
portantes como muros, cubiertas cuya función es proteger, sellar y a su vez darle un
aspecto estético y habitable.
METRADO DE CARGAS
Se realizará el metrado de la siguiente
manera:
- METRADO CARGAS MUERTAS DEL
EDIFICIO:
Se definirán las áreas tributarias de cada
elemento vertical de la estructura
(columnas) para calcular, por cada
columna, el peso específico de todos los
elementos conectados a las columnas.
- METRADO DE CARGAS VIVAS DEL
EDIFICIO:
Se calcula la carga viva del área tributaria
(losas) y se realiza el mismo proceso en
todos los pisos y en la azotea.
PISO 1
CARGAS MUERTAS CARGAS VIVAS
PESO TOTAL DEL PISO 1:
PISO 2, 3, 4, 5 (PLANTA TÍPICA)
CARGAS MUERTAS CARGAS VIVAS
PESO TOTAL DE LOS PISOS TÍPICOS:
SUMATORIA DE CARGAS
CONCLUSIONES Y RECOMENDACIONES
• Es importante contar con un cálculo exacto de metrado de cargas, para que
el proyecto cumpla la función estructural necesaria y adecuada.
• Se tomó en consideración que en una vivienda multifamiliar el peso de
carga viva es menor a proyectos de funciones más grandes abiertas al
público como Hospitales, colegios, hoteles o entre otros.
• Implantar el sistema más adecuado al metrado de cargas.
• En el proceso constructivo del proyecto instruir al personal de manera
adecuada, para llevar una construcción adecuada.
