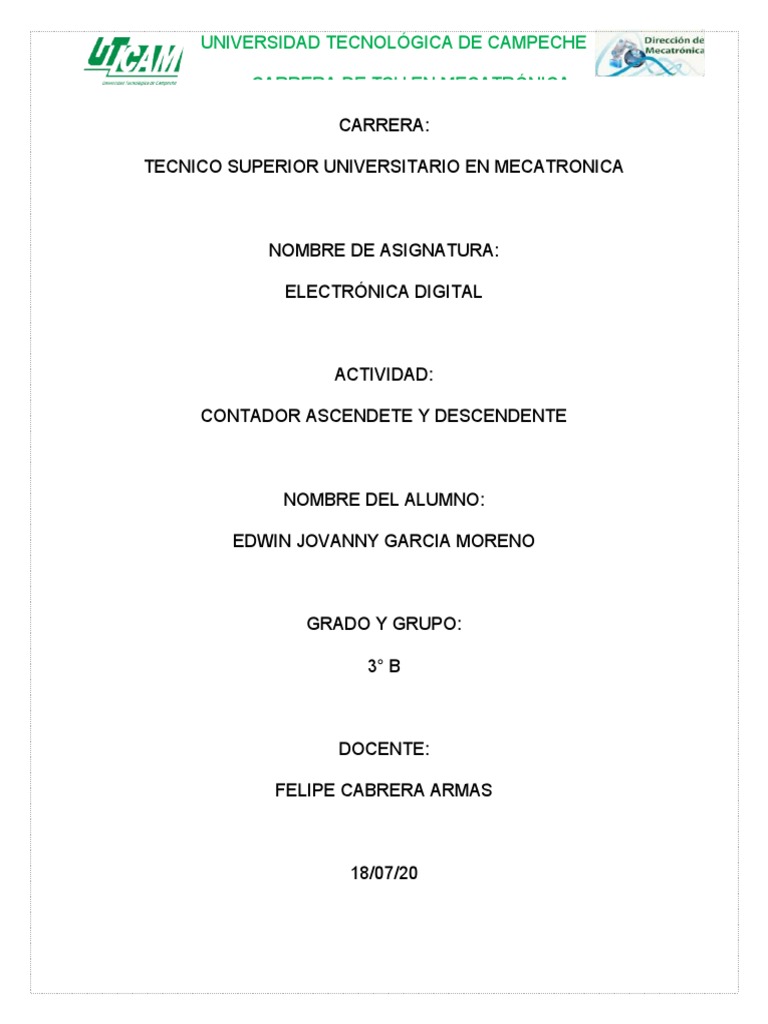

UNIVERSIDAD TECNOLÓGICA DE CAMPECHE

CARRERA DE TSU EN MECATRÓNICA

CARRERA:

TECNICO SUPERIOR UNIVERSITARIO EN MECATRONICA

NOMBRE DE ASIGNATURA:

ELECTRÓNICA DIGITAL

ACTIVIDAD:

CONTADOR ASCENDETE Y DESCENDENTE

NOMBRE DEL ALUMNO:

EDWIN JOVANNY GARCIA MORENO

GRADO Y GRUPO:

3° B

DOCENTE:

FELIPE CABRERA ARMAS

18/07/20
 UNIVERSIDAD TECNOLÓGICA DE CAMPECHE

CARRERA DE TSU EN MECATRÓNICA

Contenido
INTRODUCCION........................................................................................................................3

OBJETIVO..................................................................................................................................3

Desarrollo del Circuito temporizador NE555 como generador de una Señal de Reloj
(PRIMERA PARTE)....................................................................................................................4

Implementación del Contador binario ascendente/descendente (SEGUNDA PARTE)............6

Contador binario ascendente/descendente y decodificador BCD a 7 segmentos (TERCERA

PARTE).......................................................................................................................................9

CONCLUSION..........................................................................................................................11
 UNIVERSIDAD TECNOLÓGICA DE CAMPECHE

CARRERA DE TSU EN MECATRÓNICA

INTRODUCCION
El profesor de la materia nos proporcionó un circuito y en este documento se explica cómo se
fue construyendo en el Software de simulación Livewire y cuáles fueron los resultados de
algunas que preguntas que se nos pidieron contestar, esta práctica se enfoca al uso del
temporizador NE555 que sirve para distintas funciones, en este caso se utilizó como un
generador de señales en un reloj digital.

OBJETIVO
Implementar un generador de señal de reloj usando el temporizador NE555.
 UNIVERSIDAD TECNOLÓGICA DE CAMPECHE

CARRERA DE TSU EN MECATRÓNICA

Desarrollo del Circuito temporizador NE555 como

generador de una Señal de Reloj (PRIMERA PARTE)

Se siguieron las instrucciones y paso a paso se fue armando el circuito:

1.-Se Implementó el generador de una señal de reloj con un circuito NE555 funcionando
como multivibrador astable ensamblando en el protoboard el circuito mostrado en la
Ilustración de a continuación: Para una frecuencia cercana a 1 Hz (1 ciclo/segundo)

Las conexiones en el simulador fueron las siguientes:

 UNIVERSIDAD TECNOLÓGICA DE CAMPECHE

CARRERA DE TSU EN MECATRÓNICA

2.-Verificación de la operación

2.1.- Para verificar la operación del generador de señal de reloj, vamos a conectar una
resistencia de 220 Ohms en serie con un LED a la patilla 3 del NE555.

2.2.- Energiza el circuito. Si todo funciona bien, debes observar que el LED parpadea más o
menos una vez por segundo. Cuenta el número de veces que el LED enciende en un minuto
y reporta los resultados siguientes:

1) Número de parpadeos/minuto: 55 .

2) Período del pulso de reloj = (Resultado anotado en 1) / 60 = 0.916666 Segundos.

3) Frecuencia del reloj = 1/ (Resultado anotado en 2) = 1.09090 Hertz.

Grafica de señales de pulso por minuto en el simulador:

Si todo funciona bien, la frecuencia obtenida en el inciso 3 debe ser cercana a 1 Hertz.

Este tren de pulsos será usado en la práctica siguiente para sincronizar la operación de un
contador ascendente/descendente.
 UNIVERSIDAD TECNOLÓGICA DE CAMPECHE

CARRERA DE TSU EN MECATRÓNICA

Implementación del Contador binario ascendente/descendente

(SEGUNDA PARTE)

Se le agregó al circuito un e TTL 74LS192 es un circuito MSI que contiene un contador

síncrono binario de 4 bits ascendente/descendente y preiniciable. Cuenta con varias señales
de control, 4 entradas de datos (P0, P1, P2 y P3) y 4 salidas de datos (Q0, Q1, Q2 y Q3).
Con las señales de control se decide la dirección del conteo y se puede “cargar” el valor
inicial.

Una de las señales de control se activa cada vez que el contador llega al estado 9, en caso
de conteo ascendente y otra se activa cada vez que el contador llega al estado 0, en caso de
conteo descendente. En la siguiente imagen se muestra el datasheet del 74LS192/193

Actividades a realizar:
 UNIVERSIDAD TECNOLÓGICA DE CAMPECHE

1.- Se implementó el pulsoCARRERA

del reloj conDE
un TSU
circuito
ENNE555 funcionando como multivibrador
MECATRÓNICA
astable. Esto se realizó en la parte anterior: con un generador de señal de reloj que genera
un pulso de 1 Hz aproximadamente.

2.- Utilizando el temporizador NE555 y el contador binario síncrono ascendente/descendente

74LS192 el cual se implementó en el circuito el siguiente circuito.

Tomando en cuenta que aún se tenían que agregar componentes se le dio esta forma al
circuito dejándolo de esta forma, con leds ce color azul a las salidas que muestran la tabla de
verdad y con un led verde que muestra el pulso que envía nuestro temporizador.
 UNIVERSIDAD TECNOLÓGICA DE CAMPECHE

CARRERA DE TSU EN MECATRÓNICA

Actividades a realizar para comprobar el circuito:

2.1.- Conecta la batería al protoboard, observa y comprueba el conteo ascendente de 0 a 9.

Afirmativamente el conteo es de 0 a 9 ascendentemente.

2.2.- Ahora conecta los pines 1 y 10 (P1 y P2) a Vcc. Conexiones realizadas

2.3.- Desconecta el pin 11 (Load) de Vcc y conéctalo al pin 12 (Carry). Conecta la batería al
protoboard, observa y anota lo que sucede con los LEDs:

R: El led numero 3 queda encendido si apagarse aún que seque el temporizador si hace
pulsos de señales. Quedando en la tercera entrada binaria de la tabla de veradad.

2.4.- Regresa los pines 1 y 10 (P1 y P2) a Tierra (negativo de la batería). Desconecta el pin
11 (Load) del pin 12 (Carry) y conéctalo a Vcc.

2.5.- Conecta la señal de reloj (pin 3 del NE555) al pin 4 (CountDown) del 74x193 y el pin 5
(CountUp) del 74x193 conéctalo a Vcc. Conecta la batería al protoboard, observa y
comprueba el conteo descendente de 15 a 0:

El conteo es descendente empezando de 9 hasta llegar al o e inicia nuevamente.

2.6.- Conecta los pines 1 y 10 (P1 y P2) a Vcc. Conexiones realizadas Desconecta el pin 11
(Load) de Vcc y conéctalo al pin 13 (Borrow). Conecta la batería al protoboard, observa y
anota lo que sucede con los LEDs:

R: El led numero 3 queda encendido si apagarse aún que seque el temporizador si hace
pulsos de señales. Quedando en la tercera entrada binaria de la tabla de veradad.
 UNIVERSIDAD TECNOLÓGICA DE CAMPECHE

CARRERA DE TSU EN MECATRÓNICA

Contador binario ascendente/descendente y decodificador BCD

a 7 segmentos (TERCERA PARTE)

Se Decodificó a un display de 7 segmentos la salida de un contador binario

ascendente/descendente.

1.- El circuito decodificador de BCD a 7 segmentos es el 74LS47que se interconecta con el

display de 7 segmentos como se muestra en la Ilustración de a continuación:

1.1.- agregado al circuito de simulación que se realizó en la segunda parte de la práctica:

1.2.- Se interconecta las salidas Q0, Q1, Q2 y Q3 del 74LS192 a las entradas DCBA del
74LS47como se indica enseguida:
 UNIVERSIDAD TECNOLÓGICA DE CAMPECHE

Terminando de colocar nuestro display en

CARRERA DEel TSU
circuito
ENqueda de la siguiente forma, y se puede
MECATRÓNICA
observar que los leds marcan a B y D con entrada 1 y A y C con entrada 0: esta es la 5ta
entrada binaria de la tabla de verdad y se puede observar en el display que se ve el número
5.

Actividades a realizar para la comprobación del circuito:

1.3.- Conecta la batería al protoboard, observa y reporta qué se muestra en el display de 7

segmentos: Se muestra el numero 2 sin cambiar.

1.4.- Desconecta el pin 11 (Load) del 74x193 del pin 13 (Borrow) Vcc y conéctalo al pin 12
(Carry). Conecta la señal de reloj (pin 3 del NE555) al pin 5 (CountUp) del 74x193 y el pin 4
(CountDown) del 74x193 conéctalo a Vcc.

1.5.- Conecta la batería al protoboard, observa y reporta qué se muestra en el display de 7

segmentos:

Sigue mostrando el número 2 y este no cambia, aunque halla pulsos de señal del
temporizador.

Contador descendente de décadas

2.- ¿Cuál crees que deben ser las entradas P0, P1, P2 y P3, CountUp, CountDown y Load
para que el 74x193 cuente del 9 al 0 de manera descendente?

P0, P1, P2 y P3: Sin conexíon CountUp: Sin conexíon Countdown: Al pin 3 del NE555 Load:
Sin conexíon

Realiza las conexiones que propones, conecta la batería al protoboard, observa y reporta
qué se muestra en el display de 7 segmentos: Que el conteo empieza en 9 y factitivamente
desciende al 0 y vuelve a comenzar:
 UNIVERSIDAD TECNOLÓGICA DE CAMPECHE

CARRERA DE TSU EN MECATRÓNICA

CONCLUSION

El uso del simulador nos ayuda e entender que aun que no se tengan los componentes
físicos y se haga el circuito se puede aprender a usar el temporizador NE555, el cual tiene
muchas funciones, y ente documento vimos que puede mandar señal cada determinado
tiempo según el tiempo que queramos, y que el contador binario pude ser ascendente o
descendente según la configuración que se le dé. Y del display que nos muestra el conteo
que se lleva según la entrada binaria de la tabla, estas y muchas más aplicaciones se les
puede dar a estos componentes electrónicos.
