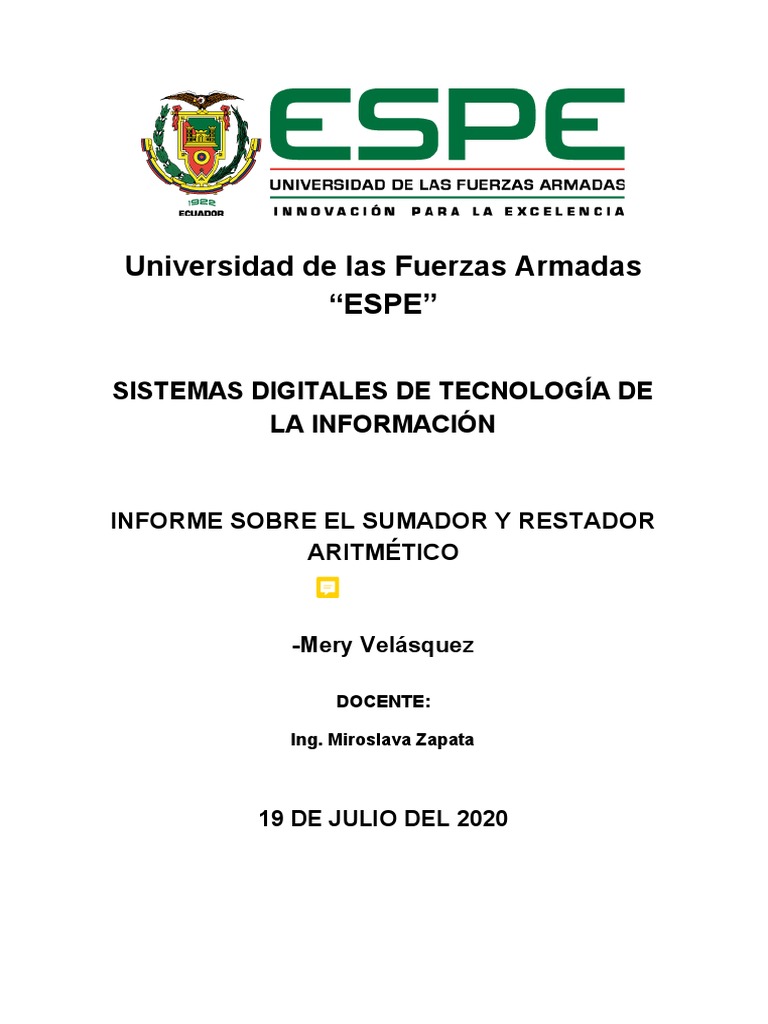

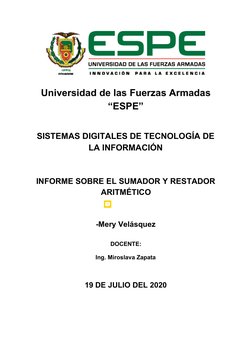

Universidad de las Fuerzas Armadas
“ESPE”
SISTEMAS DIGITALES DE TECNOLOGÍA DE
LA INFORMACIÓN
INFORME SOBRE EL SUMADOR Y RESTADOR
ARITMÉTICO
-Mery Velásquez
DOCENTE:
Ing. Miroslava Zapata
19 DE JULIO DEL 2020

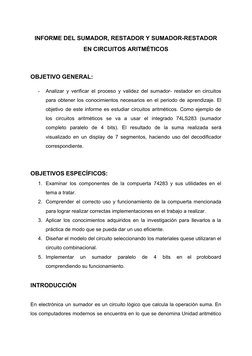

INFORME DEL SUMADOR, RESTADOR Y SUMADOR-RESTADOR
EN CIRCUITOS ARITMÉTICOS
OBJETIVO GENERAL:
- Analizar y verificar el proceso y validez del sumador- restador en circuitos
para obtener los conocimientos necesarios en el periodo de aprendizaje. El
objetivo de este informe es estudiar circuitos aritméticos. Como ejemplo de
los circuitos aritméticos se va a usar el integrado 74LS283 (sumador
completo paralelo de 4 bits). El resultado de la suma realizada será
visualizado en un display de 7 segmentos, haciendo uso del decodificador
correspondiente.
OBJETIVOS ESPECÍFICOS:
1. Examinar los componentes de la compuerta 74283 y sus utilidades en el
tema a tratar.
2. Comprender el correcto uso y funcionamiento de la compuerta mencionada
para lograr realizar correctas implementaciones en el trabajo a realizar.
3. Aplicar los conocimientos adquiridos en la investigación para llevarlos a la
práctica de modo que se pueda dar un uso eficiente.
4. Diseñar el modelo del circuito seleccionando los materiales quese utilizaran el
circuito combinacional.
5. Implementar un sumador paralelo de 4 bits en el protoboard
comprendiendo su funcionamiento.
INTRODUCCIÓN
En electrónica un sumador es un circuito lógico que calcula la operación suma. En
los computadores modernos se encuentra en lo que se denomina Unidad aritmético

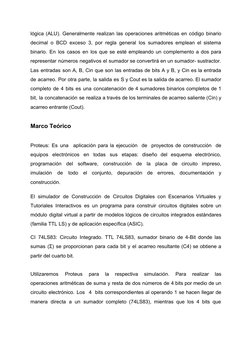

lógica (ALU). Generalmente realizan las operaciones aritméticas en código binario
decimal o BCD exceso 3, por regla general los sumadores emplean el sistema
binario. En los casos en los que se esté empleando un complemento a dos para
representar números negativos el sumador se convertirá en un sumador- sustractor.
Las entradas son A, B, Cin que son las entradas de bits A y B, y Cin es la entrada
de acarreo. Por otra parte, la salida es S y Cout es la salida de acarreo. El sumador
completo de 4 bits es una concatenación de 4 sumadores binarios completos de 1
bit, la concatenación se realiza a través de los terminales de acarreo saliente (Cin) y
acarreo entrante (Cout).
Marco Teórico
Proteus: Es una aplicación para la ejecución de proyectos de construcción de
equipos electrónicos en todas sus etapas: diseño del esquema electrónico,
programación del software, construcción de la placa de circuito impreso,
imulación de todo el conjunto, depuración de errores, documentación y
construcción.
El simulador de Construcción de Circuitos Digitales con Escenarios Virtuales y
Tutoriales Interactivos es un programa para construir circuitos digitales sobre un
módulo digital virtual a partir de modelos lógicos de circuitos integrados estándares
(familia TTL LS) y de aplicación específica (ASIC).
CI 74LS83: Circuito Integrado. TTL 74LS83, sumador binario de 4-Bit donde las
sumas (Σ) se proporcionan para cada bit y el acarreo resultante (C4) se obtiene a
partir del cuarto bit.
Utilizaremos Proteus para la respectiva simulación. Para realizar las
operaciones aritméticas de suma y resta de dos números de 4 bits por medio de un
circuito electrónico. Los 4 bits correspondientes al operando 1 se hacen llegar de
manera directa a un sumador completo (74LS83), mientras que los 4 bits que

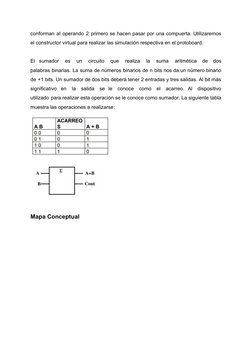

conforman al operando 2 primero se hacen pasar por una compuerta. Utilizaremos
el constructor virtual para realizar las simulación respectiva en el protoboard.
El sumador es un circuito que realiza la suma aritmética de dos
palabras binarias. La suma de números binarios de n bits nos da un número binario
de +1 bits. Un sumador de dos bits deberá tener 2 entradas y tres salidas. Al bit más
significativo en la salida se le conoce como el acarreo. Al dispositivo
utilizado para realizar esta operación se le conoce como sumador. La siguiente tabla
muestra las operaciones a realizarse:
Mapa Conceptual

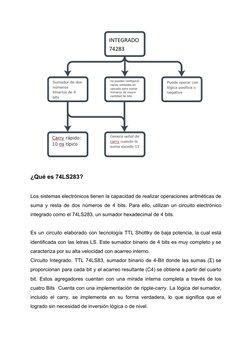

¿Qué es 74LS283?
Los sistemas electrónicos tienen la capacidad de realizar operaciones aritméticas de
suma y resta de dos números de 4 bits. Para ello, utilizan un circuito electrónico
integrado como el 74LS283, un sumador hexadecimal de 4 bits.
Es un circuito elaborado con tecnología TTL Shottky de baja potencia, la cual está
identificada con las letras LS. Este sumador binario de 4 bits es muy completo y se
caracteriza por su alta velocidad con acarreo interno.
Circuito Integrado. TTL 74LS83, sumador binario de 4-Bit donde las sumas (Σ) se
proporcionan para cada bit y el acarreo resultante (C4) se obtiene a partir del cuarto
bit. Estos agregadores cuentan con una mirada interna completa a través de los
cuatro Bits Cuenta con una implementación de ripple-carry. La lógica del sumador,
incluido el carry, se implementa en su forma verdadera, lo que significa que el
logrado sin necesidad de inversión lógica o de nivel.
El SN54 / 74LS83A es una de alta velocidad binaria 4-Bit con la serpiente llena
interno realizar búsqueda hacia delante . Se acepta dos palabras de 4 bits binarios (
A1 -A4 , B1 -B4 ) y una Acarreo de entrada ( C0 ) . Genera las salidas binarias Sum
Σ1 - Σ4 ) y la Transferencia De salida ( C4 ) desde el bit más significativo. El LS83A
opera con cualquiera operandos alta o activa baja activos (positivos o negativos ) de
lógica . los SN54 / 74LS283 se recomienda para los nuevos diseños , ya que es
idéntico en función con este dispositivo y las características estándar pines de
alimentación de esquina
¿Cómo funciona 74LS283?
Ya sabemos que en el ámbito de la electrónica el sumador viene siendo el circuito
lógico que realiza operaciones aritméticas de suma y resta en código binario
decimal. En tal sentido, el 74LS83, basado en sus componentes y partiendo del bit
de significado mayor, genera una suma de salida binaria (R1 – R4) y una salida de
acarreo (C4).
El sumador 74LS283 acepta como entradas dos números de 4 bits de cada uno, o
sea A y B, más un bit de acarreo previo, CO. El número A posee entonces 4 bits que
se conectan a las entradas Al, A2, A3 y A4. De igual manera, las cuatro entradas del
dato B van conectadas de manera similar.
El resultado generado por el 74LS283 es un número de 4 bits que representa la
suma de los dos datos, A y B, además de un bit de acarreo, C4.
Detalles de una operación en 74LS283
Para entender de mejor manera cómo funciona 74LS283, explicamos en detalle
cómo se realiza la operación del circuito integrado. Dos consideraciones
importantes, si la suma de los dos datos de entrada más el acarreo previo da un
resultado entre O y 15, la suma se refleja en las salidas de suma, mientras que el bit
de acarreo de salida, C4 se hace igual a cero.
Cuando el resultado de la suma se sitúa entre 16 y 31, el bit de acarreo C4 se pone
en 1. Las salidas de los bits de suma se igualan al valor del resultado menos 16. En
el sumador de 4 bits, el bit de acarreo resultante posee un peso binario igual a 16.
Veamos el siguiente ejemplo donde debemos suponer entradas a un sumador como
estos:
A4A3A2A1= 01112 (716)
B4B3B2B1 = 10102 (A16)
CO=1
La suma de los tres datos de entrada, 0111 + 1010 + 1 da como resultado 18.
Según las condiciones antes citadas, el bit de acarreo es igual 1. Las salidas toman
un valor de 2 al restar 18 menos 16, por lo tanto C4 = 1 y 4 3 2 1=0010.
De esta manera, vemos cómo funciona 74LS283, sumador binario de 4 bits. Un
circuito presente en muchos componentes que usamos en nuestra vida diaria. La
información resulta de interés para conocimiento general, aunque ciertamente hay
un público específico que le interesará de mayor manera.
Con base en el sumador completo de 4 bits, el cual se encuentra disponible en el
circuito 74LS83 o 74LS283, es posible aplicar el algoritmo de la resta e
implementarlo en un circuito lógico. Para ello, se emplea el algoritmo.
SÍMBOLO DEL SUMADOR COMPLETO DE 4 BITS (74283)
Especificaciones
- Sumador de dos números binarios de 4 bits c/u
- Carry rápido: 10 ns típico
- Genera señal de carry cuando la suma excede 15

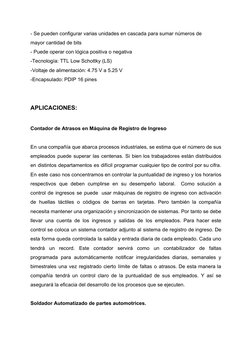

- Se pueden configurar varias unidades en cascada para sumar números de
mayor cantidad de bits
- Puede operar con lógica positiva o negativa
-Tecnología: TTL Low Schottky (LS)
-Voltaje de alimentación: 4.75 V a 5.25 V
-Encapsulado: PDIP 16 pines
APLICACIONES:
Contador de Atrasos en Máquina de Registro de Ingreso
En una compañía que abarca procesos industriales, se estima que el número de sus
empleados puede superar las centenas. Si bien los trabajadores están distribuidos
en distintos departamentos es difícil programar cualquier tipo de control por su cifra.
En este caso nos concentramos en controlar la puntualidad de ingreso y los horarios
respectivos que deben cumplirse en su desempeño laboral. Como solución a
control de ingresos se puede usar máquinas de registro de ingreso con activación
de huellas táctiles o códigos de barras en tarjetas. Pero también la compañía
necesita mantener una organización y sincronización de sistemas. Por tanto se debe
llevar una cuenta de los ingresos y salidas de los empleados. Para hacer este
control se coloca un sistema contador adjunto al sistema de registro de ingreso. De
esta forma queda controlada la salida y entrada diaria de cada empleado. Cada uno
tendrá un record. Este contador servirá como un contabilizador de faltas
programada para automáticamente notificar irregularidades diarias, semanales y
bimestrales una vez registrado cierto límite de faltas o atrasos. De esta manera la
compañía tendrá un control claro de la puntualidad de sus empleados. Y así se
asegurará la eficacia del desarrollo de los procesos que se ejecuten.
Soldador Automatizado de partes automotrices.

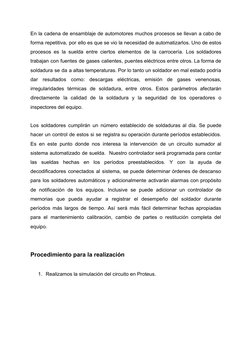

En la cadena de ensamblaje de automotores muchos procesos se llevan a cabo de
forma repetitiva, por ello es que se vio la necesidad de automatizarlos. Uno de estos
procesos es la suelda entre ciertos elementos de la carrocería. Los soldadores
trabajan con fuentes de gases calientes, puentes eléctricos entre otros. La forma de
soldadura se da a altas temperaturas. Por lo tanto un soldador en mal estado podría
dar resultados como: descargas eléctricas, emisión de gases venenosas,
irregularidades térmicas de soldadura, entre otros. Estos parámetros afectarán
directamente la calidad de la soldadura y la seguridad de los operadores o
inspectores del equipo.
Los soldadores cumplirán un número establecido de soldaduras al día. Se puede
hacer un control de estos si se registra su operación durante períodos establecidos.
Es en este punto donde nos interesa la intervención de un circuito sumador al
sistema automatizado de suelda. Nuestro controlador será programada para contar
las sueldas hechas en los períodos preestablecidos. Y con la ayuda de
decodificadores conectados al sistema, se puede determinar órdenes de descanso
para los soldadores automáticos y adicionalmente activarán alarmas con propósito
de notificación de los equipos. Inclusive se puede adicionar un controlador de
memorias que pueda ayudar a registrar el desempeño del soldador durante
períodos más largos de tiempo. Así será más fácil determinar fechas apropiadas
para el mantenimiento calibración, cambio de partes o restitución completa del
equipo.
Procedimiento para la realización
1. Realizamos la simulación del circuito en Proteus.
- Buscamos en las librerías todos los componentes necesarios para la
elaboración de la simulación.
● Componentes a utilizar para el sumador
y restador
● -74LS86
● -7400
● -74283
● -LED-GREEN
● -LOGICPROBE
● -LOGICPROBE (BIG)
● -LOGICSTATE
● -GROUND
- Empezamos con la colocación de los componentes para realizar el sumador
en el proteus, los colocamos y conectamos de manera ordenada como se
muestra en la siguiente imagen.
Para comprobar si está realizado de manera correcta la operación vamos a activar
los datos y el resultado debe ser coherente con lo que hemos ingresado. a
continuación se pondrá un ejemplo de ello.
En el caso propuesto hemos realizado la suma de:
10+2=12
1010+0010=1100
Otro modo de realizar la suma con el 74286 sería utilizando display como podemos
observar a continuación.
Claramente podemos observar que para realizar dicho circuito necesitamos más
compuertas y un procedimiento distinto al anterior.
Como podemos verificar de modo matemático la operación es correcta lo que nos
indica que está funcionando como debería nuestra simulación. Podemos seguir
colocando los datos necesarios para verificar que todo esté en orden.
A continuación se realizará el sumador en el constructor virtual utilizando el
protoboard y comprobando así que nuestro proyecto se encuentra bien realizado.
Al igual que en el proteus vamos a colocar los implementos necesarios para la
simulación.
Primero colocamos el Protoboad.
Colocamos el switch y los Led que vamos a utilizar
Procedemos a unir los cables correctamente sin sobreponerlos y a continuación
tendremos el simulador liesto.
Vamos a realizar al igual que en la simulación de proteus una pequeña
comprobación para verificar que todo esté funcionando correctamente.
En este ejemplo podemos observar la suma entre 4 y 5 el cual nos da como
resultado correcto 9. Así podemos seguir probando uno a uno los dígitos para
comprobar nuestra simulación.
- Para la realización del sumador-restador vamos a realizar el mismo
procedimiento, colocaremos todo ordenadamente y verificaremos que las
conexiones sean las correctas para empezar a ejecutar la simulación
deseada.
Una vez colocado todo vamos a activar la simulación con los dígitos que
deseemos y comprobar si funciona tanto para suma como para resta.
Podemos ver que funciona del mismo modo correcto y que se activa el acarreo de
ser necesario en cada caso.
Comparación de integrados.
CIRCUITO INTEGRADO DIFERENCIAS
Circuito integrado 7483 Tipo lógica del circuito: Sumador
Estos agregadores cuentan con una
mirada
interna completa a través de los cuatro
Bits.
Cuenta con una implementación de
ripplecarry.
Tipo de la lógica: Sumador binario
completo con acarreo rápido.
Circuito integrado 74283 Dos palabras de 8 bits 25 ns
Dos palabras de 16 bits 45 ns
Disipación de potencia típica de cada 4
bits sumador de 95 mW
Es muy común confundir estas dos compuertas por sus similitudes pero se debe
tomar en cuenta las diferencias existentes.
Conclusiones.
1. Los circuitos sumadores- restadores a pesar de resolver un problema simple
de aritmética, son un elemento muy útil y base para programar
subsiguientes circuitos de memorias y procesadores numéricos de datos.
Permiten determinar registros y por tanto el análisis de procesos repetidos.
2. Conocer el principio de cada operación que se desea implementar es
de vital importancia ya que para diseñar un circuito que realice una
operación determinada se debe llevar esta a su estado más simple y básico
3. Dada la importancia de las operaciones aritméticas básicas en el diseño de
circuitos digitales, se ha realizado un recuento de los principales circuitos
integrados que las implementan. En particular, se examinaron los sumadores
de 4 bits y la forma como pueden conectarse.
BIBLIOGRAFÍA
- Website. (n.d.). Retrieved July 23, 2020, from
[Link]
- Sumador Binario 74LS83. (n.d.). Tostatronic. Retrieved July 23, 2020, from
[Link]
html
- ᐅ ¿Cómo funciona 74LS283? ⚡ » Cómo Funciona. (2018, December 2).
Cómo Funciona. [Link]
- Práctica 4: Circuito Sumador y Restador - ElectrónicaDigital302493. (n.d.).
Retrieved July 23, 2020, from
[Link]
omparadores/practica-4-circuito-sumador-y-restador
- Johnson, B. (2007).
[Link] In
Talking and Listening in the Age of Modernity: Essays on the history of sound.
[Link]
- Sumador Restador - - ESPE - StuDocu. (n.d.). StuDocu; StuDocu. Retrieved
July 23, 2020, from
[Link]
e-ecuador/circuitos-digitales/informe/sumador-restador/5302413/view
- Informe DE Sumador DE Cuatro BITS - 546987 - StuDocu. (n.d.). StuDocu;
StuDocu. Retrieved July 23, 2020, from
[Link]
econometria/informe/informe-de-sumador-de-cuatro-bits/3398257/view
