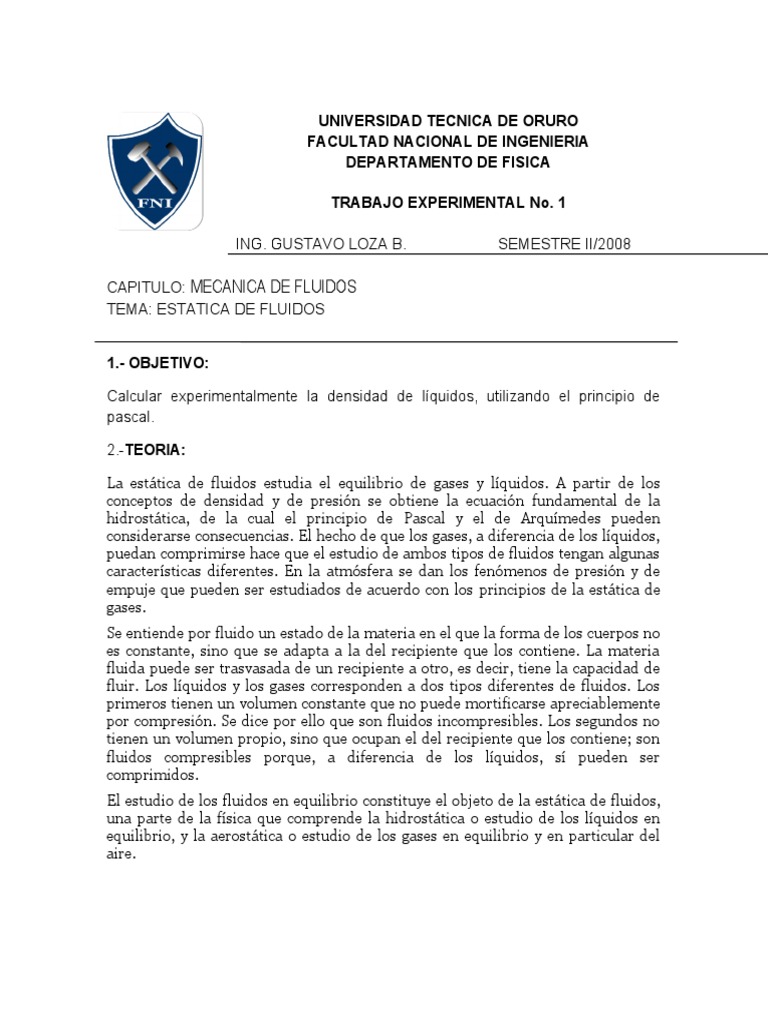

UNIVERSIDAD TECNICA DE ORURO

FACULTAD NACIONAL DE INGENIERIA

DEPARTAMENTO DE FISICA

TRABAJO EXPERIMENTAL No. 1

ING. GUSTAVO LOZA B. SEMESTRE II/2008

CAPITULO: MECANICA DE FLUIDOS

TEMA: ESTATICA DE FLUIDOS

1.- OBJETIVO:

Calcular experimentalmente la densidad de líquidos, utilizando el principio de

pascal.

2.-TEORIA:

La estática de fluidos estudia el equilibrio de gases y líquidos. A partir de los

conceptos de densidad y de presión se obtiene la ecuación fundamental de la
hidrostática, de la cual el principio de Pascal y el de Arquímedes pueden
considerarse consecuencias. El hecho de que los gases, a diferencia de los líquidos,
puedan comprimirse hace que el estudio de ambos tipos de fluidos tengan algunas
características diferentes. En la atmósfera se dan los fenómenos de presión y de
empuje que pueden ser estudiados de acuerdo con los principios de la estática de
gases.
Se entiende por fluido un estado de la materia en el que la forma de los cuerpos no
es constante, sino que se adapta a la del recipiente que los contiene. La materia
fluida puede ser trasvasada de un recipiente a otro, es decir, tiene la capacidad de
fluir. Los líquidos y los gases corresponden a dos tipos diferentes de fluidos. Los
primeros tienen un volumen constante que no puede mortificarse apreciablemente
por compresión. Se dice por ello que son fluidos incompresibles. Los segundos no
tienen un volumen propio, sino que ocupan el del recipiente que los contiene; son
fluidos compresibles porque, a diferencia de los líquidos, sí pueden ser
comprimidos.
El estudio de los fluidos en equilibrio constituye el objeto de la estática de fluidos,
una parte de la física que comprende la hidrostática o estudio de los líquidos en
equilibrio, y la aerostática o estudio de los gases en equilibrio y en particular del
aire.
Densidad
La densidad de una sustancia se define como el cociente de su masa entre el volumen que
ocupa.

La unidad de medida en el S.I. de Unidades es kg/m3, también se utiliza frecuentemente la

unidad g/cm3
Densidad de sólidos y líquidos a (20ºC)
DETERMINAR LA DENSIDAD RELATIVA DE UN LIQUIDO

∫Rel ¿¿
DENSIDADABSOLUTA
M M
ρ=
V L3 [ ]
Dentro el SI de unidades, la unidad de la densidad absoluta de un cuerpo o una sustancia
Kg
es el
[ ]
m3

DENSIDADRELATIVA
∫ ¿
∫R( X ) ¿ X ¿
∫H O ¿
2
¿

La Presión : es un punto de fluido esta defina por la fuerza ejercida por el fluido en area
infinitamente pequeña:

dF F
P=
[ ]
dF L2

Dentro el SI de unidades, la presión tiene como unidad el

N
[ ]
m2

La ecuación fundamental de estática de fluidos explica la variación de la presión

con la profundidad o la altura de un fluido en un plano xy:

dP
=−ρg
dP
Aplicada esta ecuación a un fluido liquido de densidad ρ en relación a la presión
atmosférica se obtine que la presión P es igual a:

P=P atm + pgh

Principio de pascal:

La presión aplicada en un punto de un líquido contenido en un recipiente se

transmite con el mismo valor a cada una de las partes del mismo.
Este enunciado, obtenido a partir de observaciones y experimentos por el físico y
matemático francés Blas Pascal (1623-1662), se conoce como principio de Pascal.
El principio de Pascal puede ser interpretado como una consecuencia de la
ecuación fundamental de la hidrostática y del carácter incompresible de los
líquidos. En esta clase de fluidos la densidad es constante, de modo que de acuerdo
con la ecuación p = po + · g · h si se aumenta la presión en la superficie libre, por
ejemplo, la presión en el fondo ha de aumentar en la misma medida, ya que · g · h
no varía al no hacerlo h.
Variables identificados en el experimento:

De acuerdo al objetivo del trabajo experimental y observando el esquema del

experimento se identifican a las siguientes magnitudes físicas como variables del
experimento.

* Variable Independiente: h

* Variable Dependiente: H

Siendo:

h= Altura o profundidad donde el liquido ejerce un presión.

H= Lectura de la presión en altura de agua en un nanómetro.

Modelo Matemático:

Aplicando el Principio de Pascal y la ecuación fundamental de la Estática de

fluidos para líquidos, considerando las variables identificadas se llega a la
siguiente relación:

ρ
H= h
ρ AGUA

Siendo:
 ρ
=cte=k
ρ AGUA

Donde:

ρ= Densidad del liquido estudiando en el experimento

Por tanto el Modelo Matemático es

H = kh
Modelo que es igual a la ecuación de una recata en el plano Hh, cuya pendiente
es k, siendo h= y 1− y 2

3.-DESARROLLO EXPERIMENTAL

3.1 EQUIPO

 Manómetro en U.
 Tubo de vidrio en forma de embudo.
 Vasos de precipitación de 500cm 3 .
 Regla de 30cm.
 Agua como liquido manométrico.
 Líquidos problemas.
 Accesorios (Bases, varillas, mangueras, etc
MONTAJE DEL EXPERIMENTO
3.2.-EJECUCION DEL EXPERIMENTO
 1. En el vaso de precipitación colocar la cantidad necesaria del liquido cuya
densidad p se quiere calcular, también agua en el nanómetro.
2. Mediante una manguera conectar uno de los extremos del nanómetro en U
con el embudo de vidrio, teniendo cuidado que no existan fugas.
3. Sumergir el embudo de vidrio un altura h definida en el vaso de
precipitación, lo que origina un a diferencia de altura en el nanómetro
debido a la precipitación que ejerce el liquido.
4. Medir las alturas y 1 e y 2en el manometro.
5. Registrar en una tabla, los valores de las alturas h, y 1 e y 2.
3.- REGISTRO DE DATOS.

No h()mm altura(mm)
y1 y 2.

1 15 164 155

2 23 167 150

3 26 168 148

4 31 171 146

5 42 176 143

6 49 178 140

7 55 179 139

8 61 182 136
 Kg
( )
ρagua =
m3

H(mm) y 1 (mm) y 2 (mm).

11 164 153

19 168 149

24 171 143

34 175 192

45 181 137

51 184 154

58 187 131

66 190 127

1.-EXPLICAR EL ANALISIS DIMENCIONAL CON UN EJEMPLO APLICADO

A LA ESTATICA DE FLUIDOS.

Análisis dimensional, método de análisis de las ecuaciones físicas que permite

determinar las unidades en que se expresan las soluciones de dichas ecuaciones,
utilizado únicamente las llamadas dimensiones fundamentales y las ecuaciones
de dimensiones.

Una ecuación de dimensiones de una magnitud es una relación escrita en una

forma simbólica convencional, que indica en que proporción se modifica la unidad
ligada a esa magnitud cuando varían las unidades de las magnitudes
fundamentales, llamadas unidades de base.

Ejemplo una pieza de determinada aleación pesa 45 Kp cuando se sumerge en

agua. Hallar el volumen V de la pieza y la densidad relativa a la aleación.

40 Kp

50 Kp

50 Kp
 B

Empuje B = peso del volumen de agua desalojado

50 Kp – 45Kp = 1000 Kp/m3 * V

V = 0.005 m3 = 5 dm3

peso de la aleacion 50 Kp
Densidad relativa = = = 10
peso de igual volumen de agua ( 50−45 ) Kp

Volumen (V): En matemáticas, medida de espacio ocupado por un cuerpo solido.

1 ls = 1 dm3

Densidad (δ): Relación entre la masa (m) y el volumen que ocupa

δ = m/V [Kg/m3 ; g/cm3]

Peso específico (p): Relación entre el peso (p) y el volumen que ocupa

P =P/V [N/m3 ; Kg/m3 ; gr/cm3]

2.-EXPLICAR SISTEMA DE UNIDADES

Conjunto consistente de unidades de medida. Definen un conjunto básico de

unidades de medida a partir del cual se derivan el resto. Existen varios sistemas
de unidades.

Sistema Internacional de Unidades o SI: Es el sistema más usado. Sus

unidades básicas son: el metro, el Kilogramo, el segundo, el ampere, el Kelvin, la
candela y el mol

Sistema Internacional de unidades, nombre adoptado por la XI Conferencia

General de Pesas y Medidas ,para un sistema universal, unificado y coherente de
unidades de medida, basado en el sistema mks (metro-kilogramo-segundo). Este
sistema se conoce como SI, iníciales de Sistema Internacional. En la Conferencia
de 1960 se definieron los patrones para seis unidades básicas o fundamentales y
dos unidades suplementarias (radián y estereorradián); en 1971 se añadió una
séptima unidad fundamental, el mol. Las dos unidades suplementarias se
suprimieron como una clase independiente dentro del Sistema Internacional en la
XX Conferencia General de Pesas y Medidas (1995); estas dos unidades
quedaron incorporadas al SI como unidades derivadas sin dimensiones. Las siete
unidades fundamentales se enumeran en la tabla 1. Los símbolos de la última
columna son los mismos en todos los idiomas.

Sistema Métrico Decimal: Primer sistema unificado de medidas

Sistema Cegesimal o CGS: Denominado así por que sus unidades básicas son el
centímetro, el gramo y el segundo.

SISTEMA C.G.S.

MAGNITUD UNIDAD ABREVIATURA

Longitud Centímetro cm

Masa Gramo g

Tiempo segundo s

SISTEMA C.G.S.

MAGNITUD UNIDAD ABREVIATURA

Longitud metro m

Masa Unidad técnica de u.t.m.

masa

Tiempo Segundo s

Sistema Natural: En el cual las unidades se escogen de forma que ciertas

constantes físicas valgan exactamente 1.

Sistema Técnico de Unidades: Derivado del sistema métrico con unidades del
anterior, todavía utilizado en la técnica por ser unidades muy intuitivas.

Sistema Ingles: Aun utilizado en los países anglosajones. Muchos de ellos están
intentando reemplazar por el Sistema Internacional de Unidades.

Además de estos, existen unidades prácticas usadas en diferentes campos y

ciencias, de las unidades fundamentales dependen las derivadas y estas son
miles y las fundamentales solo siete.
 SISTEMA DE UNIDADES

SISTEMA M.K.S (S.I.)

MAGNITUD UNIDAD ABREVIATURA

Longitud Metro m

Masa Kilogramo Kg

Tiempo segundo s

SISTEMA ABSOLUTO INGLES

MAGNITUD UNIDAD ABREVIATURA

Longitud Pie ft

Masa Libra – masa Ibm

Tiempo Segundo S

Intensidad Amperio A

EQUIVALENCIAS ENTRE SISTEMAS

MAGNITUD SISTEMA SISTEMA SISTEMA SISTEMA

M.K.S.(S.I) C.G.S. TECNICO INGLES

Longitud m cm m ft

Masa Kg g u.t.m. Ibm

Tiempo s s s s

Fuerza N din Kp

Energia,Trabaj J erg Kgm

o
N = newton din = dina Kp = Kilopondio

J = julio erg = ergio Kgm = Kilográmetro

Fuerza = masa * aceleración

1 Newton (N) = 1 Kilogramo (Kg) * 1 metro/segundo 2 (m/s2)

1 Newton (N) = 103 gramos (g) * 102 centímetro/segundo2 (cm/s2)

1 Newton (N) = 105 gramos (g) * centímetro/segundo2 (cm/s2)

1 Newton (N) = 1 gramo (g) * 1 centímetro/segundo 2 (cm/s2)

1 Newton (N) = 105 dinas (din)

Peso = masa * aceleración de la gravedad (9.8 m/s 2)

1 Kilopondio (Kp) = 1 unidad técnica de masa (u.t.m) * 1 metro/segundo 2 (m/s2)

1 Kilopondio (Kp) = 1 Kilogramo (Kg) * 9.8 metros/segundo 2 (m/s2)

1 unidad técnica de masa (u.t.m) = 9.8 Kilogramos (Kg)

1 Kilopondio (Kp) = 9.8 Newton (N)

1 Kilopondio (Kp) = 9.8 * 105 dinas (din)

3.- UTILIZANDO LAS SIGUIENTES MEDIADAS DE VELOCIDAD Y TIEMPO DE
UN CUERPO EN MOVIMIENTO CON UNA TRAYECTORIA CIRCULAR ¿CUÁL
SERÁ SU ACELERACIÓN?

3.1.-OBJETIVOS:

Determinar experimentalmente la aceleración de un cuerpo en movimiento con

una trayectoria circular-

3.2 OBTENCION DE DATOS

Las medidas son las siguientes:

No E[min] W[vueltas/s]

1 1.4 3

2 2 4.8

3 3.2 6

4 4.3 7.5

5 5.5 8.8

6 6.4 10.9

7 7.6 12.5

8 8.5 14.1

4.-CALCULO:

ACELERACION ANGULAR (∝): Es aquella magnitud vectorial que nos indica

cuando aumenta o disminuye la velocidad angular en cata unidad de tiempo. Se le
presenta mediante un vector perpendicular al plano de relación y su sentido
coincide con el de la velocidad angular cuando esta aumenta en caso contrario, se
le opone.

En el caso de la rotación de un sólido alrededor de un eje fijo, la naturaleza

vectorial de esta magnitud carece de importancia, ya que si se considera el eje Z
como el eje de rotación, la aceleración angula sólo tiene componente Z y por
tanto, solo puede variar de módulo.

Utilizando la siguiente formula y trasformando el tiempo en segundos se halla la

aceleración angular.

Unidad de medida

Rad Rad
, , etc
seg 2 min2

FORMULA
W f −W o
∝=
t

No t[min] W[vueltas/s] t[s] Α[vueltas/s2]

1 1.4 3.6 84 0.042857142

2 2 4.8 120 0.04

3 3.2 6 192 0.03125

4 4.3 7.5 258 0.02906977

5 5.5 8.8 330 0.02666667

6 6.4 10.9 384 0.02838542

7 7.6 12.5 456 0.02741228

8 8.5 14.1 510 0.02764706

4.1 GRAFICO

16

14

12

10

0
1 2 3 4 5 6 7 8 9

16

14
f(x) = 1.49 x + 1.22
12 R² = 0.99

10

0
1 2 3 4 5 6 7 8 9
16

14

12

10

0
1 2 3 4 5 6 7 8 9
