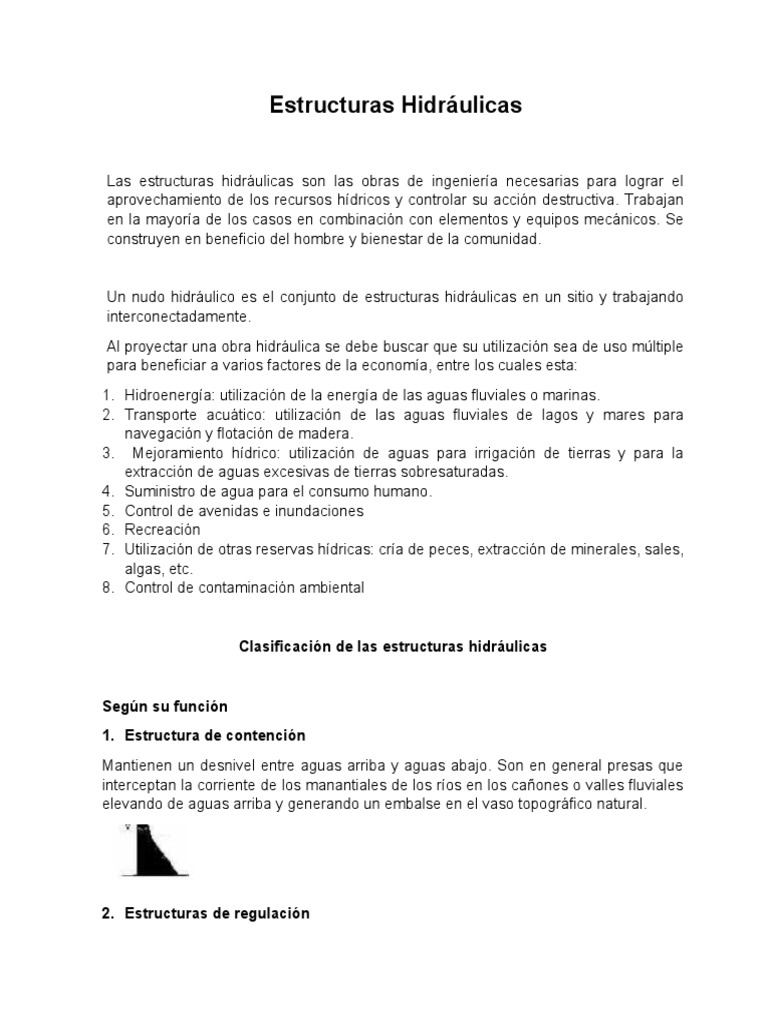

Estructuras Hidráulicas
Las estructuras hidráulicas son las obras de ingeniería necesarias para lograr el
aprovechamiento de los recursos hídricos y controlar su acción destructiva. Trabajan
en la mayoría de los casos en combinación con elementos y equipos mecánicos. Se
construyen en beneficio del hombre y bienestar de la comunidad.
Un nudo hidráulico es el conjunto de estructuras hidráulicas en un sitio y trabajando
interconectadamente.
Al proyectar una obra hidráulica se debe buscar que su utilización sea de uso múltiple
para beneficiar a varios factores de la economía, entre los cuales esta:
1. Hidroenergía: utilización de la energía de las aguas fluviales o marinas.
2. Transporte acuático: utilización de las aguas fluviales de lagos y mares para
navegación y flotación de madera.
3. Mejoramiento hídrico: utilización de aguas para irrigación de tierras y para la
extracción de aguas excesivas de tierras sobresaturadas.
4. Suministro de agua para el consumo humano.
5. Control de avenidas e inundaciones
6. Recreación
7. Utilización de otras reservas hídricas: cría de peces, extracción de minerales, sales,
algas, etc.
8. Control de contaminación ambiental
Clasificación de las estructuras hidráulicas
Según su función
1. Estructura de contención
Mantienen un desnivel entre aguas arriba y aguas abajo. Son en general presas que
interceptan la corriente de los manantiales de los ríos en los cañones o valles fluviales
elevando de aguas arriba y generando un embalse en el vaso topográfico natural.
2. Estructuras de regulación
Deben controlar la acción erosiva de las corrientes en el fondo de las orilla de los
causes.
3. Estructuras de conducción del agua
Transportan el agua de un punto a otro, o unen dos fuentes de caudales.
Canales
Tuberías
Túneles
4. Estructuras de evacuación de agua de acceso
Son los vertederos, rebosadero o aliviaderos que sirven para evacuar el agua sobrante
en forma controlada durante épocas de creciente. En algunos casos estas estructuras
en el cuerpo de la presa y en otras separadamente.
5. Obras de toma de agua
Captan el agua para conducirla al sitio consumo.
6. Obras de disipación de la energía del agua
Tienen por fin amortiguar el poder erosivo del agua evitando su acción destructiva.
Pueden ser las canaletas amortiguadoras, salto de trampolín sumergido, bafles,
etc.
7. Estructuras hidráulicas especiales
Sirven a uno o varios sectores de la economía hidráulica pero no a todos, está aquí
incluidos los edificios de centrales hidroeléctricas, pozos de carga almenaras, esclusas
navegables, devoradores de barcos, muelles, sedimentadores, redes de distribución
para riego o drenaje, colectores, estaciones de bombeo, plantas de tratamiento, pasos
para peces, etc.
Pasos para peces.
8. Estructuras principales, auxiliares o temporales.
8.1. Estructuras principales
Garantizan el trabajo normal del nudo hidráulico para cumplir con la función para la
cual fue proyectado: presa, vertedero, disipador de energía.
8.2. Estructuras auxiliares
Son necesarias para realizar la operación de las principales. A estas corresponden los
campamentos, talleres, vías terrestres, iluminación, telecomunicaciones, etc.
8.3. Estructuras temporales
Necesarias mientras se construyen las principales conducciones de desvío.
8.4. Estructuras en curso medio.
Generan cargas o alturas de presión medias con alturas desde 8 a 40 metros. Los ríos
corresponden a zonas entrenzadas, con cañones amplios y sedimentación en los
causes. Los embalses son medianos y grandes. Las subpresiones son apreciables.
Las presas son por lo regular de gravedad y tipo flexible.
8.5. Estructuras de cauce bajo.
En ellas el nivel normal de contención no sobrepasa los 8 metros. Las presas son de
tipo rígido en concreto reforzado: las subpresiones son altas, los vertederos van
incorporados a la estructura principal de contención, los valles son aluviales y
bastantes amplios.
9. Sistema fluvial
El sistema fluvial está conformado por la franja por donde transcurre un rio desde que
nace hasta que muere en el mar, un lago o un rio por simplicidad y conveniencia el
sistema fluvial se ha divido en tres zonas por las que pasa un rio al menos una vez a lo
largo de su recorrido.
La zona 1 o curso alto, de montaña o de juventud de un río, corresponde a la parte
más alta de la cuenca hidrográfica en donde se originan el caudal y los sedimentos.
Está caracterizada por tener fuertes pendientes, velocidades altas y caudales altos.
El cauce transcurre por relieves escarpados y estratos rocosos principalmente. La
energía del rio se consume en profundizar el cauce.
La zona 2 o curso medio, de madurez de un rio. Es la de transferencia o transporte
de agua y sedimentos de la zona 1 a la zona 3. La energía del rio se consume en
profundizar y ampliar el cauce. El rio forma meandros y entrenzamientos.
La zona 3 o curso bajo, aluvial o de vejez de un rio. corresponde a la parte baja en
donde el sedimento se deposita. Se caracteriza por tener pendientes bajas y altos
caudales. El cauce transcurre en estratos aluviales de gran espesor. La tendencia
del cauce es a ampliarse.
Sistema Fluvial.
