UNIVERSIDAD PERUANA UNION – SEDE JULIACA CURSO: RESISTENCIA DE MATERIALES -II

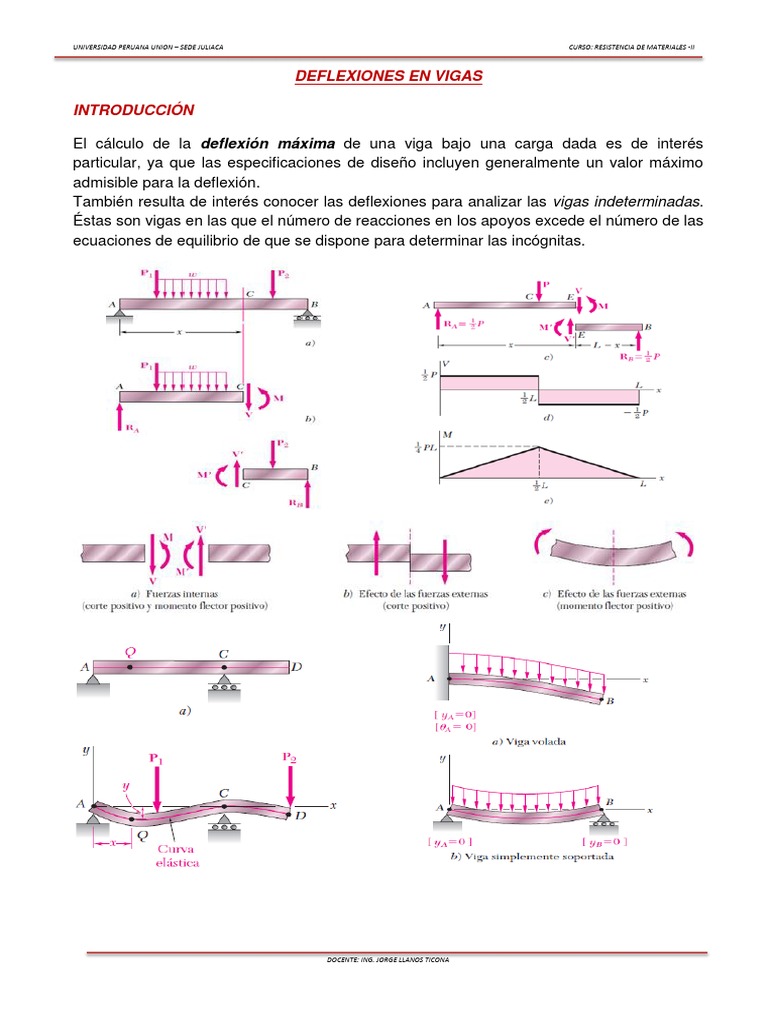

DEFLEXIONES EN VIGAS

INTRODUCCIÓN

El cálculo de la deflexión máxima de una viga bajo una carga dada es de interés
particular, ya que las especificaciones de diseño incluyen generalmente un valor máximo
admisible para la deflexión.
También resulta de interés conocer las deflexiones para analizar las vigas indeterminadas.
Éstas son vigas en las que el número de reacciones en los apoyos excede el número de las
ecuaciones de equilibrio de que se dispone para determinar las incógnitas.

DOCENTE: ING. JORGE LLANOS TICONA


UNIVERSIDAD PERUANA UNION – SEDE JULIACA CURSO: RESISTENCIA DE MATERIALES -II

Para una viga prismática sometida a flexión pura se flexiona en forma de arco y que, dentro
del rango elástico, la curvatura de la superficie neutra puede expresarse como:

Curvatura de la superficie neutra puede expresarse como:

M: Momento flector actuante


E : Modulo de elasticidad del material
I : Momento de inercia de la sección transversal con respecto al eje neutro

E I se conoce como la rigidez a flexión y si varía a lo largo de la viga

El momento flector y la curvatura de la superficie neutra


Variarán en las diversas secciones.

Para determinar la pendiente y la deflexión de la viga en cualquier punto,


se deduce primero la siguiente ecuación diferencial lineal de segundo orden
que caracteriza a la curva elástica o forma de la viga deformada

Ecuación diferencial que gobierna la curva elástica.

Integrando los dos miembros de la ecuación

 Ecuación de la pendiente de la curva elástica

 Ecuación de la curva elástica

DOCENTE: ING. JORGE LLANOS TICONA


UNIVERSIDAD PERUANA UNION – SEDE JULIACA CURSO: RESISTENCIA DE MATERIALES -II

Las constantes C1 y C2 se determinan de las condiciones de frontera

Condiciones de frontera:

DETERMINACIÓN DIRECTA DE LA CURVA ELÁSTICA A PARTIR DE LA CARGA

 Ecuación de la curva elástica

Considerando: : : w(x) carga distribuida

 Ecuación de la fuerza cortante

 Ecuación de la carga distribuida

 Ecuación de la fuerza cortante

 Ecuación del momento flector

 Ecuación de la pendiente curva elástica

 Ecuación de la curva curva elástica

DOCENTE: ING. JORGE LLANOS TICONA
