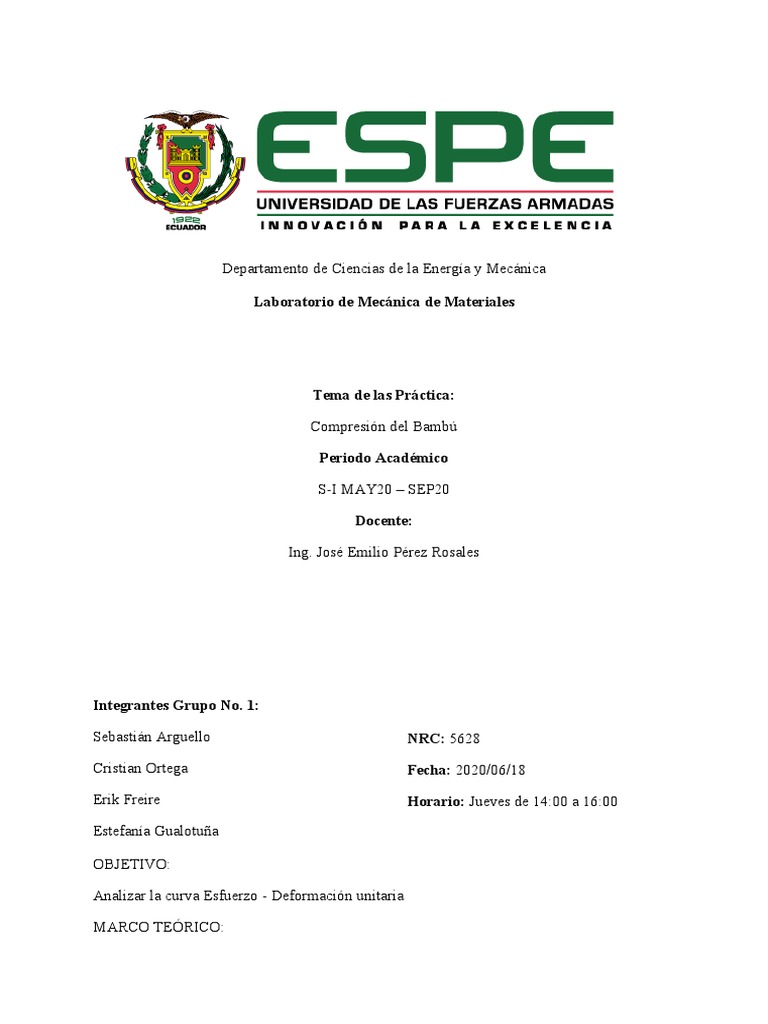

Departamento de Ciencias de la Energía y Mecánica

Laboratorio de Mecánica de Materiales

Tema de las Práctica:

Compresión del Bambú

Periodo Académico

S-I MAY20 – SEP20

Docente:

Ing. José Emilio Pérez Rosales

Integrantes Grupo No. 1:

Sebastián Arguello NRC: 5628

Cristian Ortega Fecha: 2020/06/18

Erik Freire Horario: Jueves de 14:00 a 16:00

Estefanía Gualotuña

OBJETIVO:

Analizar la curva Esfuerzo - Deformación unitaria

MARCO TEÓRICO:
Esfuerzo normal de compresión 𝜎 = −𝑃/𝐴

Deformación unitaria 𝜖 = −𝛿/𝐿𝑜

Donde 𝛿 es el acortamiento del elemento

Deformación unitaria porcentual 𝜖% = −𝛿/𝐿𝑜 ∗ 100%

Acortamiento porcentual en la rotura 𝐴% = −𝛿/𝐿𝑜 ∗ 100%

Diagrama Esfuerzo vs deformación unitaria

σp límite de proporcionalidad, esfuerzo donde termina el comportamiento lineal

σfl límite de fluencia, el esfuerzo permanece constante aunque existe deformación unitaria

σu Esfuerzo último, esfuerzo en el punto máximo del diagrama

Ley de Hooke 𝜎 = 𝐸 ∗ 𝜖

Esfuerzos en planos inclinados

EQUIPO:
1. Calibrador pie de rey

2. Flexómetro

3. Comparador de reloj

4. Prensa hidráulica manual

PROCEDIMIENTO:

1. Medir las dimensiones de la sección transversal

2. Medir la longitud entre marcas (dimensión alineada con la fuerza)

3. Colocar el comparador de reloj para medir acortamiento

4. Aplicar carga con la prensa hidráulica registrando los valores de Fuerza y Acortamiento,
hasta que falle la probeta de madera

5. Observar el plano inclinado de falla y medirlo (para el caso de compresión paralela a la

fibra) 6. Hacer firmar las hojas de registro

PREGUNTAS:

1.- Dibujar la curva Esfuerzo - Deformación unitaria.

2.- Determinar el Módulo de elasticidad ( E ).

σ 315.7133−253.2761
E= = =10406.2[ Kg/cm❑2❑ ]
δ 0.0229−0.0169

3.- Determinar los esfuerzos característicos de la Madera (límite de proporcionalidad,

esfuerzo último, Esfuerzo en la rotura).

-Límite de proporcionalidad
σ p=¿361.571159[ Kg/cm❑2❑ ]

-Esfuerzo último

Fu
σ u= =¿409.1927262[ Kg/cm❑2❑ ]
Ac

-Esfuerzo de rotura

σ ❑=¿ 408.1344692[ Kg/cm❑2❑ ]

4.- Calcular el esfuerzo normal y cortante en el plano inclinado de falla

σ u=σco s 2 (0)=398[ Kg/ c m❑2 ]

σu
𝒯= ∗sen (2(0))=0
2

5.- Conclusiones.

Se evidencia que la compresión en madera depende de la geometría de la probeta, si su zona

transversal es rectangular y de menor área presenta mayor resistencia a la compresión que la
sección circular

Utilizamos la compresión para determinar el valor de las cargas capaces de soportar los
distintos materiales, en este caso el Bambú.

En la práctica se puede observar que la resistencia del bambú es relativamente alta, por ende
que como se puede ver en la imagen el bambú se aplasta obteniendo así un ángulo de cero.

Al realizar la compresión del bambú se puede observar que presenta cargas perpendiculares
por tal motivo obtenemos un ángulo de cero en la probeta.
