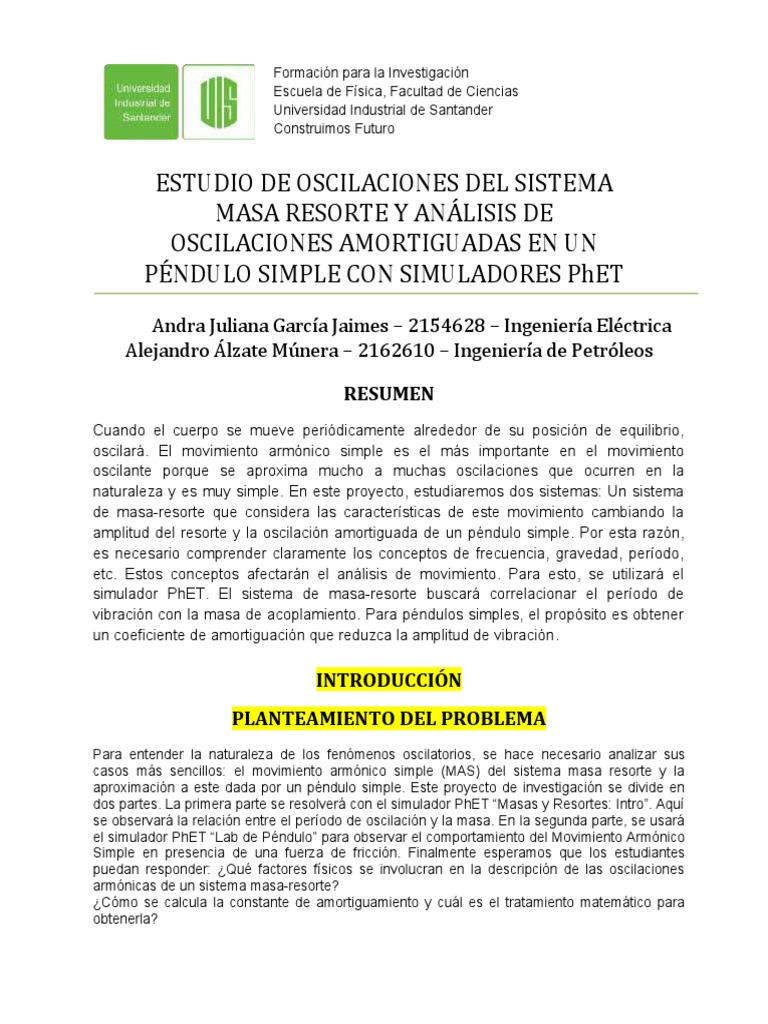

ESTUDIO DE OSCILACIONES DEL SISTEMA

MASA RESORTE Y ANÁ LISIS DE
OSCILACIONES AMORTIGUADAS EN UN
PÉ NDULO SIMPLE CON SIMULADORES PhET
Andra Juliana García Jaimes – 2154628 – Ingeniería Eléctrica
Alejandro Á lzate Mú nera – 2162610 – Ingeniería de Petró leos

RESUMEN
Cuando el cuerpo se mueve periódicamente alrededor de su posición de equilibrio,
oscilará. El movimiento armónico simple es el más importante en el movimiento
oscilante porque se aproxima mucho a muchas oscilaciones que ocurren en la
naturaleza y es muy simple. En este proyecto, estudiaremos dos sistemas: Un sistema
de masa-resorte que considera las características de este movimiento cambiando la
amplitud del resorte y la oscilación amortiguada de un péndulo simple. Por esta razón,
es necesario comprender claramente los conceptos de frecuencia, gravedad, período,
etc. Estos conceptos afectarán el análisis de movimiento. Para esto, se utilizará el
simulador PhET. El sistema de masa-resorte buscará correlacionar el período de
vibración con la masa de acoplamiento. Para péndulos simples, el propósito es obtener
un coeficiente de amortiguación que reduzca la amplitud de vibración.

INTRODUCCIÓN
PLANTEAMIENTO DEL PROBLEMA
Para entender la naturaleza de los fenómenos oscilatorios, se hace necesario analizar sus
casos más sencillos: el movimiento armónico simple (MAS) del sistema masa resorte y la
aproximación a este dada por un péndulo simple. Este proyecto de investigación se divide en
dos partes. La primera parte se resolverá con el simulador PhET “Masas y Resortes: Intro”. Aquí
se observará la relación entre el período de oscilación y la masa. En la segunda parte, se usará
el simulador PhET “Lab de Péndulo” para observar el comportamiento del Movimiento Armónico
Simple en presencia de una fuerza de fricción. Finalmente esperamos que los estudiantes
puedan responder: ¿Qué factores físicos se involucran en la descripción de las oscilaciones
armónicas de un sistema masa-resorte?
¿Cómo se calcula la constante de amortiguamiento y cuál es el tratamiento matemático para
obtenerla?
 Formación para la Investigación
Escuela de Física, Facultad de Ciencias
Universidad Industrial de Santander
Construimos Futuro

OBJETIVO GENERAL
El simulador PhET se utilizó para estudiar la vibración del sistema de masa-resorte y la
amortiguación del péndulo simple

OBJETIVOS ESPECÍFICOS
 Verificar la dependencia del período de oscilación de un sistema masa-resorte al
variar la masa y la constante elástica del resorte.
 Analizar el amortiguamiento en un péndulo simple a través del cambio de su
amplitud.

MARCO TEÓRICO
OSCILADOR MASA – RESORTE
Para entender el movimiento oscilatorio en condiciones ideales, un modelo muy simple
es uno formador por un sistema masa-resorte. Cuando un objeto está conecto a un
resorte y el resorte se deforma a una distancia de su posición de equilibrio, el resorte
ejerce una fuerza igual a la fuera que causó la deformación pero en la dirección puesta,
pues éste trata de devolver a la posición de equilibrio. Esta fuerza es dada por la LEY
DE HOOKE

F=−kx (1)

El signo menos indica que la fuerza de restitución siempre apunta hacia la posición de
equilibrio. K es la constante de recuperación del resorte y su unidad está dada en [N/m],
Fes la fuerza de recuperación aplicada por el resorte, su unidad es [N] que es de
naturaleza lineal y proporcional a la deformación. Si el sistema está sujeto a una fuerza
de restauración, su movimiento es un armónico simple y la ecuación se puede obtener
aplicando la Segunda Ley de Newton.

ma=−kx (2)

El tiempo en hacer una oscilación completa es el período que está dado por la ecuación.

m
T =2 π
√ k
(3)
 Formación para la Investigación
Escuela de Física, Facultad de Ciencias
Universidad Industrial de Santander
Construimos Futuro

PÉNDULO SIMPLE
El péndulo simple es un sistema que evidencia un movimiento armónico simple en
condiciones ideales. El sistema cosiste en varias masas puntuales unidas a una cadena
sin masa de longitud L. El péndulo se separa de la posición de equilibrio, oscilando
alrededor de esta posición ya que el movimiento de éste es impulsado por la fuerza de
restauración (componente tangencial) del peso, ésta siempre actúa en la posición de
equilibrio, y la dirección de acción es opuesta al desplazamiento.

Figura 1. Péndulo simple

Fuente: http://www.sc.ehu.es/sbweb/fisica3/oscilaciones/pendulo/pendulo.html

La trayectoria del punto no es una línea, sino un arco con un radio L igual a la longitud
de acorde. Si el movimiento es armónico, la fuerza de restauración debe ser
proporciona a x o θ.

La fuerza de restitución se debe a la gravedad. La tensión solo actúa para hacer que la
masa puntual describa un arco. La fuerza de restitución es proporcional a senθ. Por lo
tanto la ecuación se convierte en:

x −mg
Fθ=−mgθ=−mg ó Fθ= x (1)
L L

Entonces, la fuerza de restitución es proporcional a las coordenadas del desplazamiento

pequeño, y la fuerza constante es:

mg
k= (2)
L
 Formación para la Investigación
Escuela de Física, Facultad de Ciencias
Universidad Industrial de Santander
Construimos Futuro
De acuerdo con la ecuación anterior, la frecuencia angula de un péndulo simple es:

mg
ω=
k
m√=
m
L
√
=
g
L
(3)
√
Las relaciones de frecuencias y periodo correspondientes son:

ω 1 g
Frecuencia= =
2π 2 π √ L
(4 )

2π 1 L
Periodo= = =2 π
ω f g √
(5)

METODOLOGÍA
El estudio de la práctica de laboratorio se divide en tres secciones:

Primera sección: Se usará el simulador PhET para establecer relación entre periodo
del movimiento y la masa en el sistema masa-resorte.
Segunda sección: Con el mismo simulador, PhET, se medirá las amplitudes de un
péndulo simple.
Tercera sección: Se procederá a completar las respectivas tablas con la formación ya
obtenida por el simulador.

Fase 1. Con el simulador PhET se medirá el tiempo de oscilación en el sistema masa-

resorte con al menos 8 masas diferentes entre 50g a 300g, después se repetirá el
mismo procedimiento pero esta vez cambiando el resorte (diferente constante de
restitución).

RESORTE SIN CONSTANTE DE RESORTE CON CONSTANTE DE

RESTITUCIÓN RESTITUCIÓN
Formación para la Investigación
Escuela de Física, Facultad de Ciencias
Universidad Industrial de Santander
Construimos Futuro
 Formación para la Investigación
Escuela de Física, Facultad de Ciencias
Universidad Industrial de Santander
Construimos Futuro

Figura 2. Montaje del sistema masa-resorte en el simulador PhET

Fase 2. Con el mismo simulador, PhET, pero ahora para péndulo simple se realizará el
análisis de las amplitudes del péndulo. Se medirá el tiempo y la amplitud (No mayor a
20°) para 3 masas diferentes entre 0.1kg y 1.5kg.

MASA: 0.5 KG

MASA: 1.0KG

MASA: 1.5KG

Figura 3. Montaje del sistema péndulo simple en el simulador PhET

Fase 3. Una vez obtenido los datos de las fases anteriores, se procede a completar las
tablas en análisis de datos.
 Formación para la Investigación
Escuela de Física, Facultad de Ciencias
Universidad Industrial de Santander
Construimos Futuro
TRATAMIENTO DE DATOS

Tabla 1. Comprobación de la Ley de Hooke, masa vs deformación del resorte y su

dependencia con su período de oscilación, T es el tiempo de un número N de
oscilaciones.

Masa [g] t1 t2 t3 t3 T́ prom [s]

T́ 1= [s] T́ 2= [s] T́ 3= [s] T́ 4= [s]
N N N N
50g 0,6017 0,6017 0,6011 0,59 0.5986
80g 0,7214 0,7235 0,7723 0,80 0.7543
110g 0,9154 0,92 0,8675 0,8575 0.8901
140g 0,9931 0,9932 1,0524 1,0430 1.0204
170g 1,1411 1,1366 1,1233 1,1244 1.1313
200g 1,1633 1,1466 1,2587 1,1355 1.1760
230g 1,2658 1,2662 1,2569 1,2775 1.2666
260g 1,4257 1,4541 1,2653 1,2712 1.3540
Masa [g] t1 t2 t3 t3 T́ prom [s]
T́ 1= [s] T́ 2= [s] T́ 3= [s] T́ 4= [s]
N N N N
50g 0,4892 0,4865 0,4980 0,4780 0.4879
80g 0,5929 0,5970 0,5905 0,6575 0.6094
110g 0,7328 0,7435 0,7157 0,7292 0.7303
140g 0,8425 0,8551 0,7953 0,7982 0.8227
170g 0,9418 0,9354 0,9372 0,8725 0.9217
200g 0,9402 0,9418 0,9227 0,9127 0.9293
230g 1,0072 1,0046 1,0123 1,0321 1.0140
260g 1,1222 1,1466 1,1377 1,1166 1.1307

Tabla 2. Análisis del movimiento amortiguado en un péndulo simple.

Masa: 0.5 kg Masa: 1.0 kg Masa: 1.5 kg

Tiempo Máximo de Tiempo Máximo de Tiempo Máximo de
(s) Amplitud (º) (s) Amplitud (º) (s) Amplitud (º)

0s 20° 0s 20° 0s 20°

1s -16° 1s -17° 1s -15°

2s 13° 2s 13° 2s 13°

 Formación para la Investigación
Escuela de Física, Facultad de Ciencias
Universidad Industrial de Santander
Construimos Futuro
3s -11° 3s -11° 3s -11°

4s 9° 4s 9° 4s 9°

5s -7° 5s -7° 5s -7°

6s 6° 6s 6° 6s 6°

7s -5° 7s -5° 7s -5°

8s 4° 8s 4° 8s 4°

9 -3° 9s -3 ° 9s -3°

ANÁSLIS DE RESULTADOS
El análisis de resultados estará dividido en dos partes:

PRIMERA PARTE
Con la ayuda del simulador PhET podemos medir en un sistema masa-resorte el tiempo
de oscilación, y para corroborar que dicha toma de muestras se construye un gráfico en
donde muestra las oscilaciones por tiempo que hizo el simulador.

Figura 4. Resorte sin la constante de restitución.

Figura 5. Resorte con la constante de restitución.

Partiendo del análisis de los gráficos anteriores se procede a obtener la constante

restauradora que está dada por la ecuación:

F=−kx

Y calculamos el periodo con la siguiente formula:

 Formación para la Investigación
Escuela de Física, Facultad de Ciencias
Universidad Industrial de Santander
Construimos Futuro
m
T =2 π
√ k

SEGUNDA PARTE
Con la ayuda del simulador PhET, en un péndulo simple nos ayudará a calcular el
análisis de amplitudes con fricción. Una vez hallado, obtenemos las gráficas de las 3
masas:

Figura 6. Masa 0.5kg Figura 7. Masa 1.0kg

Figura 8. Masa 1.5kg

Partiendo del análisis de las gráficas y sabiendo que la fase estará igualada a 0 (φ=0),
se obtiene el coeficiente de amortiguamiento. Con el desfase igualado a cero, el tiempo
en hacer una oscilación completa está dado por la ecuación:

L
T =2 π
√ g

PREGUNTAS ADICIONALES
 Formación para la Investigación
Escuela de Física, Facultad de Ciencias
Universidad Industrial de Santander
Construimos Futuro
¿Qué factores físicos se involucran en la descripción de las oscilaciones armónicas de
un sistema masa-resorte? ¿Qué relaciones se establecen entre la deformación aplicada
con el amortiguamiento? ¿Cómo se calcula la constante de amortiguamiento y cuál es el
tratamiento matemático para obtenerla?

RESULTADOS ESPERADOS

En este proyecto de investigación se espera que el estudiante evidencie las oscilaciones

armónicas de un sistema masa-resorte, a través del análisis del modelo
fisicomatemático que relaciona el período del sistema con la masa acoplada al resorte.
Finalmente, se espera que el estudiante determine el coeficiente de amortiguamiento de
en un péndulo simple.
 REFERENCIAS
 Serway, R. A., Jewett, J. W., Hernández, A. E. G., & López, E. F. (2002). Física
para ciencias e ingeniería (No. 530 530 S4F5 2002 S47F5 2002). McGraw-Hill.

 Hewitt, P. G. (2002). Conceptual physics. Pearson Educación.
