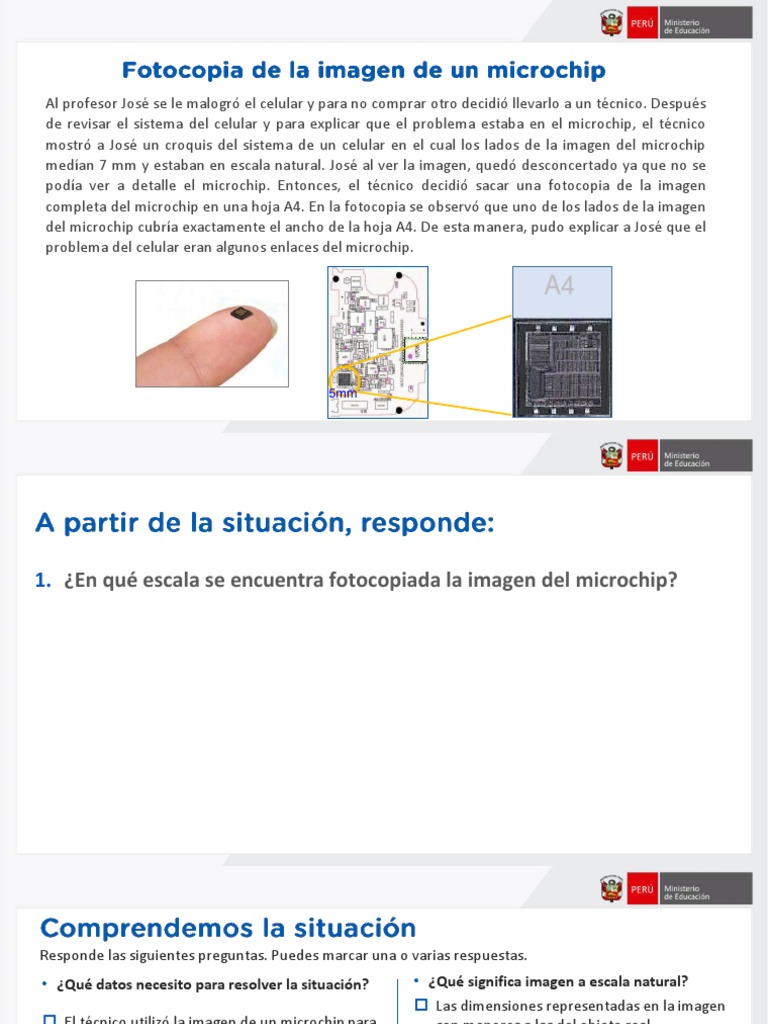

Al profesor José se le malogró el celular y para no comprar otro decidió llevarlo a un técnico.

Después
de revisar el sistema del celular y para explicar que el problema estaba en el microchip, el técnico
mostró a José un croquis del sistema de un celular en el cual los lados de la imagen del microchip
medían 7 mm y estaban en escala natural. José al ver la imagen, quedó desconcertado ya que no se
podía ver a detalle el microchip. Entonces, el técnico decidió sacar una fotocopia de la imagen
completa del microchip en una hoja A4. En la fotocopia se observó que uno de los lados de la imagen
del microchip cubría exactamente el ancho de la hoja A4. De esta manera, pudo explicar a José que el
problema del celular eran algunos enlaces del microchip.

A4

5mm
1. ¿En qué escala se encuentra fotocopiada la imagen del microchip?
Responde las siguientes preguntas. Puedes marcar una o varias respuestas.
• ¿Qué datos necesito para resolver la situación?
 El técnico utilizó la imagen de un microchip para
una mejor explicación.
 Los lados de la imagen del microchip a escala
natural, miden 7 mm.
 La medida del lado de la fotocopia del microchip
es igual a la medida del ancho de la hoja A4.
 La medida de una hoja A4 es 21 cm × 29,7 cm.
• ¿Qué significa imagen a escala natural?
 Las dimensiones representadas en la imagen
son menores a las del objeto real.
 Las dimensiones representadas en la imagen
son mayores que las del objeto real.
 Las dimensiones representadas en la imagen
son iguales a las del objeto real.
• ¿Qué pide hallar la pregunta de la situación?
 Determinar la relación de proporción entre las
medidas de la imagen del microchip en el
croquis y la fotocopia.
 Determinar si la imagen del microchip fue
ampliada o reducida.
¿Qué procedimiento seguiré para dar respuesta a las preguntas de la situación? Selecciono los pasos y
los enumero de acuerdo al orden que los ejecutaría.

 Comparo mediante un cociente la medida del lado del microchip en el croquis y en la fotocopia.
 Convierto la medida del lado de la imagen fotocopiada del microchip de centímetros a milímetros.
 Represento mediante dibujos el microchip en el croquis y la fotocopia con sus respectivas medidas.
 Convierto la medida de la imagen del microchip en el croquis de milímetros a centímetros.
 Averiguo las medidas de una hoja A4.
 Determino la diferencia de la medida del lado de la imagen del microchip en la fotocopia y el croquis.
 Calculo en cuánto se incrementó la medida del lado de la imagen del microchip al ser fotocopiada.
 Determino a cuántos centímetros de la imagen fotocopiada equivale 1 cm de la imagen del microchip
en el croquis.
 a) Escala 1:1
Escala Escala natural
La escala es la relación de proporción entre las
dimensiones reales de un objeto y las del dibujo Objeto Dibujo
que lo representa, expresadas en las mismas real
unidades de medida.
Convencionalmente se escribe separando dos Escala 1:1
Tenemos que:
números a través de dos puntos (:).
• 1 es la unidad en el dibujo.
valor en el dibujo: valor en la realidad
• 1 es la unidad del objeto real.
En el caso que el objeto fue medido en
Ejemplo: centímetros, podemos decir:
Si tenemos la imagen de un cuadrado y
1 centímetro en el dibujo equivale a 1 centímetro
cambiamos su tamaño a escala, en la realidad. De esta manera el objeto mantiene
tendríamos los siguientes casos: su tamaño en el dibujo.
 Escala de ampliación De esta manera el dibujo se hace más
b) Escala 2:1 grande y lo llamamos ampliación.

c) Escala 1:2
Dibujo Escala de
reducción
Objeto Objeto
real real Dibujo

Escala 1:1 Escala 1:1 Escala 1:2

Escala 2:1
Tenemos que:
Tenemos que:
• 2 es la unidad en el dibujo. • 1 es la unidad en el dibujo.
• 2 es la unidad del objeto real.
• 1 es la unidad del objeto real.
En el caso que el objeto sea medido en
En el caso que el objeto fue medido en
centímetros, podemos decir:
centímetros, podemos decir:
1 centímetro en el dibujo equivale a 2
2 centímetros en el dibujo equivalen a 1
centímetros en la realidad.
centímetro en la realidad.
De esta manera el dibujo se hace más
pequeño y lo llamamos reducción.
Clasificación de las escalas
Las escalas se clasifican en:
• Escala de ampliación, cuando el valor en el
dibujo es mayor que el valor en la realidad.
Valor en el dibujo > Valor en la realidad
• Escala de reducción, cuando el valor en el
dibujo es menor que el valor en la realidad.
Valor en el dibujo < Valor en la realidad
• Escala natural, cuando el valor en el dibujo es
igual al valor en la realidad.
Valor en el dibujo = Valor en la realidad
Es importante tener en cuenta que, al trabajar
con escalas, debemos tener cuidado con las
unidades. Las escalas se deben expresar en una
misma unidad, en caso contrario, se debe
convertir.
Sistema métrico decimal
Es un sistema de unidades en el cual los
múltiplos y submúltiplos de una unidad de
medida están relacionadas entre sí por
múltiplos o submúltiplos de 10.
La unidad internacional para medir longitudes
es el metro. Está dividido en decímetros (dm),
centímetros (cm) y milímetros (mm) que vienen
a ser submúltiplos.
 Kilómetro

Múltiplos
× 10 × 10 × 10 × 10 × 10 × 10
El kilometro (km), hectómetro
Hectómetro
(hm) y el decámetro (dam) son
Decámetro km hm dam m dm cm mm
unidades más grandes, por lo
tanto, son los múltiplos. Metro
÷ 10 ÷ 10 ÷ 10 ÷ 10 ÷ 10 ÷ 10

Submúltiplos
Decímetro
Claro que hay otros múltiplos y Centímetro
otros submúltiplos. Milímetro

¿Cómo convertir unidades de longitud • Convertir 5 m a cm. × 10 × 10

en una más grande o más pequeña?
Cada unidad de longitud es igual a 10 unidades del km hm dam m dm cm mm
orden inmediato inferior, o también cada unidad 5 ¿?
de un orden es 10 veces menor que la del orden
5 × 100 = 500 cm
inmediato superior.
Para pasar de una unidad a otra podemos seguir 5 metros equivale a 500 centímetros.
este esquema:
1. ¿A qué escala se encuentra ahora la imagen?
Escribe y enumera los pasos que se siguió para
resolver la situación.
Escribe aquí tu respuesta
Compara la secuencia de pasos que se siguió con
la propuesta de pasos que enumeraste en la
sección Diseñamos una estrategia o plan. Escribe
en qué pasos coinciden.
Felipe es estudiante del primero de secundaria y quiere
dibujar el plano de planta de su vivienda utilizando escalas.
Dormitorio Dormitorio
Con ayuda de su padre, obtiene las dimensiones de las
1 2
habitaciones de su casa y logra hacer un bosquejo 5m 5m
con la distribución de los espacios y habitaciones. 6m 6m

Si Felipe quiere elaborar este plano en toda la extensión Cocina Baño

de una hoja A4: 4m 4m
15m
5m 5m
1. ¿Qué escala será más conveniente
utilizar? Sala /
6m Comedor
2. ¿Cuáles serían las medidas en el dibujo para cada
uno de los ambientes?
3. ¿Cómo se verá el plano en la hoja A4?
12m
