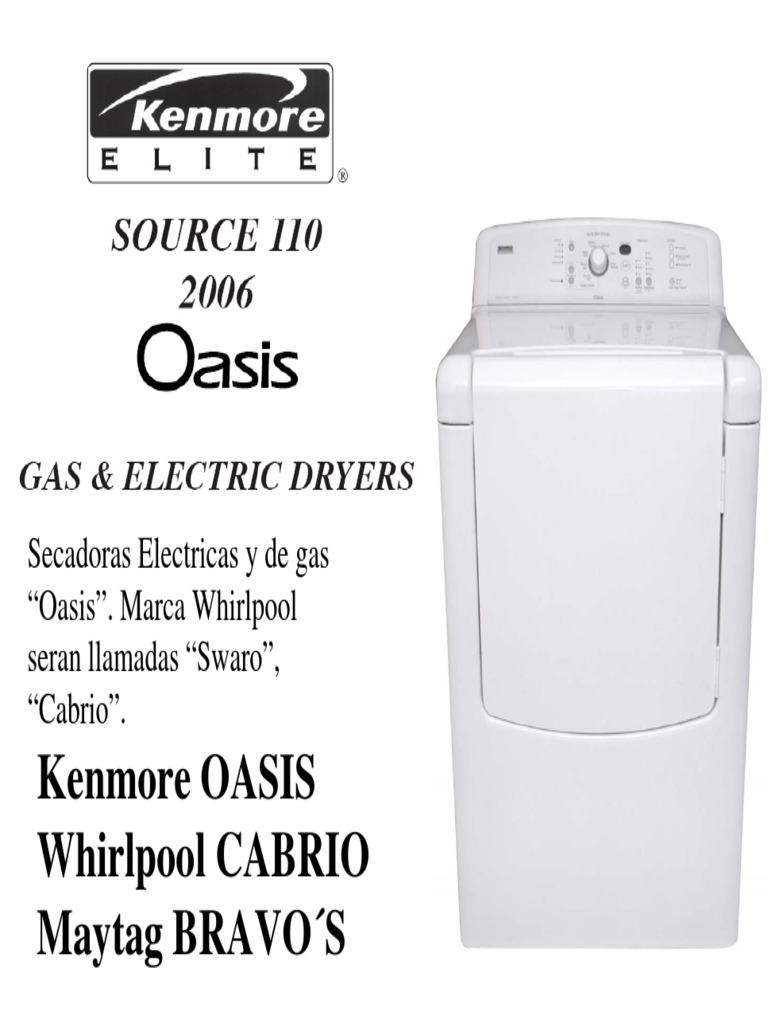

Secadoras Electricas y de gas

“Oasis”. Marca Whirlpool

seran llamadas “Swaro”,
“Cabrio”.
Kenmore OASIS
Whirlpool CABRIO
Maytag BRAVO´S
Designación de Modelo
y de Serie
 Model/Serial Number
Designations

M
M= Marion, OH
LOCALIZACION DE MODELO Y DE
SERIE
CYCLOS PARA EL CLIENTE
 NUEVOS COMPONENTES
excepto en modelos 6708* y 7708*

Termistor
de entrada

correa

Termistor
de salida
Rueda
blower de
balance
4-1
 NUEVOS COMPONENTES
6708* y 7708*

Termistor de
entrada

Motor

Termistor de
salida
Rueda de
Blower balance
 NUEVOS COMPONENTES
6708* y 7708*

Control del
Motor del ventilador
 NUEVOS COMPONENTES

• Frente
Removiendo los paneles
frontales
Removiendo los paneles
frontales
Removiendo los paneles
frontales

suelten

remover
 Removiendo la correa
• Removiendo el flywheel permite
mejor acceso a la correa.
Instalación de la correa
 Removiendo el Blower
excepto en modelos 6708* y
7708*
• Instalando la correa
incorrectamente puede causar
que la helice gire al contrario.

Interference Post
 Removiendo el Blower
6708* y 7708*
• Sostener la rueda del blower
con un ½” ratchet.
• Gire la flecha para
soltar (rosca izquierda).
 Codígos de Falla
Secadora Eléctrica
Display Descripción Recomendación
PF Falla de Corriente. Presionar START o PAUSE/CANCEL.

AF Restriccion de Flujo de Aire. Revisar filtro, sello pta., obstrucciones.

F-01 Control en falla. Reemplazar el Control Electrónico.

F-02 Teclado/Interfase en falla. Revisar teclado, ir a Test # 6.

F-20 Calentador 1 en falla. Realizar Test # 4.

F-21 Calentador 2 en falla. Realizar Test # 4.

F-22 Termistor del escape abierto. Termistor Abierto, ir a Test # 4a.

F-23 Termistor del escape en corto. Termistor en Corto, ir a Test # 4a.

F-24 Inlet Termistor abierto. Termistor en Corto, ir a Test # 4a.

F-25 Inlet Termistor en corto. Termistor en Corto, ir a Test # 4a.

F-26 Falla en el Motor Drive. Sistema Motor, ir a Test # 3.

 Codígos de Falla
Secadora Gas
Display Descripción Recomendación
PF Falla de Corriente. Presionar START o PAUSE/CANCEL.

F-01 Control Primario en falla. Reemplazar el Control Electrónico.

F-02 Teclado/Interfase en falla. Revisar teclado, ir a Test # 6.

F-22 Termistor del escape abierto. Realizar Test # 4a.

F-23 Termistor del escape en corto. Realizar Test # 4a.

F-26 Falla en el Motor Drive. Termistor Abierto, ir a Test # 3.

F-28 Sensor de humedad Abierto. Termistor en Corto, ir a Test # 5.

F-29 Sensor de humedad en Corto. Termistor en Corto, ir a Test # 5.

 Diagnosticos
• Selecione cualquier boton
excepto STOP

oprima 3 suelte 3 oprima 3 suelte 3 oprima 3

segundos segundos segundos segundos segundos

• Los led de la consola se

iluminaran por 5 segundos con
88 en el display.
• Entonces chequea por codigos
pasados.
 Diagnosticos
• Entrada de flujo de aire
(Electrica solamente)

• Monitorea termistores de
entrada y salida de aire para
determinar calidad de flujo de
aire y posible restriccion del
filtro o ducto.
Botones y Leds de la Consola: Oprimir y rotar el selector se
apagará el indicador y hay un beep. Test#6.

Door Swith: Abrir la pta. un beep y un alfanumerico en el

display Abertura la puerta debe causar un pitido y un
se despliega número alfanumérico. Cierre
la puerta debe causar un pitido y 88 en el display. Test#7.

Sensor de Humedad: Puentee con una tela mojada las dos tiras
de metal. Si se oye beep y un número alfanumérico esta en la
consola, el sensor es OK. Si no, o si un beep se escucha antes
de puentear ir a Test#5.
Motor, Resistencia y Consola ID: Cierra la pta. Presionar
START. El motor y resistencia se activaran y en el display
mostrara el ID de la consola C0 a C9.
Presionar START y se desactiva al motor y resistencia en el
display 88. Sí motor falla ir a Test#3, sí la resistencia falla ir a
Test#4.

Entrada de Flujo de Aire: Presionar boton Wrinkle Shield para

activar.
More LED se ilumina si el flujo es sobre 40 cfm.
Normal LED se ilumina si el flujo es entre 29 y 40 cfm.
Less LED se ilumina si el flujo es menor que 29 cfm.

Sí el flujo es bajo checar filtro, sello pta., obstrucciones en la

ventilación.

Presionar PAUSE/CANCEL para salir del Diagnostico.

 Test
Test # 1: Conecciones de corriente.

Test # 2: Checar Control de la Maquina.

Test # 3: Circuito del Motor Drive.

Test # 4: Resistencia, sencilla y dual.

Test # 4a: Termistores, exhaust & inlet.

Test # 4b: Fusible Térmico.

Test # 4c: Fusible Térmico Cut-Off.

Test # 5: Sensor de humedad.

Test # 6: Consola y Leds.

Test # 7: Interruptor puerta.

 Diagrama Electrico
Unidad electrica con elemento singular
 Diagrama Electrico
Elemento doble electrico
 Diagrama Electrico
Gas
