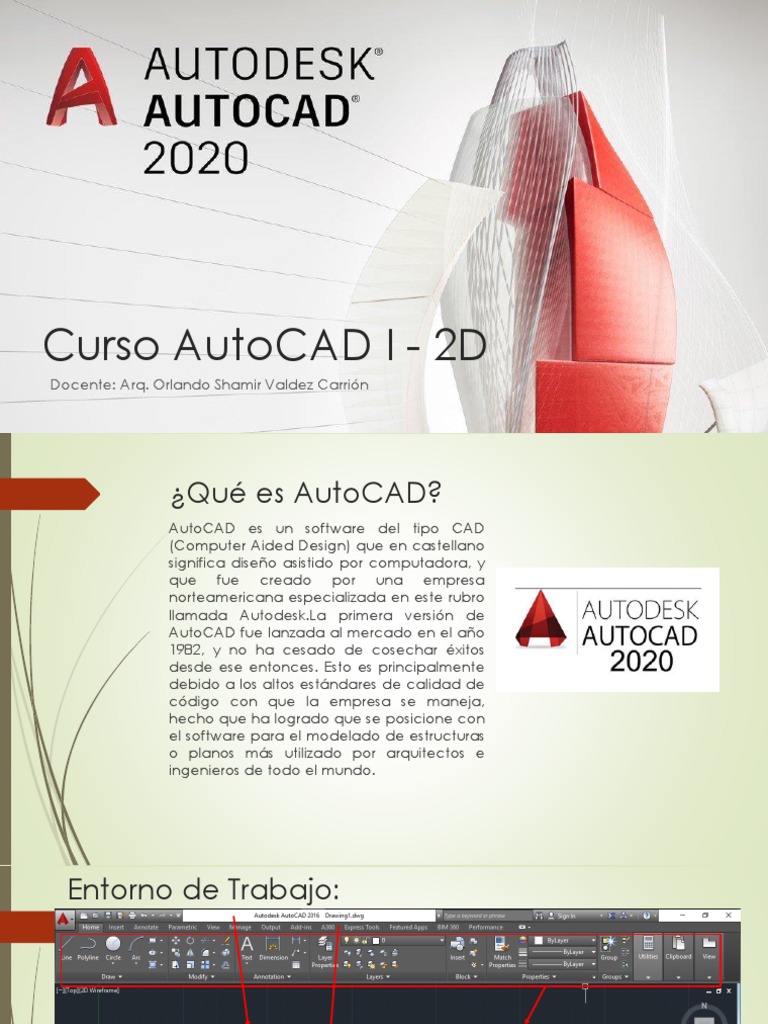

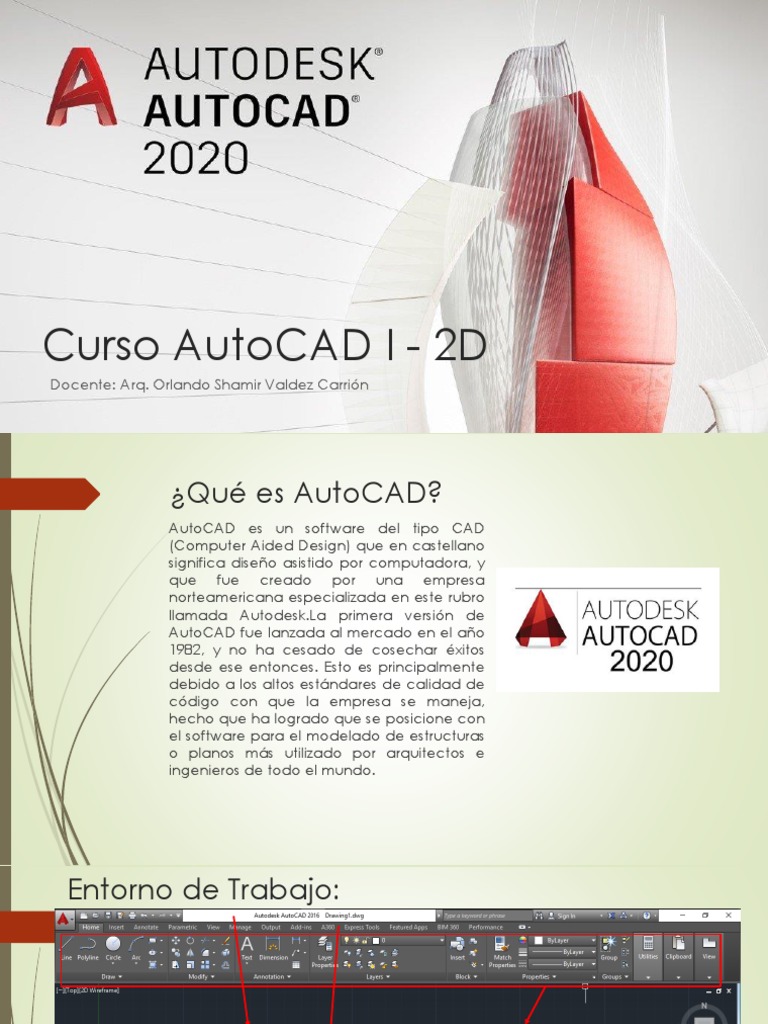

Curso AutoCAD I - 2D

Docente: Arq. Orlando Shamir Valdez Carrión

¿Qué es AutoCAD?
AutoCAD es un software del tipo CAD
(Computer Aided Design) que en castellano
significa diseño asistido por computadora, y
que fue creado por una empresa
norteamericana especializada en este rubro
llamada Autodesk.La primera versión de
AutoCAD fue lanzada al mercado en el año
1982, y no ha cesado de cosechar éxitos
desde ese entonces. Esto es principalmente
debido a los altos estándares de calidad de
código con que la empresa se maneja,
hecho que ha logrado que se posicione con
el software para el modelado de estructuras
o planos más utilizado por arquitectos e
ingenieros de todo el mundo.
Entorno de Trabajo:

BARRA DE CINTA DE
TITULO HERRAMIENTAS
MENU BASICO

CUBO DE
NAVEGACION

VENTANA DE
COMANDOS BARRA DE HERRAMIENTAS
ESTADO DE
NAVEGACION
VISUALIZACION:
Herramientas de Navegación.
- ViewCube (Cubo de Navegacion). Indica la
orientación actual de un modelo y se usa para
reorientar la vista actual de un modelo.

- Barra de Navegaciòn: (Navigation Bar) - NAVBAR. Es un

elemento que nos permitirá. Tener diferentes opciones
de visualización como: Paneo, Encuadrado (optimizar),
zoom, etc.
Geometría:
Cinta de Herramientas-DRAW (Dibujar)
Son herramientas que nos permitirán
dibujar, elementos en 2D, en
AutoCAD como:
- Línea (LINE) – “L”
- Polilíneas (POLYLINE) -“PL”
- Circunferencia (CIRCLE) - “C”
- Rectángulo (RECTANGLE) – “REC”
- Polígono (POLIGON) – “POL”
- Spline – “SPL”
Punto, POINT – “PO”

Señal de muy pequeño tamaño,

casi sin dimensiones, que resulta
perceptible por un contraste de
color o de relieve sobre una
superficie y que
convencionalmente se representa
como circular.
En AutoCAD se puede representar
con las siguientes simbología: Para ingresar a sus distintas
propiedades se accede por el
comando “DDP” – DDPTYPE
Línea, LINE – “L”

La línea es la sucesión continua de

puntos en el espacio.
En AutoCAD esta representado como
un vector que se puede graficar de
forma consecutiva como elementos
independientes.
icono de la Ingreso del comando
cinta de “L”
herramientas

Grafico de una línea en AutoCAD

Grafico con coordenadas:
Para graficar con coordenadas se utilizara el
entorno de trabajo como un plano cartesiano
donde se deberá introducir las medidas como X y
Y.
1er: selección de
Donde las medidas de X nos darán el la herramienta
desplazamiento horizontales con respecto al punto
de referencia, y las medidas de Y nos darán el
desplazamiento vertical.
En AutoCAD se deberá introducir lo valores de
cada punto sucesivamente para formar las líneas,
Polilíneas o Puntos.
2do: Origen
Para graficar se realizan los siguientes pasos:
1ro: Seleccionamos la herramienta a utilizar.
2do: seleccionamos el origen (punto 0,0; ò punto
inicial del cursor, o origen de coordenadas).
3ro: introduciomos los valores, primero el valor de
las X, (ejem. 4) luego colocamos el valor de las Y 3er: siguiente
(ejem. 5). punto
Ejemplos
Dibujo con Ángulos – Lineas
Para graficar con ángulos
en AutoCAD, necesitamos
ingresar la coordenada
inicial, posteriormente
digitamos el valor o
dimensión de la liena,
segido presionamos la tecla
“<“ (menor) e
introduciomos el angulo
que inclinación de la línea.
Ejercicio 1
Dibujar en el programa de AutoCAD utilizando el teclado, iniciando
desde el punto 0,0.

0,0
Ejercicio 2
Dibujar en el programa de AutoCAD utilizando el teclado, iniciando
desde el punto 0,0.

0,0
Ejercicio 2
Dibujar en el programa de AutoCAD, considerando que cada lado
del polígono principal es de 10 unidades (metros).
Polilínea (POLYINE) – “PL”
Es un elemento que esta constituido
por dos o mas líneas de forma
consecutiva que forman un todo.
En AutoCAD se puede

icono de la Ingreso del comando

cinta de “PL”
herramientas

Grafico de una Polilínea en AutoCAD

Ejemplos
Repaso
Dibujar con Polilíneas la siguiente figura
BARRA DE ESTADO
OSNAP (PUNTOS DE REFERENCIA)
Es la herramienta que nos permitirá
activar y desactivar los punto de OSNAP -
referencia de lo elementos graficados en Desactivo
AutoCAD, la activaremos presionando su
icono en la barra de estado o
presionando la tecla F3, de este modo
podremos activar distintas opciones de
referencias como: OSNAP -
- ENDPOINT (puntos finales. Activo

- MIDPOINT (Punto medio).

- CENTER (Centro-circunferencias.
- GeometricCenter.
- INTERSECCION, ETC.
¿Cómo ACTIVAR o DESACIVAR las
opciones de OSNAP?
Para activar las opciones de la
herramienta OSNAP, nos
dirigimos a la barra de estado y
presionamos en la pestaña
colindante al icono de OSNAP.
Otra forma es introduciendo el
comando “OS” que
inmediatamente nos abrirá una
ventana con todas las opciones
de OSNAP, donde nos mostrara
las que están activas y
desactivas.
Representación de simbología OSNAP
en el grafico.
- ENDPOINT (punto final): se representa con un
cuadrado color verde en la terminación de los
elementos graficados.

- MIDPOINT (punto medio): se representa con un

triangulo color verde en la parte central del
elemento, señalándonos el punto medio.

- CENTER (Centro): se representa con un circulo

color verde en la parte central del elemento, en
círculos o arcos, marcándonos el centro.

- INTERSECTION (Interseccion): se representa con un

aspa color verde donde nos señalara el punto
donde se intersectan dos elementos.
Circulo (CIRCLE) – “C”
Es la herramienta que nos
permitirá graficar circunferencia
en el plano.
En AutoCAD tenemos 6
opciones que nos permitirán
graficar Circunferencias:
- Centro, Radio.
- Centro, Diámetro
- Entre 2 puntos.
- Entre 3 puntos.
- Tangente, Tangente y Radio.
- Tangente, Tangente y
Tangente.
Ejemplo.
Ejercicio 01
Ejercicio 2
Dibujar en el programa de AutoCAD.
Repaso
Arco (ARC) – “AR”
Es la herramienta que nos permitirá
graficar Arcos.
En AutoCAD tenemos 10 opciones
que nos permitirán graficar
Circunferencias:
- Con 3 Puntos.
- Inicio, Centro y Final
- Inicio, Centro y Angulo
- Inicio, Centro y Longitud (cuerda).
- Inicio, final y Angulo.
- Inicio, Final y dirección.
- Inicio, final y Radio.
- Centro, inicio y final.
- Centro, inicio y angulo.
- Centro, inicio y longitud (cuerda).
- Continuar
Ejemplo
Rectángulo (Rectangle) – “REC”
Esta herramienta nos
permite graficar
rectángulos de forma
automática, introduciendo
sus valores de X y de Y

Polígonos (Polygon) – “POL”

Nos permite graficar
polígonos regulares.
Se utiliza el comando
“POL” o el icono de
polígono.
MODIFICAR
Herramienta Move “M” (mover)
Esta herramienta de
modificación nos permite
desplazar o mover un
elemento seleccionado a una
determinada distancio o
ubicación.
Su comando de activación es
“M”. Para utilizarlo nosotros
seleccionamos al elemento,
introduciomos el comando
“M”, y con el mouse hacemos
clic en el punto inicial seguido
de la distancia o punto final.
Herramienta de Copiar COPY “CO”
Esta herramienta nos
permite realizar copias de
un elemento
seleccionado, a una
determinada distancia o
cantidades.
Herramienta Simetria – Espejo
(MIRROR) “MI”
Esta herramienta nos permite
realizar una copia simétrica
de un elemento
seleccionado, o trasladar de
forma simétrica a un
elemento con respecto a
una línea de eje que
nosotros definamos.
Giro (ROTATE) – “RO”

Esta Herramienta nos

permite rotar un elemento
con respecto a un punto
que nosotros definamos.
Nos permite rotar un
determinado Angulo de
giro.
Herramienta Recorte – TRIM “TR”
Esta herramienta nos permite
recortar un segmento o sector
graficado, que este entre uno o
mas elementos de intersección,
o que este delimitado por
elementos como nodos,
vértices, curvas, etc.
Ejemplo 1
Ejemplos:
Ejercicio 1
Ejercicio
Ejercicio 2
Herramienta de modificación
FILLET “FIL”
Es la herramienta que nos
permite unir líneas de tal
forma que se generen
aristas, vértices y esquinas
redondeadas. Con un
radio determinado.

Chamfer “CHA”

Es la herramienta que nos

permite unir líneas de tal
forma que se generen
aristas ochavadas o entre
cortadas en diagonal.
HERRAMIENTA – ARRAY “AR”
Esta herramienta nos
permite multiplicar
elementos seleccionados
de forma consecutiva, ya
sea de forma rectangular
(rectangular array), forma
distribuida sobre una línea
guía (curva, recta, etc)
(path array)o de rotación
circular.
XPLODE – Explotar “X”
Nos permite
desmembrar en
segmentos a los
elementos agrupados.
De tal forma que se
transforman en
elementos
independientes.
OFFET – “OF”
Nos permite realizar una
copia desplazando los
bordes de un elemento
a una determinada
distancia.
Ejemplo:
Ejemplo
Ejemplo:
Ejercicio 1
HERRAMIENTAS DE ANOTACION
Son aquellas herramientas que nos permiten introducir distintos caracteres,
como:
- Texto. (TEXT)
- Texto matrilineal. (MTEXT)
- Dimenciones (Cotas).
- Llamadas de texto. (etiquetas).
Herramientas de Texto
TEXT “TEXT”
Esta herramienta nos permite introducir un
TEXTO de tamaño predeterminado y en una
dirección predeterminada por el usuario.
Herramienta de Texto
Texto mixtilínea (MULTILINE TEXT) – “MT”
Esta herramienta nos permite
ingresar un texto en un cuadro
predeterminado, donde
tendremos las opciones de
modificar el tamaño del texto,
apariencia, color, etc. Con
opciones similares a la edición en
programas de oficce.
Herramientas de medición:
COTAS
Esta herramientas nos permitirá
introducir valores a nuestros gráficos
en AutoCAD, de tal forma que
nosotros podremos acotar nuestros
gráficos en AutoCAD.
- Cota Ortogonal.
- Cota Alineada.
- Cota Angular.
- Longitud de Arco
- Radio
- Diametro, etc.
Recordando:
Herrramienta de edición – Hatch (Somrbreado)
y Gradient (Degradado)

Estas herramientas de dibujo nos

permitirán dar texturas, sombras,
degrades, etc. A determinadas
zonas y áreas del AutoCAD.
Ejemplo
 Herramienta de Dibujo
Elipse – ELLIPSE “ELL”
Para graficar elipses en autocad tenemos 3
opciones:
- Center - Centro: donde señalamos primero
el centro medio de la elipse,
posteriormente las 2 distancias de los arcos.
- AIXIS, END – ejes y final: primero
señalaremos los puntos de la distancia
entre los ejes y finalmente la distancia final.
- ELLIPTICAL ARC: donde marcaremos el
punto medio del elipse seguido de las
distancias finales de los arcos.
Ejercicio 1
Ejercicio 2
Capas – LAYER
Se puede definir como nombres o
etiquetas de cada grupo de elementos
que generamos en AutoCAD.
Por ejemplo:
- Cotas.
- Muros.
- Columnas
- Ventanas.
- Puertas.
- Cortes. Pestaña de Capas Existentes -
capa actual de trabajo.
- Elevaciones.
Pestaña de
- Mobiliario, etc. propiedades
Propiedades de Capas
Accederemos al botón de
propiedades de capa y se
presentara la siguiente
ventana:
En esta ventana se podrá
configurar cada una de las
propiedades de las capas
existentes o que nosotros
creemos como:
- Nombre.
- Activar o desactivar.
- Habilitar o deshabilitar.
- Bloqueas o desbloquear
capa.
- Color de capa.
- Tipo de línea de
representación.
- Grosor de línea.
Ejercicio 1
Ejercicio 2
Bloque – BLOCK “BL”
La herramienta nos permite general
bloque o elementos compuestos de de
varios elementos como un solo
conjunto.
Esta herramienta nos permite creas
elementos como:
- mobiliario.
- Puertas
- Ventanas.
- Vegetación.
- Personas, etc.
ejercicio
Ejercicio
TABLAS - TABLE
Esta herramienta nos
permite crear tablas en
AutoCAD. Donde
insertaremos la cantidad de
filas y columnas que
deseamos tener.
Ventana de configuración de TABLA
Barra de configuración de TABLA.
Ejercicio
Importar PDF.
Nos permitirá importar, o
pegar documentos en
formatos PDF.
LAYOUT - Lamina
Este componente del
AUTOCAD nos permitirá
configurar, editar y crear
nuestas laminas, para su
impresión o ploteo.

Pestaña de Acceso
al los Layout
Entorno de LAYOUT

Entorno de Trabajo
similar al del
modelado de
AutoCAD.
Configuración de Pagina - LAYOUT
Configuración de Layout
Configuración de Layout
Ejercicio:
Ejercicio 2 – Dibujar en el LAYOUT
