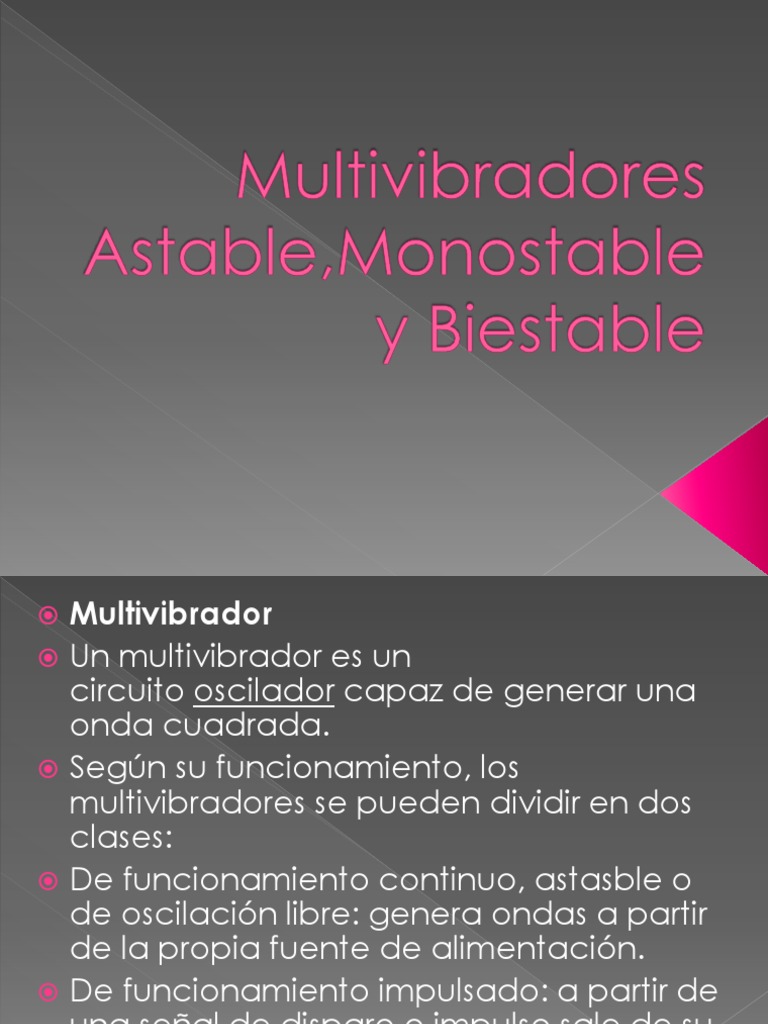

 Multivibrador

 Un multivibrador es un
circuito oscilador capaz de generar una
onda cuadrada.
 Según su funcionamiento, los
multivibradores se pueden dividir en dos
clases:
 De funcionamiento continuo, astasble o
de oscilación libre: genera ondas a partir
de la propia fuente de alimentación.
 De funcionamiento impulsado: a partir de
una señal de disparo o impulso sale de su
estado de reposo.
 Si posee dos de dichos estados, se
denomina biestable. Si poseen uno, se le
llama monoestable.
 Un multivibrador es un circuito que tiene
dos estados independientes, uno con una
salida alta y otro con una salida baja.
 Los dos estados de un circuito
multivibrador se producen
retroalimentando la salida a la entrada,
haciendo por tanto que la salida quede
afectada por si misma.
 Oscilador
 Un oscilador es un circuito que es
capaz de convertir la corriente
continua en una corriente que varía
de forma periódica en el tiempo
(corriente periódica); estas
oscilaciones pueden ser senoidales,
cuadradas, triangulares, etc.,
dependiendo de la forma que tenga
la onda producida.
 Un oscilador de onda cuadrada suele
denominarse multivibrador.
 Un astable es un multivibrador
que no tiene ningún estado
estable.
 Posee dos estados "quasi-
estables" entre los que conmuta,
permaneciendo en cada uno de
ellos un tiempo determinado
 La frecuencia de conmutación
depende, en general, de la
carga y descarga de
condensadores.
 Entresus múltiples aplicaciones se
cuentan la generación de ondas
periódicas (generador de reloj) y
de trenes de impulsos.
 f= 1.4
T = 0.7 × (R1 + 2R2) × C1 and
(R1 + 2R2) × C1
 El monoestable es un circuito
multivibrador que realiza una función
secuencial consistente en que al
recibir una excitación exterior,
cambia de estado y se mantiene en
él durante un periodo que viene
determinado por una constante de
tiempo. Transcurrido dicho periodo
de tiempo, la salida del monoestable
vuelve a su estado original.
 Un multivibrador monoestable, aveces es
llamado circuito de "un diparo" produce
un solo pulso de una duracion fija despues
de recibir un pulso de disparo en la
entrada. Como implica su nombre, el
multivibrador monoestable solamente
tiene un estado estable de salida auto
sustentado. El otro estado de salida es
introducido momentáneamente mientras
se produce el pulso, y únicamente
después que la señal de entrada haya
sido recibida.
T = 1.1 × R1 × C1
 Un biestable, también llamado Flip Flop, es un
multivibrador capaz de permanecer en un
estado determinado o en el contrario durante
un tiempo indefinido.
 Esta característica es ampliamente utilizada
en electrónica digital para memorizar
información. El paso de un estado a otro se
realiza variando sus entradas. Dependiendo
del tipo de dichas entradas los biestables se
dividen en:
 Asíncronos: sólo tienen entradas de control. El
más empleado es el biestable RS.
 Síncronos: además de las entradas de control
posee una entrada de sincronismo o de reloj.
Si las entradas de control dependen de la de
sincronismo se denominan síncronas y en
caso contrario asíncronas..
 La entrada de sincronismo puede ser
activada por nivel (alto o bajo) o por flanco
(de subida o de bajada). Dentro de los
biestables síncronos activados por nivel están
los tipos RS y D, y dentro de los activos por
flancos los tipos JK, T y D.
Si el biestable tiene una entrada
de reloj que se dispara por nivel,
tiene el siguiente diagrama

Si el biestable tiene una entrada

de reloj que se dispara por el
flanco anterior o ascendente,
tiene el siguiente diagrama

Si el biestable tiene una entrada

de reloj que se dispara por el
flanco posterior o descendente,
tiene el siguiente diagrama
 Dispositivo de almacenamiento temporal
de dos estados (alto y bajo), cuyas
entradas principales, R y S, a las que debe
el nombre, permiten al ser activadas:
 R: el borrado (reset), puesta a 0 ó nivel bajo
de la salida.
 S: el grabado (set), puesta a 1 ó nivel alto
de la salida
 Sino se activa ninguna de las
entradas, el biestable permanece en
el estado que poseía tras la última
operación de borrado o grabado. En
ningún caso deberían activarse
ambas entradas a la vez, ya que esto
provoca que las salidas directa (Q) y
negada (Q') queden con el mismo
valor
 Sólo posee las entradas R y S. Se
compone internamente de dos puertas
lógicas (NAND) o (NOR).

Tabla de verdad biestable RS

Q' (NO-
R S Q (NO-O)
Y)

0 0 q N. D.

0 1 1 0

1 0 0 1

1 1 N. D. q

N. D.= Estado no determinado

 Además de las entradas R y S, posee
una entrada C de sincronismo cuya
misión es la de permitir o no el cambio
de estado del biestable.
Tabla de Excitación

Tabla de verdad biestable RS

C R S Q (NO-O)

0 X X q

1 0 0 q

1 0 1 1

1 1 0 0

1 1 1 N. D.

X=no importa
 Dispositivo de almacenamiento temporal de
dos estados (alto y bajo), cuya salida
adquiere el valor de la entrada D cuando se
activa la entrada de sincronismo, C. En
función del modo de activación de dicha
entrada de sincronismo, existen dos tipos de
biestables D:
 Activo por nivel (alto o bajo), también
denominado registro o cerrojo (latch).
 Activo por flanco (de subida o de bajada).
 D Q Qsiguiente

0 X 0

1 X 1

X=no importa

Tabla de Excitación
 Dispositivo de almacenamiento temporal de
dos estados (alto y bajo). El biestable T
cambia de estado cada vez que la entrada
de sincronismo o de reloj se dispara. Si la
entrada T está a nivel bajo, el biestable
retiene el nivel previo. Puede obtenerse al
unir las entradas de control de un biestable
JK, unión que se corresponde a la entrada T.
Tabla de Excitación
T Q Qsiguiente

0 0 0

0 1 1

1 0 1

1 1 0
 Dispositivo de almacenamiento temporal de
dos estados (alto y bajo), cuyas entradas
principales, J y K, a las que debe el nombre,
permiten al ser activadas:
 J: El grabado (set), puesta a 1 ó nivel alto de la
salida.
 K: El borrado (reset), puesta a 0 ó nivel bajo de
la salida.
 Si no se activa ninguna de las entradas, el
biestable permanece en el estado que poseía
tras la última operación de borrado o
grabado. A diferencia del biestable RS, en el
caso de activarse ambas entradas a la vez, la
salida adquirirá el estado contrario al que
tenía.
 Qsiguient
J K Q
e

0 0 0 0

0 0 1 1

0 1 X 0

1 0 X 1

1 1 0 1

1 1 1 0

X=no importa

Una forma más compacta de la tabla de verdad es (Q representa el estado

siguiente de la salida en el próximo flanco de reloj y q el estado actual):

J K Q

0 0 q

0 1 0

1 0 1

1 1 Q negado
 Junto con las entradas J y K existe una
entrada C de sincronismo o de reloj cuya
misión es la de permitir el cambio de estado
del biestable cuando se produce un flanco
de subida o de bajada, según sea su diseño.
De acuerdo con la tabla de verdad, cuando
las entradas J y K están a nivel lógico 1, a
cada flanco activo en la entrada de reloj, la
salida del biestable cambia de estado.
El biestable JK es también llamado "biestable
universal" debido a que con él, se pueden
implementar otros tipos de biestable, como el
biestable tipo D o el biestable tipo T.
Supongamos que es TR-1 el
que conduce primero. El
voltaje en su colector
disminuirá, debido a la mayor
caída de tensión en R-1, por lo
que la tensión aplicada a la
base de TR-2 a través del
divisor formado por R-2, R-5,
disminuirá haciendo que este
conduzca menos. Esta
disminución de conducción
de TR-2 hace que suba su
tensión de colector y por tanto
la de base de TR-1, este
proceso llevará finalmente al
bloqueo de TR-2 (salida Y a
nivel alto).
 Cristal
 son circuitos de retroalimentación en el que su
frecuencia esta determinada por el
componente.
 pueden producir frecuencias muy precisas y
estables
 contadores de frecuencia, sistemas de
navegación electrónica, radiotransmisores,
radiorreceptores, televisores, grabadores de
video, relojes y sistemas de computo, entre
otros.
 cada corte, tiene diversos ángulos respecto a
los ejes del cristal. Las propiedades mecánicas
de las redes cristalinas le permiten mostrar el
efecto piezo eléctrico.
 Las rebanadas de cristales que se han cortado
y pulido vibran cuando se aplican voltajes
alternos entre sus caras. .
Se presenta cuando aplican esfuerzos mecánicos a través de una estructura
de red cristalina y generan oscilaciones eléctricas y viceversa.

Si el esfuerzo se aplica en forma periódica el voltaje de salida es alterno.

Cuando se aplica un voltaje alterno, el cristal comenzará a oscilar

mecánicamente “excitación de vibraciones mecánicas en un cristal”

Las vibraciones mecánicas se llaman ondas acústicas en la masa del cristal y

son directamente proporcionales a la amplitud del voltaje aplicado.
  Sustancias cristalinas naturales:
› Cuarzo.
› Sal de la rochela.
› Turmalina.
 Tipos de cortes:
› Óptico
› Eléctrico
› Mecánico

C2.- Es la capacitancia real formada entre los electrodos del cristal y el cristal mismo.
C1.- Equivale a la docilidad mecánica del cristal (Llamada también elasticidad)
L.- Equivale a la masa del cristal en vibración
R.- Perdida por fricción mecánica
L/R.- Relación de masa a fricción
 Circuitos con Oscilador de Cristal.

› Oscilador discreto de Pierce: Se cuando se

necesita muy buena estabilidad de
frecuencia y es aplicable a circuitos sencillos.

› Oscilador de Pierce en Circuito Integrado:

Recomendado para aplicaciones de bajo
costo y posibilidades de interconexión digital
sencilla.

› Oscilador de cristal de Semipuente RLC:

Aplicable para obtener la óptima estabilidad
de frecuencia.
https://tiposde.top/osciladores/

https://es.slideshare.net/marcelogavilanes/osciladores-66519155

https://www.ecured.cu/Oscilador_de_cuarzo

https://www.incb.com.mx/index.php/curso-de-electronica/92-
electronica-analogica/2240-curso-de-electronica-analogica-leccion-7-
osciladores-cur1007s

https://www.areatecnologia.com/electronica/circuito-integrado-555.html

http://acacia.pntic.mec.es/~cvillora/lm555/555.htm

https://www.mecatronicalatam.com/es/tutoriales/electronica/componen
tes-electronicos/555/
