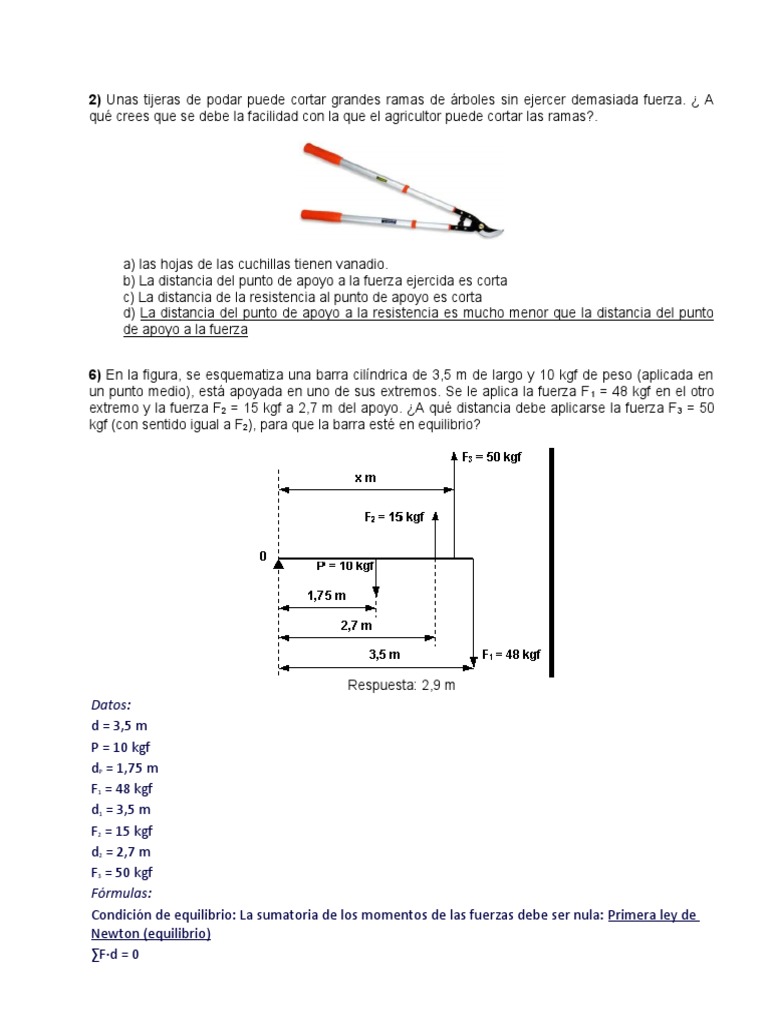

¿ A
qué crees que se debe la facilidad con la que el agricultor puede cortar las ramas?.
6) En la figura, se esquematiza una barra cilíndrica de 3,5 m de largo y 10 kgf de peso (aplicada en
un punto medio), está apoyada en uno de sus extremos. Se le aplica la fuerza F 1 = 48 kgf en el otro
extremo y la fuerza F2 = 15 kgf a 2,7 m del apoyo. ¿A qué distancia debe aplicarse la fuerza F 3 = 50
kgf (con sentido igual a F2), para que la barra esté en equilibrio?
Respuesta: 2,9 m
Datos:
d = 3,5 m
P = 10 kgf
dP = 1,75 m
F1 = 48 kgf
d1 = 3,5 m
F2 = 15 kgf
d2 = 2,7 m
F3 = 50 kgf
Fórmulas:
Condición de equilibrio: La sumatoria de los momentos de las fuerzas debe ser nula: Primera ley de
Newton (equilibrio)
∑F·d = 0
Las fuerzas que giran en sentido horario son negativas.
F2·d2 + F3·d3 - F1·d1 - P·dP = 0
15 kgf·2,7 m + 50 kgf·d3 - 48 kgf·3,5 m - 10 kgf·1,75 m = 0
Mientras hacemos las cuentas despejamos d3:
40,5 kgf·m - 168 kgf·m - 17,5 kgf·m = -50 kgf·d 3
145 kgf·m = -50 kgf·d3
-145 kgf·m/-50 kgf = d3
Resultado:
d3 = 2,9 m
10) Calcular la fuerza que equilibrará una palanca de 3 m de largo, apoyada a 2,4 m de la misma, si
en el otro extremo se ha colocado un peso de 200 kgf.
Respuesta: 50 kgf
Datos:
l=3m
bp = 2,4 m
P = 200 kgf
Fórmulas:
P·bp = Q·bQ
Solución
P = Q·bQ/bp
l = bp + bQ ⇒ bQ = 3 m - 2,4 m ⇒ bQ = 0,6 m
P = Q·bQ/bp ⇒ P = 200 kgf·0,6 m/2,4 m
Resultado:
P = 50 kgf
14) La fuerza (F) que se aplica a unas cizallas es de 20 N, siendo su brazo de palanca (a) de 60 cm.
¿Cuál será la resistencia de una lámina si se encuentra a 20 cm (b) del punto de apoyo?
Respuesta: 60 N
Aplicando el concepto de Palanca simple queda:
F. Bp = R. Br
Donde
F= Fuerza aplicada (60 N)
Bp (a) = Brazo de Palanca ( 60cm) = (0.6m)
R= Resistencia de la lamina ?
Br (b) = brazo de la resistencia o de apoyo ( 20cm) = (0.2 m)
Despejando R de la ecuacion queda
R= F. Bp / Br
R= (20).(0.6) / 0.2
R= 60N
18) Una persona ejerce una fuerza de 800 N hacia abajo, sobre el extremo de una palanca de 2m de
largo. Si el punto de apoyo está a 0,4 m del otro extremo y la palanca es de primer género, calcular el
peso que puede sostenerse de esta manera.
Respuesta: 3200 N
(22)…1) Se levanta un cuerpo de 200 kgf mediante un plano inclinado de 2,8 m de largo y 1,5 m de
altura. El extremo de la cuerda que sube el cuerpo, se adapta a un torno, cuya manivela es de 0,8 m
y el radio del torno es de 0,2 m. ¿Cuál es la potencia aplicada al torno, para mantener el sistema en
equilibrio?
Respuesta:
26,75 kgf
La carga de 200 Kgf será arrastrada por el plano en ascenso siempre y cuando la tensión de
la cuerda
107.14 Kgf. x 0.20 m = momento que deberá ejercer la manivela =( Fx ) x 0.80 m ...
Fx = 107.14 x 0.20 / 0.80 = 26.78 Kgf
P = 2n·T
P = 25·60 N
P = 32·60 N
Resultado:
P = 1920 N
(38)… 3) Sobre un cilindro de 30 cm de diámetro (que puede girar en torno a un eje), está arrollada
una soga. Si se le aplica una fuerza de 1,8 kgf, ¿cuál es el valor del momento que hace girar el
cilindro?
Respuesta: 0,27 kgf
Datos:
P = 1,8 kgf
d = 30 cm = 0,3 m
Fórmulas:
MP = P·r
d = 2·r
r = d/2
r = 0,3 m/2
r = 0,15 m
Aplicamos la fórmula de momento:
MP = P·r
Reemplazamos por los datos y calculamos:
MP = 1.8 kgf·0,15 m
MP = 0.27 kgf
Resultado:
MP = 0.27 kgf.m
