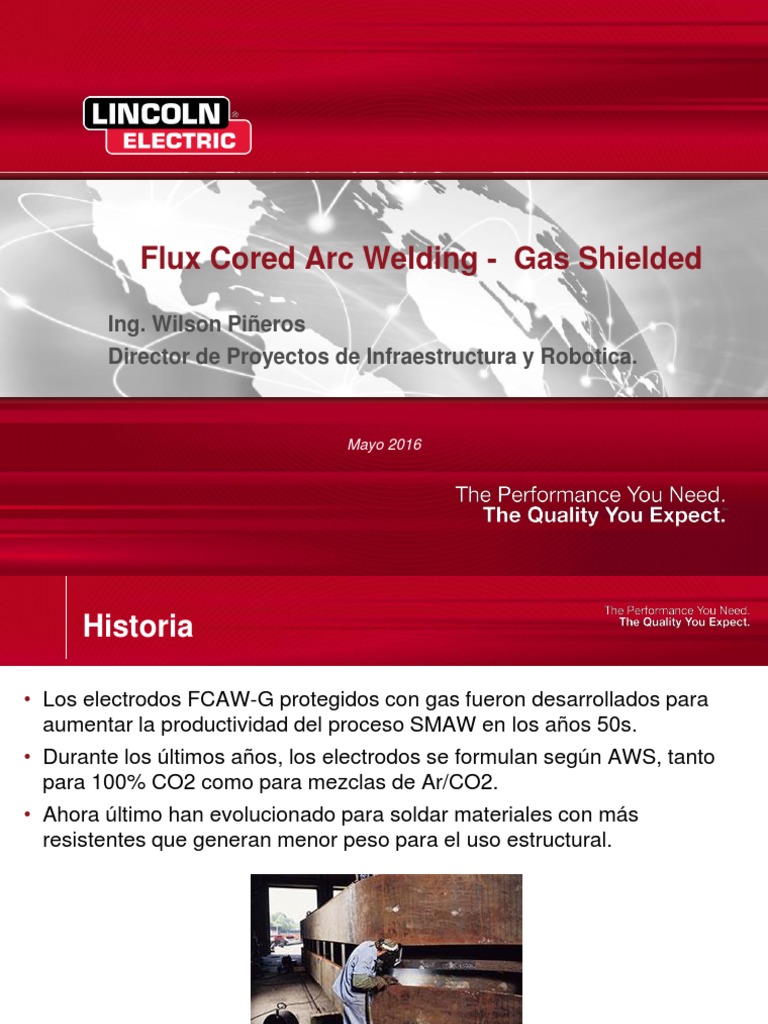

Flux Cored Arc Welding - Gas Shielded

Ing. Wilson Piñeros

Director de Proyectos de Infraestructura y Robotica.

Mayo 2016

1 Lincoln Electric Holdings, Inc. THE WELDING EXPERTS ®

 Historia

• Los electrodos FCAW-G protegidos con gas fueron desarrollados para

aumentar la productividad del proceso SMAW en los años 50s.
• Durante los últimos años, los electrodos se formulan según AWS, tanto
para 100% CO2 como para mezclas de Ar/CO2.
• Ahora último han evolucionado para soldar materiales con más
resistentes que generan menor peso para el uso estructural.

2 Lincoln Electric Holdings, Inc. THE WELDING EXPERTS ®

 Principios Clave del Proceso

• La mayoría de los tubulares (FCAW-G) sueldan mejor en corriente

continua positiva (DCEP). Depende de los elementos específicos del
núcleo (estabilizadores de arco). La mayoría de los alambres FCAW-S
funcionan mejor con corriente continua polaridad negativa (DCEN).

• En GMAW, una suave ranura en V en los rodillos de los devanadores

permite se deslice el hilo a través de la pistola Desafortunadamente, si
la ranura en V está poco apretada, los alambres tubulares se pueden
deformar.

• Tenga en cuenta, que si usted cambia a GMAW después de FCAW,

asegúrese de cambiar en su devanadores a los rodillos de ranura V
lisos. Los rodillos impulsores estriados pueden clavarse en el
recubrimiento de cobre del hilo macizo GMAW y provocar escamas.

3 Lincoln Electric Holdings, Inc. THE WELDING EXPERTS ®

 Flux Cored Arc Welding

FCAW

FCAW-GS FCAW-S
Outershield Inershield

• Primacore LW 71 • NR-211
• Outershield 71E-H • NR-203 MP
• Ultracore 81Ni-1 • NR-233
• Primacore LW 81 • NS3-M
• Ultracore 81 Ni2A75-H

4 Lincoln Electric Holdings, Inc. THE WELDING EXPERTS ®

 Outershield

Es un proceso de soldadura por arco eléctrico, el cual

se crea entre un alambre tubular y el metal base,
produciendo un charco de metal fundido en el cual se usa un
gas de protección adicional a la protección de los fundentes
internos que contiene el alambre.

5 Lincoln Electric Holdings, Inc. THE WELDING EXPERTS ®

 Alambre Sólido a Tubular

Sólido Tubular

 El alambre tubular permite aumentar de la vel. de deposición a igual

corriente
 Porque la corriente se conduce a través de una sección menor en el
alambre tubular con lo que aumenta la Densidad de Corriente.

 Menos susceptibilidad a la falta de fusión.

6 Lincoln Electric Holdings, Inc. THE WELDING EXPERTS ®

 Outershield

• Incorporan un doble Sistema de

protección usando un gas externo y
escoria.
• El gas protege al metal fundido y genera
un arco estable y suave.
• La escoria comúnmente se produce por
rutilo, que genera un arco suave,
también puede ser por escoria básica,
que es más delgada pero con un cordón
más resistente al agrietamiento en frío.

7 Lincoln Electric Holdings, Inc. THE WELDING EXPERTS ®

 FCAW–GS

•La fuente de poder sólo puede

ser de CV.
•Electrodo Tubular con elementos
desoxidantes*1 y aleantes.
•Necesita de un gas de
protección, CO2 o mezclas
Ar-CO2.
•Los Outershield® operan en
polaridad positiva CDEP (DC+).

8 Lincoln Electric Holdings, Inc. THE WELDING EXPERTS ®

 Fundentes Internos

Ya sabemos que los elementos internos del alambre tubular, como el

Potasio, Silicio, Sodio y Titanio, nos ayudan a estabilizar el arco, formar
escoria, desoxidar y desnitrificar, pero en los Outershield® también
aparecen este tipo de elementos:

Carbono Aumenta la dureza y resistencia a la tracción

Manganeso Desoxida y aumenta la resistencia a la tracción

Molibdeno Aumenta la dureza y resistencia a la tracción

Níquel Mejora la dureza, tenacidad, resistencia a

la tracción y resistencia a la corrosión

11 Lincoln Electric Holdings, Inc. THE WELDING EXPERTS ®

 • En el electrodo tubular protegido
con gas la extensión del
electrodo (E.S.O.) es muy
similar al utilizado en el proceso
GMAW en transferencia spray
(3/4” a 1-1/4”).

• Una extensión muy larga del

electrodo causa un arco
inestable, aumento de
salpicadura y disminución de la
penetración.

12 Lincoln Electric Holdings, Inc. THE WELDING EXPERTS ®

 Outershield: Mezcla o CO2?

• El CO2 es un gas activo, significa que reacciona con algunos elementos

en la soldadura. Se pierde mayor aleación desde el metal fundido,
resultando en una baja en las propiedades mecánicas.

• Por otro lado el Argón, un gas inerte, no reacciona en el arco. Entonces

mayor elementos de aleación quedan presentes en la poza de soldadura,
incrementando las propiedades mecánicas.

• El nivel de hidrogeno también juega un rol importante. Se designan con la

letra “H”, que indica el contenido de hidrogeno por cada 100 gramos de
metal depositado.

13 Lincoln Electric Holdings, Inc. THE WELDING EXPERTS ®

 Gases de Protección para FCAW - GS

Dióxido de Carbono :
Bajo Costo
No produce transferencia en spray
Menos irradiación de calor
Mayor penetración
Menor resistencia del material depositado
Es menos susceptible a marcas de gas

14 Lincoln Electric Holdings, Inc. THE WELDING EXPERTS ®

 Gases de Protección para FCAW - GS

Mezclas de 75/85 Ar/CO2

 Mejores propiedades Mecánicas (Charpy, tracción,

cedencia)
 Poca Salpicadura
 Mejor transferencia de arco
 Nivel de humo bajo
 Más alta tasa de deposición especialmente en fuera
de posición
 Menos penetración (al mismo amperaje)

15 Lincoln Electric Holdings, Inc. THE WELDING EXPERTS ®

 Gases de Protección para FCAW - GS

Partes del Sistema de Gas de Protección para Proceso FCAW GS.

Medidor de Presión del Flujómetro.

Cilindro.

Válvula CGA del

Cilindro.

Manguera para
Cilindro de Gas de Gas.
Protección.
®

16 Lincoln Electric Holdings, Inc. THE WELDING EXPERTS ®

 Gases de Protección para FCAW - GS

Flujometro Manómetro de
Lt/min alta
Pie3/hora
(SCFH)

Salida de
manguera

17 Lincoln Electric Holdings, Inc. THE WELDING EXPERTS ®

 Clasificación AWS para
Alambres Tubulares

E7XT-Y
Electrodo
70.000 Lbs/pul2 Mín. Resistencia a la
tracción
Posición de soldadura
(0=plana u Horizontal, 1= todas)
Electrodo Tubular
Cantidad de pasos, polaridad y uso de gas

18 Lincoln Electric Holdings, Inc. THE WELDING EXPERTS ®

 Outershield

• Toda posición.
• Arco suave.
• Remoción de escoria fácil.
• Se puede utilizar backing.

19 Lincoln Electric Holdings, Inc. THE WELDING EXPERTS ®

 Outershield

• Uso con Mezcla Ar-CO2

• Toda posición.
• Arco suave.
• Remoción de escoria fácil.
• Mínima Salpicadura.

20 Lincoln Electric Holdings, Inc. THE WELDING EXPERTS ®

 Outershield

• Impacto a -40°C.
• Solo con CO2.
• Cumple con AWS D1.8.
• Toda posición.
• H4: Bajo Hidrógeno
• PARA ANTI-ABRASIVOS
• PARA ALTA RESISTENCIA

21 Lincoln Electric Holdings, Inc. THE WELDING EXPERTS ®

 Outershield

• Solo con CO2..

• Toda posición.
• H4: Bajo Hidrógeno

22 Lincoln Electric Holdings, Inc. THE WELDING EXPERTS ®

 Outershield

• Mezcla 75 - 85% Arg / Co2

• Toda posición.
• H4: Bajo Hidrógeno

23 Lincoln Electric Holdings, Inc. THE WELDING EXPERTS ®

 Ventajas de FCAW - GS

Apariencia del cordón excelente

Muy poca salpicadura
Altas tasas de deposición
Propiedades mecánicas excelentes
Alta eficiencia (+90%)
Fácil re-encendido
Buenos para todas posiciones de soldadura
Producen depósitos de bajo contenido de hidrógeno
Permite una mayor variedad de aplicaciones
(inoxidables)

24 Lincoln Electric Holdings, Inc. THE WELDING EXPERTS ®

 Desventajas de FCAW - GS

Produce humo
Menos portabilidad por el uso de gas
Puede ser afectado por las brisas
Puede producir marcas de gas
Irradiación de calor alta
Produce escoria

25 Lincoln Electric Holdings, Inc. THE WELDING EXPERTS ®

 ®

26 Lincoln Electric Holdings, Inc. THE WELDING EXPERTS ®

 ®

27 Lincoln Electric Holdings, Inc. THE WELDING EXPERTS ®

 Innershield

El proceso FCAW-S, puede ser visto como a un electrodo

revestido dado vuelta al revés.
Sin embargo, a diferencia de SMAW, el proceso del alambre
tubular autoprotegido ofrece niveles de productividad más
elevados.
Los índices de deposición son equivalentes, en algunos casos,
superior a los obtenidos con la soldadura con gas de protección.

28 Lincoln Electric Holdings, Inc. THE WELDING EXPERTS ®

 Innershield

• Con FCAW-S, debe marcar el voltaje correcto

para el trabajo manual.
• En el proceso con el alambre autoprotegido,
cuando se enciende el arco, no hay nada entre
el metal fundido y la atmósfera excepto la
escoria y los gases de protección que se
producen internamente.
• Voltajes más elevados incrementan la longitud
del arco, que a su vez amplia el cono o el
ancho del arco. Este arco más amplio tiene
más exposición a la atmósfera.
• Es importante la longitud de arco adecuada, y
las fuentes de corriente CV ayudan a mantener
la longitud de arco constante.

29 Lincoln Electric Holdings, Inc. THE WELDING EXPERTS ®

 Innershield

• DCEN
• Versátil, para una gran variedad de
metales.
• Buena apariencia y fácil de soldar.
• Fácil remoción de escoria.
• Solidificación rápida.
• Transferencia tipo spray.
• Hasta ½ pulgada.

30 Lincoln Electric Holdings, Inc. THE WELDING EXPERTS ®

 Innershield
• DCEP
• Alta tasa deposito.
• Resistencia a fragilizacion por Hidrogeno.
• Suave, baja penetración.
• Solo Plano y Horizontal.
• Transferencia globular.
• Muy bajo azufre.

31 Lincoln Electric Holdings, Inc. THE WELDING EXPERTS ®

 Innershield
• DCEN
• Solidificación rápida.
• Para cordones de raíz sin baking.
• Transferencia tipo spray.
• Toda posición.
• Resistencia a bajas temperaturas.

32 Lincoln Electric Holdings, Inc. THE WELDING EXPERTS ®

 Innershield
• DCEN
• Alta tasa de deposito fuera de posición.
• Fácil de soldar con buena apariencia.
• Mínimas marcas de gas.
• Cumple con AWS D1.8.
• Transferencia tipo spray.
• Toda posición.
• Resistencia a bajas temperaturas.

33 Lincoln Electric Holdings, Inc. THE WELDING EXPERTS ®

 Pistolas para Innershield

PISTOLAS INNERSHIELD®
Pistolas y flexibles para
soldadura con
Innershield® para FCAW-S, son
resistentes, fiables, con bajo
peso para amperajes desde 250
hasta 600 amp.

34 Lincoln Electric Holdings, Inc. THE WELDING EXPERTS ®

 Alambres Tubulares Metal Cored

Metal Core :
Los alambres Metalcore combinan las caracteristicas del arco del proceso MIG
con el desempeño del proceso Tubular
No forman escoria ni salpicaduras especialmente utiles para
Maximas propiedades mecánicas y alta velocidad. Mayor en
Horizontal y Plano, robotizacion

Out-of-position welding can

be done with a pulsed
power source, or short-arc
welding procedure
Modo convencional se
puede soldar fuera de
posición en modo corto
circuito

35 Lincoln Electric Holdings, Inc. THE WELDING EXPERTS ®

 Alambres Tubulares Metal Cored

Usos

Bridge building

Shipbuilding

Aplicaciones Robóticas
General Construction
®

36 Lincoln Electric Holdings, Inc. THE WELDING EXPERTS ®

 Alambres Tubulares Metal Cored

•Contienen muy poco fundente

•No producen escoria
•Suelen ser para alta velocidad de soldadura
•Altas tasas de deposición
•Para aceros de baja aleación
•Exigen mayor limpieza
•Posición plana u horizontal
•Poca salpicadura
•Excelente apariencia de cordón
•Alta irradiación de calor
®

37 Lincoln Electric Holdings, Inc. THE WELDING EXPERTS ®

 Ventajas Alambres Metalcore

Los alambres Metalcore están especialmente diseñados para filetes en

posición 1F y 2F y juntas con bisel en posición 1G y 2G donde los espesores
son gruesos
Pocos silicatos
Virtualmente nada de salpicadura
Altas velocidades de avance
Buena penetración
Bajo aporte de calor (Transferencia pulsado, Rapid Arc, Rapid X)
Hidrógeno difusible H4
Limpieza post soldadura mínima

38 Lincoln Electric Holdings, Inc. THE WELDING EXPERTS ®

 Limitantaciones Alambres Metalcore

Baja portabilidad pues requiere de gas de protección

Para soldadura en posición requiere de transferencia pulsada

Muy exigente para el soldador. Los mejores rendimientos de obtienen en

aplicaciones mecanizadas o robóticas

Las mejores terminaciones se obtienen con transferencia spray y eso exige un gas
de alto costo relativo (>80% Argón)

Arco radiante de gran energía (Especialmente con mezclas de gases ricas en

Argón) lo que afecta el confort del soldador.

Se requieren antorchas refrigeradas por “agua”.

39 Lincoln Electric Holdings, Inc. THE WELDING EXPERTS ®

 Metal-Cored: Clasificación AWS

E70C-6M
Electrodo
70.000 Lbs/pul2 Mín. Resistencia a la
tracción

Electrodo Metal-Core
Resistencia al impacto
Gas de protección

40 Lincoln Electric Holdings, Inc. THE WELDING EXPERTS ®

 Metal-Cored: Clasificación AWS

41 Lincoln Electric Holdings, Inc. THE WELDING EXPERTS ®

 Comparativos de Alambres Tubulares Vs Solido
Metal-Cored: Clasificación AWS

42 Lincoln Electric Holdings, Inc. THE WELDING EXPERTS ®

 Comparativos de Alambres Tubulares Vs Solido

Alambre Macizo
Gas:
(Ar + CO2)

Alambre Tubular
E71T-1
Gas: 100 % CO2

43 Lincoln Electric Holdings, Inc. THE WELDING EXPERTS ®

 Comparativos de Alambres Tubulares Vs Solido
Metal-Cored: Clasificación AWS

44 Lincoln Electric Holdings, Inc. THE WELDING EXPERTS ®

 Comparativos de Alambres Tubulares Vs Solido

45 Lincoln Electric Holdings, Inc. THE WELDING EXPERTS ®

 Comparativos de Alambres Tubulares Vs Solido

46 Lincoln Electric Holdings, Inc. THE WELDING EXPERTS ®

 Comparativos de Alambres Tubulares Vs Solido

Por que alambres tubulares y/o metalcore?

Kilos Metal Depositado
VELOCIDAD DE DEPOSICIÓN = ---------------------------------- = Kg/Hr
Tiempo Arco Encendido
VELOCIDADES DE DEPOSICION PROMEDIO POR PROCESO
PROCESO CARACTERISTICA VEL DEPOSICION VEL DEPOSICION
[LBS/HR] [KGS/HR]
SMAW E7018 - DIAMETRO 1/8" (3,2 MM) 1.8 - 2.6 0.8 - 1.2
E7024 - DIAMETRO 5/32" (4.0 MM) 6.6 - 8.4 3.0 - 3.8
SMAW E7024 - DIAMETRO 3/16" (5,0 MM) 9.0 - 11.0 4.2 - 5.3
GMAW TRANSF CC - DIAM 0,045" (1,2 MM) 2,0 - 4,0 0,9 - 1,8
TRANF SPRAY - DIAM 0,045" (1,2MM) 8,0 - 10,0 3,6 - 4,5
Tubulares
OUTERSHIELD MC ALTA DEPOSICION 15,0 - 20,0 6,8 - 9,1
FCAW TODA POSICION 4,0 - 8,0 1,8 - 3,6
INNR/LINCORES M ALTA DEPOSICION 7/64" (2.8mm) FCW 10,0 - 24,0 4,5 - 10,9
SAW UN ALAMBRE SOLIDO 1/8" (3,2MM) 10,0 - 20,0 8,9 - 11,6
410,410Nimo UN ALAMBRE TUBULAR 1/8" (3.2mm) 11,44 - 26,18 7,2 - 11,9

Velocidad de Deposito : 100 % Superior a GMAW ®

47 Lincoln Electric Holdings, Inc. THE WELDING EXPERTS ®

 Comparativos de Alambres Tubulares Vs Solido
Por que los alambres tubulares y/o
metalcore ? KILOS METAL DEPOSITADO
RENDIMIENTO % = ------------------------------------------- x 100
KILOS APORTE UTILIZADOS

NOMENCLATURA
PROCESO
AWS Rendimiento
ARCO SUMERGIDO / ALAMBRE SOLIDO SAW 100%
SEMIAUTOMÁTICO ALAMBRE SÓLIDO EN SPRAY GMAW 97%
SEMI ALAMBRE SÓLIDO EN CORTO CIRCUITO GMAW 93%
ALAMBRES TUBULARES CON CORAZÓN DE METAL MCAW 95%
ALAMBRES TUBULARES BAJO GAS (OUTER) FCAW 86%
ALAMBRES TUBULARES AUTOPROTEGIDOS (INNER) FCAW 83%
ELECTRODOS REVESTIDOS SMAW 65%

Rendimiento 27 – 46% Superior al SMAW

48 Lincoln Electric Holdings, Inc. THE WELDING EXPERTS ®

 ®

49 Lincoln Electric Holdings, Inc. THE WELDING EXPERTS ®
