Nro.

Automatización Industrial Página

Tema : Código :
Arranque estrella triangulo para motores eléctricos trifásicos Semestre:
Grupo :
Nota: Apellidos y Nombres: Lab. Nº : 3

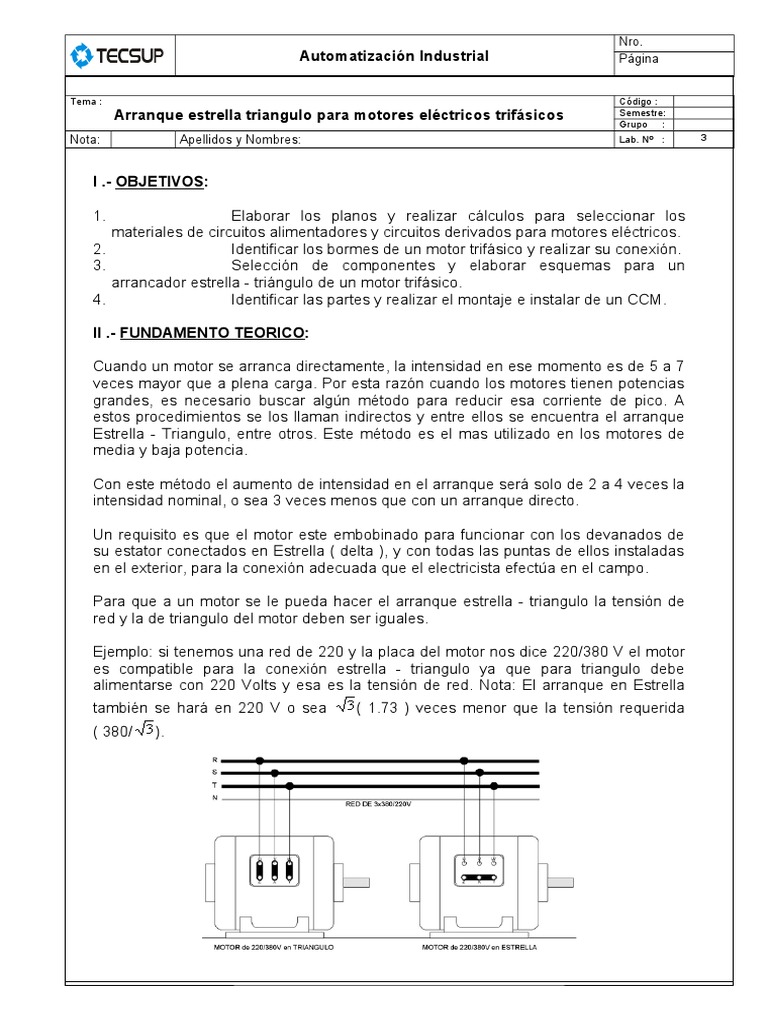

I .- OBJETIVOS:

1. Elaborar los planos y realizar cálculos para seleccionar los

materiales de circuitos alimentadores y circuitos derivados para motores eléctricos.
2. Identificar los bormes de un motor trifásico y realizar su conexión.
3. Selección de componentes y elaborar esquemas para un
arrancador estrella - triángulo de un motor trifásico.
4. Identificar las partes y realizar el montaje e instalar de un CCM.

II .- FUNDAMENTO TEORICO:

Cuando un motor se arranca directamente, la intensidad en ese momento es de 5 a 7

veces mayor que a plena carga. Por esta razón cuando los motores tienen potencias
grandes, es necesario buscar algún método para reducir esa corriente de pico. A
estos procedimientos se los llaman indirectos y entre ellos se encuentra el arranque
Estrella - Triangulo, entre otros. Este método es el mas utilizado en los motores de
media y baja potencia.

Con este método el aumento de intensidad en el arranque será solo de 2 a 4 veces la

intensidad nominal, o sea 3 veces menos que con un arranque directo.

Un requisito es que el motor este embobinado para funcionar con los devanados de
su estator conectados en Estrella ( delta ), y con todas las puntas de ellos instaladas
en el exterior, para la conexión adecuada que el electricista efectúa en el campo.

Para que a un motor se le pueda hacer el arranque estrella - triangulo la tensión de

red y la de triangulo del motor deben ser iguales.

Ejemplo: si tenemos una red de 220 y la placa del motor nos dice 220/380 V el motor
es compatible para la conexión estrella - triangulo ya que para triangulo debe
alimentarse con 220 Volts y esa es la tensión de red. Nota: El arranque en Estrella
también se hará en 220 V o sea ( 1.73 ) veces menor que la tensión requerida
( 380/ ).
 Nro.
Automatización Industrial Página

III .- EQUIPOS Y MATERIALES:

 Multímetro digital.
 CCM.

IV .- OPERACIONES:

1. Dibujar los esquemas.

2. Hacer la leyenda.
3. Hacer la lista de equipos y materiales.
4. Realizar la conexión para un arranque estrella - triángulo de un motor trifásico.
5. Realizar las pruebas de funcionamiento.

V .- SEGURIDAD:

VI .- DESCRIPCIÓN DE LA TAREA:

1. Revisar el esquema del circuito de mando y fuerza para el arranque estrella -

triángulo de un motor trifásico.
2. Realizar la conexión de los distintos componentes para el arranque estrella -
triángulo de un motor trifásico.
3. Comprobar el circuito con el multímetro.
4. Alimentar el circuito de mando y fuerza, realizar una prueba en vacío.
5. Conectar el motor trifásico.
6. Alimentar los circuitos de mando y fuerza y realizar las pruebas de
funcionamiento.
 Nro.
Automatización Industrial Página

VII .- EVALUACIÓN:

1. Realizar la lista de materiales para un arranque estrella - triángulo de un motor

trifásico.

ITEM DESCRIPCIÓN UNIDAD CANT.

1
2
3
4
5
6
7
8
9
10

2. De acuerdo al Circuito de mando para un arranque estrella - triángulo de un

motor trifásico mostrado, explique en sus propios términos el funcionamiento del
mismo.
 Nro.
Automatización Industrial Página

3.

Dibujar el circuito de fuerza para un arranque estrella - triángulo de un motor trifásico.

 Nro.
Automatización Industrial Página

VIII.- Observaciones y conclusiones (dar como mínimo 7 observaciones y 7

conclusiones):
 Nro.
Automatización Industrial Página

VIII.- Observaciones y conclusiones (dar como mínimo 7 observaciones y 7

conclusiones):
