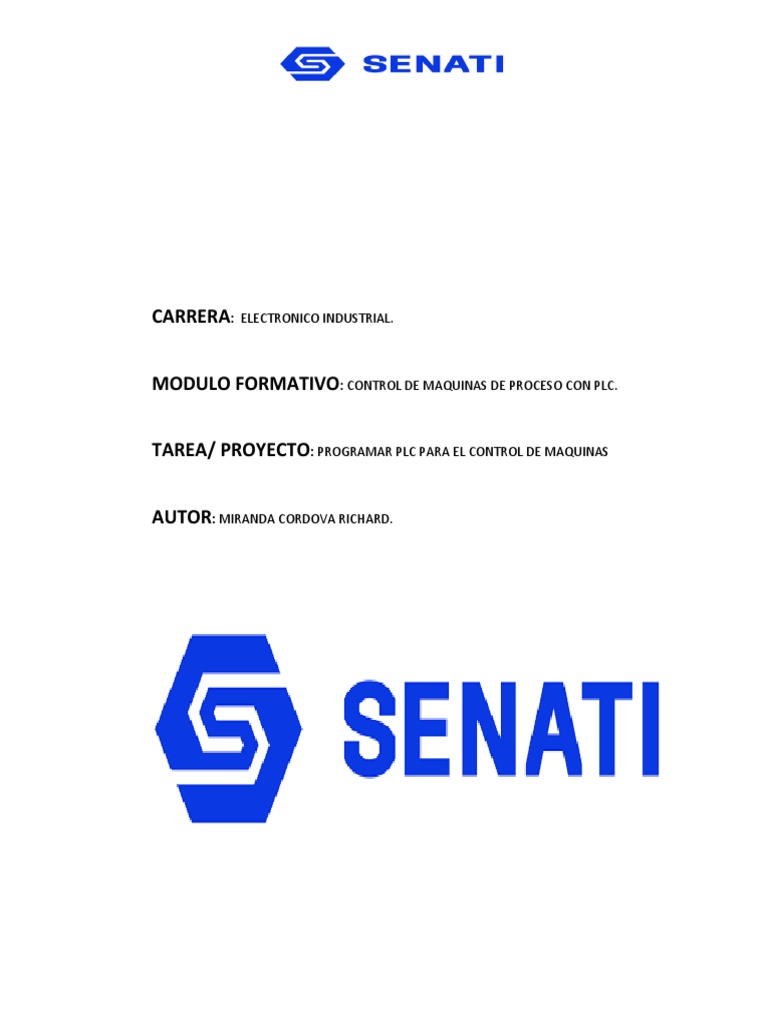

CARRERA: ELECTRONICO INDUSTRIAL.

MODULO FORMATIVO: CONTROL DE MAQUINAS DE PROCESO CON PLC.

TAREA/ PROYECTO: PROGRAMAR PLC PARA EL CONTROL DE MAQUINAS

AUTOR: MIRANDA CORDOVA RICHARD.

DESARROLO DEL PROYECTO.

El Proyecto basicamente es crear un control a partir de el software de programacion

TIA PORTAL que usa un lenguaje con distintas funciones, que el PLC puede
reconocer o leer ciertas programaciones.
Para realizer esta tarea, de crear y ejecutar el Proyecto de aranque directo y con HMI
seguiremos los siguientes procedimientos:
1. Creamos el Proyecto y ponemos el titulo, ARRANQUE DIRECTO DE UN MOTOR
TRIFASICO.

Creamos el Proyecto y le damos en ‘’vista del Proyecto’’ para poder agregar dispositivo en
‘’controladores’’ ubicamos, SIMATIC S7-1200 y para trabajar en forma de simulacion
agregamos CPU 1214C AC/DC/Rly y 6ES7 214-1BG40-0XB0 y ponemos ‘’haceptar’’.
2. Procedemos a verificar la direccion del el IP del PLC creado.

3. En bloque de programas abrir el MAIN [OB1] y tenemos la ventana de programacion.

 4. Relizamos la programacion de arranque directo conciderando laas intradas al modulo de plc y
salidas:
 Como entradas virtuales tenemos:
M2.0: RELE_VIRTUAL
M2.1: PARADA_VIRTUAL
M2.2: MARCHA_VIRTUAL
 Entradas digitales del plc:
I0.0: RELE
I0.1: PARADA
I0.2: MARCHA
 Y como salida el contactor:
Q0.0: CONTACTO DEL MOTOR

Y la programacion seria de siguiente forma:

5. Ahora agregamos el HMI:
AL creal el HMI tenemos que haceguarno de que este correctamente comunicados con el PLC para pder
simular.

6. Vamos a considerar un paso activar las marcas de ciclo para poder usar en nuestro proyecto
como se ve en la imagen de abajo.
Y lo podemos encontrar en las propiedades del plc y en marcas de sistema de ciclo.

7. Con los elementos de libreria diseñamos nuetro HMI de forma que se pueda ver claro visible
los objetos para el monitoreo monitorio
 8. Al culminar el diseño y el HMI precedemos a compilar y cargar dispositivo y simulamos como
se observa en la imagen.

Como se observa en esta imagen de la parte de bajo ya se pudo simular correctamente y podemos
monitorear por la pantalla HMI ya que estan con ma direccion de memoria.
9. Como ultimo paso para el Proyecto es encender y apagar y que funcione correctamente el
selector de emergencia es muy importante en las imagnes de la parte inferior se observa el
correcto funcionamiemto.
1MOTOR EN SIMULACION APAGADO

2 MOTOR ENCENDIDO

3 PARADA DE EMERGENCIA CON EL RELE

¿que es un fc y cuando debo usar para administrar un programa de
control en el plc?

Por ejemplo, podemos crear un FC1 y un FC2. En el FC1 desarrollar un programa que sume a
+b y nos de c. En el FC2, hacer varias llamadas al FC1 para que nos haga varias sumas.

El bloque FC1 denominado «sumar» lo reutilizamos y contendrá variables de entrada y salida

mientras que el FC2 simplemente lo usaremos llamándolo desde el OB1 y lo denominaremos
‘’todas_las_sumas’’ haciendo una única llamada desde el OB1 a este bloque.
No tiene ninguna importancia la falta de remanencia de las posibles variables intermedias ya
que lo que realiza es un cálculo matemático en cada ciclo.

¿en el TIA PORTAL, que tipo de funciones de bloque distintos hay

para estructurar un programa?

Para la programación estructurada en el TIA PORTAL, existen los siguientes bloques:

OB (bloque de organización): Un OB es llamado por el sistema operativo de forma cíclica y

constituye la interfaz entre el programa de usuario y el sistema operativo.

FB (bloque de función): Necesita un área de memoria asignada para cada llamada instancia. Al
llamar a un FB se le puede asignar un bloque de datos (DB) como bloque de datos instancia.

FC (función): Un FC no tiene ningún área de memoria asignada. Los datos locales de una
función se pierden tras ejecutar la función
 CONCLUCION:

El arranque directo no es recomendable para hacer funcionar el motor con distintas

caracteristicas.

ya que en correcto considerar el esfuerso que realiza el motor para romper o salir de la inercia y
te nemos que pensar en un en el tiempo que requiere para ello.

pero en este informe solo tratamos sobre el uso y ejercicio de software de tia portal.
