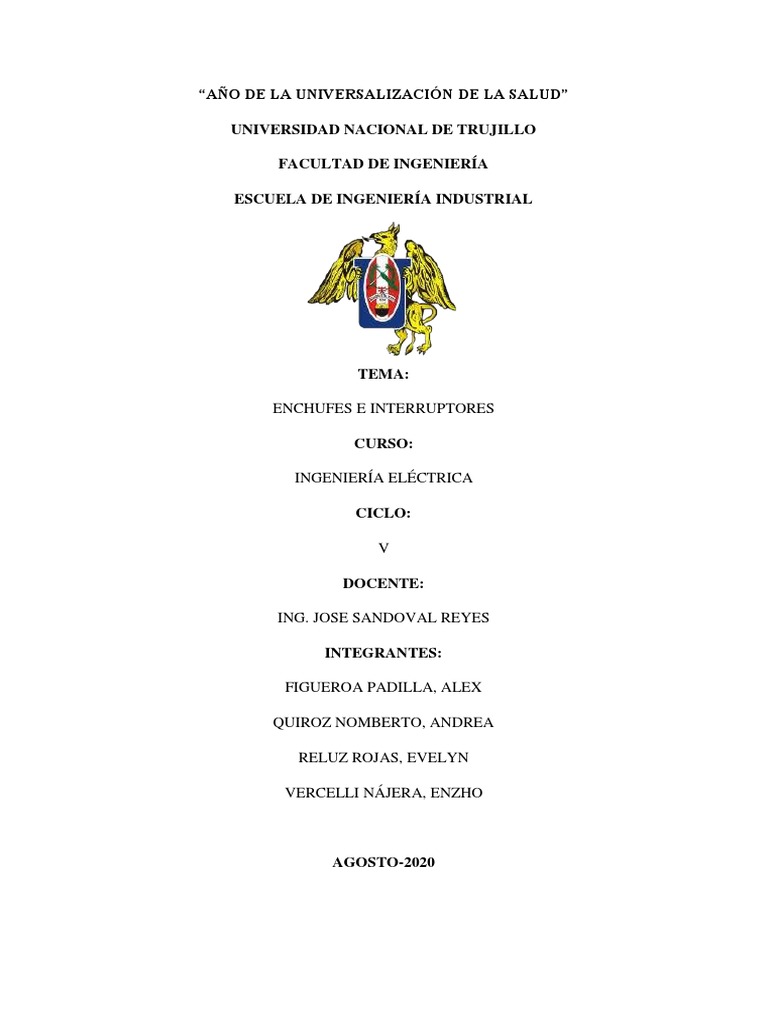

“AÑO DE LA UNIVERSALIZACIÓN DE LA SALUD”

UNIVERSIDAD NACIONAL DE TRUJILLO

FACULTAD DE INGENIERÍA

ESCUELA DE INGENIERÍA INDUSTRIAL

TEMA:

ENCHUFES E INTERRUPTORES

CURSO:

INGENIERÍA ELÉCTRICA

CICLO:

DOCENTE:

ING. JOSE SANDOVAL REYES

INTEGRANTES:

FIGUEROA PADILLA, ALEX

QUIROZ NOMBERTO, ANDREA

RELUZ ROJAS, EVELYN

VERCELLI NÁJERA, ENZHO

AGOSTO-2020
 INDICE
I. INTRODUCCIÓN
II. CONTENIDO
1. ENCHUFES
1.1. ¿QUÉ SON LOS ENCHUFES?
1.2. HISTORIA DEL ENCHUFE
1.3. PARTES DEL ENCHUFE
1.3.1. Clavija o Enchufe Macho
1.3.2. Tomacorriente o Enchufe Hembra:
1.3.2.1. Enchufe Empotrado
1.3.2.2. Enchufe de Superficie
1.4. TIPOS DE ENCHUFES
1.4.1. EN EL PERÚ
1.4.2. EN EL MUNDO
1.4.3. EN LA INDUSTRIA
1.4.3.1. Ventajas del enchufe industrial sobre el doméstico
1.4.3.2. Especificaciones del enchufe industrial:
2. INTERRUPTORES
2.1. ¿QUÉ SON LOS INTERRUPTORES?
2.2. HISTORIA DEL INTERRUPTOR
2.3. CLASIFICACIÓN DE LOS INTERRUPTORES
2.3.1. ACTUANTES
2.3.2. PULSADORES
2.3.3. CANTIDAD DE POLOS
2.3.4. CANTIDAD DE VÍAS
2.3.5. COMBINACIONES
2.4. TIPOS DE INTERRUPTORES
2.4.1. MAGNETOTERMICO O AUTOMÁTICO
2.4.2. DIFERENCIAL
2.4.3. REED SWITCH
2.4.4. CENTRÍFUGO
2.4.5. DE TRANSFERENCIA
2.4.6. DIP
2.4.7. HALL EFFECT SWITCH
2.4.8. INERCIAL
2.4.9. DE MEMBRANA
2.4.10. DE NIVEL
2.5. CARACTERÍSTICAS DE UN INTERRUPTOR DE CALIDAD
2.6. ESQUEMAS FUNCIONALES
III. CONCLUSIÓN
IV. ANEXOS
V. REFERENCIAS BIBLIOGRÁFICAS
I. INTRODUCCIÓN

El presente informe se refiere al tema de enchufes e interruptores. Es evidente que tanto

los enchufes como los interruptores juegan un papel clave en electricidad. Siendo
elementos necesarios para el sistema de iluminación, así como para hacer funcionar
cualquier elemento eléctrico. Antiguamente la variedad de modelos que teníamos a
nuestra disposición, en cuanto a estos elementos, era muy limitada, sin embargo,
hablamos de una amplia diversidad de modelos de interruptores y enchufes.

Esta investigación tiene como prioridad dar a conocer diversos puntos referidos a los
enchufes e interruptores, esos puntos son los siguientes: definición, utilidad, origen,
fabricación, tipos en Perú, en el mundo y en la industria, así como, la instalación y
características de cada uno de ellos. Los enchufes e interruptores aparte de tener estética
y funcionalidad, sus mecanismos eléctricos cumplen con un objetivo muy importante
como es el de otorgar la mayor seguridad.

Sabemos claramente que los humanos poseen una capacidad extraordinaria para
adaptarse a su entorno. La luz es muy importante porque es un elemento esencial de
nuestra capacidad de comprender el entorno, ya que la mayor parte de la información
que recibimos a través de los sentidos la obtenemos por medio de la vista. Es por ello
que sin enchufes ni interruptores el rompecabezas de este patrón de vida, estaría
incompleto.

Para finalizar, hacemos la siguiente pregunta: “¿Alguna vez has imaginado vivir hoy sin
electricidad?” Actualmente, la electricidad ha resurgido con más fuerza que nunca por
su extensa utilización en el campo de las telecomunicaciones, el transporte, la
investigación y el desarrollo industrial.
II. CONTENIDO
1. ENCHUFES
1.1. ¿QUÉ SON LOS ENCHUFES?
El término enchufe es el que se utiliza específicamente para designar al
elemento que permite que se conecte un aparato eléctrico al servicio de
electricidad o corriente. En otras palabras, se podría decir que el enchufe actúa
como intermediario entre la corriente de electricidad (que sin el enchufe sería
mucho menos fácil de controlar) y el elemento que la necesita para funcionar.
Hay diferentes tipos de enchufes de acuerdo a cada necesidad de energía, así
como también a las necesidades técnicas de cada aparato.

1.2. HISTORIA DEL ENCHUFE

Para hablar sobre la historia del enchufe hay que zambullirse en los últimos
fogonazos del siglo XIX, la época de los inventores, el primer gran empujón de
progreso técnico y la expansión de la electricidad. Las calles se iluminaron con
el alumbrado eléctrico y a las casas también llegaron las bombillas.
Al principio en los hogares solo había luz, pero pronto surgieron algunos
electrodomésticos, como una tostadora, y con ellos la necesidad de conectarlos
a la red eléctrica. Decir que el método que se empleaba era rudimentario resulta
benévolo. Los aparatos se conectaban directamente al cableado que llegaba al
hogar. Hubo quien quiso erradicar esta instalación de riesgo y así surgió el
concepto de enchufe, aunque aún quedaba para que este se configurara en la
idea que tenemos hoy.
En Estados Unidos, el industrial Harvey Hubbell inventó un conector [Anexo 1]
que permitía a los dispositivos que no eran bombillas enchufarse a la corriente
eléctrica. Su intención era que una persona sin conocimientos de electricidad
pudiera utilizar una tostadora. Él mismo adaptó posteriormente su diseño dando
lugar a un dispositivo con dos protuberancias, al que después se le añadiría otra
más en 1928, la toma de tierra, orientada a hacer más segura la conexión.
En otros países, otras mentes pioneras inventaron sus propias formas de enchufe
y nadie se preocupó de la compatibilidad. Porque, al fin y al cabo, en aquellos
momentos nadie llevaba aparatos eléctricos de un lado a otro. Los
electrodomésticos eran cualquier cosa menos portátil. De ahí que haya
diferentes tipos de enchufes que se mencionarán más adelante.

1.3. PARTES DEL ENCHUFE

Un enchufe está formado por dos elementos: clavija y tomacorriente (o toma de
corriente), que se conectan uno al otro para establecer una conexión que permita
el paso de la corriente eléctrica.
1.3.1. Clavija o Enchufe Macho
Un enchufe macho o clavija es una pieza de material aislante de la que
sobresalen varillas llamadas espigas metálicas que se introducen en el
 enchufe hembra para establecer la conexión eléctrica. Por lo general, se
encuentra en el extremo del cable de un dispositivo. Su función es
establecer una conexión eléctrica con la toma de corriente que se pueda
manipular con seguridad. Existen clavijas de distintos tipos y formas, que
varían según las necesidades y normas de cada producto o país.
1.3.2. Tomacorriente o Enchufe Hembra:
El enchufe hembra, tomacorriente o toma de corriente, generalmente se
sitúa en la pared, ya sea colocado de forma superficial (“enchufe de
superficie”) o empotrado en la pared montado en una caja (o
“tomacorriente empotrado”), siendo este el más común. Como mínimo,
constan de dos piezas metálicas, que reciben a sus homólogas macho, para
permitir la circulación de la corriente eléctrica.
1.3.2.1. Enchufe Empotrado
El enchufe hembra de superficie, en el pasado, ha sido muy utilizado
para instalaciones antiguas por su facilidad de instalación, al no
precisar de obras. Sigue siendo utilizado para ampliar (a menudo de
manera fraudulenta y peligrosa) las instalaciones principales,
normalmente del tipo empotrado, por esas mismas razones. Existen
líneas de fabricación de este tipo de producto destinadas
específicamente a lugares rústicos o casas antiguas, cuyo exterior se
asemeja a los primeros interruptores, y a menudo, fabricados con
materiales como la porcelana o la baquelita.
1.3.2.2. Enchufe de Superficie
La parte exterior sirve para impedir el contacto con las partes con
tensión y para embellecer el aspecto del artefacto. En la actualidad,
la parte exterior viene separada de la interior, incluso se suelen
vender por separado. Es importante señalar que existen, en cada país,
estándares de medida.
1.4. TIPOS DE ENCHUFES
1.4.1. EN EL PERÚ
Mientras que gran parte del norte de Perú opera con la misma forma de
enchufe que los Estados Unidos (Tipo A), partes de la región y la mayor
parte del sur de Perú usan lo que se conoce como salidas de tipo B y C. Todo
el país funciona con corrientes de 220 voltios y una frecuencia de 60 hercios
(ciclos por segundo), que es más alto que el estándar de 110 voltios de
Estados Unidos.
1.4.2. EN EL MUNDO
Hay al menos 15 tipos de enchufes diferentes en todo el mundo. Una
circunstancia que se convierte en una molestia cuando viajamos, a la hora
de cargar dispositivos, usar una maquinilla de afeitar eléctrica o un secador
de pelo.
 Para cuando se inventaron los enchufes ya existían diferencias de voltaje y
frecuencia en la corriente que atravesaba unos y otros países. Y Harvey
Hubbell no había sido el único en todo el mundo que tuvo la idea de crear
un conector y así evitar un buen número de electrocuciones gratuitas. Solo
fue el primero en Estados Unidos, donde se usó su diseño.
Así, en Europa existen tres principales tipos de enchufes, como son C, E, y
F, todos compatibles entre ellos. Estos se usan también en una parte de
Oriente Medio, un buen puñado de países de África y algunos de
Latinoamérica. Además, existe el tipo G británico, que se replica en
antiguos territorios coloniales, como el sureste asiático y países africanos.
Ni que decir tiene el modelo de Estados Unidos (A/B) se exportó a otros
países, especialmente a toda la región latinoamericana de su influencia,
pero también a Japón, Filipinas o Arabia Saudí.
1.4.3. EN LA INDUSTRIA
Lo primero que se debe saber de los enchufes industriales, es que han sido
diseñados para utilizarlos en condiciones severas de operación, incluyendo
ambientes especiales. Ellos vienen adaptados para cualquier situación,
pueden resistir agentes químicos y circunstancias mecánicas duras, también
resisten choques repetitivos, caídas y subidas de potencial.
1.4.3.1. Ventajas del enchufe industrial sobre el doméstico

1.4.3.1.1. Código de color

Al elegir el enchufe no nos equivocaremos con su voltaje.
1.4.3.1.2. Diseño anti choque eléctrico
El pin de tierra es más largo y más seguro.
1.4.3.1.3. Alta valoración de protección
Materiales altamente dieléctricos y diseño funcional.
1.4.3.1.4. Duración
Vida útil de 10 años
1.4.3.2. Especificaciones del enchufe industrial:

1.4.3.2.1. Material
Plástico, buen aislante.
1.4.3.2.2. Conductor eléctrico
Latón, de este material se hacen los pines.
1.4.3.2.3. Corriente
16A, 32A, 63A y 125ª.
1.4.3.2.4. Tensión
Hasta 1000v.
 1.4.3.2.5. Polos
Depende del tipo de enchufe
1.4.3.2.6. Protección de entrada
Grado de resistencia al polvo y agua.
2. INTERRUPTORES
2.1. ¿QUÉ SON LOS INTERRUPTORES?
El interruptor es el dispositivo eléctrico que utilizamos para abrir y cerrar el paso
de la corriente en un circuito eléctrico, puede estar empotrado en la pared,
superpuesto, o bien intercalado en un cable. El interruptor hace posible que un
aparato esté permanentemente conectado a su enchufe permitiendo que pase o no
la corriente eléctrica. Normalmente se componen de una caja cerrada, de diversas
formas, en cuyo interior se encuentran los bornes (terminales metálicos) en los
que se conectan los extremos del cable. Un interruptor eléctrico es un dispositivo
que permite desviar o interrumpir el curso de una corriente eléctrica.
2.2. HISTORIA DEL INTERRUPTOR
El interruptor aparece en los inicios de la utilización de la energía eléctrica,
aproximadamente en el último tercio del siglo XIX, para facilitar el encendido
del alumbrado y sobre todo evitar el riesgo de electrocutarse. Los primeros eran
de arco eléctrico que se corroían con facilidad, eran de difícil uso y con poca
duración. El ingeniero británico John Henry Holmes inventó en 1884 los
interruptores con interrupción rápida. Respecto a los de arco voltaico, eran mucho
más fáciles de usar y tenían una vida más larga. Serán la base de los que
actualmente utilizamos.
A principios de siglo XX las casas con luz eléctrica aún eran escasas, solo
disponía de ella las familias acomodadas. En estos momentos los interruptores se
realizaban de porcelana, un buen difusor de la electricidad, y no solían ser
empotrados. Entre 1910 a 1930 aproximadamente, la iluminación eléctrica
empezó a generalizarse. Eran en general de latón dorado y empezaron a
empotrarse en las paredes. Con el paso del tiempo se empezaron a realizar con
materiales como la baquelita y el PVC, materiales plásticos, más dúctiles,
económicos y adaptables.
Interruptores con los que nos convertimos un poco en dioses y “hacemos la luz”
a voluntad.
2.3. CLASIFICACIÓN DE LOS INTERRUPTORES
2.3.1. ACTUANTES
Al accionarlos; abren o cierran un circuito.
2.3.2. PULSADORES
Requiere que el operador mantenga la presión sobre el actuante.
2.3.3. CANTIDAD DE POLOS
 Son la cantidad de circuitos individuales que controla el interruptor. Un
ejemplo de interruptor de un solo polo es el que usamos para encender una
lámpara. Los hay de 2 o más polos. Por ejemplo, si queremos encender un
motor de 220 voltios y a la vez un indicador luminoso de 12 voltios
necesitaremos un interruptor de 2 polos, un polo para el circuito de 220
voltios y otro para el de 12 voltios.
2.3.4. CANTIDAD DE VÍAS
Es la cantidad de posiciones que tiene un interruptor. Nuevamente, el
ejemplo del interruptor de una sola vía es el utilizado para encender una
lámpara: en una posición enciende la lámpara mientras que en la otra se
apaga.
Los hay de 2 o más vías. Un ejemplo de un interruptor de 3 vías es el que
usaríamos para controlar un semáforo donde se enciende una bombilla de
cada color para cada posición o vía.
2.3.5. COMBINACIONES
Se pueden combinar las tres clases anteriores para crear diferentes tipos de
interruptores.
2.4. TIPOS DE INTERRUPTORES
2.4.1. MAGNETOTERMICO O AUTOMÁTICO
Actúan en caso de cortocircuito o de sobrecarga de corriente.
2.4.2. DIFERENCIAL
Su función es proteger a las personas de las derivaciones o fugas de corriente
causadas por faltas de aislamiento. Se caracterizan por poseer una alta
sensibilidad (detectan diferencias de corriente orden de los mA) y una rápida
operación.
2.4.3. REED SWITCH
Es un interruptor encapsulado en un tubo de vidrio al vacío que se activa al
encontrar un campo magnético.
2.4.4. CENTRÍFUGO
Se activa o desactiva a determinada fuerza centrífuga. Se usa como
protección en los motores.
2.4.5. DE TRANSFERENCIA
Traslada la carga de un circuito a otro en caso de fallo de energía. Utilizado
tanto en subestaciones eléctricas como en industrias.
2.4.6. DIP
(del inglés “dual in-line package”). Usado en electrónica. Se refiere a una
línea doble de contactos. Consiste en una serie de múltiples micro
interruptores unidos entre sí.
2.4.7. HALL EFFECT SWITCH
 También usado en electrónica, es un contador que permite leer la cantidad
de vueltas por minuto que está dando un imán permanente y entregar pulsos.
2.4.8. INERCIAL
Mide la aceleración o desaceleración del eje de coordenadas sobre el cual
esté montado. Por ejemplo, los instalados para disparar las bolsas de aire de
los automóviles. En este caso, se deben instalar laterales y frontales para
activar las bolsas de aire laterales o frontales según donde el automóvil
reciba el impacto.
2.4.9. DE MEMBRANA
Generalmente colocados directamente sobre un circuito impreso. Se usan en
algunos controles remotos, los paneles de control de microondas, etc.
2.4.10. DE NIVEL
Usado para detectar el nivel de un fluido en un tanque.
2.5. CARACTERÍSTICAS DE UN INTERRUPTOR DE CALIDAD
2.5.1. Mecanismo de interrupción
Accionado por resorte de alto desempeño.
2.5.2. Parte moldeadas en policarbonato
Auto extinguible y resistente al impacto.
2.5.3. Partes moldeadas en polipropileno
Auto extinguible y resistente al impacto.
2.5.4. Terminales y balancín fabricados 100% en latón
Resistencia a la corrosión y excelente conducción eléctrica.
2.5.5. Contacto con doble punto de plata
Evita el arco eléctrico, mejor conducción eléctrica y 40 000 maniobras de
operación.
2.5.6. Bornes de conexión
Protegido y orientados, con capacidad para 2 conductores calibre 12 AWG,
permite realizar derivación con facilidad y rapidez de instalación.
2.6. ESQUEMAS FUNCIONALES
2.6.1. UNIPOLAR
2.6.1.1. Circuito de Iluminación Con Neutro
Al apagar el foco el interruptor simple desconecta la única fase viva. El
neutro es el que está unido al foco y no hay ningún peligro para el
usuario en el caso de querer cambiar el foco o hacer mantenimiento.

2.6.1.2. Circuito de Iluminación Sin Neutro

Al apagar el foco el interruptor simple desconecta la única fase viva.
La otra fase está unida al foco y hay peligro para el usuario en el caso
de querer cambiar el foco o hacer mantenimiento.
2.6.2. BIPOLAR
El interruptor bipolar desconecta simultáneamente las dos fases vivas. El
usuario puede hacer un mantenimiento seguro con solo desconectar la carga
mediante el interruptor bipolar.

2.6.3. DE 3 VÍAS
2.6.4. DE 4 VÍAS
III. CONCLUSIÓN
De la información podemos concluir lo siguiente:
Los enchufes e interruptores tienen un papel muy importante en la electricidad por
ello es necesario conocerlos, de esa manera podremos diferenciarlos.
Con respecto al término enchufe se tiene que decir es un dispositivo eléctrico. Su
característica principal es conectar un aparato eléctrico o maquinaria a la red de
electricidad. Hay diferentes tipos de enchufes de acuerdo a cada necesidad de
energía.
En los últimos años del siglo XIX, llamado también, la época de los inventores,
hubo alguien quien quiso erradicar la instalación directa al cableado, pues
resultaba ser muy riesgosa. Y así es cómo surgió el concepto de enchufe.
El enchufe está formado por 2 elementos: clavija y tomacorriente. Conecta uno al
otro para establecer una conexión que permita el paso de la corriente eléctrica.
Tenemos que la clavija es considerada también como enchufe macho; y el
tomacorriente como enchufe hembra, este último puede ser catalogado como
enchufe empotrado y de superficie.
En Perú, específicamente el norte, utiliza el enchufe de tipo A; y en el sur del país,
usan las salidas de tipo B y C. Todo el país funciona con corrientes de 220 voltios
y una frecuencia de 60 hercios. En el mundo, hay 15 tipos de enchufes diferentes.
En la industria, los enchufes fueron diseñados para utilizarlos en condiciones
severas de operación, así como también, ambientes especiales; estos resisten
agentes químicos y circunstancias mecánicas duras, choques, caídas y subidas de
potencial.
Con respecto a la definición de interruptores, tenemos que decir que es un
dispositivo eléctrico. Su característica principal es abrir y cerrar el paso de la
corriente. Hace posible que un aparato esté permanentemente conectado a su
enchufe, permitiendo que pase o no la corriente eléctrica.
En el último tercio del siglo XIX, para facilitar el encendido del alumbrado y sobre
todo evitar el riesgo de electrocutarse, el ingeniero británico John Henry Holmes
los inventó en 1884 con interrupción rápida. En el siglo XX, los interruptores se
realizaban con porcelana y no solían ser empotrados.
Los interruptores se clasifican en actuantes, pulsadores, cantidad de polos,
cantidad de vías y, en, combinaciones.
Sus tipos son el magnetotérmico o automático, diferencial, reed switch,
centrífugo, de transferencia, dip, hall effect switch, inercial, de membrana y de
nivel.
Estos dos dispositivos electrónicos son muy útiles en la humanidad. A pesar de
que poseen una gran complejidad en su otra cara de estudio, nosotros hemos sido
capaces de entenderlos. Nos sirven y se aprovechan de distintos modos, haciendo
la vida humana más fácil y cómoda.
IV. ANEXOS
ANEXO 1:

ANEXO 2:
ANEXO 3:

ANEXO 4:

ANEXO 5:
ANEXO 6:

ANEXO 7:
V. REFERENCIAS BIBLIOGRÁFICAS

1. BIBLIOGRAFÍA
 Catálogo de Normas Técnicas Peruanas Sobre Seguridad Eléctrica – CID
INACAL (Centro de Información y Documentación – Instituto Nacional de
Calidad)
 Código Nacional de Electricidad, 2006, Ministerio de Energía y Minas
 Normas Técnicas Peruanas sobre aparatos electro domésticos, fusibles miniatura
y otras. Res. N° 24-2014/CNB-INDECOPI.-
2. LINKOGRAFÍA
 ¿Por qué un enchufe único en el mundo? -
https://verne.elpais.com/verne/2018/02/23/articulo/1519393770_623687.html
 Harvey Hubbell –
https://en.wikipedia.org/wiki/Harvey_Hubbell
 Enchufe
https://es.wikipedia.org/wiki/Enchufe#:~:text=Un%20enchufe%20est%C3%A1
%20formado%20por,paso%20de%20la%20corriente%20el%C3%A9ctrica.
 Enchufes según los países
https://blogthinkbig.com/existen-diferentes-tipos-enchufes-segun-los-paises
 Interruptor
https://es.wikipedia.org/wiki/Interruptor
