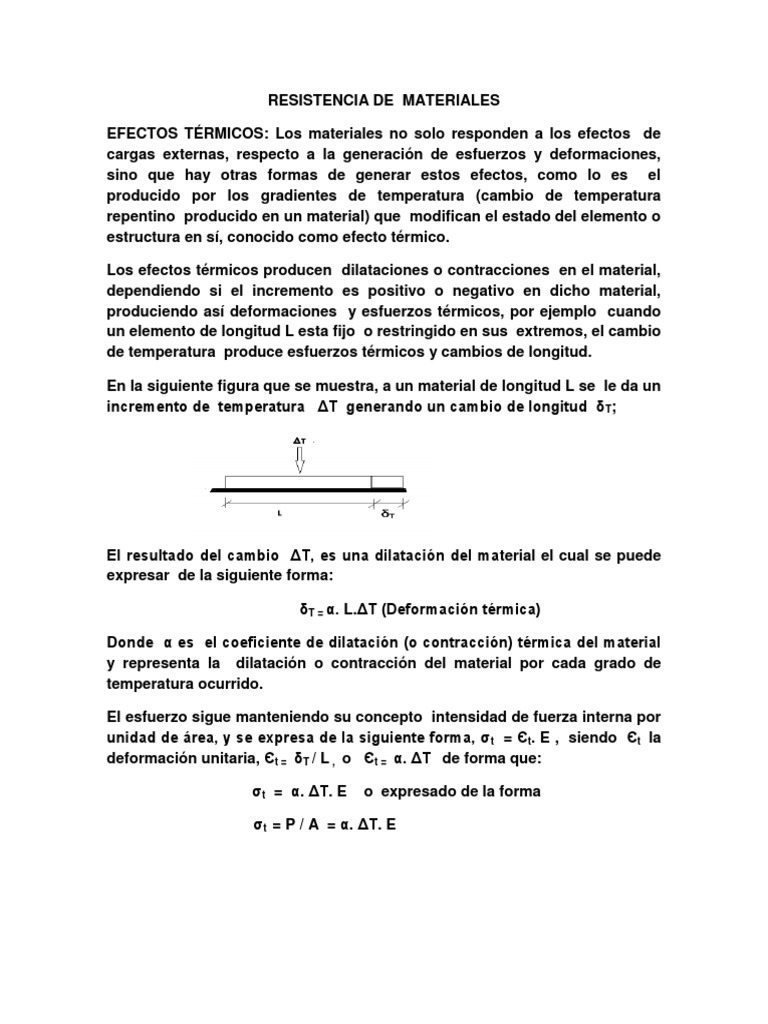

RESISTENCIA DE MATERIALES

EFECTOS TÉRMICOS: Los materiales no solo responden a los efectos de

cargas externas, respecto a la generación de esfuerzos y deformaciones,
sino que hay otras formas de generar estos efectos, como lo es el
producido por los gradientes de temperatura (cambio de temperatura
repentino producido en un material) que modifican el estado del elemento o
estructura en sí, conocido como efecto térmico.

Los efectos térmicos producen dilataciones o contracciones en el material,

dependiendo si el incremento es positivo o negativo en dicho material,
produciendo así deformaciones y esfuerzos térmicos, por ejemplo cuando
un elemento de longitud L esta fijo o restringido en sus extremos, el cambio
de temperatura produce esfuerzos térmicos y cambios de longitud.

En la siguiente figura que se muestra, a un material de longitud L se le da un

incremento de temperatura ΔT generando un cambio de longitud δT;

El resultado del cambio ΔT, es una dilatación del material el cual se puede
expresar de la siguiente forma:

δT = α. L.ΔT (Deformación térmica)

Donde α es el coeficiente de dilatación (o contracción) térmica del material

y representa la dilatación o contracción del material por cada grado de
temperatura ocurrido.

El esfuerzo sigue manteniendo su concepto intensidad de fuerza interna por

unidad de área, y se expresa de la siguiente forma, σt = Єt. E , siendo Єt la
deformación unitaria, Єt = δT / L , o Єt = α. ΔT de forma que:

σt = α. ΔT. E o expresado de la forma

σt = P / A = α. ΔT. E
1 - Ejercicio:

Se coloca en posición una barra de cobre Ab de 40 pulg de longitud a

temperatura ambiente, con un hueco de 0.008 pulg entre el extremo A y un
tope rígido (ver la Fg). ¿ Halle el esfuerzo axial de compresión σc, en la barra,
si la temperatura sube 90 °F?. Use 9,8x10 – 6 / °F y un E = 16x 106 Psi

Solución:

Durante el incremento de temperatura un porcentaje se consume en dilatar el

material el espacio que hay entre la barra y el soporte sin producir ningún
efecto o esfuerzo. Por lo tanto, evaluamos la deformación total producida
por el efecto de cambio de temperatura de 90°F y se compara en valor con la
distancia entre las partes de 0,008 pulg.

Luego la deformación total seria:

δT = (9,8x10-6 / °F)x(90°F)x(40pulg) = 0,03528 pulg

Comparando:

0,03528 pulg > 0,008 pulg ;

lo que indica que abra un consume de temperatura para desplazarse el

espacio del hueco sin producir ningún efecto y luego de allí entrara a
producir las correspondientes deformaciones y esfuerzos en la barra por la
resistencia del soporte.

Luego para 0,008 pulg cuanta temperatura se consume:

0,008 pulg = (9,8x10-6 /°F) (ΔT” )(40pulg)

ΔT” = 20,408 °F,

temperatura necesaria para alcanzar los 0,008 pulg de separación y la

restante temperatura adicional será la que producirá los efectos en el
material.
Δ”T” = 90°F – 20,408 °F = 69, 59 °F

Teniendo en cuenta que después de hacer tope la barra en el soporte hay

reacciones hacemos un diagrama de cuerpo libre de tal forma que:

D.C.L

-Ecuación de equilibrio cuando hay contacto

0= RB -RA ; Ecu. Est. indeterminada

Luego RB =RA

- Ecuación de compatibilidad

δTotal = 0

δR = δT la deformación por reacción es igual a la de temperatura

σC = α. Δ”T” . E

σC = (9,8x10-6 /°F ).(69,59 °F).(16x106 Lb /pulg2)

σC = 10,9 Ksi Resp.

2- Un alambre de acero AB se tensa entre soportes rígidos. El pre-esfuerzo

inicial en el alambre es de 40Mpa, cuando la temperatura es de 20°C. ¿Cuál
es el esfuerzo normal σ en el alambre, cuando la temperatura baja a 0°C? b)
¿A qué temperatura T el esfuerzo en el alambre s cero? Use = 14x10 -6 /°C y
un E = 210 Gpa.

Solución
Inicialmente el alambre esta tensionado

P p’

Después de bajar a 0 °C

p p, el alambre se tensiona mucho mas

δT δT

Porque al bajar la temperatura se contrae y tensiona más en los soportes,

luego

σT = α. ΔT. E

σT = (14X10-6 / °c).(-20°c).(210X109 N/m2 )

σT = -58,8 Mpa

El esfuerzo total en el alambre será:

σAlambre = σprecarga + [ σt ]

σAlambre =40 Mpa + [- 58,8 ] Mpa = 98,8 Mpa ( T)

b) la temperatura debe ejercer un esfuerzo contrario a la de la precarga y por
lo tanto la temperatura debe dilatar para des-tensionar el alambre

40 Mpa = α. ΔT. E

ΔT = TF - 20

40 Mpa = 14x10-6 / °C.(TF - 20 ).210 Mpa

TF - 20 = 13,60°C

TF = 13,60 +20 = 33,60 °C Resp.
