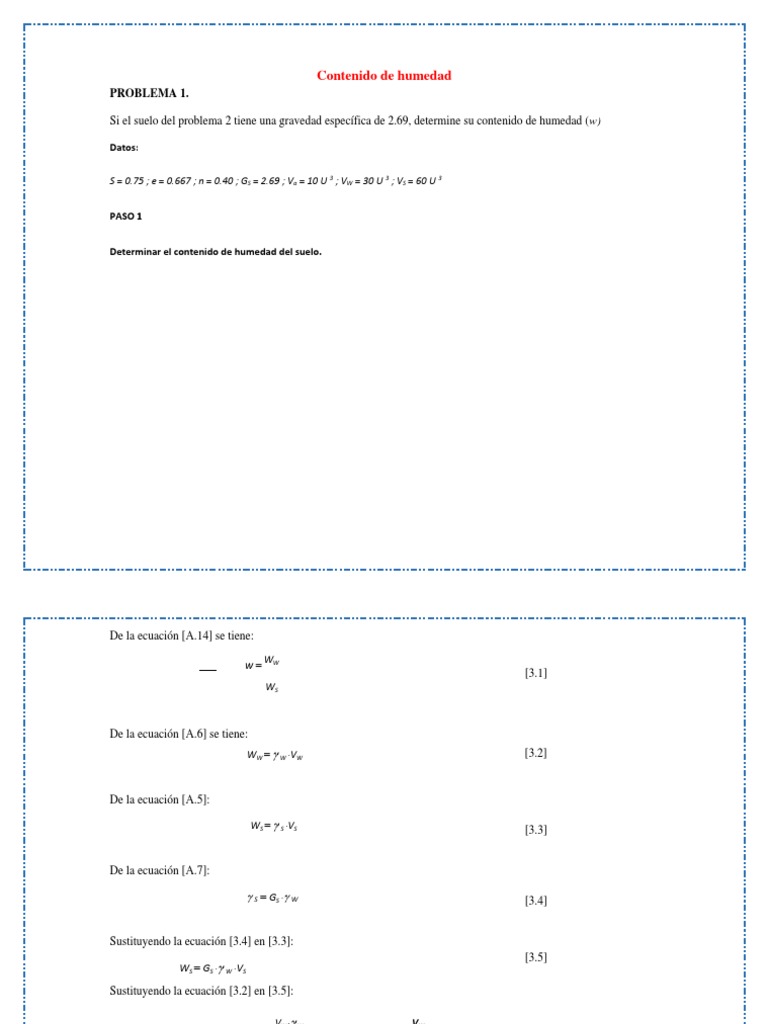

Contenido de humedad

PROBLEMA 1.

Si el suelo del problema 2 tiene una gravedad específica de 2.69, determine su contenido de humedad (w)

Datos:

S = 0.75 ; e = 0.667 ; n = 0.40 ; GS = 2.69 ; Va = 10 U 3 ; VW = 30 U 3 ; VS = 60 U 3

PASO 1

Determinar el contenido de humedad del suelo.

De la ecuación [A.14] se tiene:
WW
w=
[3.1]
WS

De la ecuación [A.6] se tiene:

WW =  W VW [3.2]

De la ecuación [A.5]:

WS =  S VS [3.3]

De la ecuación [A.7]:

 S = GS  W [3.4]

Sustituyendo la ecuación [3.4] en [3.3]:

[3.5]
WS = GS  W VS

Sustituyendo la ecuación [3.2] en [3.5]:

VW   W VW
w=  w=
[3.6]
GS VS  W GS VS

Reemplazando valores:

30  
W= w = 0.186 w = 18.6 %

2.69 60
PROBLEMA 2. CAPITULO 1 Propiedades índice de los suelos

De un proceso de secado en horno para determinar el contenido de humedad, se obtienen los siguientes resultados:

Número de lata 0.35 0.50 0.40

Peso lata (g) 43.27 58.95 50.23
Peso suelo húmedo + lata(g) 183.28 216.21 173.96
Peso suelo seco + lata (g) 180.52 213.05 171.50

Determinar el contenido de humedad de la muestra.

Estrategia: El peso del agua y el peso de los sólidos se pueden determinar fácilmente mediante las siguientes ecuaciones. Una
vez hallados estos pesos es posible hallar el contenido de humedad del suelo.
WW = Peso del agua = (Peso lata + suelo húmedo) – (Peso lata + suelo seco)
WS = Peso del suelo = (Peso lata +suelo seco) – (Peso lata)
w = Contenido de humedad = WW / WS
A continuación se realiza la siguiente tabla que resume los resultados obtenidos y la humedad promedio que se utiliza para
otros cálculos:

Número de lata 0.35 0.50 0.40

Peso lata (g) 43.27 58.95 50.23
Peso suelo húmedo + lata (g) 183.28 216.21 173.96
Peso suelo seco + lata (g) 180.52 213.05 171.5
Peso del agua (g) 2.76 3.16 2.46
Peso suelo seco (g) 137.25 216.21 121.27
Contenido de humedad (%) 2.01 2.05 2.03
Contenido de humedad promedio (2.01 + 2.05 + 2.03) / 3 = 2.03%
 Análisis granulométrico
PROBLEMA 1.

A continuación están los resultados de un análisis de tamices. Hacer los cálculos necesarios y dibujar la curva de distribución
del tamaño de partículas.

U.S. Masa de Suelo

Retenido
Tamaño

de Tamiz en cada Tamiz(g)

4 0
0 40
20 60
40 89
60 140
80 122
10 210
200 56
Bandeja 12

U.S. Tamaño Abertura Masa Retenida Masa Acumulada % que pasa

Tamiz (mm.) en cada Tamiz, g. sobre cada Tamiz, g.
4 4.750 0 0 100
10 2.000 40 0+40 = 40 94.51
20 0.850 60 40+60 = 100 86.28
40 0.425 89 100+89 = 189 74.07
60 0.250 140 189+140 = 329 54.87
80 0.180 122 329+122 = 451 38.13
100 0.150 210 451+210 = 661 9.33
200 0.075 56 661+56 = 717 1.65
Bandeja 0.000 12 717+12 = 729 0

Masa acumuladasobrecada tamiz = M1 + M 2 + + Mn

% que pasa =
M − masaacumulada 100
M
Donde: M = 729
 729− 40
% que pasa = 100 = 94.51 729

729−100
% que pasa = 100 = 86.28 729

PROBLEMA 1.

Se ha realizado ensayos de granulometría y limites de consistencia en un suelo y se presentan los resultados a continuación.

Peso del recipiente, Mr: 352.5 g

Peso de la muestra seca, MS: 9846.00 g
Peso de la muestra seca, Mo=MS+r - Mr: 9493.50 g Peso seco de la muestra retenida en
el Nº 200 despues del lavado, M200: 9233 g

Para la fracción fina: Límite líquido = 28%28%

Índice de plasticidad = 18%

Tamiz Nº Diámetro Peso retenido

mm g
3" 76 1829.5
2" 52 1978.5
11/2" 38 1055.5
1" 25 437
3/4" 19 320.5
1/2" 13 432
3/8" 9 235.5
1/4" 6.3 333
4 4.75 200.5
8 2.36 530.5
16 1.18 478.5
30 0.6 393.5
50 0.3 424.5
100 0.15 406
200 0.075 168
Bandeja ---------------------------- 10

Ma = 9233.00
 a) Dibujar la curva granulométrica.

1. Determinar el total de peso retenido en todos los tamices.

Total de peso retenido = Ma = ∑(Peso retenido en cada tamiz) = 1829.5 + 1978.5 +… + 10 = 9233 g

2. Verificar el porcentaje de error en el tamizado (debe ser menor al 2 %, sino rehacer el ensayo).

M200 − Ma
% Error = 100 2%
M 200

9233− 9233
% Error = 100 = 0 %  2 %
9233

3. Determinar el peso retenido acumulado en cada tamiz:

Peso retenido acumulado = Peso retenido en el tamiz superior + peso retenido en el tamiz actual.

Por ejemplo para el tamiz de 2‖:

Peso retenido acumulado = 1829.5 + 1978.5 = 3808

4. Determinar la masa que se debe aumentar a la bandeja: Mb = Mo – M200

Mb = 2943.5 – 9233 = 260.5 g

5. Determinar el porcentaje retenido acumulado:

Porcentaje retenido acumulado = [(masa retenida acumulada)/peso de la muestra seca, M o]·100

Por ejemplo para el tamiz de 2‖:

Porcentaje retenido acumulado = [3808/9493]·100 = 40.11 %

6. Determinar el porcentaje que pasa:

Porcentaje que pasa = 100 % - Porcentaje retenido acumulado.

Por ejemplo para el tamiz de 2‖:

Porcentaje que pasa = 100 % - 40.11 % = 59.89 %

7. Determinar los logaritmos del diámetro de la abertura de los tamices:

Log(Diámetro) = Logaritmo en base 10

8. Determinar el porcentaje que pasa corregido. Haciendo que porcentaje que pasa el tamiz de 3‖ sea el 100% y los demás se los halla
por regla de tres.

9. Construcción de la curva de distribución de tamaño de partículas. Log(diámetro) vs. % que pasa.

Tamiz Diámetro Peso retenido Peso retenido % retenido % que pasa Log (diámetro) % que pasa
mm g acumulado g acumulado corregido
3" 76 1829.5 1829.50 19.27 80.73 1.88 100.00
2" 52 1978.5 3808.00 40.11 59.89 1.72 74.18
11/2" 38 1055.5 4863.50 51.23 48.77 1.58 60.41
1" 25 437 5300.50 55.83 44.17 1.40 54.71
3/4" 19 320.5 5621.00 59.21 40.79 1.28 50.53
1/2" 13 432 6053.00 63.76 36.24 1.11 44.89
3/8" 9 235.5 6288.50 66.24 33.76 0.95 41.82
1/4" 6.3 333 6621.50 69.75 30.25 0.80 37.47
4 4.75 200.5 6822.00 71.86 28.14 0.68 34.86
8 2.36 530.5 7352.50 77.45 22.55 0.37 27.94
16 1.18 478.5 7831.00 82.49 17.51 0.07 21.69
30 0.6 393.5 8224.50 86.63 13.37 -0.22 16.56
50 0.3 424.5 8649.00 91.10 8.90 -0.52 11.02
100 0.15 406 9055.00 95.38 4.62 -0.82 5.72
200 0.075 168 9223.00 97.15 2.85 -1.12 3.53
Bandeja ------- 10 9233.00 100.00 0.00 ---- 0.00
Ma = 9233.00 260.50
Mo = 9493.50
 Distribución de tamaño de partículas

100

80
Porcentaje que pasa, %

60

40

20

100.00 10.00 1.00 0.10 0.01

Abertura de los tamices, mm

 Limite líquido
PROBLEMA Nº 1.- En una prueba de Límite Líquido y Límite Plástico se obtuvieron los siguientes resultados: Calcule el Límite Líquido

LÍMITE LÍQUIDO

Peso Cápsula Peso Cápsula

Ensayo Nº de Golpes + + Peso Cápsula
Suelo Húmedo Suelo Seco (gramos)
(gramos) (gramos)
1 35 – 35 35.77 22.48 14.15
2 24 – 25 36.55 24.40 16.85
3 15 – 16 33.42 21.03 43.45
4 7-8 35.17 21.65 13.50

Solución:
i) Para la determinación del L. L., hallaremos los contenidos de agua para los respectivos ensayos:
Para el ensayo # 1:
Wm =35.77 – 14.15 = 21.62 gr.
WS = 22.48 – 14.15 = 8.33 gr. WW = Wm - WS = 13.29 gr.
 WW 13.29
W%= = = 1.595  W % = 159.5%
8.33
WS
Ensayo # 2:
12.15
= = 1.60  W % = 160%
WW
W%= 7.55
Ensayo # 3:
WS
12.39
= = 1.63  W % = 163%
7.58
WW
Ensayo # 4: W%=
13.52
WS = = 1.66  W % = 166%
8.15
El Límite Líquido se determina, conociendo estos 4 contenidos
de agua diferentes en su densidad, con los correspondientes
números de golpes y trazando la curva contenido de agua –
número de golpes.
La ordenada correspondiente a la abscisa de 25 golpes (de
la curva de flujos) es el contenido de agua correspondiente
L.L. = 161 %
al Límite Líquido que buscamos.
Wm = 17.30 – 13.95 = 3.35
WS = 16.00 – 13.96 = 2.05
WW = 3.35 – 2.05 = 1.30
PROBLEMA Nº 2.- En una prueba de L. L. se obtuvieron los siguientes resultados:

Nº de golpes 28 22 12 7
W (%) 51.6 52.2 53.8 55.2

NOTA: A mayor humedad menor es el Nº de golpes que se requiere para cerrar la ranura en una distancia de 12.7 mm. De la muestra de
suelo.
Se encontró, L. P. = 24.5 % Calcule: L. L., IP., FW y TW

Solución:
i) Determinamos el Límite Líquido, gráficamente con los contenidos de agua y los Nº de golpes correspondientes, los primeros como
ordenadas y loa segundos como abscisas en escala logarítmica, es decir que se empleará papel semilogarítmico, donde los W (%)
estarán en escala aritmética y el Nº de golpes en la escala semilogarítmica.
La ordenada de esa curva, correspondiente a la Abscisa de 25 golpes será el Límite Líquido del suelo.

L. L. = 52 %
 Limite plástico

PROBLEMA Nº.- En una prueba de Límite Líquido y Límite Plástico se obtuvieron los
siguientes resultados:

LÍMITE PLÁSTICO
Peso Cápsula Peso Cápsula
Ensayo Nº de Golpes + + Peso Cápsula
Suelo Húmedo Suelo Seco (gramos)
(gramos) (gramos)
1 - 17.30 16.00 13.95
2 - 16.86 15.50 13.48

Calcular el límite plástico

i) Límite Plástico:
WW 1.30 W 1.36
W%= = = 0.63 = 63% W%= W = = 0.67 = 67%
1

1
WS 2.05 WS 2.02
0.63 + 0.67
L.P. = = 0.65
2
L.P. = 65%
 Problemas resueltos de mecánica de
suelos
Límite de contracción
PROBLEMA 1.
Se conoce que el límite líquido de un suelo es 70% y el límite plástico ha sido determinado como 50%. Se pide hallar la
magnitud del límite de contracción.

Estrategia: Para poder resolver este ejercicio es necesario utilizar el grafico de plasticidad De las ecuaciones [A.56] y

[A.57] se tienen las ecuaciones de la y la línea U.

línea A
Línea A  IP = 0.73 (LL – 20)
Línea U  IP = 0.9 (LL – 8)

PASO 1

Determinar el punto de intersecc n de la línea A y la línea U.

ió
0.73·(LL – 20) =
9·(LL – 8)
0.
0.73·LL – 14.6 - 0.9·

LL = – 43.53 LL + 7.2 = 0

IP = – 46.38

Intersección (− 43.53, - 46.38)

 Problemas resueltos de mecánica de
suelos

70

Índice de plasticidad
60

50

40

30

20
Límite de

contracción A

10

LL = -43.5

IP = -46.4

PASO 2

Determinar la ecuación que se forma entre el punto de intersección y el punto A dado.

Para el punto A (dato) se tienen los siguientes datos:

LL = 70% LP = 50 %
Entonces el índice de plasticidad será:
IP = LL – LP
IP = 70 – 50  IP = 20
A (70, 20)

Hallar la ecuación de la recta que pase por los puntos de intersección y A:

y2 − y1 (X − X )
y−y=
1

1 X 2 − X1

Haciendo cambio de variable:

IP = Y LL = X

Entonces los puntos A y de intersección serán:

Intersección ( X 1 , Y1 )  Intersección (− 43.53, - 46.38)

A (X 2 , Y2 )  A (70, 20)

Reemplazando en la ecuación [12.1] estos dos puntos se tiene:

20 − (− 46.38)
IP − (− 46.38) =  (LL − (− 43.53)) 70 − 43.53
( )
66.38
IP + 46.38 =  (LL + 43.53)
113.53
IP − 0.58 LL + 20.93 = 0

Para IP = 0 el límite líquido será igual al límite de contracción LC, entonces se tiene:

0 − 0.58 LC + 20.93 = 0
20.93
LC =
 LC = 35.79
0.58
[Escriba aquí]

PROBLEMA 2.

Para un contenido de humedad w =35% se tiene 30 golpes en el aparato de casagrande y del ensayo de límite plástico se
obtiene LP = 27%.

a) Estimar el límite de Contracción.

a) Determinar el límite de contracción.

Línea A  IP = 0.73 (LL – 20) Línea U  IP = 0.9 (LL

– 8)

PASO 1

Determinar el punto de intersección de la línea A y la línea U.

0.73·(LL – 20) = 0.9·(LL – 8)

0.73·LL – 14.6 - 0.9·LL + 7.2 = 0

LL = – 43.53
IP = – 46.38

Intersección (− 43.53, - 46.38)

[Escriba aquí]

70

Índice de plasticidad
60

50

40

30

20
Límite de

contracción A

10

0
20 30 40 50 60 80 100

Límite líquido

LL = -43.5

IP = -46.4

PASO 2

Determinar la ecuación que se forma entre el punto de intersección y el punto A dado.

Para el punto A (dato) se tienen los siguientes datos:

LL = 35.78%
LP = 27%
[Escriba aquí]
Entonces el índice de plasticidad será:

IP = LL – LP

IP = 35.78 – 27  IP = 7.78

A (35.78, 7.78)

Hallar la ecuación de la recta que pase por los puntos de intersección y A:

y2 − y1 (X − X )
y−y= [13.1]
1 1

X 2 − X1

Haciendo cambio de variable:

IP = Y LL = X

Entonces los puntos A y de intersección serán:

Intersección ( X 1 , Y1 )  Intersección (− 43.53, - 46.38)

A (X 2 , Y2 )  A (35.78, 7.78)

Reemplazando en la ecuación [17.1] estos dos puntos se tiene:

7.78− (− 46.38)
IP − (− 46.38) =  (LL − (− 43.53)) 35.78− − 43.53
( )
54.16
IP + 46.38 =  (LL + 43.53) 79.31

IP − 0.62 LL +16.65 = 0
 Problemas resueltos de mecánica de
suelos

Para IP = 0 el límite líquido será igual al límite de contracción LC, entonces se tiene:

0 − 0.62 LC +16.65 = 0
16.65
LC =
 LC = 26.86
0.62
 Peso volumétrico

PROBLEMA 1.-Determinar el peso voluemtrico seco y suelto de un material con los datos siguientes
Peso del material seco y suelto mas recipiente = 12447.20 gr

Peso del recipiente 2200.00 gr

Volumen del recipiente 15 cm x 15cm x25cm = 5625cm3

El peso volumetrico seco y suelto vale

𝑃𝑠𝑠 12447.2−2200.0
Yss= = = 18217 𝑔𝑟/𝑐𝑚3
𝑉𝑡 5625

Yss = 1821.7 kg/m3 = 1822 kg/m3
