GUÍA DE TRABAJO PRÁCTICO - Código FGL 029
EXPERIMENTAL Versión 02
Talleres y Laboratorios de Docencia ITM Fecha 08-10-2018

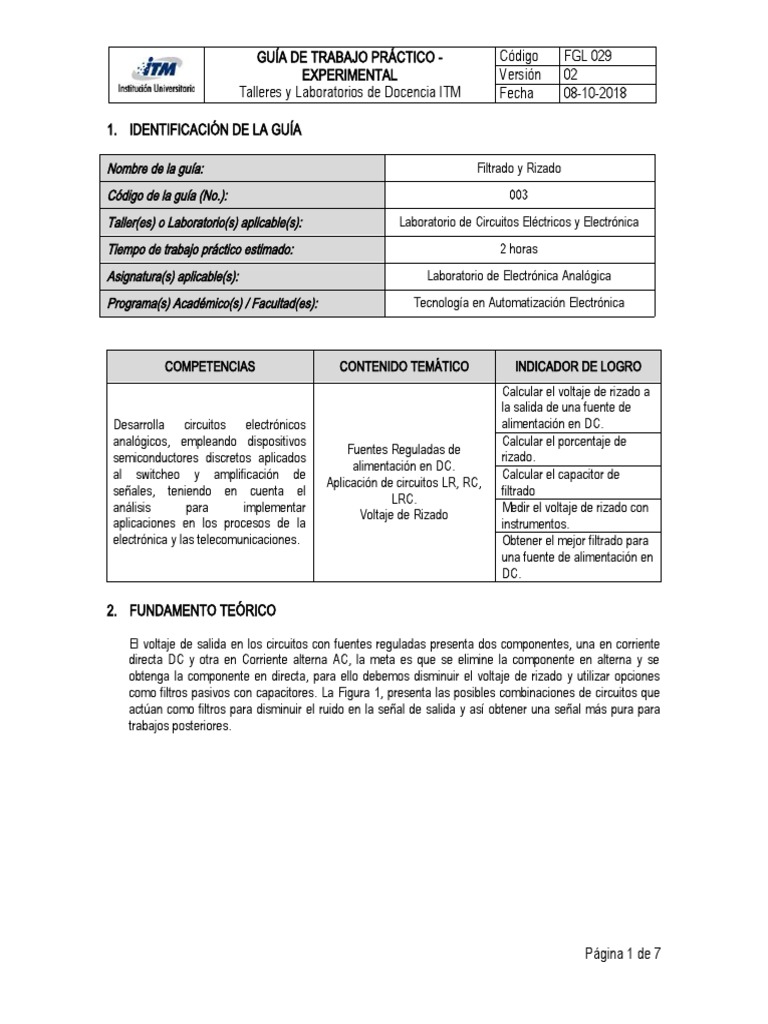

1. IDENTIFICACIÓN DE LA GUÍA
Nombre de la guía: Filtrado y Rizado
Código de la guía (No.): 003
Taller(es) o Laboratorio(s) aplicable(s): Laboratorio de Circuitos Eléctricos y Electrónica
Tiempo de trabajo práctico estimado: 2 horas
Asignatura(s) aplicable(s): Laboratorio de Electrónica Analógica
Programa(s) Académico(s) / Facultad(es): Tecnología en Automatización Electrónica
COMPETENCIAS CONTENIDO TEMÁTICO INDICADOR DE LOGRO
Calcular el voltaje de rizado a
la salida de una fuente de
Desarrolla circuitos electrónicos alimentación en DC.
analógicos, empleando dispositivos Calcular el porcentaje de
Fuentes Reguladas de
semiconductores discretos aplicados rizado.
alimentación en DC.
al switcheo y amplificación de Calcular el capacitor de
Aplicación de circuitos LR, RC,
señales, teniendo en cuenta el filtrado
LRC.
análisis para implementar Medir el voltaje de rizado con
Voltaje de Rizado
aplicaciones en los procesos de la instrumentos.
electrónica y las telecomunicaciones. Obtener el mejor filtrado para
una fuente de alimentación en
DC.
2. FUNDAMENTO TEÓRICO
El voltaje de salida en los circuitos con fuentes reguladas presenta dos componentes, una en corriente
directa DC y otra en Corriente alterna AC, la meta es que se elimine la componente en alterna y se
obtenga la componente en directa, para ello debemos disminuir el voltaje de rizado y utilizar opciones
como filtros pasivos con capacitores. La Figura 1, presenta las posibles combinaciones de circuitos que
actúan como filtros para disminuir el ruido en la señal de salida y así obtener una señal más pura para
trabajos posteriores.
Página 1 de 7
GUÍA DE TRABAJO PRÁCTICO - Código FGL 029
EXPERIMENTAL Versión 02
Talleres y Laboratorios de Docencia ITM Fecha 08-10-2018
Figura 1. Utilización de diferentes tipos de circuitos para mejorar la señal de salida de una fuente de
alimentación en DC.
Página 2 de 7
GUÍA DE TRABAJO PRÁCTICO - Código FGL 029
EXPERIMENTAL Versión 02
Talleres y Laboratorios de Docencia ITM Fecha 08-10-2018
Los filtros se clasifican en activos y pasivos, para este interés se trabajará con filtros pasivos (Filtro pasa bajo)
y la frecuencia de la señal.
Filtro Pasa Bajo
Son aquellos que dejan pasar únicamente frecuencias que están por debajo de un umbral determinado, para
realizar este tipo de filtrado se pueden utilizar inductores o condensadores o ambos al mismo tiempo.
El filtro pasa bajo se pueden utilizar como complemento para un equipo de audio, para acentuar más los
sonidos de frecuencias bajas y en otros equipos como de radio comunicaciones, televisores, teatros en casa,
parlantes con USB etc.
En la figura 1 parte C, se observa un condensador en paralelo con la carga, la misión de este condensador es
eliminar la componente en AC y dejar pasar la componente en DC, es decir el capacitor aplana la señal de
salida y se obtiene una señal en DC más conveniente, pero esta señal presenta un voltaje de rizado a la
salida, es por esto que se utilizan condensadores tipo filtro que tienen mayor capacitancia a la salida de las
fuentes de alimentación para disminuir este voltaje de rizado.
Para el filtro pasa bajos de la figura 1 parte C, rectificador de onda completa se produce una tensión de
rizado, la cual se obtiene por las cargas y descargas del capacitor, esta tensión se puede calcular con la
siguiente ecuación:
I
V r=
2∗f ∗C
(1)
V r =Tensión de rizado en voltios
I =Intensidad de la corriente continua en amperios
f =frecuencia de entrada de la ¿ en HZ
C=capacitancia del condensador en faradios
Para el rectificador de media onda el voltaje de rizado se calcula con la siguiente ecuación:
I
V r=
f ∗C
(2)
Interesa que la tensión de rizado sea lo más pequeña posible, cuanto más pequeña sea la tensión, más se
asemeja a la tensión que proporcionan las pilas o las baterías que no tienen esta tensión indeseada.
La figura 1 parte A, presenta una salida de onda completa con puente rectificador, pero esta señal presenta
una componente en alterna y además tiene un rizado indeseado, para disminuir este tipo de inconvenientes
se utilizan los filtros.
Página 3 de 7
GUÍA DE TRABAJO PRÁCTICO - Código FGL 029
EXPERIMENTAL Versión 02
Talleres y Laboratorios de Docencia ITM Fecha 08-10-2018
Figura 2. Valores extremos de VCC para rectificadores a) Media onda b) Onda completa
Porcentaje de Rizado:
Se define como el cociente entre la mitad de la tensión de rizado y el voltaje en continua en la carga y se
multiplica por 100 para porcentaje.
Para un rectificador de media onda, el porcentaje de rizado se calcula con la siguiente ecuación:
1
Pr ( % )=
2∗f∗C∗R L
∗100 (3)
Para el rectificador de onda completa, el porcentaje de rizado se puede calcular con la siguiente ecuación:
1
Pr ( % ) =
4∗f ∗C∗R L
∗100 (4)
Cálculo del capacitor:
La tensión de rizado sirve para calcular el condensador de filtrado, para un rectificador de media onda se
tiene:
I
C=
f ∗V r
(5)
Página 4 de 7
GUÍA DE TRABAJO PRÁCTICO - Código FGL 029
EXPERIMENTAL Versión 02
Talleres y Laboratorios de Docencia ITM Fecha 08-10-2018
Para un rectificador de onda completa el cálculo del capacitor es:
I
C=
2∗f∗V r
(6)
Así mismo se puede calcular el capacitor a partir del porcentaje de rizado, para un rectificador de media onda:
100
C=
2∗f∗R L∗Pr (%)
(7)
Para el rectificador de onda completa tipo puente se tiene:
100
C=
4∗f∗R L∗Pr (%)
(8)
Es recomendable después de calcular el filtro condensador, colocar un condensador en paralelo con el
capacitor entre 10 y 100 nF para eliminar las altas frecuencias como: Parásitas de red, ruido eléctrico o
interferencias.
3. OBJETIVO(S)
Disminuir el voltaje de rizado a la salida de una fuente de alimentación en DC.
Calcular el voltaje de rizado según parámetros dados por el docente.
Calcular el porcentaje de rizado según parámetros dados por el docente.
Calcular el capacitor de filtrado según parámetros dados por el docente.
Implementar los circuitos de la figura 1 y medir parámetros requeridos para los cálculos anteriores.
4. RECURSOS REQUERIDOS
Laboratorio de circuitos
Board para implementación del circuito
Computadores con software especializado
Osciloscopio y puntas
Transformador T509
Guía de laboratorio de Filtrado y Rizado
Integrado Rectificador tipo puente
2 Capacitores de cada referencia mencionada, 10 μF , 100 μF , 470 μF , 1000 μF ,2200 μF a 25 voltios.
2 Resistores de cada valor anunciado, 1K, 10K y 100K.
1 multímetro.
1 Medidor LCR
5. PROCEDIMIENTO O METODOLOGÍA PARA EL DESARROLLO
armar la fuente de alimentación de DC con el puente rectificador y una resistencia de 1K a la
salida, como está en la figura 1 parte A.
Observar el voltaje a la salida y medir con el multímetro el voltaje en DC y el voltaje en AC.
Colocar un capacitor de 10 μF en paralelo con la resistencia de carga de 1K, como está en la
figura 1 parte C, observar en el osciloscopio el voltaje de rizado y calcularlo.
Página 5 de 7
GUÍA DE TRABAJO PRÁCTICO - Código FGL 029
EXPERIMENTAL Versión 02
Talleres y Laboratorios de Docencia ITM Fecha 08-10-2018
Medir la inductancia de salida con el medidor LCR del secundario del transformador T509
Implemente el montaje de la figura 1 parte B y observe con el osciloscopio el voltaje de rizado.
Mida las componentes en DC y en AC con el multímetro.
Realice el montaje de la figura 1 parte D con un capacitor de 10 μF , la inductancia del
secundario del trasformador y una resistencia de carga de 10K, observe la salida en el
osciloscopio. Cambiar el capacitor por uno de 470 μF y una resistencia de 100K y observe el
voltaje de rizado.
Realice el montaje de la figura 1 parte E con los mismos valores del numeral anterior y observe
el voltaje de rizado.
Realice el montaje de la figura 1 parte F pero con dos capacitores de 10 μF y la inductancia del
secundario del transformador. Observe y calcule el voltaje de rizado, cambie los dos capacitores
por dos de 1000 μF y observe el cambio en el circuito.
Nota: polarizar los capacitores correctamente la parte positiva al más y la negativa al menos o tierra, para
evitar posible micro explosiones y sus consecuencias.
6. PARÁMETROS PARA ELABORACIÓN DEL INFORME
Para todos los circuitos implementados se debe hacer la simulación y el cálculo teórico del voltaje de rizado y
el porcentaje de rizado.
7. DISPOSICIÓN DE RESIDUOS
Los residuos generados en esta práctica de laboratorio (si aplica), deberán ser dispuestos de acuerdo al plan
de manejo de residuos sólidos AGA 001 capítulo 8, donde se informa la prevención, minimización y
separación de la fuente, además tener en cuenta el procedimiento de manejo integral de residuos PGAH 013.
Lo anterior con el fin de contribuir a la protección del medio ambiente y la salud de los usuarios que asisten a
los Talleres y Laboratorios de la institución.
8. BIBLIOGRAFÍA
Diseño de Fuentes de Corriente [Link] Jesús María Francisco Hernández Morales.
Universidad Nacional Autónoma de México. Facultad de Ingenierías. PDF
Diseño, Fabricación y Validación de Fuentes de Alimentación. Universidad Politécnica de
Madrid. Escuela Técnica Superior de Ingeniería y Diseño Industrial. Tesis de grado, 2018.
El condensador como filtro. Apuntes de Electrónica, Disponible en:
[Link]
Orientación para el Diseño de fuentes de alimentación. Carlos Díaz. Disponible en PDF:
[Link]
Recomendaciones:
– Éste es el único formato permitido, debe diligenciarse en letra Arial Narrow 12 TÍTULOS y Arial Narrow
11 CONTENIDO, espacio sencillo y texto justificado, letra en color negro y sin aplicar el formato de
cursiva al texto.
Página 6 de 7
GUÍA DE TRABAJO PRÁCTICO - Código FGL 029
EXPERIMENTAL Versión 02
Talleres y Laboratorios de Docencia ITM Fecha 08-10-2018
– Excelente redacción y ortografía.
– La guía práctico - experimental debe reposar en la carpeta Hathor, en la ruta destinada para tal propósito.
De ser necesario, debe reposar en medio físico
– La guía práctico - experimental debe comunicarse a los docentes de las asignaturas involucradas, a
través de los respectivos Jefes de Departamento de los programas tanto de Tecnología como de
Ingeniería de la institución.
Elaborado por: Carlos Osvaldo Velásquez Santos
Revisado por: Comité de Área de Circuitos Elèctricos
Versión: 002
Fecha: Fecha de aprobación de la guía
Página 7 de 7
