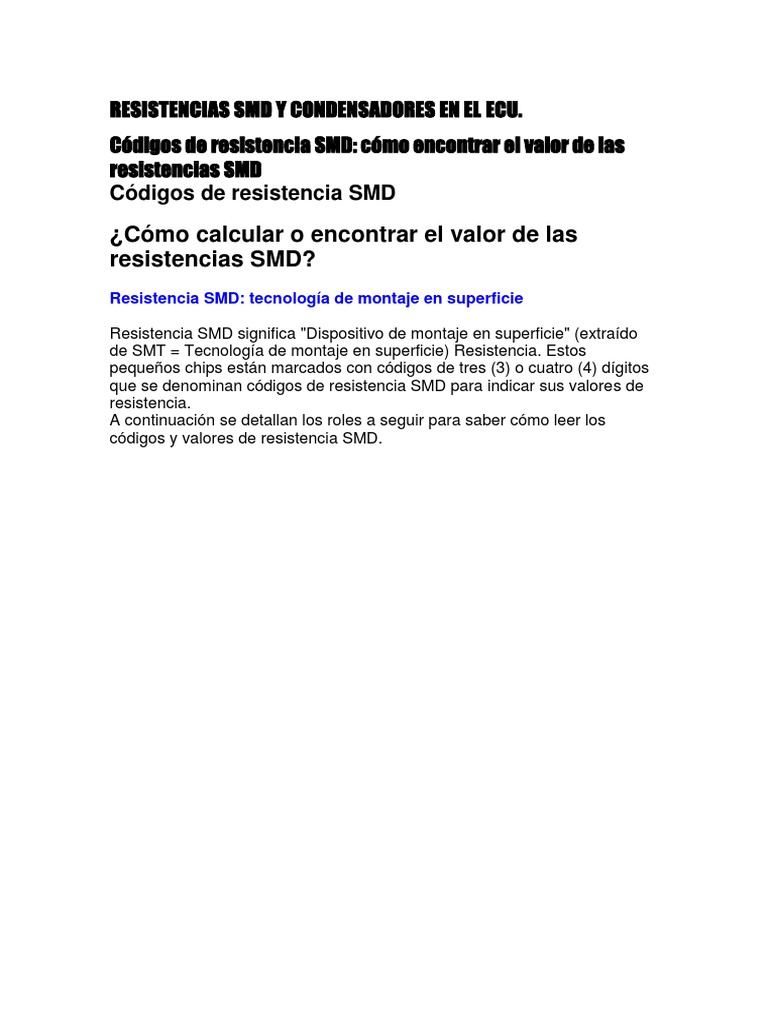

RESISTENCIAS SMD Y CONDENSADORES EN EL ECU.

Códigos de resistencia SMD: cómo encontrar el valor de las

resistencias SMD
Códigos de resistencia SMD

¿Cómo calcular o encontrar el valor de las

resistencias SMD?
Resistencia SMD: tecnología de montaje en superficie

Resistencia SMD significa "Dispositivo de montaje en superficie" (extraído

de SMT = Tecnología de montaje en superficie) Resistencia. Estos
pequeños chips están marcados con códigos de tres (3) o cuatro (4) dígitos
que se denominan códigos de resistencia SMD para indicar sus valores de
resistencia.
A continuación se detallan los roles a seguir para saber cómo leer los
códigos y valores de resistencia SMD.
Lectura de códigos de resistencia SMD de 3
dígitos (para resistencias SMD)
 El primero, dos (2) dígitos o números indicarán los dígitos o números
significativos
 El tercero será multiplicador (en Power of Ten, es decir, 10 ^ algo) y
luego debe multiplicarse por los primeros Dos (2) dígitos o números
significativos o el tercero indicará cuántos ceros deben agregarse a los
primeros Dos ( 2) dígitos o números significativos
 La letra "R" se utiliza para el punto decimal "." es decir, 1.1 Ω = 1R1 Ω
 Las resistencias por debajo de 10 ohmios (Ω) no tienen un
multiplicador

Ejemplos de códigos de resistencia SMD de 3

dígitos
 250 = 25 x 10 0 = 25 x 1 = 25 Ω (Esto es solo y solo 25 Ω no 250 Ω )
 100 = 10 x 10 0 = 10x 1 = 10 Ω
 721 = 72 x 10 1 = 72 x 10 = 720 Ω
 102 = 10 × 10 2 = 10 x 100 = 1000Ω o 1kΩ
 915 = 91 x 10 5 = 91 x 100000 = 9,100,000 Ω = 9.1MΩ
 4R7 = 4.7Ω
 R12 = 0.12 Ω

Lectura de códigos de resistencia SMD de 4

dígitos (para resistencias SMD)
No hay nada nuevo, pero este es el mismo método para leer el valor de las
resistencias SMD. La única diferencia es que con los números significativos.
Copié el método anterior (códigos de 3 dígitos) y luego pasé aquí para que
pueda ver que solo se cambia el primero y las otras tres reglas son las
mismas.

 El primero, dos (3) dígitos o números indicarán los dígitos o números

significativos
 El cuarto será multiplicador (en potencia de diez, es decir, 10 ^ algo) y
luego se debe multiplicar por los primeros dos (3) dígitos o números
significativos o el cuarto indicará cuántos ceros deben agregarse a los
primeros dos ( 2) dígitos o números significativos
 La letra "R" se utiliza para el punto decimal "." es decir, 11.5 Ω =
11R5 Ω ( resistencias SMD de 4 dígitos (serie E96)
 Las resistencias por debajo de 10 ohmios (Ω) no tienen un
multiplicador

Ejemplos de códigos de resistencia SMD de 4

dígitos
 2500 = 250 x 10 0 = 250 x 1 = 250 Ω (Esto es solo y solo 250 Ω no
2500 Ω )
 1000 = 100 x 10 0 = 100x 1 = 100 Ω
 7201 = 720 x 10 1 = 720 x 10 = 7200 Ω o 7.2kΩ
 1001 = 100 × 10 1 = 100 x 10 = 1000 Ω o 1kΩ
 1004 = 100 × 10 4 = 100 x 10000 = 1000,000 Ω o 1MΩ
 R102 = 0.102 Ω ( resistencias SMD de 4 dígitos (serie E96)
 0R10 = 0.1 x 10 0 = 0.1 x 1 = 0.1 Ω ( resistencias SMD de 4 dígitos
(serie E24)
 25R5 = 25.5Ω ( resistencias SMD de 4 dígitos (serie E96))
Lectura de códigos de resistencia SMD EIA-96
(para resistencias SMD)
El método de marcado EIA-96 SMD Resistor Codes es un método nuevo
que apareció en el 1% de todas las resistencias SMD. Consiste en códigos
de 3 caracteres.
A continuación se muestran las reglas a seguir para leer el valor de las
resistencias SMD EIA-96.

 El primero, dos (2) dígitos o números indicarán los dígitos o números

significativos
 La tercera "letra" es un multiplicador (en potencia de diez, es decir, 10
^ algo) y luego debe multiplicarse por los primeros dos (2) dígitos
significativos.
 Debe seguir los códigos en la Tabla (1) y (2)

A continuación se muestra la tabla (1) que muestra los valores

multiplicadores de diferentes letras que se utilizan en el sistema de
codificación EIA-96 para códigos de resistencia SMD.
Tabla 1)

Además, mire en los ejemplos de lectura de Códigos de Resistencia SMD

EIA-96 la importancia del uso de la tabla (2)

Tabla 2)
Ejemplos de códigos de resistencia SMD EIA-96
01F = 10M
01E = 1MΩ
01C = 10kΩ
01B = 1kΩ
01A = 100Ω
01X = 10Ω
01Y = 1Ω
66X = 475 x 0.1 = 47.5… → (en la tabla (2), 66 = 475 y en la tabla (1), X =
0.1. Entonces 475 x 0.1 = 47.1 Ω)
85Z = 750 x 0.001 = 0.75 Ω → (en la tabla (2), 85 = 750 y en la tabla (1), Z =
0.001. Entonces 750 x 0.001 = 0.75 Ω)
36H = 232 x10 = 2320 Ω = 2.32kΩ → (en la tabla (2), 36 = 232 y en la tabla
(1), H = 10. entonces 232 x 10 = 2.32kΩ)

Cómo comprobar un condensador con ayuda de un

multímetro
15.10.2018

Especialistas técnicos y aficionados de radio durante el proceso de diagnóstico

de dispositivos electrónicos con frecuencia se topan con la necesidad de
 chequear los componentes electrónicos soldados en las placas PCB. Como
demuestra la práctica, una de las fallas más frecuentes es el daño de
condensadores. En los terrenos de Internet hay mucha información sobre cómo
comprobar un condensador. Para ahorrarles el esfuerzo de búsqueda y
comparación de diferentes métodos de chequeo, nosotros hemos preparado
este artículo, en el que hemos reunido la información básica y métodos seguros
y fiables de chequeo de condensadores.

EVALUACIÓN PREVIA DE CIRCUITOS SIN HERRAMIENTAS

ESPECIALES

Para realizar una evaluación previa no se necesitan herramientas especiales –

primero que todo debemos comprobar visualmente el estado de
condensadores. Indicios visibles de daños en los condensadores:

 henchimiento o daños externos de carcasa;

 derrame de electrólito;

 manchas oscuras en la carcasa o en la placa al lado de contactos.

Si usted ha descubierto alguno de los indicios relacionados en esta lista se

debe reemplazar inmediatamente el condensador. En el caso de ausencia de
indicios visibles podemos pasar a otra etapa y comprobar los componentes con
ayuda de herramientas especiales – medidores de LCR (analizadores de
impedancia) o multímetros con función de medición de resistencia y capacidad.

Henchimiento y daños de
carcasa, derrame de electrólito

Derrame de electrólito
 TIPOS DE CONDENSADORES Y FALLAS TÍPICAS

Antes de empezar el chequeo es necesario saber que los condensadores se

dividen en dos tipos:

 polares;

 no polares.

Durante chequeo de condensadores polares es necesario observar el orden de

conexión de tientas de multímetro (tienta positiva al polo positivo y viceversa).
Por lo general polaridad se indica en la carcasa de condensadores con
símbolos correspondientes (muchas veces se indica un solo contacto, negativo
o positivo). En el caso de condensadores no polares se puede omitir este paso.
También es muy importante desoldar parcialmente o, mejor, completamente el
condensador de la placa, ya que los componentes adyacentes pueden influir en
la precisión de mediciones. Después de esto hay que descargar el
condensador. Para esto puede utilizar un objeto metálico, por ejemplo,
un destornillador o una pinza. Condensadores potentes, diseñados para
trabajar con alto voltaje, es preferible descargar con ayuda de una carga, por
ejemplo, una bombilla incandescente. Durante el proceso de mediciones no se
puede tocar las tientas con las manos – cuerpo humano posee una carga
eléctrica que puede distorsionar el resultado. Antes de proceder con las
mediciones conozcan las fallas típicas en los condensadores:

 ruptura (cortocircuito);

 corte;

 disminución de capacidad;

 aumento de valor de corriente de escape;

 aumento de resistencia serie equivalente (ESR).

PRUEBA DE RUPTURA
 Multímetro analógico Pro'sKit MT-2018

Al superar el valor nominal de voltaje en un condensador puede surgir una

ruptura entre sus armaduras. Por lo general esto origina su daño mecánico,
aunque no en todos los casos. Podemos detectarla en el modo de medición de
resistencia. Conectamos las tientas a los contactos del condensador (en el
caso de un condensador polar no olvidamos observar la polaridad). En el caso
de ruptura el valor de resistencia será igual o próximo la cero. Si el
condensador funciona, en la pantalla de multímetro aparecerá un cierto valor
de resistencia, que va a crecer paulatinamente y sin sobresaltos. Probar los
condensadores no polares es aún más fácil: para esto seleccionamos en el
multímetro el valor de resistencia no inferior a 2 Ω sin importar la polaridad de
las tientas. ¿Por qué precisamente este rango de resistencia? Porque la
resistencia de un condensador dañado casi nunca supera 2 Ohm. Para probar
condensadores en el modo de medición de resistencia es muy cómodo usar
los multímetros analógicos (con aguja). Procedimiento de medición es igual,
pero en este caso la aguja de multímetro nos permite observar la modificación
gradual de resistencia y controlar el proceso de carga de condensador.

PRUEBA DE CORTE

Corte aparece cuando uno o ambos contactos de condensador se desconectan

de sus armaduras. En este caso el condensador no se va a cargar durante la
prueba con multímetro en el modo de medición de resistencia y su capacidad
será nula.

MEDICIÓN DE CAPACIDAD

Para probar la capacidad de un condensador se requiere un multímetro digital con

función de medición de capacidad. Podemos realizar las pruebas con ayuda de tientas
corrientes o mediante un enchufe especial, ubicado en la carcasa del aparato (si está
disponible). Debemos seleccionar el rango de mediciones correspondiente a la
capacidad del condensador o usar un multímetro con función de selección
automática de rango de mediciones. Observando la polaridad, conectamos el
condensador a las tientas / enchufe de multímetro. Desviación de capacidad permitida
– no más del 30% de su valor nominal.

MEDICIÓN DE AUMENTO DE VALOR DE CORRIENTES DE

ESCAPE

Corrientes de escape en un condensador surgen a razón de imperfección de la

capa dieléctrica entre sus armaduras. Durante funcionamiento normal su valor
es ínfimo, pero con su aumento el condensador pierde su capacidad de retener
la carga acumulada. Existencia de corrientes de escape en general se puede
detectar con ayuda de un multímeto común y corriente. Para esto es necesario
cargar el condensador de una fuente de corriente y realizar una serie de
mediciones de voltaje en sus contactos dentro de intervalos de tiempo iguales.
Cuanto más rápido disminuye el voltaje en el condensador, más potentes
resultan las corrientes de escape. Para obtener resultados más exactos se
recomienda usar los multímetros con impedancia de entrada en el modo de
medición de corriente continua no inferior a 10 MΩ.

MEDICIÓN DE RESISTENCIA SERIE EQUIVALENTE (ESR)

Medidor de LCR UNI-T UT612

A veces sucede que un condensador parece bueno, sus parámetros están en

regla, pero el aparato no funciona. En este caso se puede reemplazarlo sin
mayores miramientos para descartar cualquier duda o utilizar un dispositivo
especial para chequeo más profundo – medidor de LCR, que permite medir la
resistencia serie equivalente (ESR) de un condensador. Aumento de este
parámetro ocasiona calentamiento de condensador, lo que, a su vez, empeora
sus características técnicas y disminuye significativamente el tiempo de su vida
útil. La ventaja principal de un medidor de LCR consiste en la posibilidad de
programar la frecuencia en la que se realiza medición. Este detalle tiene mucha
importancia para chequeo de condensadores que funcionan en las frecuencias
altas (se utilizan en las fuentes de alimentación de impulsos) y condensadores
Low-ESR. Evaluación de nivel de ESR permitido se realiza comparándolo con
el mismo valor en un condensador nuevo o basándose en la tabla de valores
aproximados para condensadores electrolíticos de diferentes capacidades (por
ejemplo, la tabla de Bob Parker).

Tabla comparativa ESR de condensadores de Bob Parker

En resumen podemos afirmar que el proceso de comprobación de

condensadores bastante sencillo. Con el tiempo los condensadores pierden su
capacidad de acumular la energía, por esto se recomienda chequear
periódicamente componentes de equipos electrónicos – esto podrá optimizar su
funcionamiento y prolongar su vida útil.
