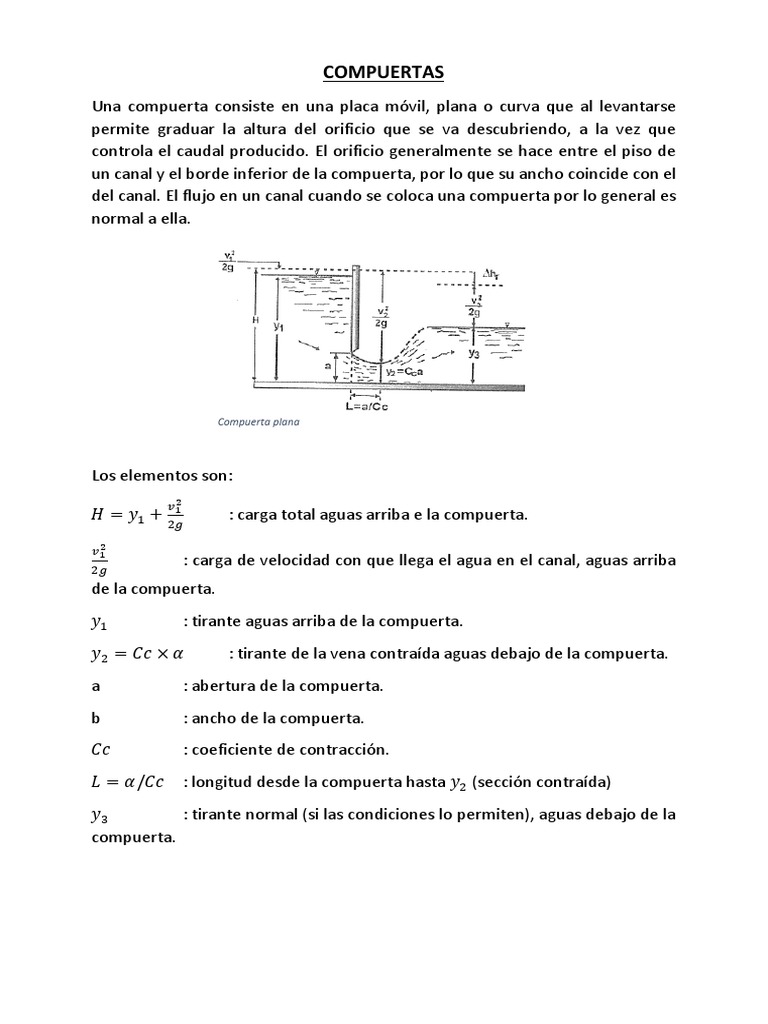

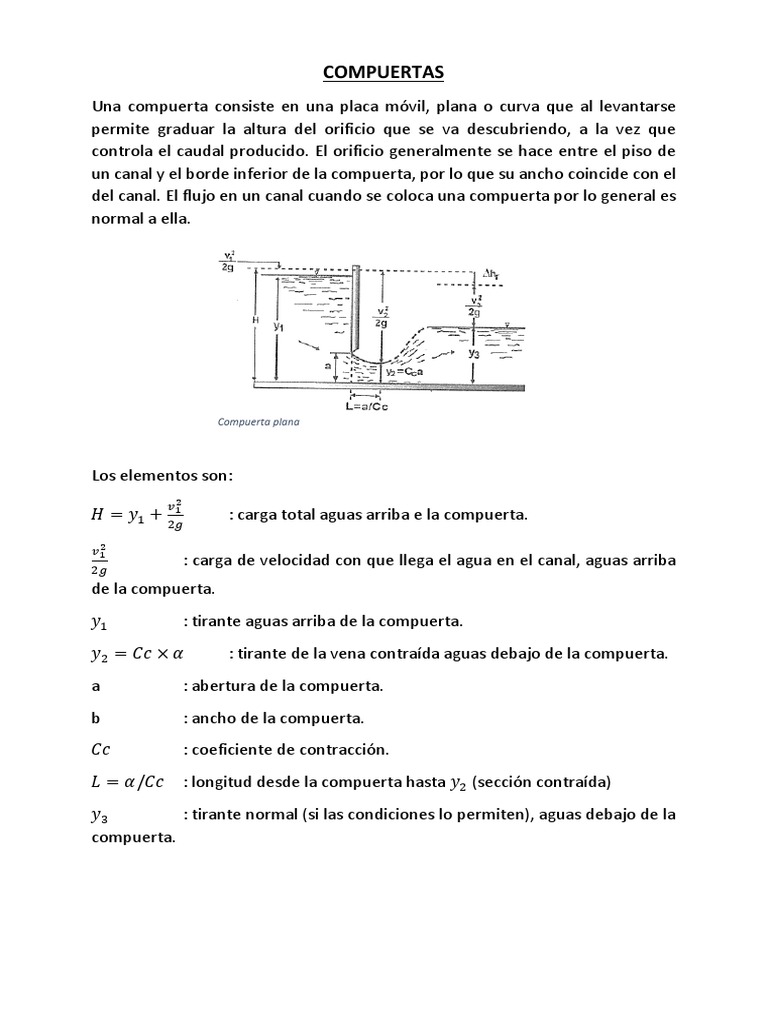

COMPUERTAS

Una compuerta consiste en una placa móvil, plana o curva que al levantarse
permite graduar la altura del orificio que se va descubriendo, a la vez que
controla el caudal producido. El orificio generalmente se hace entre el piso de
un canal y el borde inferior de la compuerta, por lo que su ancho coincide con el
del canal. El flujo en un canal cuando se coloca una compuerta por lo general es
normal a ella.

Compuerta plana

Los elementos son:

𝑣12
𝐻 = 𝑦1 + : carga total aguas arriba e la compuerta.
2𝑔

𝑣12
: carga de velocidad con que llega el agua en el canal, aguas arriba
2𝑔
de la compuerta.
𝑦1 : tirante aguas arriba de la compuerta.
𝑦2 = 𝐶𝑐 × 𝛼 : tirante de la vena contraída aguas debajo de la compuerta.
a : abertura de la compuerta.
b : ancho de la compuerta.
𝐶𝑐 : coeficiente de contracción.
𝐿 = 𝛼/𝐶𝑐 : longitud desde la compuerta hasta 𝑦2 (sección contraída)
𝑦3 : tirante normal (si las condiciones lo permiten), aguas debajo de la
compuerta.
La ecuación para el cálculo del caudal de descarga por la compuerta es similar al
del orificio, en este caso, la sección es rectangular, siendo el área 𝐴 = 𝑏 × a, y la
ecuación del caudal:

𝑄 = 𝐶𝑑𝑏𝑎√2𝑔𝑦1 … … … (1)
Donde:
𝐶𝑐𝐶𝑣
𝐶𝑑 = … … … (2)
𝐶𝑐𝑎
√1 +
𝑦1
2
1 𝑎 𝐶𝑑 2 1 𝑎 𝐶𝑑 2 𝐶𝑑 2
𝐶𝑐 = ( ) + √[ ( ) ] + ( ) … … … (3)
2 𝑦1 𝐶𝑣 2 𝑦1 𝐶𝑣 𝐶𝑣
𝑎
𝐶𝑣 = 0.960 + 0.0979 … … … (4)
𝑦1
También:
𝑎
𝐶𝑐 (0.960 + 0.0979
𝑦1 )
𝐶𝑑 = … … … (5)
𝐶𝑐𝑎
√1 +
𝑦1
Siendo:
Cd : coeficiente de descarga
Cc : coeficiente de contracción
Cv : coeficiente de velocidad.
El calo de Cd, se puede determinar con las ecuaciones (2), (5) o a partir del
nomograma de la figura.

Coeficiente de descarga de una compuerta plana vertical, según Cofré y Buchheister

Para usar la figura, hacer:
 Ubicar el eje x, el eje correspondiente a la relación 𝑦1 /a.
 Trazar una vertical hasta intersectar a la curva de descarga libre (si así lo fuera)
o a la curva 𝑦2 /a (si la descarga fuera sumergida).
 Trazar una horizontal por el punto de intersección y leer Cd en el eje “y”

La figura muestra un esquema de este proceso:

Esquema de cálculo de Cd

El cálculo de Cd, visto anteriormente corresponde a una compuerta vertical,

para el caso en que la compuerta sea plana con una inclinación, Cd se calcula
con el nomograma, para esto:

Coeficiente de descarga para compuerta planas inclinadas con descarga libre.

 Entra en el eje x, con el valor de la relación 𝑦1 /a.

 Trazar una vertical hasta intersectar a la curva trazada con el Angulo de
inclinación de la compuerta.
 Trazar una horizontal por el punto de intersección y leer el valor de Cd, en el
eje “y”
El valor de Cv, se calcula con la ecuación (4).
El valor de Cc, se calcula con la ecuación (3). Para fines prácticos, se recomienda
usar un valor de 𝐶𝑐 = 0.62 para cualquier relación 𝑦1 /a, inclusive la carga
sumergida.
