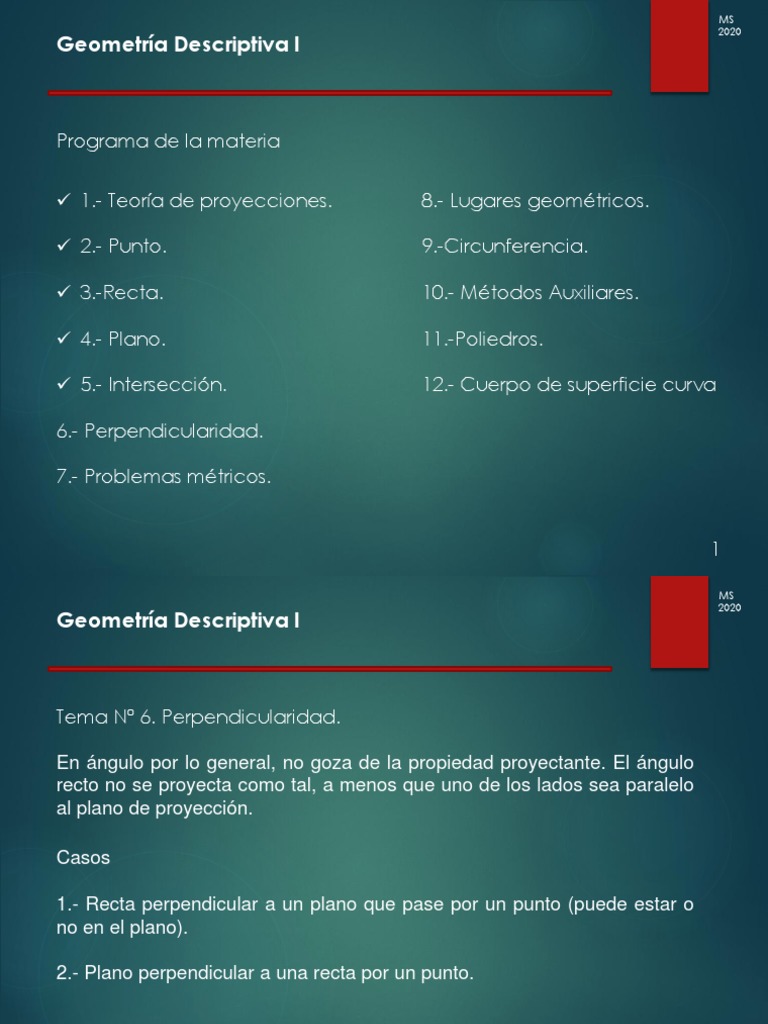

MS

2020
Geometría Descriptiva I

Programa de la materia

 1.- Teoría de proyecciones. 8.- Lugares geométricos.

 2.- Punto. 9.-Circunferencia.

 3.-Recta. 10.- Métodos Auxiliares.

 4.- Plano. 11.-Poliedros.

 5.- Intersección. 12.- Cuerpo de superficie curva

6.- Perpendicularidad.

7.- Problemas métricos.

1
 MS
2020
Geometría Descriptiva I

Tema Nº 6. Perpendicularidad.

En ángulo por lo general, no goza de la propiedad proyectante. El ángulo

recto no se proyecta como tal, a menos que uno de los lados sea paralelo
al plano de proyección.

Casos

1.- Recta perpendicular a un plano que pase por un punto (puede estar o
no en el plano).

2.- Plano perpendicular a una recta por un punto.

110
 MS
2020
Geometría Descriptiva I

Tema Nº 6. Perpendicularidad.

1.- Recta perpendicular a un plano que pase por un punto (puede estar o
no en el plano).
Se buscan horizontales y frontales del plano; y se traza la recta
perpendicular (recta normal al plano).

111
 MS
2020
Geometría Descriptiva I

Tema Nº 6. Perpendicularidad.

2.- Plano perpendicular a una recta por un punto.

Se trazan rectas características (horizontal y frontal) a la recta dada por el
punto M.

112
 MS
2020
Geometría Descriptiva I

Tema Nº 6. Perpendicularidad.

Recta de máxima pendiente (mp): es la recta del plano que es

perpendicular a todas las rectas horizontales de él.
La proyección horizontal de la recta de máxima pendiente (mph) forma un
ángulo recto con hh y la proyección vertical de la recta de máxima
pendiente (mpv) se determina de tal forma que la recta esté contenida en
el plano.

113
 MS
2020
Geometría Descriptiva I

Tema Nº 6. Perpendicularidad.

Recta de máxima inclinación (mi): es la recta del plano que es

perpendicular a todas las rectas frontales de él.
La proyección vertical de la recta de máxima inclinación (miv) forma un
ángulo recto con fv y la proyección horizontal de la recta de máxima
inclinación (mih) se determina de tal forma que la recta esté contenida en
el plano.

114
