UNIVERSIDAD NACIONAL DE COLOMBIA-SEDE PALMIRA

FACULTAD DE INGENIERIA Y ADMINISTRACION

CUENCAS HIDROGRAFICAS

Delimitación y análisis morfométrico de la cuenca Yotoco

Samuel Velandia (514554)1, Diana Carolina Bastidas (514504)2

1,2 estudiantes facultad de ingeniería y administración

Introducción

La Subcuenca del río Yotoco está conformada por tres subcuencas que se poseen
una gran cantidad de quebradas en toda la extensión de su área; limita al norte con
la cuenca del río Mediacanoa, al sur con la cuenca del río Vijes, al occidente con las
cuencas de los ríos Dagua y Calima, y al oriente con el río Cauca.

Objetivo General

Analizar los parámetros morfométricos de la cuenca Yotoco y sus subcuencas a

partir de las características obtenidas por el software.

Metodología

Para realizar el análisis morfológico de la cuenca Yotoco, se realizó lo siguiente:

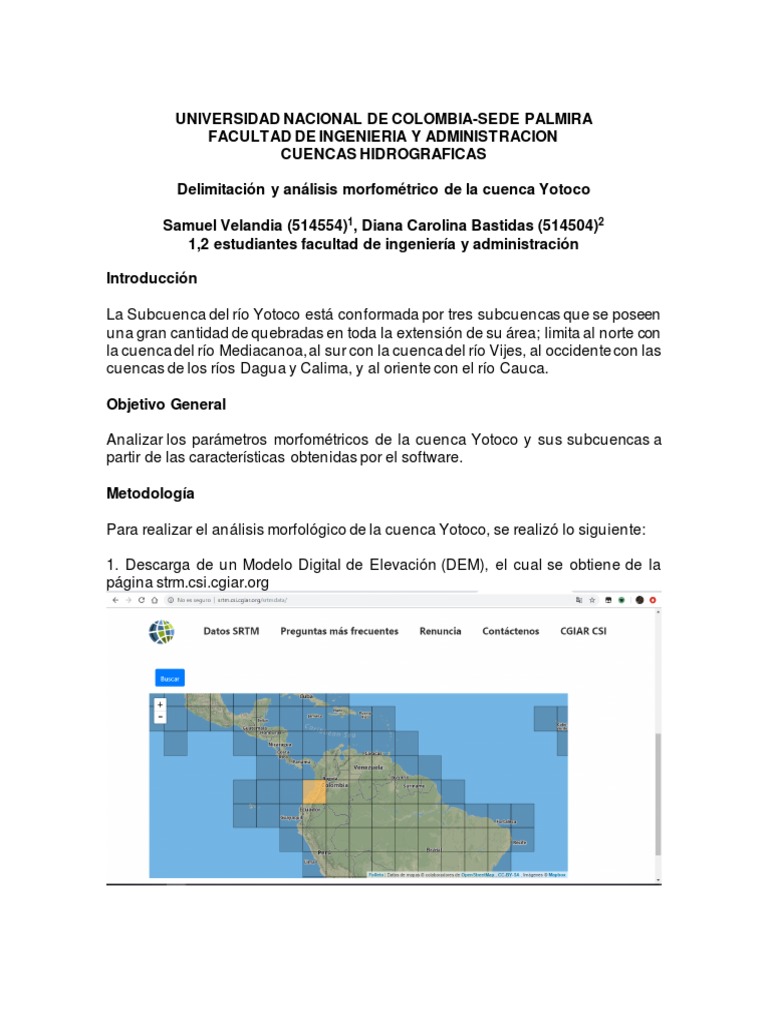

1. Descarga de un Modelo Digital de Elevación (DEM), el cual se obtiene de la

página strm.csi.cgiar.org
2. Se realizo la descargar de la capa del área de limitación de la cuenca del rio
Yotoco, al igual que la capa de los ríos, desde el geo visor avanzado de la cvc.

3. Una vez obtenidas las capas necesarias para realizar el ejercicio se procedió a
cargar ambas capas en el data view.
4. se realiza el clip con base en la capa ráster del DEM y la cuenca de Yotoco, para
lograr obtener un mapa DEM con esta delimitación. Se utilizó la siguiente línea de
comandos: Arctoolbox → Data management tools → Ráster → Ráster Processing
→ clip.

5. A partir del clip anterior se obtiene el mapa de las curvas de nivel siguiendo esta
instrucción arctoolbox → 3D Analyst Tools →Raster Surface→Contour. Se escogió
una equidistancia entre curvas de 50 m.
6. Para encontrar los órdenes de la cuenca se necesita el DEM. Se limpia el Dem
con el geoprocesamiento Hillshade, en la ventana ArcToolbox, se seleccionó la
opción Spatial Analyst Tools → Surface → Hillshade.

7. Se prosigue a crear un fill a partir del Hillshade; ArcToolbox → Spatial Analyst

Tools → Hydrology → Fill
7. A partir del fill se crea la dirección de flujo que define la dirección de mayor
pendiente para cada celda del MDE corregido; en la ventana ArcToolbox se
seleccionó la opcion Spatial Analyst Tools → Hydrology → Flow direction.

8. Una vez determinadas las direcciones de flujo, se deben determinar los lugares
en los que éste se acumula, para ello se crea el flujo acumulado que sirve para
determinar el número de celdas río arriba que drenan a una celda dada. En la
ventana ArcToolbox se seleccionó la opción Spatial Analyst Tools → Hydrology →
Flow accumulation.
9. A partir del flujo acumulado se calcula el álgebra de mapas, para conocer desde
qué profundidad queremos los ríos, en este caso se toman de 100m; en la ventana
ArcToolbox se seleccionó la opción Spatial Analyst Tools → Map Algebra → Raster
Calculator.

10. Para establecer los órdenes de drenaje se necesita el flujo acumulado con
profundidad de 100m y el flujo de dirección; en la ventana ArcToolbox se seleccionó
la opción Spatial Analyst Tools → Hydrology → Stream Order.
11. Con todos los datos obtenidos, se prosiguió a realizar los respectivos cálculos.

Cuenca Yotoco
Datos Valor (km)
Área 105,84
Perímetro 64,2
Longitud Río principal 5,56
Cota mínima 0,95
Cota máxima 1,85
Desnivel entre curvas 0,05
Longitud total curvas 5,04
número de corriente 1:267 2:24

Propiedades morfométricas
Parámetro Resultado Interpretación
Factor de forma 3,42 Rodeando el desagüe
Coeficiente compacidad 1,75 Oval oblonga a rectangular oblonga
Coeficiente circularidad 0,32 Alargada
Pendiente media 24 Escarpado
Pendiente del cauce principal 16
Densidad de corriente 2,75

Análisis morfométrico cuenca Yotoco

De acuerdo a su área de 105.84 km2 puede clasificarse como subcuenca, se la

puede clasificar como Pequeña debido a que está en el rango <250 y está dividida
en 3 subcuencas.

Como es una cuenca de forma rodeando el desagüe es probable que el agua

proveniente de varios lugares llegue al mismo tiempo y sea propensa a presentar
crecidas de gran magnitud cuando se presentan lluvias intensas en la zona. Sin
embargo, esto se debe a que solo se tomo en cuenta el rio principal (Rio Yotoco),
el cual solo esta presente en una pequeña parte de la subcuenta, debido a que no
se encontró otro cauce del cual se lograr obtener una medida fiable. Por esta razón
se debe tener en cuenta el coeficiente de compacidad.

El Coeficiente de compacidad es de 1,75, se estima que la precipitación incidente

sobre este terreno mantenga un proceso de escorrentía mayor con una forma oval
oblonga, siendo poco susceptible a las crecidas, cuyas aguas escurren en general
por un solo curso principal. Es decir que la cuenca tiene una menor tendencia al
almacenamiento de las aguas lluvias; ya que se encuentran varios ríos y quebradas
que facilitan la evacuación de las aguas hacia el río principal, evitando crecidas
ocasionadas por las lluvias.
Su pendiente media de 24%, clasificando el tipo de relieve cómo escarpado. La
cuenca presenta orden 2, tiene una red pequeña y su estructura es poco definida.

Propiedades Morfométricas subcuencas Rio Yotoco

Quebrada el espinal
Área 40,3
Perímetro 30,6
Altura máxima 1,85
Altura mínima 0,95
Desnivel entre curvas 0,05
Longitudes curvas de nivel 2,09
Longitud cauce principal 7,5

Propiedades Morfométricas
Parámetro Resultado
Factor de forma 0,72
Coeficiente compacidad 1,35
Coeficiente circularidad 0,54
Pendiente media 0,26
Pendiente del cauce principal 43,06

Quebrada el negrito
Área 33,3
Perímetro 30,6
Altura máxima 1,85
Altura mínima 0,95
Desnivel entre curvas 0,05
Longitudes curvas de nivel 1,43
Longitud cauce principal 7,7

Propiedades Morfométricas
Parámetro Resultado
Factor de forma 0,56
Coeficiente compacidad 1,48
Coeficiente circularidad 0,45
Pendiente media 0,21
Pendiente del cauce principal 62,94
 Rio yotoco
Área 32,3
Perímetro 31,1
Altura máxima 1,7
Altura mínima 0,95
Desnivel entre curvas 0,05
Longitudes curvas de nivel 1,52
Longitud cauce principal 5,5

Propiedades Morfométricas
Parámetro Resultado
Factor de forma 1,07
Coeficiente compacidad 1,53
Coeficiente circularidad 0,42
Pendiente media 0,24
Pendiente del cauce principal 49,34

RECOMENDACIONES

1. Incentivar y promover campañas de educación ambiental que permitan

una mayor apropiación por parte de las personas que se abastecen de
la cuenca.

2. Delimitar una franja de seguridad en los ríos para evitar catástrofes.

3. Conservar y ampliar la cobertura vegetal.

4. Realizar actividades de restauración ecológica en áreas que estén

deterioradas por la intervención humana.

5. Implantar una red de monitoreo de caudales en zonas altas para

prevenir posibles catástrofes.
Bibliografía

CVC, (2006) CODIFICACIÓN DE CORRIENTES EN LAS CUENCAS QUE

DRENAN AL RIO CAUCA Y AL OCEANO PACÍFICO EN EL VALLE DEL CAUCA.
Disponible en:
https://www.cvc.gov.co/cvc/RecursoHidrico/aplicativos/Codificacion/Cuencas_Terc
er_Orden.php?cod=42.

CVC, (2017) BALANCE OFERTA – DEMANDA DE AGUA CUENCA DEL RÍO

YOTOCO. Disponible en: https://www.cvc.gov.co/sites/default/files/2018-
09/Balance_Yotoco_0.pdf

CVC, (2018) GeoPortal de la Corporación Autónoma Regional del Valle del Cauca.
Disponible en: https://geo.cvc.gov.co/arcgis/apps/sites/#/inicio
