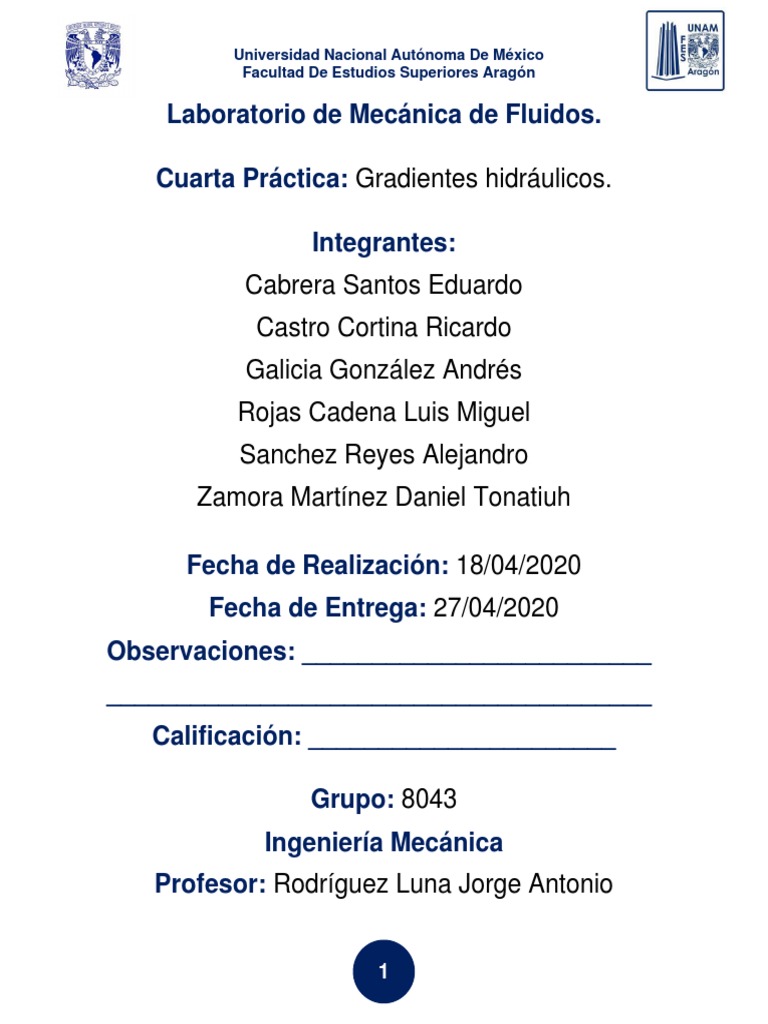

Universidad Nacional Autónoma De México

Facultad De Estudios Superiores Aragón

Laboratorio de Mecánica de Fluidos.

Cuarta Práctica: Gradientes hidráulicos.

Integrantes:
Cabrera Santos Eduardo
Castro Cortina Ricardo
Galicia González Andrés
Rojas Cadena Luis Miguel
Sanchez Reyes Alejandro
Zamora Martínez Daniel Tonatiuh

Fecha de Realización: 18/04/2020


Fecha de Entrega: 27/04/2020
Observaciones: _________________________
_______________________________________
Calificación: ______________________

Grupo: 8043
Ingeniería Mecánica
Profesor: Rodríguez Luna Jorge Antonio

1
Universidad Nacional Autónoma De México
Facultad De Estudios Superiores Aragón

Cuestionario
1. ¿Qué es un piezómetro?
Un piezómetro es un dispositivo utilizado para medir la presión del líquido estático
en un sistema mediante la medición de la altura a la que una columna del líquido de
eleva contra la gravedad, o un dispositivo que mide la presión de las aguas
subterráneas en un punto específico.
2. ¿Qué papel juega la bomba en el desarrollo de la práctica?
Empuja el agua hasta los tubos de gradiente.
3. Defina y de la interpretación física de la línea de gradiente de energía.
Es la línea de gradiente hidráulico más la distancia de la cabeza de velocidad.
4. Defina y de la interpretación física de la línea de velocidad.
Se refiere a la variación de la velocidad respecto a la línea de flujo en la que se
encuentra con respecto al canal. Su ecuación es: gradiente de velocidad = .
5. Defina y de la interpretación física de la línea piezométrica.
La línea que une los puntos hasta los que el líquido podría ascender si se insertan
tubos piezométricos en distintos lugares a lo largo de la tubería. Es una medida de
la altura de presión hidrostática disponible en dichos puntos.
6. Defina y de la interpretación física de la línea de referencia.
Es la línea a partir de la cual se inicia una de las mediciones y su interpretación
física en el experimento s el piso.
7. ¿Qué diferencia existe entre carga piezométrica y carga de velocidad?
La carga de velocidad mide la distancia a la que se levanta el fluido y la carga
piezométrica mide la presión estática del fluido.
8. ¿Por qué no se obtiene la línea recta ideal, si los diámetros se mantienen
constantes, así como el caudal?

Por los ligeros cambios en el peso específico del fluido y también a una diferencia
entre las alturas que no se tomó en cuenta.
9. ¿Cómo influye una pendiente en el sistema?
Genera una diferencia de alturas y hace ver a la ecuación de Bernoulli en su forma
más general.

2
Universidad Nacional Autónoma De México
Facultad De Estudios Superiores Aragón

10. ¿Qué sucede con las condiciones energéticas del sistema, si se mantiene
constante el gasto y se hace variar el diámetro y la pendiente del mismo?
Hace falta más presión para poder mantener el mismo gasto y superar la
diferencia de alturas.

Tablas de Lectura.
Tabla 1.1
Sección Carga de Carga de Diámetro Volumen Tiempo Temperatura
elevación presión Φ [cm] V [L] t [s] T [° C]
z [cm] p
[cm]
γ
1 104 54.102 1.37 10 21.82 18
2 104 49.53 1.37
3 104 44.45 1.37
4 104 42.164 1.37
5 104 39.37 1.37
6 104 35.56 1.37
7 104 30.226 1.37
8 104 26.67 1.37
Longitud total de la tubería [cm] 126.6
Separación entre tubos [cm] 18.3

Tabla 1.2
Sección Carga de Carga de Diámetro Volumen Tiempo Temperatura
elevación presión Φ [cm] V [L] t [s] T [° C]
z [cm] p
[cm]
γ
1 104 65.5 1.37 10 20.66 18
2 104 61 1.37
3 104 56.1 1.37
4 104 54 1.37
5 104 50.8 1.37
6 104 46 1.37
7 104 44.4 1.37
8 104 36.3 1.37
Longitud total de la tubería [cm] 126.6
Separación entre tubos [cm] 18.3

3
Universidad Nacional Autónoma De México
Facultad De Estudios Superiores Aragón

Tabla 1.3
Sección Carga de Carga de Diámetro Volumen Tiempo Temperatura
elevación presión Φ [m] V [L] t [s] T [° C]
z [m] p
[cm]
γ
1 1.04 76.1 0.0137 10 18
2 1.04 70.6 0.0137
3 1.04 64.2 0.0137
4 1.04 63.5 0.0137
5 1.04 59.4 0.0137
6 1.04 54.8 0.0137
7 1.04 52 0.0137
8 1.04 43.6 0.0137
Longitud total de la tubería [m] 1.266
Separación entre tubos [m] 18.3

Memoria de Calculo.
Primera prueba.
Lo primero que se hizo fue sacar el flujo volumétrico con la fórmula de:
V
(1) Q=
t
.01
Q= = 458.085 x 10-6 m3/s
21.83
Ahora se procederá a sacar la velocidad de línea de corriente con el dato de gasto
y del área del tubo la siguiente fórmula:
Q
(2) ⃗ =
v
A
458.085x10−6
⃗ =
v = 3.107 m/s
1.37 2
π( 2 )

Después se obtendrá la carga de velocidad con la siguiente formula:


v2
(3) hv =
2g

3.1072
hv = = 0.4945 m
2(9.76)

4
Universidad Nacional Autónoma De México
Facultad De Estudios Superiores Aragón

Ahora obtendremos la perdida entre tubos las cuales se calcula con:


(4) hL1,2 = h1 – h2
y así sucesivamente, por lo tanto…

hL1,2 = 0.54102 – 0.4953 = 0.04572 m

hL2,3 = 0.4953 – 0.4445 = 0.0508 m

hL3,4 = 0.4445 – 0.42164 = 0.02286 m

hL4,5 = 0.42164 – 0.3937 = 0.02794 m

hL5,6 = 0.3937 – 0.3556 = 0.0381 m

hL6,7 = 0.3556 – 0.30226 = 0.05334 m

hL7,8 = 0.30226 – 0.2667 = 0.03536 m

∑ hL = 0.274 m

Segunda prueba.
Lo primero que se hizo fue sacar el flujo volumétrico con la fórmula de:
V
(1) Q=
t
.01
Q= = 484.027 x 10-6 m3/s
20.66
Ahora se procederá a sacar la velocidad de línea de corriente con el dato de gasto
y del área del tubo la siguiente fórmula:
Q
(2) ⃗ =
v
A
458.085x10−6
⃗ =
v = 3.284 m/s
1.37 2
π( 2 )

Después se obtendrá la carga de velocidad con la siguiente formula:


v2
(3) hv =
2g

(3.284)2
hv = = 0.553 m
2(9.76)

5
Universidad Nacional Autónoma De México
Facultad De Estudios Superiores Aragón

Ahora obtendremos la perdida entre tubos las cuales se calcula con:


(4) hL1,2 = h1 – h2
y así sucesivamente, por lo tanto…

hL1,2 = 0.655 – 0.61 = 0.045 m

hL2,3 = 0.61 – 0.561 = 0.049 m

hL3,4 = 0.561 – 0.54 = 0.021 m

hL4,5 = 0.54 – 0.508 = 0.032 m

hL5,6 = 0.508 – 0.46 = 0.048 m

hL6,7 = 0.46 – 0.444 = 0.016 m

hL7,8 = 0.444 – 0.363 = 0.081 m

∑ hL = 0.292 m

Tercera prueba.
Lo primero que se hizo fue sacar el flujo volumétrico con la fórmula de:
(1) Flujo volumétrico (Q)
𝑣 𝑚3 1∗10−2 𝑚3 −4 𝑚3
Q= 𝑡 ; 𝑠𝑒𝑔 Q= 19.73𝑠
=5.0684*10 𝑠

Ahora se procederá a sacar la velocidad de línea de corriente con el dato de gasto


y del área del tubo la siguiente fórmula:
𝑄 𝑚
(2) velocidad líneal v
⃗ v
⃗ =𝐴 ; 𝑠
𝑚3
5.0684∗10−4 𝑠 𝑚
⃗=
v =3.4383 𝑠
0.01372
𝜋 4

Después se obtendrá la carga de velocidad con la siguiente formula:


𝑉2
(3) ℎ𝑣 =2𝑔 ; 𝑚

𝑚 2
(3.4383 𝑠 )
ℎ𝑣 = 𝑚 = 0.1761𝑚
2(9.76 2 )
𝑠

6
Universidad Nacional Autónoma De México
Facultad De Estudios Superiores Aragón

Ahora obtendremos la pérdida entre tubos las cuales se calcula con:


(4) hL1,2 = h1 – h2
y así sucesivamente, por lo tanto…
ℎ𝐿 =(1,2)=0.055m
ℎ𝐿 =(2,3)=0.058m
ℎ𝐿 =(3,4)=0.013m
ℎ𝐿 =(4,5)=0.041m
ℎ𝐿 =(5,6)=0.046m
ℎ𝐿 =(6,7)=0.028m
ℎ𝐿 =(7,8)=0.084m
ℎ𝐿 (Total)=∑ ℎ𝐿 = 0.325𝑚

7
Universidad Nacional Autónoma De México
Facultad De Estudios Superiores Aragón

Tablas de Resultados.
Tabla 2.1
Tubo Carga de Carga de Carga de Caudal Pérdidas
piezométrico elevación presión velocidad Q [m3/s] entre tubos
z [m] p v2 hL [m]
[m] [m]
γ 2g
1 1.04 0.54102 0.4945 458.085 x 10-6 0.04572
2 1.04 0.4953 0.4945 458.085 x 10-6 0.0508
3 1.04 0.4445 0.4945 458.085 x 10-6 0.02286
4 1.04 0.42164 0.4945 458.085 x 10-6 0.02794
5 1.04 0.3437 0.4945 458.085 x 10-6 0.0381
6 1.04 0.355 0.4945 458.085 x 10-6 0.05334
7 1.04 0.30226 0.4945 458.085 x 10-6 0.03536
8 1.04 0.2667 0.4945 458.085 x 10-6
hLTotal = ∑ hL 0.274

Tabla 2.2
Tubo Carga de Carga de Carga de Caudal Pérdidas
piezométr elevación presión velocidad Q [m3/s] entre tubos
ico z [m] p v2 hL [m]
[m] [m]
γ 2g
1 1.04 0.655 0.553 484.027 x 10-6 0.045
2 1.04 0.61 0.553 484.027 x 10-6 0.049
3 1.04 0.561 0.553 484.027 x 10-6 0.021
4 1.04 0.54 0.553 484.027 x 10-6 0.032
5 1.04 0.508 0.553 484.027 x 10-6 0.048
6 1.04 0.46 0.553 484.027 x 10-6 0.016
7 1.04 0.444 0.553 484.027 x 10-6 0.081
8 1.04 0.363 0.553 484.027 x 10-6
hLTotal = ∑ hL 0.292
Universidad Nacional Autónoma De México
Facultad De Estudios Superiores Aragón

Tabla 2.3
Tubo Carga de Carga de Carga de Caudal Pérdidas
piezométrico elevación presión velocidad Q [m3/s] entre tubos
z [m] p v2 hL [m]
[m] [m]
γ 2g
1 1.04 0.761 0.1761 5.0684*10−4 0.055
2 1.04 0.706 0.1761 5.0684*10−4 0.058
3 1.04 0.648 0.1761 5.0684*10−4 0.013
4 1.04 0.635 0.1761 5.0684*10−4 0.041
5 1.04 0.594 0.1761 5.0684*10−4 0.046
6 1.04 0.548 0.1761 5.0684*10−4 0.028
7 1.04 0.52 0.1761 5.0684*10−4 0.084
8 1.04 0.49 0.1761 5.0684*10−4
hLTotal = ∑ hL 0.385
