INGENIERIA MECATRÓNICA
Elementos Finitos 2019-1
UNIVERSIDAD MILITAR NUEVA GRANADA
PROYECTO FINAL ELEMENTOS FINITOS
PROGRAMA ING. MECATRONICA
WIMER ORLANDO CRUZ, OSCAR RICARDO CARO, DANILO AVILA.

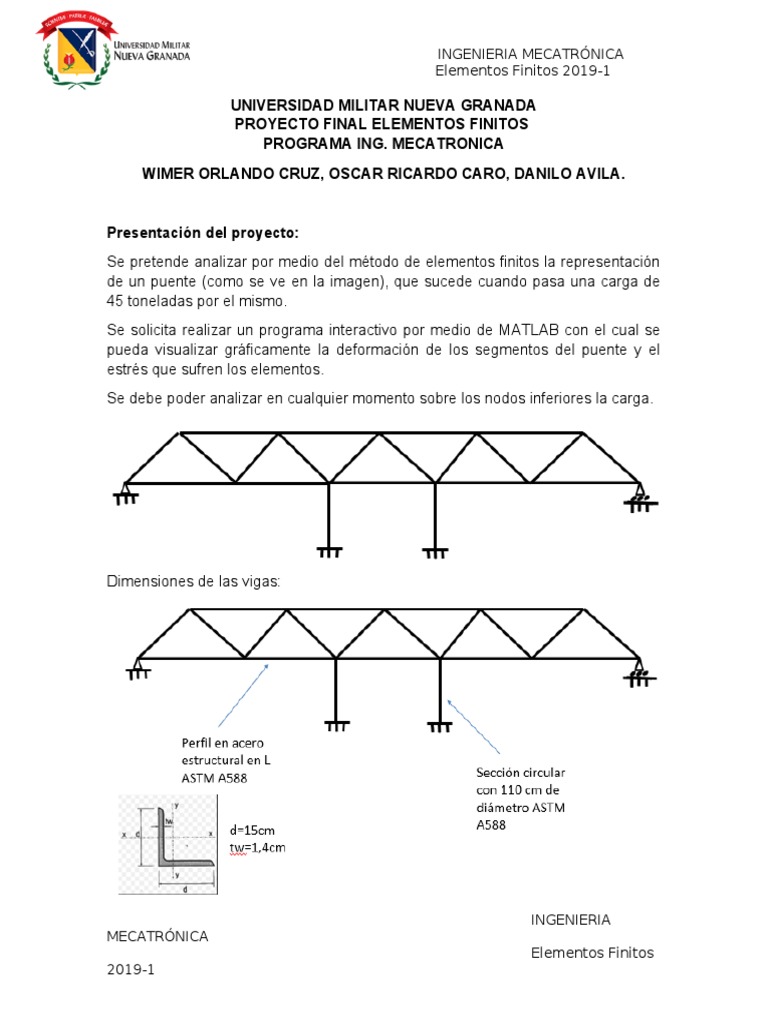

Presentación del proyecto:
Se pretende analizar por medio del método de elementos finitos la representación
de un puente (como se ve en la imagen), que sucede cuando pasa una carga de
45 toneladas por el mismo.
Se solicita realizar un programa interactivo por medio de MATLAB con el cual se
pueda visualizar gráficamente la deformación de los segmentos del puente y el
estrés que sufren los elementos.
Se debe poder analizar en cualquier momento sobre los nodos inferiores la carga.
Dimensiones de las vigas:
INGENIERIA
MECATRÓNICA
Elementos Finitos
2019-1
INGENIERIA MECATRÓNICA
Elementos Finitos 2019-1
El puente tiene una longitud de 50 metros en la calzada y de 40 metros en su
parte superior, las secciones en ángulo están equidistantes tanto superior como
inferior.
En el soporte izquierdo se permiten movimientos sobre el horizontal, realizando un
soporte del eje vertical.
Solución del proyecto:
Como primer paso, se conocen y se asignan los números de elementos y nodos
del sistema, con el fin de poder determinar la matriz de incidencia y rigidez
asignando tanto número Elementos como numero nodos de la siguiente forma:
ELEMENTOS:
Nodos:
INGENIERIA
MECATRÓNICA
Elementos Finitos
2019-1
INGENIERIA MECATRÓNICA
Elementos Finitos 2019-1
De este análisis se puede determinar las dimensiones de la matriz de rigidez la
cuales igual al número de nodos por grados de libertad en este caso: 13 x 3 = 39.
Lo que quiere decir que la matriz constara de 1521 posiciones es decir 39x39. se
obtiene la matriz de incidencia del sistema de la siguiente forma:
INGENIERIA
MECATRÓNICA
Elementos Finitos
2019-1
INGENIERIA MECATRÓNICA
Elementos Finitos 2019-1
Como siguiente paso se realiza el cálculo de longitudes de cada una de las vigas,
de allí se puede obtener que las vigas tienen una longitud de 10m y las columnas
que sostienen el puente 12m. Partiendo de este análisis procedemos al calculo de
los ángulos de inclinación de cada uno de los elementos, teniendo en cuenta la
medición desde el nodo i hasta el nodo j. Para finalmente obtener la matriz de
rigidez de cada elemento, utilizando la función PL1aneFrameElementStiffness de
la siguiente forma:
INGENIERIA
MECATRÓNICA
Elementos Finitos
2019-1
INGENIERIA MECATRÓNICA
Elementos Finitos 2019-1
En donde tenemos que:
Posterior se realiza el ensamble de la matriz global utilizando la función de Matlab
PlaneFrameAssemble. De la siguiente forma:
INGENIERIA
MECATRÓNICA
Elementos Finitos
2019-1
INGENIERIA MECATRÓNICA
Elementos Finitos 2019-1
De esta función obtenemos la matriz de rigidez total del sistema. Como siguiente
paso se realizan las condiciones de frontera en donde no existen desplazamiento
en ningún grado de libertad en los nodos 1, 12, 13. En el caso del nodo 11 existe
un desplazamiento en x. se realizo una tabla en Excel para limitar los nodos de la
matriz de rigidez. Se aplicaron condiciones de frontera asi:
INGENIERIA
MECATRÓNICA
Elementos Finitos
2019-1
INGENIERIA MECATRÓNICA
Elementos Finitos 2019-1
Luego de aplicar las condiciones de frontera se declara el vector de fuerzas, el
cual dependerá de en donde el usuario quiera aplicar la fuerza , luego se hace
eliminación gaussiana para hallar los desplazamientos en los nodos, de la
siguiente manera:
INGENIERIA
MECATRÓNICA
Elementos Finitos
2019-1
INGENIERIA MECATRÓNICA
Elementos Finitos 2019-1
Finalmente se realiza el cogido para calcular dichos desplazamientos y las fuerzas
de reacción en los nodos, así:
INTERFAZ GRAFICA DE USUARIO
Para el desarrollo de la GUI se hace uso del software de Matlab, el cual permite,
además de realizar los cálculos ya mencionados, permitir el diseño de
INGENIERIA
MECATRÓNICA
Elementos Finitos
2019-1
INGENIERIA MECATRÓNICA
Elementos Finitos 2019-1
aplicaciones graficas estáticas o dinámicas. La principal función de esta aplicación
es dar a conocer los diferentes resultados del proyecto, en donde el usuario debe
seleccionar el nodo donde se aplicará una fuerza de 45 toneladas, posterior a ello,
pulsar calcular.
Diseño, interfaz gráfica:
Interfaz Gráfica con visualización de los desplazamientos y fuerzas de reacción:
INGENIERIA
MECATRÓNICA
Elementos Finitos
2019-1
