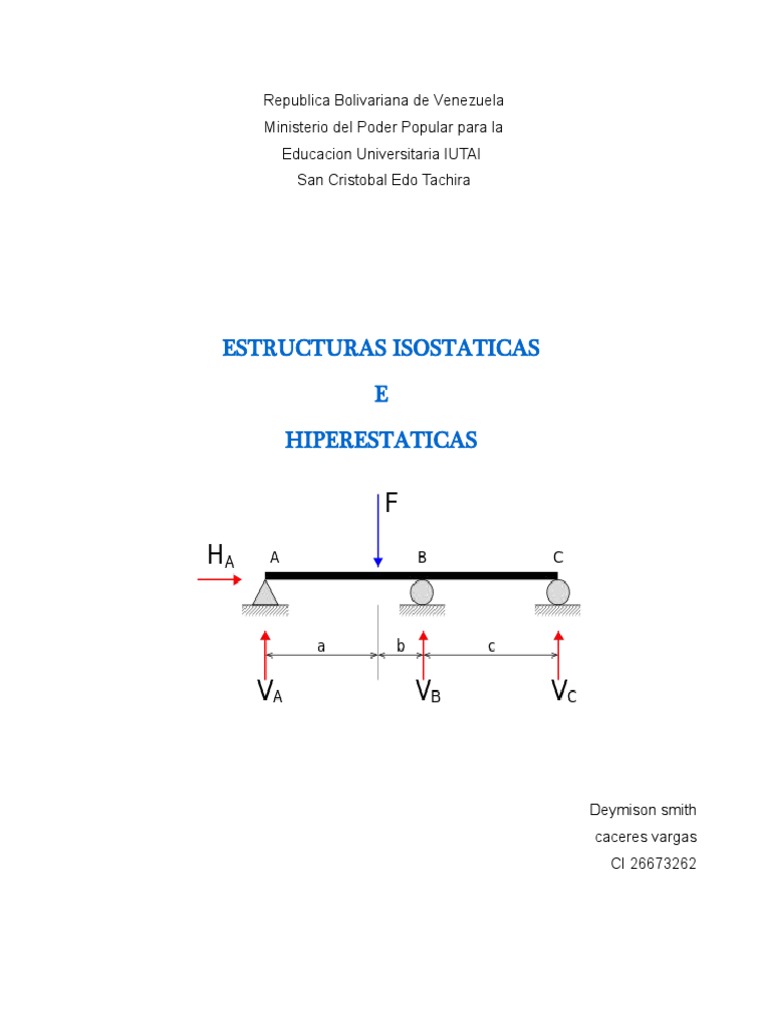

ESTRUCTURAS ISOSTATICAS
E
HIPERESTATICAS

Deymison smith
caceres vargas
CI 26673262
 Diferencia entre estructura isostatica e hiperostatica

ESTRUCTURA ISOSTATICA

• Son aquellas en las que la union entre elementos no tiene ninguna rigidez.
• Nose conservan los angulos que forman sus elementos en caso de deformacion.
• El fallo de uno de sus elementos no puede ser absorbido por el resto de la estructura por la
que esta se derrumbaria total o parcialmente.

En otras palabras mas simples, las vigas isostaticas, son aquellas que solo tienen dos apoyos
y están libremente apoyadas sobre estos. Las principales ventajas  son su peso ligero y su alta
resistencia a la corrosión. Se usa para revestimientos.

Desventajas: si los cálculos de una sección (viga), marco, etc... falla, la estructura se viene abajo al
contrario con las hiperestáticas tienen una reserva para alcanzar el mecanismo de seguridad

En esta viga (la isostática) no interesan las características de los apoyos, por lo cual solo se calculan
los elementos de la propia viga.
Existen dos tipos básicos de viga isostática y a partir de ellos se pueden hacer combinaciones, la
diferencia radica en la condición de carga.

Dibujo 2
Dibujo 1
 Dibujo 3

Los datos que debemos tener en cuenta son:

• La carga (el peso y su distribución en la viga)
• La longitud de la viga (en metros)

INCOGNITAS
Las incógnitas son:
Las reacciones (R)
El cortante (V)
La flexión (M)

Formulas básicas:
FORMULAS BASICAS
Reacciones: RA = WLb /L RB = WLa /L
Cortante: V = WL / 2
Flexion: M = WL2 / 8

Para determinar las "fuerzas internas" en las estructuras isostáticas solo necesitamos el principio del
equilibrio estático. Ya que el análisis completo de una estructura demanda el cálculo de las
deformaciones de la misma, inevitablemente debemos recurrir a las relaciones constitutivas de los
materiales que la forman y a relaciones geométricas en la estructura deformada, a partir de las cuales
podemos calcular las deformaciones. Tales como flechas al centro de vigas y rotaciones de los
extremos de las barras.
ESTRUCTURA HIPERESTATICA

• Son aquelllas en las que la union entre elementos tiene una notable rigidez.
• En caso de deformacion, los angulos que forman sus elementos se conservan.
• El fallo de unos de sus elementos PUEDE ser absorbido por el resto de la estructura.

En este tipo de estructuras no basta con aplicar el principio de equilibrio estático, también
debemos aplicar las relaciones físicas entre esfuerzos y deformaciones del material que forma la
estructura. Con esta información es posible calcular las fuerzas internas y las deformaciones en toda
la estructura.

TIPOS USUALES DE ESTRUCTURAS HIPERESTÁTICAS

• Viga continua: La estructura hiperestática que más se utiliza en la práctica es la viga
continua de 2, 3 o mas tramos.

Dibujo 4

• Vigas de celosía.

Dibujo 5
 En términos generales las ventajas que presentan las estructuras hiperestáticas pueden
resumirse en:
• Menor costo del material, al permitir obtener estructuras que a igualdad de solicitaciones
requieren menor sección transversal en sus elementos constitutivos. Este aspecto resulta de
la continuidad entre los distintos miembros estructurales, con lo que se logra una mejor
distribución de los esfuerzos interiores producidos por cargas aplicadas. Asimismo, la
continuidad permite materializar elementos de matores luces y por ende menor cantidad de
apoyos a igualdad de sección, o el uso de menores secciones para luces iguales.

• Este tipo de estructuras (hiperestáticas) tienen frecuentemente mayores factores de seguridad

asociados que las estructructura estáticamente determinadas (isostáticas) en virtud de su
capacidad de redistribución de solicitaciones internas.

• Presentan mayor rigidez , es decir que actuando una carga conocida, experimentan menores
deformaciones.
• Muchas veces la materialización de estructuras hiperestáticas responde a la minimización de
errores en la obra.

Las desventajas mas salientes son:

• Sencibilidad ante desplazamientos de vínculos (Ataduras), por lo que pueden acarrear
problemas severos cuando las condiciones de cimentación de la estructura son impropias, o
se presentan asentamientos del terreno.
• Las variaciones de temperatura, fabricación deficiente o desajustes de colocación, generan
deformaciones inducidas de importancia.
Usualmente se requiere secciones reforzadas por cambios de signo de momentos flectores, en las
cercanias a un nudo rigido.

La inestabilidad en las estructuras

Las inestabilidades son todas las fuerzas o acciones que afectan la estabilidad de un objeto,
pudiendo volcarlo o deplazarlo desde su ubicación original. Pueden ocurrir de manera simultanea y
son resultado de la mala distribución de los pesos tras un diseño deficiente de los apoyos y la forma.

En consecuencia, una estructura inestable es aquella en la que los componentes que la forman están
dispuestos de tal manera que es susceptible de colapsar o derrumbarse al ser sometida a la acción
de una carga.
 Causas de la inestabilidad estructural

Existen varias maneras de que una estructura en su totalidad o alguno de sus elementos se vuelvan
inestables, lo que depende a grandes trazos de la geometría estructural y de las características de las
cargas. En el primero de los casos influyen la geometría espacial de la estructura, los materiales que
la conforman y sus propiedades mecánicas, así como el tipo de conexiones y los soportes. Las
cargas influyen por su distribución espacial, comportamiento (incluso si son afectadas por una
deformación de la estructura) y el sistema de fuerzas o reacciones.

Tipos de inestabilidades

Se distinguen tres tipos de acuerdo al efecto que producen sobre las estructuras:

• Deslizamiento: cuando en la superficie de contacto entre dos sólidos se supera un valor limite
produciendo el desplazamiento de alguno de ellos.

• Vuelco: en este caso el momento respecto al plano del terreno supera cierto valor límite
haciendo que la estructura gire sobre sus bases.

• Inestabilidad elástica: es un fenómeno de no linealidad que se produce cuando no hay

equilibrio estático entre los desplazamientos y fuerzas de los elementos de la estructura.

Inestabilidad geometrica: Existen algunas estructuras que son inestables a pesar de que al aplicar los
criterios anteriores resulten estaticamente determinadas o aun indeterminadas. La inestabilidad se
deriva de un numero insuficiente o de una disposicion inadecuada de los apoyos de un arreglo
inadecuado de partes de la estructura. En el primer caso se dice que la estructura tiene una
inestabilidad geometrica externa y en el segundo caso una inestabilidad interna.

Dibujo 6
 Dibujo 7

cargas y deformaciones
Todo elemento estructural sometido a la acción de cargas se deforma. En la mayoría de los
casos las deformaciones son imperceptibles, y deben ser medidas con el auxilio de instrumentos.
Podemos clasificar los elementos estructurales según su forma: elementos con una dimensión
dominante; por ejemplo:
• vigas
• columnas
• pilares
• pilotes.
elementos con dos dimensiones dominantes; por ejemplo:
• losas
• tabiques antisísmicos
• láminas
• bóvedas
Los elementos también pueden ser clasificados según el material que lo constituye,
atendiendo a que la calidad del material usado es decisivo en la importancia de las deformaciones:
Acero, Hormigón armado, Hormigón pretensado, Hormigón simple o en masa ,Madera, Mampostería
de ladrillo o piedra

Cargas: Las cargas que actúan sobre los elementos estructurales pueden ser:
 Dibujo 8

• Cargas concentradas: son cargas en las que el total de la fuerza está aplicada en un área
muy pequeña, que idealmente se puede asimilar a un punto
• Cargas repartidas uniformemente: se trata de cargas que actúan a lo largo del
elemento con un valor uniforme; cuando la carga repartida, lo es sobre un elemento
de dos dimensiones dominantes, tenemos una carga repartida uniforme extendida
una superficie.
• Cargas repartidas variables: s e trata de cargas repartidas que actúan sobre la barra, pero
con valores variables. El mismo concepto se extiende a las cargas extendidas a los
elementos estructurales de dos dimensiones dominantes.
El origen de una carga puede ser:
• Cargas permanentes: son las cargas debidas a partes de la construcción que no son
estructurales, pero están fijadas a la misma permanentemente.
• Cargas de servicio o sobrecargas: son las cargas de uso, son las que debe resistir la

estructura diseñada.
 • Cargas por fenómenos meteorológicos: son las originadas por el viento a la nieve.
• Cargas sísmicas: son las originadas por un sismo, tectónico o volcánico; inclusive sismos
originados por la acción humana (sismos inducidos).

Dibujo 9

• Presiones o empujes: cargas originadas por el empuje de suelos, líquidos, con dirección
predominantemente horizontal.

Deformaciones en vigas
Para abordar el análisis de las vigas hiperestáticas o estáticamente indeterminadas resulta
necesario analizar las deformaciones que experimentará la viga, luego de ser cargada. Las distintas
cargas sobre la viga generan tensiones de corte y flexión en la barra, y a su vez la hacen deformarse.
El análisis de las deformaciones tiene básicamente dos objetivos. Por una parte, el poder obtener
nuevas condiciones, que traducidas en ecuaciones, nos permitan resolver las incógnitas en vigas
hiperestáticas. Y por otra parte, las deformaciones en sí, deben ser limitadas.

Deformacion en vigas: Linea elastica o elastica

Denominaremos línea elástica a la curva que forma la fibraneutra una vez cargada la viga,
considerando que ésta seencontraba inicialmente recta.

Supuestos base: Para establecer una serie de relaciones al interior de la sección,

indicamos que se trata de una viga, cuyo materialse encuentra solicitado dentro del rango
deproporcionalidad entre tensiones y deformaciones, y en donde se admite la conservación
de las caras planas. Dichoen otra forma, donde se cumplen la ley de Hooke y lahipótesis de
Bernouilli-Navier.
 Dibujo 10

Metodo de calculo
Existen diferentes metodos para abordar el analisis de las deformaciones en vigas:
• Metodo de area de momento
• Metodo de doble integracion
• Metodo de la viga conjugada

A traves de ellos buscaremos determinar el angulo de curvatura de la linea elastica y sus

deflexiones o flechas.
1. Metodo de area de momento: El conocimiento del cálculo de giros y desplazamiento es
necesario para poder entender los efectos que producen las cargas externas en el interior de
la viga. Este método se basa en la relación que existe entre el momento M y la curvatura y
proporciona medios prácticos y eficientes para calcular la pendiente y la deflexión de la curva
elástica de vigas y pórticos.

El método tiene dos teoremas. El primero relaciona la curvatura con la pendiente de la curva
elástica y el segundo la curvatura con la deflexión.

TEOREMA 1

El área bajo el diagrama de curvatura entre dos puntos A y B es igual al cambio en las
pendientes entre esos dos puntos sobre la curva elástica.
 Ilustración 11

Teorema 2:
Por teoría de los ángulos pequeños tenemos: si sumamos todos los desplazamientos
verticales obtenemos la desviación vertical entre las tangentes en A y B.

El teorema es “La desviación de la tangente en un punto A sobre la curva elástica con

respecto a la tangente prolongada desde otro punto B, es igual al momento del área bajo la curva
entre los puntos A y B con respecto a un eje A. Se cumple siempre cuando en la curva no haya
discontinuidades por articulaciones.Esta desviación siempre es perpendicular a la posición original de
la viga y se denomina flecha.

Ilustración 12
 2. Metodo de doble integracion: Permite calcular las pendientes y deflexiones de la viga en
cualquier punto. La dificultad radica en despejar las constantes de integracion.

3. Metodo de viga conjugada: Este metodo se basa en los mismos principios del emtodo
de area de momento pero difiere en su aplicacion. Consiste en generar una nueva viga ficticia
de la misma longitud y con las mismas condiciones de apoyo que la viga original, pero
cargada con el diagrama del momento flector de la viga original dividido por El. De esta
manera el angulo de la tangente trazada en cualqueir punto de la elastica de la viga real esta
dada por el cortante (Q) de la nueva viga.

Ilustración 13

Deformación de pórticos

Un pórtico es una estructura formada por tres barras, dos pilares y un dintel, unidas por nudos
rígidos. Si un extremo está empotrado y el otro libre, se estudia el pórtico estáticamente determinado.
Si en el extremo libre se coloca un apoyo se genera un pórtico estáticamente indeterminado. El
pórtico se somete a carga con pesos. Los puntos de aplicación de la carga se pueden desplazar. Dos
relojes de comparación registran los desplazamientos del pórtico bajo carga.

Por aplicación de diferentes métodos (teoría de la elasticidad de primer orden, principio de

superposición de la mecánica y principio del trabajo virtual) se calculan diagramas de momentos de
flexión para el pórtico estáticamente determinado y el indeterminado. A partir de la ecuación a la que
responden los diagramas de momentos flectores se establece la ecuación diferencial de la línea
elástica. A partir de la línea elástica y de sus integraciones se pueden calcular los desplazamientos y
la fuerza de apoyo en el apoyo libre.
Con un segundo pórtico, en forma de S, se puede demostrar que los diversos métodos se pueden
aplicar a cualquier tipo de pórtico.

Ilustración 14
Ilustración 15

Deducción de las ecuaciones de Deformación angular

Imagine un pórtico el cual ha sido sometido a un sistema de cargas cualquiera: peso propio, carga
viva, fuerza de sismo, viento, etc.

Como resultado de la aplicación de este sistema de cargas la estructura sufre deformaciones

(rotaciones y desplazamientos) en los nodos y a su vez se generan fuerzas en cada uno de los
elementos de la estructura.

Ilustración 16
Tomando el elemento i − j del sistema pórtico después de deformado se tiene:

Ilustración 17
