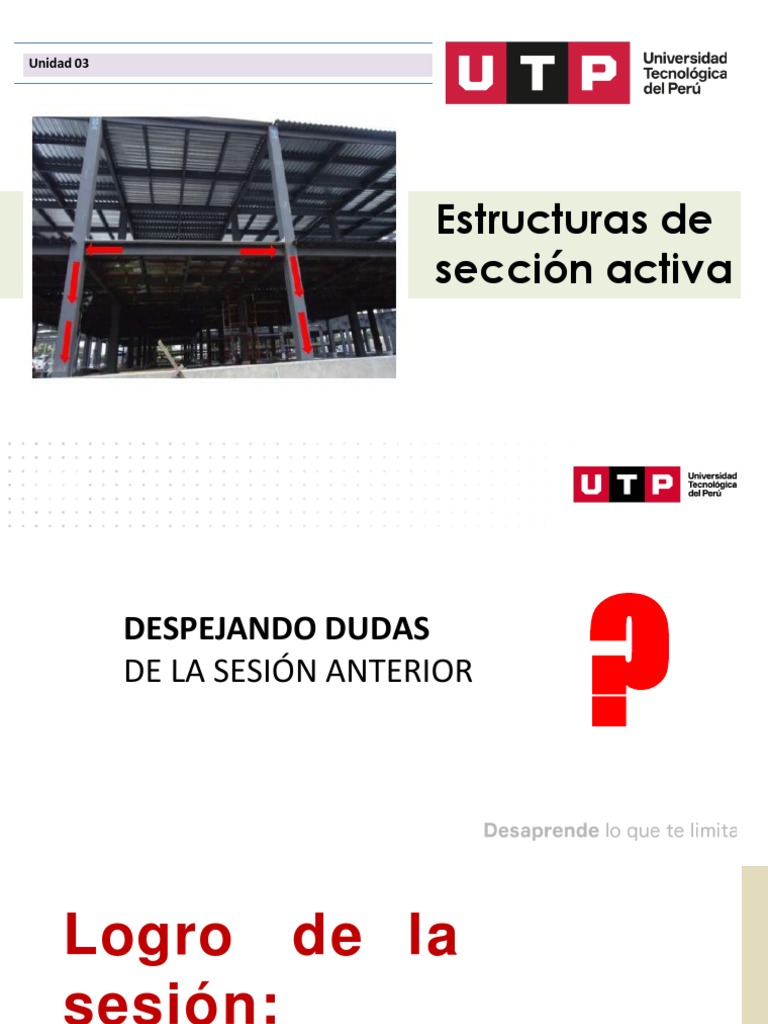

Unidad 03

Estructuras de
sección activa
 ?
DESPEJANDO DUDAS
DE LA SESIÓN ANTERIOR
Logro de la
sesión:
Al finalizar la Sesión, el estudiante identifica los
diversos tipos de estructuras de geometría ortogonal,
de sección activa. Además entiende el comportamiento
de estos elementos sometidos a cargas
 UTILIDAD
El estudiante Comprende las
características, ventajas y
desventajas de las estructuras y
elementos de sección activa, para
poder proponer como solución
estructural en la proyección
arquitectónica. .
 CONOCIMIENTOS PREVIOS

¿Qué entiende por Sección del elemento?

¿Qué tipos de esfuerzos se generan en las secciones
de los elementos estructurales?
Sección Activa

Son sistemas estructurales de

elementos lineales rígidos y sólidos
(incluyendo su forma compacta de
losa) en los que la transmisión de cargas
se efectúa por movilización de fuerzas
seccionales.
Elementos lineales Pueden determinar ejes y dimensiones:
• Longitud
Los elementos lineales son medios geométricos para definir
planos y establecer relaciones tridimensionales mediante
• Altura
su situación en el espacio. • Profundidad
Sistema de transmisión de
fuerzas:
Las fuerzas externas se transmiten
a través del material de la sección
(esfuerzos seccionales).
El prototipo de los sistemas de sección activa es la viga lineal sobre
2 apoyos en donde a través del material de su sección desvía las
fuerzas y las transmite a sus apoyos.
Características de sección activa
Uniones rígidas

Mediante uniones rígidas se pueden unir vigas y columnas aislados para formar un sistema global de
múltiples elementos, en el que cada componente participa en el mecanismo de resistencia frente a la
deformación mediante una curvatura de su eje.
A través de uniones rígidas con las columnas, no solo se reduce la flecha vertical, sino que también se crea
un mecanismo para desviar las fuerzas horizontales.
 Geometría ortogonal

Los sistemas estructurales de sección activa poseen, sobre todo, una forma ortogonal, tanto en
planta como en alzado.
La simplicidad de la geometría ortogonal para resolver los problemas estáticos y formales es la gran
ventaja de las estructuras de sección activa y el motivo de su empleo universal en la construcción.
Grandes luces
Con estas estructuras se pueden construir grandes luces y espacios diáfanos, sin tener que
renunciar a las ventajas de la geometría ortogonal.
Resistencia a la Flexión
Flexión: La suma de las cargas y reacciones que hacen girar los puntos de apoyo y
ocasionan una curvatura en el eje longitudinal.

Eje longitudinal
 Los componentes de la estructura están
sometidos en primer lugar a la flexión, es
decir, a esfuerzos internos de compresión,
tracción y cortantes: ESTRUCTURAS EN
ESTADO DE FLEXIÓN.
La flexión es la característica principal del
comportamiento de las estructuras de
sección activa.

El momento de giro de las fuerzas provoca

una flexión hasta alcanzar el punto en el
que el momento de giro interno es lo
suficientemente grande como para
equilibrarlo.
A consecuencia de la flexión se activa un
momento de giro interno que equilibra el
momento de giro externo.
Vigas lineales

Son elementos de construcción

rectilíneos y resistentes a la flexión
que no solo absorben fuerzas en
la dirección de su eje, sino que
también pueden desviar fuerzas
perpendiculares a su eje mediante
tensiones internas en su sección y
transmitirlas en la dirección de su
eje hasta los extremos.

Las fuerzas verticales exteriores

originan esfuerzos cortantes que
intentan girar cada diferencial del
material de la viga, provocando una
deformación por flexión
Estructuras de Vigas

Vigas de un vano

Vigas continuas
Vigas articuladas

Vigas empotradas

Vigas en voladizo
Estructura de retícula de vigas

Retículas
homogéneas

Retículas
escalonadas

Retículas
concéntricas
Estructuras para vigas

Vigas simples (discontinua):

Para cada vano una distribución

de tensiones iguales

Viga continua:

Distribución de tensiones diferente

para cada vano.
Vigas continua con voladizo:

Para cada vano una distribución

de tensiones idénticas

Vigas continua con reducción de la luz

en los extremos:

Igualación de las tensiones máxima en

todos los vanos
Tres vigas discontinuas con
voladizos :

Distribución de tensiones
iguales en cada vano.
Tipos de sección de las vigas lineales
El mecanismo de actuación de las estructuras de sección activa descansa en la movilización de esfuerzos
seccionales. La combinación de varios materiales de construcción para aprovechar al máximo sus características,
conduce a secciones de forma especialmente eficaz: VIGAS COMPUESTAS.
Estructuras
de
VIGAS

Estructuras
de
PÓRTICOS

Estructuras
de
RETÍCULAS
DE VIGAS

Estructuras
de
LOSAS
 PÓRTICOS
El pórtico simple (de un vano)
se comporta de forma
monolítica y es mas
resistente tanto a cargas
verticales como las
horizontales. A medida que
aumenta el ancho y la altura
del edificio resulta practico
aumentar el número de
vanos, reduciendo así la luz
de las vigas y absorbiendo las
cargas horizontales de forma
mas económica.

La estructura resistente del

edificio se convierte de esta
forma con una serie de
mallas rectangulares que
permiten libremente la
circulación en el interior, y
es capaz de resistir cargas
horizontales y verticales.
Materiales de pórticos

Concreto armado Acero

Madera Piedra
Materiales de pórticos

Mixtos
 Tipos de pórticos

Pórticos de un
vano

Pórticos de
varios vanos

Pórticos por
plantas
Tipos de pórticos

Pórticos de un
vano

Pórticos de Pórticos por

varios vanos plantas
 Partes del pórtico
Losa/entrepiso

Viga/Trabe

Columnas
Cómo funcionan los pórticos
Debido a la continuidad de las esquinas del marco, la deformación de la viga puede reducirse
mediante el grado de rigidez de los pilares.
Cómo funcionan los pórticos

Las reacciones horizontales en los puntos de apoyo del pórtico limitan el giro en las esquinas y
reducen la deformación por flexión de la viga del pórtico
 Cómo funcionan los pórticos
Mecanismo resistente frente a cargas laterales

Al contrario de la viga simple que necesita una rigidización adicional para absorber el momento del giro, en
el pórtico articulado la propia deformación origina reacciones verticales en los apoyos que provocan un
giro de sentido opuesto.
Losas
La losa es un elemento plano de sección activa que integra la mecánica de flexión diversa y por ello presenta una gran eficiencia para claros
determinados.
Las losas planas se pueden apoyar directamente sobre las vigas y/o columnas, o sobre una viga horizontal que trasmite las cargas uniformemente
hacia las vigas y/o columnas.
Tipos de losas

Losas
uniformes
(llena)

Losas
nervadas
(casetonadas)

Pórticos de
losas

Losas en
voladizo
Tipos de losas - Ejemplos

Losas
uniformes
(llena)

Losas
nervadas
(casetonadas)
 Tipos de losas - Ejemplos

Pórticos de
losas

Losas en
voladizo
Estructuras de concreto reforzado

Definición
• Conjunto de elementos estructurales construidos a base de concreto hidráulico y
acero de refuerzo diseñado para resistir las diferentes solicitaciones de cargas.

Generalidades
• Los elementos estructurales más utilizados en las estructuras de concreto armado
son: Zapatas, contratrabes, dados, columnas, muros, trabes, losas, arcos, bóvedas,
membranas, dalas y castillos.
Estructuras de acero
Definición
• Conjunto de piezas armadas y conectadas entre sí que se destinan a soportar y
transmitir cargas temporales o definitivas, fabricadas con acero de calidad
estructural o de alta resistencia.

Generalidades
• La fabricación de estructuras de acero, comprenderá la habilitación en taller o en
campo y el montaje en obra de todos los elementos o partes que integran la
estructura de acuerdo con lo indicado por el proyecto.
Estructuras de madera

Definición
• Conjunto de piezas armadas y conectadas entre sí que se destinan a soportar y transmitir cargas temporales o
definitivas, fabricadas con diferentes tipos de maderas.

Generalidades
• La fabricación de estructuras de madera, comprenderá la habilitación en taller o en campo y el montaje en obra de todos los elementos o
partes que integran la estructura de acuerdo con lo indicado por el proyecto.
Cimentaciones

Conjunto de elementos que integran la

subestructura sobre los que una edificación o
construcción se apoya. Pueden ser:

• ZAPATAS AISLADAS Y CORRIDAS:

materiales empleados son el concreto
hidráulico, acero de refuerzo, piedra, cimbra
y aditivos.

• LOSAS PLANAS DE CIMENTACIÓN: materiales

empleados son el concreto hidráulico, acero
de refuerzo, cimbra de contacto y aditivos.
• CAJONES DE CIMENTACIÓN:
material empleado concreto
hidráulico, acero de refuerzo,
cimbra de madera, cimbra
metálica, acero estructural,
aditivos e impermeabilización.

• PILOTES: material empleado

concreto hidráulico, acero de
refuerzo, tubo y accesorio para
chiflones, acero estructural para
puntas y juntas, soldadura para
puntas y juntas. Estos se
clasifican en: de concreto
(precolados y colados en el
lugar), de acero (perfiles
laminados y secciones
tubulares) y mixtos (concreto y
acero).
Cimbrado y descimbrado: la remoción de la cimbra se hará de acuerdo con lo ordenado por el proyecto, se retirara
de tal manera que siempre se procure la seguridad de la estructura; los costados de la columnas, trabes, podrán
descimbrase después de 24 horas. Siempre y cuando el concreto sea lo suficientemente resistente.
Después de retirada la cimbra se dejaran puntales en los centros de los principales miembros estructurales, retirando
estos hasta que el concreto alcance el 90% de la resistencia del proyecto.

▪ Concreto hidráulico: los materiales que se emplean para la fabricación de concreto hidráulico son los siguientes:
cemento tipo portland, agregados pétreos, agua y aditivos.

• Acero de refuerzo: Son los elementos estructurales de acero que se emplean para absorber esfuerzos, que este por
si solo es incapaz de soportar, que son las varillas con las que se hacen los armados (asociados al concreto).
CONCLUSIONES
TRABAJO
PRÁCTICO
