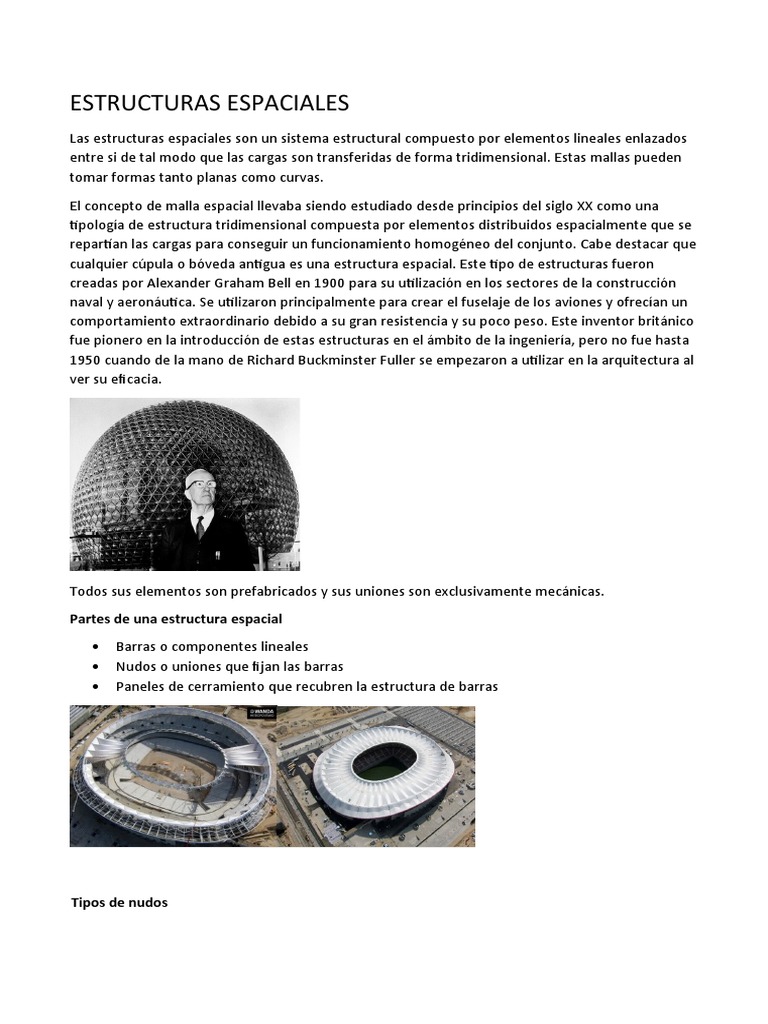

ESTRUCTURAS ESPACIALES
Las estructuras espaciales son un sistema estructural compuesto por elementos lineales enlazados
entre si de tal modo que las cargas son transferidas de forma tridimensional. Estas mallas pueden
tomar formas tanto planas como curvas.
El concepto de malla espacial llevaba siendo estudiado desde principios del siglo XX como una
tipología de estructura tridimensional compuesta por elementos distribuidos espacialmente que se
repartían las cargas para conseguir un funcionamiento homogéneo del conjunto. Cabe destacar que
cualquier cúpula o bóveda antigua es una estructura espacial. Este tipo de estructuras fueron
creadas por Alexander Graham Bell en 1900 para su utilización en los sectores de la construcción
naval y aeronáutica. Se utilizaron principalmente para crear el fuselaje de los aviones y ofrecían un
comportamiento extraordinario debido a su gran resistencia y su poco peso. Este inventor británico
fue pionero en la introducción de estas estructuras en el ámbito de la ingeniería, pero no fue hasta
1950 cuando de la mano de Richard Buckminster Fuller se empezaron a utilizar en la arquitectura al
ver su eficacia.
Todos sus elementos son prefabricados y sus uniones son exclusivamente mecánicas.
Partes de una estructura espacial
Barras o componentes lineales
Nudos o uniones que fijan las barras
Paneles de cerramiento que recubren la estructura de barras
Tipos de nudos
Esféricos.
Cilíndricos.
Prismáticos.
Planos.
Algunos ejemplos más concretos pueden ser:
Nudo Triodetic Nudo Pyramitec
Sistema Begue-Kieffer
Nudo Tubaccord
MONTAJE DE LA MALLA
Este tipo de mallas han permitido un cambio significativo en las formas que adoptan los edificios
contemporáneos. Ha sido un avance que ha propiciado que grandes arquitectos e ingenieros
puedan crear espacios envolventes con geometrías curvas impensables hasta hace un siglo, que
aparte de conseguir un espacio hermoso también es un avance en cuanto a la huella que dejan ya
que requieren de un material mucho más reducido comparado con otro tipo de construcciones.
Para su construcción se suele hacer primero la estructura del edificio, posteriormente se monta la
malla uniendo los componentes lineales con sus nudos y finalmente se recubre la malla con los
paneles prefabricados.
CALCULO DE ESTRUCTURAS ESPACIALES
Para calcular este tipo de estructuras se usa el metodo matricial de la rigidez o método de los
desplazamientos.
Este método relaciona los desplazamientos de un conjunto de puntos de la estructura, con las
fuerzas exteriores que es necesario aplicar para lograr esos desplazamientos. La matriz de rigidez
relaciona las fuerzas nodales equivalentes y desplazamientos sobre los nodos de la estructura,
mediante la siguiente ecuación:
Dónde: Fi son las fuerzas nodales equivalentes asociadas a las fuerzas exteriores aplicadas sobre
la estructura; Ri son las reacciones hiperestáticas inicialmente desconocidas sobre la
estructura; δi los desplazamientos nodales incógnita de la estructura y n el número de grados de
libertad de la estructura.
La energía de deformación elástica también puede expresarse en términos de la matriz de rigidez
mediante la relación:
º
Algunos ejemplos de estructuras espaciales usadas en proyectos de grandes arquitectos como
Zaha Hadid, Norman Foster o la firma de arquitectos Benoy.
Centro Heydar Aliyev, Azerbaiyán, Bakú.
Proyecto de renovación de la terminal de Ciudad de México
Complejo Ferrari Abu Dhabi
Bibliografía
.
Makowski, Z. S. (Dr. Ing.). Francisco Davo Estructuras espaciales de acero.
Soto, David. (2014). Resolución de Armaduras en 2D con el Método Matricial de la Rigidez.
Roger, Señis López. (2014). Optimizacion de mallas estructurales de acero envolventes de
edificios en altura. Archivo pdf.
https://www.lanik.com/es/soluciones/estructuras-espaciales
https://mettalik.com/es/estructuras-espaciales/
ADRIAN COSTAS. PROYECTO GEOMETRICO 1.1 15/10/2021
