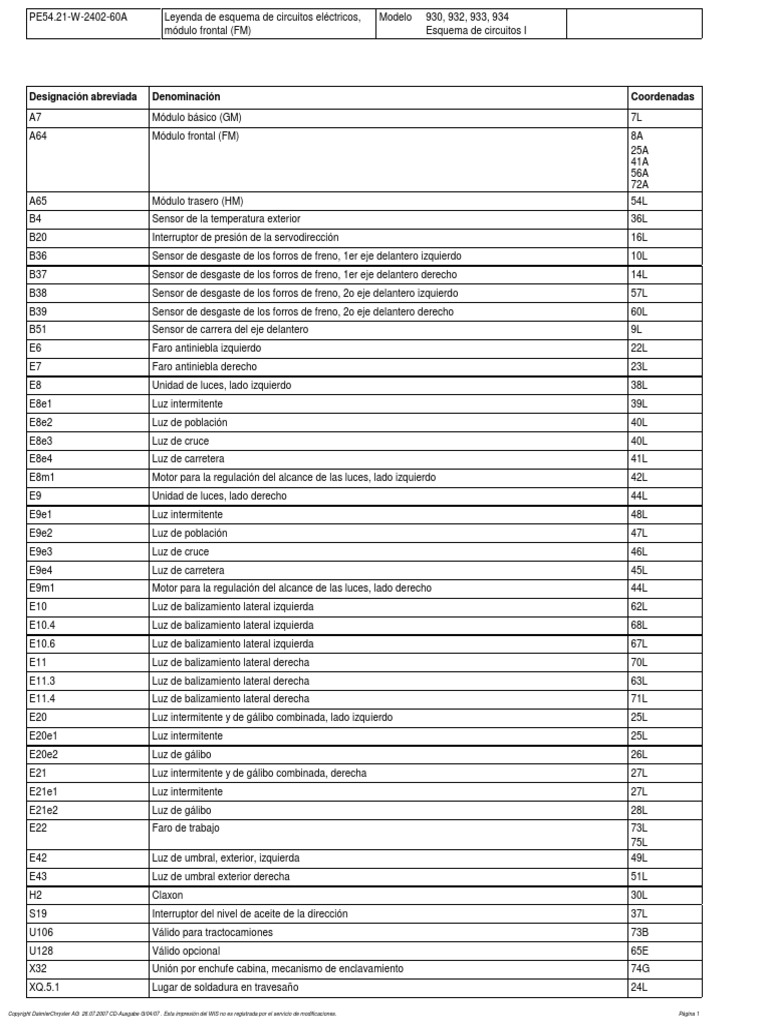

PE54.

21-W-2402-60A Leyenda de esquema de circuitos eléctricos, Modelo 930, 932, 933, 934
módulo frontal (FM) Esquema de circuitos I

Designación abreviada Denominación Coordenadas

A7 Módulo básico (GM) 7L

A64 Módulo frontal (FM) 8A
25A
41A
56A
72A
A65 Módulo trasero (HM) 54L
B4 Sensor de la temperatura exterior 36L
B20 Interruptor de presión de la servodirección 16L
B36 Sensor de desgaste de los forros de freno, 1er eje delantero izquierdo 10L
B37 Sensor de desgaste de los forros de freno, 1er eje delantero derecho 14L
B38 Sensor de desgaste de los forros de freno, 2o eje delantero izquierdo 57L
B39 Sensor de desgaste de los forros de freno, 2o eje delantero derecho 60L
B51 Sensor de carrera del eje delantero 9L
E6 Faro antiniebla izquierdo 22L
E7 Faro antiniebla derecho 23L
E8 Unidad de luces, lado izquierdo 38L
E8e1 Luz intermitente 39L
E8e2 Luz de población 40L
E8e3 Luz de cruce 40L
E8e4 Luz de carretera 41L
E8m1 Motor para la regulación del alcance de las luces, lado izquierdo 42L
E9 Unidad de luces, lado derecho 44L
E9e1 Luz intermitente 48L
E9e2 Luz de población 47L
E9e3 Luz de cruce 46L
E9e4 Luz de carretera 45L
E9m1 Motor para la regulación del alcance de las luces, lado derecho 44L
E10 Luz de balizamiento lateral izquierda 62L
E10.4 Luz de balizamiento lateral izquierda 68L
E10.6 Luz de balizamiento lateral izquierda 67L
E11 Luz de balizamiento lateral derecha 70L
E11.3 Luz de balizamiento lateral derecha 63L
E11.4 Luz de balizamiento lateral derecha 71L
E20 Luz intermitente y de gálibo combinada, lado izquierdo 25L
E20e1 Luz intermitente 25L
E20e2 Luz de gálibo 26L
E21 Luz intermitente y de gálibo combinada, derecha 27L
E21e1 Luz intermitente 27L
E21e2 Luz de gálibo 28L
E22 Faro de trabajo 73L
75L
E42 Luz de umbral, exterior, izquierda 49L
E43 Luz de umbral exterior derecha 51L
H2 Claxon 30L
S19 Interruptor del nivel de aceite de la dirección 37L
U106 Válido para tractocamiones 73B
U128 Válido opcional 65E
X32 Unión por enchufe cabina, mecanismo de enclavamiento 74G
XQ.5.1 Lugar de soldadura en travesaño 24L

Copyright DaimlerChrysler AG 26.07.2007 CD-Ausgabe G/04/07 . Esta impresión del WIS no es registrada por el servicio de modificaciones. Página 1
 XQ.5.2 Lugar de soldadura en travesaño 52L
XQ.5.3 Lugar de soldadura en travesaño 20L
XQ.5.4 Lugar de soldadura en travesaño 12L
XQ.5.5 Lugar de soldadura en travesaño 12L
XQ.5.6 Lugar de soldadura en travesaño 34L
XR.5.8 Lugar de soldadura 77L
XR.5.12 Lugar de soldadura 76L
XR.5.13 Lugar de soldadura 64L
XR.6.5 Lugar de soldadura 59L
XR.6.6 Lugar de soldadura 58L
XR.11.1 Lugar de soldadura de luces de balizamiento lateral izquierdas 65L
XR.12.1 Lugar de soldadura de luces de balizamiento lateral derechas 69L
Y15 Válvula electromagnética del bloqueo transversal, eje trasero 33L
Y43 Válvula electromagnética del bloqueo longitudinal 31L
Y51 Válvula proporcional, eje delantero izquierdo 17L
Y52 Válvula proporcional eje delantero, lado derecho 19L
CAN 3 CAN del bastidor del chasis 6C
54C
