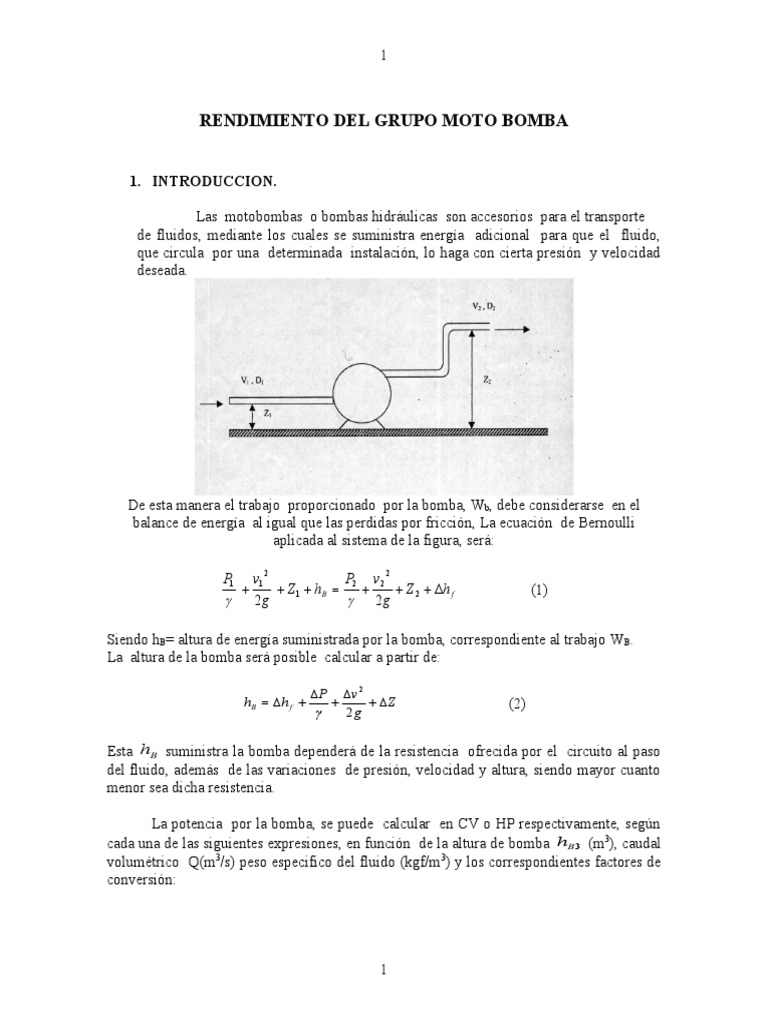

RENDIMIENTO DEL GRUPO MOTO BOMBA

1. INTRODUCCION.

Las motobombas o bombas hidráulicas son accesorios para el transporte

de fluidos, mediante los cuales se suministra energía adicional para que el fluido,
que circula por una determinada instalación, lo haga con cierta presión y velocidad
deseada.

De esta manera el trabajo proporcionado por la bomba, Wb, debe considerarse en el

balance de energía al igual que las perdidas por fricción, La ecuación de Bernoulli
aplicada al sistema de la figura, será:
2 2
P1 v1 P v
  Z 1  h B  2  2  Z 2  h f (1)
 2g  2g

Siendo hB= altura de energía suministrada por la bomba, correspondiente al trabajo WB.
La altura de la bomba será posible calcular a partir de:

P v 2
hB  h f    Z (2)
 2g

Esta hB suministra la bomba dependerá de la resistencia ofrecida por el circuito al paso

del fluido, además de las variaciones de presión, velocidad y altura, siendo mayor cuanto
menor sea dicha resistencia.

La potencia por la bomba, se puede calcular en CV o HP respectivamente, según

cada una de las siguientes expresiones, en función de la altura de bomba hB 3 (m3), caudal
volumétrico Q(m3/s) peso especifico del fluido (kgf/m3) y los correspondientes factores de
conversión:

1
 2

hB * Q * 
PB (CV )  (3)
75

h B * Q *  * 0.986
PB ( HP)  (4)
75

Esta es la potencia real suministrada que difiere de la potencia teórica, potencia

del motor o potencia de placa, que siempre es mayor:

La razón por la que la potencia real nunca iguala a la teórica, es que la bomba
experimenta perdidas de energía por fricción en las diferentes partes se su estructura
interna, ejes , rodetes, prensaestopas, etc.

El rendimiento de una bomba puede definirse en función de las potencias, de la

siguiente manera:

Potencia real su min istrada

n (5)
Potencia Teorica

Pt  Pf PB
n  (6)
Pt Pt
Donde:

Pt = Potencia teórica o potencia de placa

Pf = Potencia perdida por fricción en la bomba

Las bombas pueden ser de distinta naturaleza , siendo una de las mas usadas dentro del
grupo de bombas rotatorias, la bomba centrifuga ; esta consiste en un motor eléctrico
que acciona la bomba , en cuyo interior se ubica un rodete con aletas curvas, de modo
que impulse el fluido tangencialmente con la fuerza de giro; alrededor del rodete se
ubica una corona de directrices que conducen el fluido.

Rendimiento de las Bombas

El rendimiento h de una bomba viene dado por

2
 3

donde g , Q y h se definen de forma habitual; T es el par ejercido por el motor sobre el eje
de la bomba y w el régimen de giro del eje en radianes por segundos.

Punto de Funcionamiento de una Bomba:

Las características de trabajo de una dependen del funcionamiento de la bomba, asi tambien
de las características del sistema en el cual vaya a trabajar. La altura de funcionamiento de
la bomba real y el caudal son determinados por la intersección de las dos curvas. El punto
de funcionamiento o punto óptimo de una bomba solo dinámica es el de la curva H – Q que
corresponde a un rendimiento máximo. Cuanto mas empinada se la curva H – Q, mas
significativo será el efecto de cualquier cambio de altura en el punto de funcionamiento.

Las curvas H – Q para las bombas centrífugas son sustancialmente planas, con tendencia a
que el sedimento máximo se sitúe inmediatamente después de la capacidad media.

Las curvas H – Q para una bomba de flujo axial es aún más empinada, con su punto de
demanda en la descarga nula y su curva de potencia es decreciente.

Selección de Bombas:

Para una determinada aplicación se deben seguir parámetros como ser la velocidad
específica Ns, el tamaño D del impulsor y la velocidad de operación n. Otras posibilidades
son el uso de bombas multietapa, bombas en serie, bombas en paralelo, etc. Incluso, bajo
ciertas condiciones, limitar el flujo en el sistema puede producir ahorros de energía. El
objetivo es seleccionar una bomba y su velocidad de modo que las características de
funcionamiento de la bomba en relación al sistema en el cual opera sean tales que el punto
de funcionamiento esté cerca del PMR (punto de máximo de rendimiento). Esto tiende a
optimizar el rendimiento de la bomba.

El punto de operación puede desplazarse cambiando la curva características de la bomba,

cambiando la curva característica del sistema o cambiando ambas curvas. La curva de la
bomba puede modificarse cambiando la velocidad de funcionamientos de una bomba dada
o seleccionando una bomba distinta con características de funcionamiento diferentes.

3.- DATOS Y CALCULOS

h2[cm]
3
NIVEL Q[gal/min] Q [m /s] h1[cm] ∆h [m]
Línea 12.2 7.698*10-4 37.2 42.0 0.048
Superior
Línea central 13.2 8.329*10-4 41.2 88.0 0.168
Línea inferior 11.4 7.193*10-4 34.9 94.5 0.596

3
 4

BALANCE DE ENERGIA

Balance de Energía B—A

2 2
PB v B P v PA
  Z B  hF  A  A  Z A =>  6.23 (m)
 2g  2g 
Balance de Energía C—A
2 2
PC vC PA v A
  Z C  hB    Z A => hB  11 .65 (m)
 2g  2g

LINEA SUPERIOR
PA
 6.23 (m) ; hB  11 .65 (m)

LINEA CENTRAL

PA
 6.21 (m); hB  23.7 (m)

LINEA INFERIOR
PA
 4.4 (m); hB  17.51 (m)


LA POTENCIA DE UNA BOMBA:

p B  hB Q ;  = 9790 ( N / m 3 )
LINEA SUPERIOR
p B  11 .65 (7.968  10 4 )9790  88.1 (watt) =0.118 ( H.P ).
LINEA CENTRAL
 
pB   23.7 8.329 4 9790  193.1  0.261 (H.P.)
LINEA INFERIOR
 
p B  17.51 7.193  10 4 9790  122.5 (Watt)= 0.17 (H.P.)

RENDIMIENTO: Pt = 0.5 H. P.

Pt  Pf PB
 *100% = *100%
Pt Pt
LINEA SUPERIOR
  35.5%
LINEA CENTRAL
  51.6%
LINEA CENTRAL
  32%

4
 5

GRAFICAS

H vs Q
25%

0,00084
0,00082
0,0008
Caudal

0,00078
0,00076
0,00074
0,00072
0,0007
0 0,2 0,4 0,6 0,8
Perdida de Carga
