“MEJORAMIENTO Y AMPLIACION DEL INSTITUTO EDUCACION INICIAL EN LA GERENCIA

I.E. N° 236 - DEL C.P. ÑUNYA JALCA, DISTRITO DE BAGUA GRANDE, PROVINCIA SUBREGIONAL
DE UTCUBAMBA, DEPARTAMENTO DE AMAZONAS” UTCUBAMBA

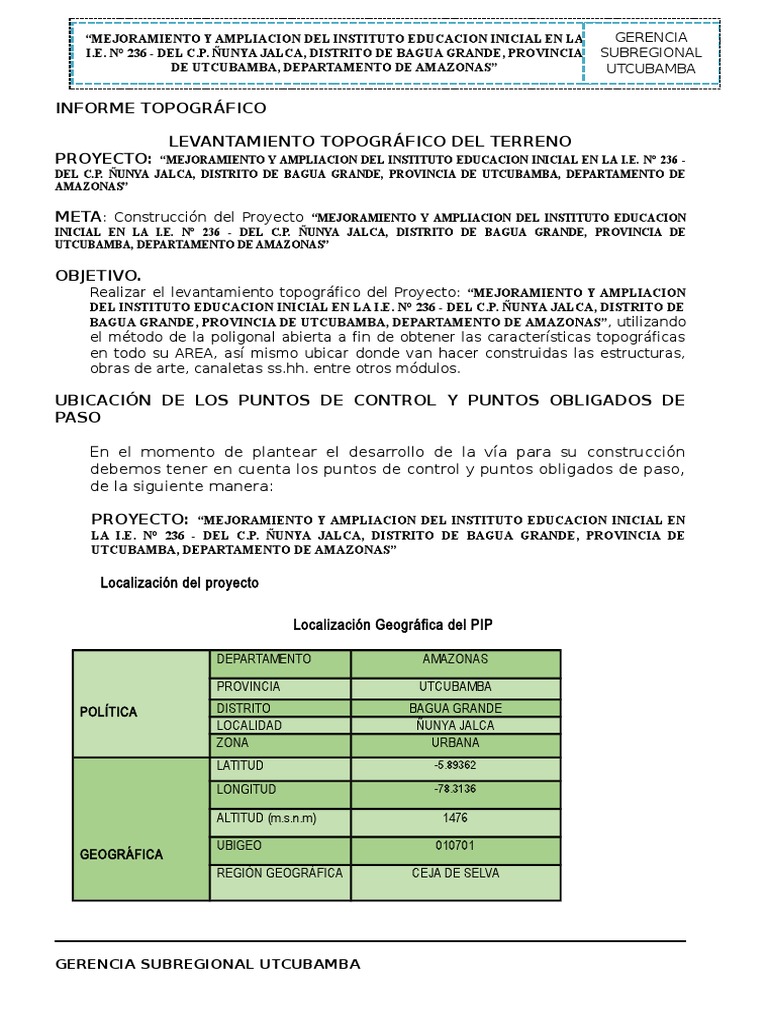

INFORME TOPOGRÁFICO

LEVANTAMIENTO TOPOGRÁFICO DEL TERRENO

PROYECTO: “MEJORAMIENTO Y AMPLIACION DEL INSTITUTO EDUCACION INICIAL EN LA I.E. N° 236 -
DEL C.P. ÑUNYA JALCA, DISTRITO DE BAGUA GRANDE, PROVINCIA DE UTCUBAMBA, DEPARTAMENTO DE
AMAZONAS”

META: Construcción del Proyecto “MEJORAMIENTO Y AMPLIACION DEL INSTITUTO EDUCACION

INICIAL EN LA I.E. N° 236 - DEL C.P. ÑUNYA JALCA, DISTRITO DE BAGUA GRANDE, PROVINCIA DE
UTCUBAMBA, DEPARTAMENTO DE AMAZONAS”

OBJETIVO.
Realizar el levantamiento topográfico del Proyecto: “MEJORAMIENTO Y AMPLIACION
DEL INSTITUTO EDUCACION INICIAL EN LA I.E. N° 236 - DEL C.P. ÑUNYA JALCA, DISTRITO DE
BAGUA GRANDE, PROVINCIA DE UTCUBAMBA, DEPARTAMENTO DE AMAZONAS” , utilizando
el método de la poligonal abierta a fin de obtener las características topográficas
en todo su AREA, así mismo ubicar donde van hacer construidas las estructuras,
obras de arte, canaletas ss.hh. entre otros módulos.

UBICACIÓN DE LOS PUNTOS DE CONTROL Y PUNTOS OBLIGADOS DE

PASO

En el momento de plantear el desarrollo de la vía para su construcción

debemos tener en cuenta los puntos de control y puntos obligados de paso,
de la siguiente manera:

PROYECTO: “MEJORAMIENTO Y AMPLIACION DEL INSTITUTO EDUCACION INICIAL EN

LA I.E. N° 236 - DEL C.P. ÑUNYA JALCA, DISTRITO DE BAGUA GRANDE, PROVINCIA DE
UTCUBAMBA, DEPARTAMENTO DE AMAZONAS”

Localización del proyecto

Localización Geográfica del PIP

DEPARTAMENTO AMAZONAS

PROVINCIA UTCUBAMBA
POLÍTICA DISTRITO BAGUA GRANDE
LOCALIDAD ÑUNYA JALCA
ZONA URBANA
LATITUD -5.89362

LONGITUD -78.3136

ALTITUD (m.s.n.m) 1476

UBIGEO 010701
GEOGRÁFICA
REGIÓN GEOGRÁFICA CEJA DE SELVA

GERENCIA SUBREGIONAL UTCUBAMBA

 “MEJORAMIENTO Y AMPLIACION DEL INSTITUTO EDUCACION INICIAL EN LA GERENCIA
I.E. N° 236 - DEL C.P. ÑUNYA JALCA, DISTRITO DE BAGUA GRANDE, PROVINCIA SUBREGIONAL
DE UTCUBAMBA, DEPARTAMENTO DE AMAZONAS” UTCUBAMBA

I.E.N° 236
– Ñunya I.E.N° 236
Jalca – Ñunya
Jalca

Elaboración: Equipo Técnico

GERENCIA SUBREGIONAL UTCUBAMBA

 “MEJORAMIENTO Y AMPLIACION DEL INSTITUTO EDUCACION INICIAL EN LA GERENCIA
I.E. N° 236 - DEL C.P. ÑUNYA JALCA, DISTRITO DE BAGUA GRANDE, PROVINCIA SUBREGIONAL
DE UTCUBAMBA, DEPARTAMENTO DE AMAZONAS” UTCUBAMBA

MAPA DE MACROLOCALIZACION DEL PIP

GERENCIA SUBREGIONAL UTCUBAMBA

 “MEJORAMIENTO Y AMPLIACION DEL INSTITUTO EDUCACION INICIAL EN LA GERENCIA
I.E. N° 236 - DEL C.P. ÑUNYA JALCA, DISTRITO DE BAGUA GRANDE, PROVINCIA SUBREGIONAL
DE UTCUBAMBA, DEPARTAMENTO DE AMAZONAS” UTCUBAMBA

MAPA DISTRITAL DE BAGUA GRANDE

GERENCIA SUBREGIONAL UTCUBAMBA

 “MEJORAMIENTO Y AMPLIACION DEL INSTITUTO EDUCACION INICIAL EN LA GERENCIA
I.E. N° 236 - DEL C.P. ÑUNYA JALCA, DISTRITO DE BAGUA GRANDE, PROVINCIA SUBREGIONAL
DE UTCUBAMBA, DEPARTAMENTO DE AMAZONAS” UTCUBAMBA

UBICACIÓN DE LA I.E. EN EL DISTRITO DE BAGUA GRANDE

I.E.N° 236 – Ñunya

Jalca

VÍAS DE ACCESO A LA ZONA DEL PROYECTO

La vía de acceso es desde Utcubamba Provincia de Bagua Grande hasta el anexo
el Salao carreta Fernando Belaunde Terry es asfaltada y desde la pista hasta la
I.E. N° 236 - DEL C.P. ÑUNYA JALCA, DISTRITO DE BAGUA GRANDE, PROVINCIA DE
UTCUBAMBA, DEPARTAMENTO DE AMAZONAS, es carretera Asfaltada.

La vía de acceso a la ciudad donde se proyecta las I.E

GERENCIA SUBREGIONAL UTCUBAMBA

 “MEJORAMIENTO Y AMPLIACION DEL INSTITUTO EDUCACION INICIAL EN LA GERENCIA
I.E. N° 236 - DEL C.P. ÑUNYA JALCA, DISTRITO DE BAGUA GRANDE, PROVINCIA SUBREGIONAL
DE UTCUBAMBA, DEPARTAMENTO DE AMAZONAS” UTCUBAMBA

TRAMO TIPO DE CARRETERA TIEMPO

CHACHAPOYAS _BAGUA GRANDE Carretera asfaltada 150
minutos
BAGUA GRANDE – ÑUNYA JALCA Carretera afirmada 45 minutos

Fuente: Visita de Campo - Elaboración Propia.

TRABAJO DE CAMPO Y LEVANTAMIENTO TOPOGRÁFICO

 Se realizó el reconocimiento general de la zona; la cual nos ayudó a identificar las

obras de arte existente y características sobresalientes de la Región, asimismo
para ubicar a medida que se realiza el levantamiento topográfico las obras de
arte existente y el nivel de conservación y operatividad de las mismas.

 Georeferenciación de dos puntos fijos y monumentación de los mismos (hitos

fijos y acotados) en base a la Red Geodésica Mundial WGS-84(Sistema de
Posicionamiento Global), con un GPS navegador Marca Garmin Map modelo 62S,
estos puntos a su vez sirven de base para tomarlos como BMs, y establecer a
partir de estos una poligonal abierta de apoyo que servirá de control topográfico
para poder definir mis coordenadas en la estación total durante el
levantamiento topográfico.

 Levantamiento Topográfico con Estación Total marca SOKKIA, Modelo SET C- 105
en el área del proyecto partiendo de estaciones fijas y acotadas obteniendo los
datums topográficos, el inicio del poligonal es la I.E. N° 236 - DEL C.P. ÑUNYA JALCA,
DISTRITO DE BAGUA GRANDE, PROVINCIA DE UTCUBAMBA, DEPARTAMENTO DE
AMAZONAS, después el trazo avanza con desarrollos por la excesiva topografía
accidentada.

 Se ubicó BMS en el mástil de toda el área desde el inicio hasta el final del tramo,
se pudo verificar que existen 01 corte de una altura de 4 metros de altura en una
longitud de 50 mt., también se proyectó la protección de talud con enrocado de
contención tipo concreto armado de una longitud de 50.00 m en el medio del
tramo, para poder sostener el pie de talud y así mantener solido la estructura
existente de las estructuras a ejecutar. UBICACIÓN DEL BM. EN LA MISMA I.E. N° 236 -
DEL C.P. ÑUNYA JALCA, DISTRITO DE BAGUA GRANDE, PROVINCIA DE UTCUBAMBA,
DEPARTAMENTO DE AMAZONAS.

 Para poder tomar las medidas topográficas en el área de trabajo (distancias,

ángulos horizontales, verticales, así como el desnivel entre los puntos, La
Estación Total se tuvo que ubicar en campo 239 PIS y en cada pi se calculó el
radio correspondiente de acuerdo al Angulo de la curva,

 En la fase de gabinete que consiste en el Procesamiento de los datos y la

digitalización de los planos se ha empleado el programa AutoCAD 2014 y el AIDC
NS PLUS obteniendo los planos de planta georreferenciados a curvas de nivel a
intervalos 2.0 m y a una escala 1/2000, se observa el BM, en la cimentación del
mástil debidamente acotados.

GERENCIA SUBREGIONAL UTCUBAMBA

 “MEJORAMIENTO Y AMPLIACION DEL INSTITUTO EDUCACION INICIAL EN LA GERENCIA
I.E. N° 236 - DEL C.P. ÑUNYA JALCA, DISTRITO DE BAGUA GRANDE, PROVINCIA SUBREGIONAL
DE UTCUBAMBA, DEPARTAMENTO DE AMAZONAS” UTCUBAMBA

INSTRUMENTACIÓN Y RESULTADOS

Equipo de topografía
01 estación total marca SOKKIA Modelo C-105
01 Trípode metálico SOKKIA
03 Prisma Modelo MD-2 con su porta prisma SOKKIA
03 Bastones telescópicos metálicos de 3.6 m
01 Baterías BT-52 Q
01 USB de transmisión de datos
01 GPSMAP 62S
01 Estadal o mira telescópica de 5 m.

Personal Empleado
01 Topógrafo responsable.
Dibujante CAD.
01 Ayudante.

Herramientas
Estacas.
Pintura y
Machetes.

2.1. OTROS RESULTADOS DEL LEVANTAMIENTO TOPOGRÁFICO

Topografía del Terreno

Sabiendo que el ángulo de inclinación promedio de la topografía de la zona

en estudio es de 20º lo clasificamos a esta topografía ACCIDENTADA.

Equidistancia

Teniendo en cuenta el tipo de topografía del terreno, las curvas de nivel, en

los planos del proyecto, tendrán una equidistancia de 2.00m.

Características Geométricas
ALINEAMIENTO HORIZONTAL

Como se trata de un mejoramiento e ampliación, se ha realizado el

alineamiento horizontal y vertical de la mejor manera posible, considerando
la topografía de terreno existente es muy accidentada.

ALINEAMIENTO VERTICAL
Para el alineamiento vertical, los resultados se presentan en los planos
determinados, en los cuadros titulados Características Verticales, asimismo
se aprecian en el perfil longitudinal del mejoramiento e ampliación.

PERFIL LONGITUDINAL

GERENCIA SUBREGIONAL UTCUBAMBA

 “MEJORAMIENTO Y AMPLIACION DEL INSTITUTO EDUCACION INICIAL EN LA GERENCIA
I.E. N° 236 - DEL C.P. ÑUNYA JALCA, DISTRITO DE BAGUA GRANDE, PROVINCIA SUBREGIONAL
DE UTCUBAMBA, DEPARTAMENTO DE AMAZONAS” UTCUBAMBA

Rasante
Como el terreno de la zona presenta una topografía accidentada, se trató de
adaptar en lo posible la rasante al terreno, evitando los tramos en contra
pendiente por lo que es necesario realiza cortes para tener un terraplén de
un solo nivel del área.

Pendientes.
 Pendientes Mínimas : 0.45%
 Pendientes Máximas Normales : 7.50 %
 Pendientes Máximas Excepcionales : 12.38 %
 Pendiente Media : 1.8%

2.2. PANEL FOTOGRÁFICO.

GERENCIA SUBREGIONAL UTCUBAMBA

 “MEJORAMIENTO Y AMPLIACION DEL INSTITUTO EDUCACION INICIAL EN LA GERENCIA
I.E. N° 236 - DEL C.P. ÑUNYA JALCA, DISTRITO DE BAGUA GRANDE, PROVINCIA SUBREGIONAL
DE UTCUBAMBA, DEPARTAMENTO DE AMAZONAS” UTCUBAMBA

LEVANTAMIENTO TOPOGRAFICO DEL AREA DE LA I.E. N° 236 - DEL C.P. ÑUNYA JALCA

MODULO DE LA I.E. N° 236 - DEL C.P. ÑUNYA JALCA

GERENCIA SUBREGIONAL UTCUBAMBA

 “MEJORAMIENTO Y AMPLIACION DEL INSTITUTO EDUCACION INICIAL EN LA GERENCIA
I.E. N° 236 - DEL C.P. ÑUNYA JALCA, DISTRITO DE BAGUA GRANDE, PROVINCIA SUBREGIONAL
DE UTCUBAMBA, DEPARTAMENTO DE AMAZONAS” UTCUBAMBA

LEVANTAMIENTO DE LAS AULAS DE INICIAL EM PESIMAS CONDICIONES

PARTE DE LA CARRETERA PARA TOMA DE PUNTOS DE LA I.E. N° 236 - DEL C.P.

ÑUNYA JALCA

GERENCIA SUBREGIONAL UTCUBAMBA
