CURSO DE HEC-RAS.
BÁSICO
Importación de geometría

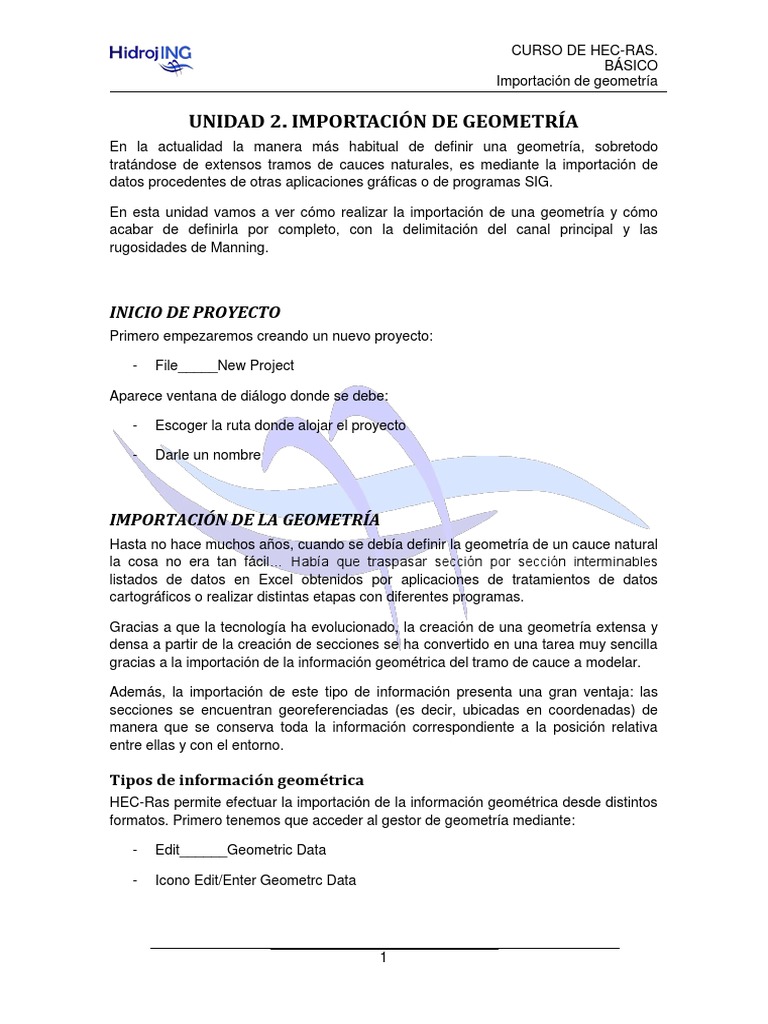

UNIDAD 2. IMPORTACIÓN DE GEOMETRÍA
En la actualidad la manera más habitual de definir una geometría, sobretodo
tratándose de extensos tramos de cauces naturales, es mediante la importación de
datos procedentes de otras aplicaciones gráficas o de programas SIG.
En esta unidad vamos a ver cómo realizar la importación de una geometría y cómo
acabar de definirla por completo, con la delimitación del canal principal y las
rugosidades de Manning.
INICIO DE PROYECTO
Primero empezaremos creando un nuevo proyecto:
- File_____New Project
Aparece ventana de diálogo donde se debe:
- Escoger la ruta donde alojar el proyecto
- Darle un nombre
IMPORTACIÓN DE LA GEOMETRÍA
Hasta no hace muchos años, cuando se debía definir la geometría de un cauce natural
la cosa no era tan fácil… Había que traspasar sección por sección interminables
listados de datos en Excel obtenidos por aplicaciones de tratamientos de datos
cartográficos o realizar distintas etapas con diferentes programas.
Gracias a que la tecnología ha evolucionado, la creación de una geometría extensa y
densa a partir de la creación de secciones se ha convertido en una tarea muy sencilla
gracias a la importación de la información geométrica del tramo de cauce a modelar.
Además, la importación de este tipo de información presenta una gran ventaja: las
secciones se encuentran georeferenciadas (es decir, ubicadas en coordenadas) de
manera que se conserva toda la información correspondiente a la posición relativa
entre ellas y con el entorno.
Tipos de información geométrica
HEC-Ras permite efectuar la importación de la información geométrica desde distintos
formatos. Primero tenemos que acceder al gestor de geometría mediante:
- Edit______Geometric Data
- Icono Edit/Enter Geometrc Data
1
CURSO DE HEC-RAS.
BÁSICO
Importación de geometría
Las posibles modalidades de importación se encuentran en:
- File_____ Import Geometric Data
Desplegándose un menú con las 9 formatos de información que se pueden importar.
En la mayoría de los casos, la información a importar procederá de dos fuentes: o bien
de una aplicación gráfica con capacidad de tratamiento de información cartográfica y
modelización de terreno como CIVIL3D, o de una aplicación de tratamiento de datos
de información geoespacial como ArcGis.
Otra tercera fuente sería una geometría creada con el propio HEC-Ras, pero a menos
que nos interese realizar una edición previa de datos a importar… es más sencillo abrir
directamente la sección!!!
En el primer caso (CIVIL 3D) la exportación de datos se realiza en un archivo del tipo
.geo (al igual que el formato de archivos de geometría que genera HEC-Ras). En la
segunda opción (ArcGis) la creación y exportación de la geometría se realiza a través
de la aplicación HEC-GeoRas que genera un archivo de extensión .sdf
En esta unidad nos centraremos en este segundo tipo de archivos de información
geométrica.
Información geométrica a importar
Desde la aplicación HEC-GeoRas se puede definir completamente la geometría de un
cauce a modelizar con HEC-Ras, no sólo eje del cauce y secciones, sino que también
diques, áreas inefectivas y hasta incluso elementos como puentes, alcantarillas,
estructuras transversales, áreas de almacenamiento… Esta definición se realizará en
base a una información cartográfica lo más detallada posible.
2
CURSO DE HEC-RAS.
BÁSICO
Importación de geometría
Todos los elementos definidos y su información se exportan a un formato de archivo
que HEC-Ras es capaz de importar y entender, como ya veréis en el ejemplo que
vamos a realizar…
Para esta unidad vamos a importar una geometría sencilla que sólo consta del eje del
río y las secciones transversales, que en HEC-Ras se denominan Cross Sections.
Esta información se encuentra recogida en el archivo denominado
Basico.RASImport.sdf que tienes disponible en la documentación del curso.
Importación de la geometría
La importación de una geometría en HEC-Ras se realiza desde el gestor de geometría
al que se accede mediante:
- Edit______Geometric Data
- Icono Edit/Enter Geometrc Data
Debemos acceder y seleccionar la opción GIS Format del menú:
- File_____ Import Geometric Data
Se abre la ventana de navegación de archivos, en la que deberemos encontrar y
seleccionar el archivo Basico.RASImport.sdf en la ruta donde lo hayáis guardado. Una
vez seleccionado el archivo, le damos a OK y aparece la ventana de importación de
datos geométricos, la cual consta de cuatro partes o etapas, pero en este caso sólo se
encuentran disponibles las tres primeras:
3
CURSO DE HEC-RAS.
BÁSICO
Importación de geometría
En la primera fase Intro, se nos informa de la unidades en las que se encuentra el
archivo de importación (en este caso SI) y se debe definir las unidades en las que
queremos importar la información… escogemos SI, con lo que se nos informa que la
información no se verá sometida a ningún tipo de conversión.
La segunda parte de la importación se centra en los tramos a importar, ya que es
donde se establece qué River Reach Stream Lines se importarán… aquí aparecería un
listado de todos los cauces o ejes de tramo de río a importar.
De cada uno de ellos se nos informa de los nombres de las capas o archivos de río y
tramo que se van a importar de HEC-GeoRas, de cuántos puntos consta el eje, los
nombres con los que se importará el río y tramo (los mismos que de los archivos), si
se trata de un eje nuevo o no, si queremos importar el eje o no y si esta importación
consistirá en sustitución, añadido por arriba o añadido por debajo de un tramo
existente.
En nuestro caso particular, al tratarse de un tramo nuevo, se debe dejar activo el
check de importación de eje, la cual se hará por sustitución (aunque no haya nada que
sustituir…)
4
CURSO DE HEC-RAS.
BÁSICO
Importación de geometría
El tercer y último paso de la importación se refiere a la información geométrica a
importar. En una tabla aparecen todos los elementos que hayamos definido y que
queramos que aparezcan según la elección efectuada en los check de Node Types in
Table. Podemos escoger si importar la información de todos los cauces o sólo uno en
concreto; aparece un recuento de secciones y la posibilidad de marcar alguna de ellas;
podemos seleccionar la información a importar de cada Cross Section seleccionada y
finalmente definir algunas variables sobre tolerancias, redondos y renumeración de
secciones.
En nuestro caso, aunque se encuentren activados todos los tipos de elementos, sólo
tenemos secciones, en total 20 todas nuevas. Dejamos activada las propiedades a
importar por defecto, redondearemos la numeración sin decimales y renumeraremos
en metros las secciones para que empiece en 0.
Ya hemos definido completamente la información a importar… sólo queda clicar el
botón de Finished-Import Data, y aparece en la ventana de Edición de Geometría el
tramo de cauce a modelar, con su eje y las secciones.
5
CURSO DE HEC-RAS.
BÁSICO
Importación de geometría
Tanto el eje como las secciones se encuentran georeferenciadas, es decir, sus
vértices se encuentran definidos por unas coordenadas UTM.
Dando un vistazo a las secciones, tanto desde ventana principal como desde ventana
de edición de geometría podemos comprobar cómo se han importado las secciones.
6
CURSO DE HEC-RAS.
BÁSICO
Importación de geometría
Por un lado aparece el listado de Station y Elevations que definen los puntos que
conforman la sección, por otro los datos de DownStream Reach Lengths tanto de LOB,
como de Channel y ROB, establece los Bank Stations en los extremos izquierdo y
derecho de la sección (a falta de más información) y define por defecto los coeficientes
de contracción y expansión. El único dato que aparece en blanco son las rugosidades
de Manning de márgenes y cauce principal.
Otra comprobación a efectuar en la importación de secciones es el perfil del cauce con
objeto de constatar que la información importada se asemeja a la realidad. En este
caso el perfil obtenido es el siguiente:
Constatamos que la importación de la geometría comporta una serie de indefiniciones
en algunos tramos del cauce, ya que existen intervalos con pendiente horizontal. Esto
es debido a la información cartográfica de base usada en para la creación del Modelo
Digital de Elevaciones del programa SIG para este ejemplo, ya que éste MDE se ha
realizado a partir de un levantamiento 1:1000.
Por esta razón es importante que la información cartográfica de base sea lo más
detallada posible, siendo óptimo un levantamiento topográfico 1:100 o 1:500 del tramo
de cauce a estudiar.
En este caso, al tratarse de un ejemplo, lo que se hará será dotar de una ligera
pendiente a estos tramos horizontales.
Por lo tanto, aunque hayamos importado la geometría, aún queda un trabajo de
edición manual de datos para poder completar la información geométrica:
- Dotar de pendientes a los intervalos horizontales.
- Ubicar los límites de Bank Station
- Definir los coeficientes de rugosidades de Manning en canal principal y llanuras
de inundación.
