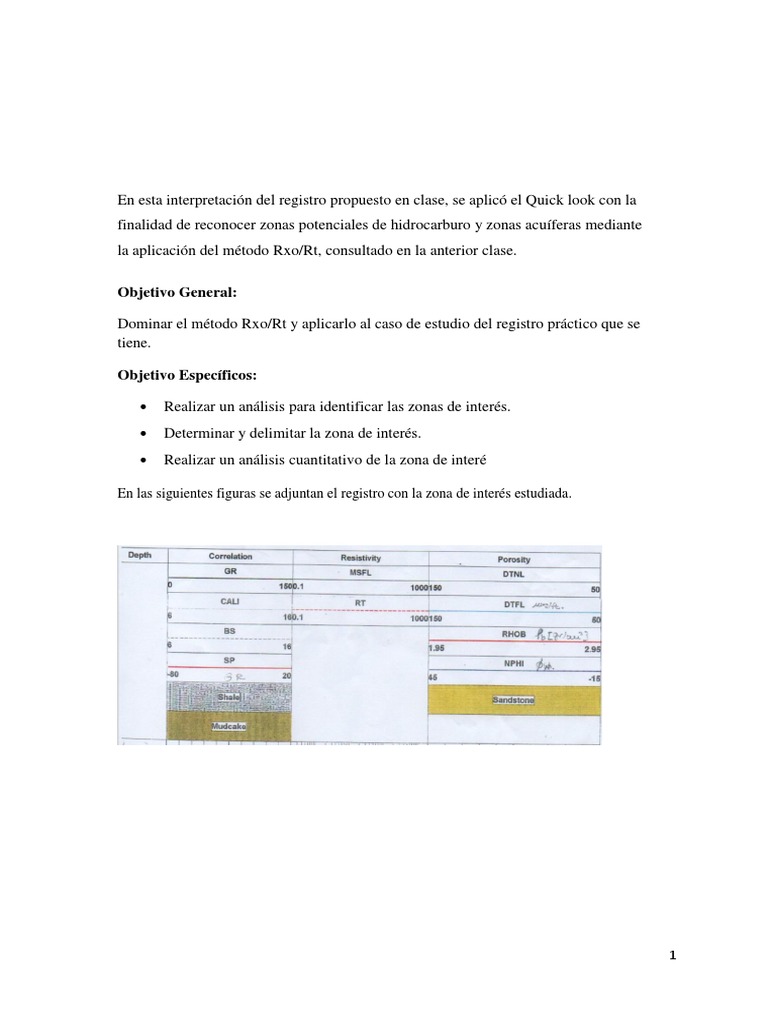

En esta interpretación del registro propuesto en clase, se aplicó el Quick look con la

finalidad de reconocer zonas potenciales de hidrocarburo y zonas acuíferas mediante

la aplicación del método Rxo/Rt, consultado en la anterior clase.

Objetivo General:

Dominar el método Rxo/Rt y aplicarlo al caso de estudio del registro práctico que se
tiene.

Objetivo Específicos:

 Realizar un análisis para identificar las zonas de interés.

 Determinar y delimitar la zona de interés.
 Realizar un análisis cuantitativo de la zona de interé

En las siguientes figuras se adjuntan el registro con la zona de interés estudiada.

1
Realizando las mediciones respectivas y aplicando método Rxo/Rt cada dos pies se obtuvo la
siguiente data adjuntada en la siguiente tabla

Prof Rxo Rt SP Rxo/Rt Observación

9946 70 70 -60 1.00 B
9948 80 70 -90 1.14 B
9950 70 90 -95 0.78 B
9952 80 100 -100 0.80 B
9954 70 120 -102 0.58 B
9956 70 200 -103 0.35 B
9958 65 200 -104 0.33 B
9960 70 300 -100 0.23 B
9962 65 400 -100 0.16 B
9964 50 500 -100 0.10 B
9966 70 400 -101 0.18 B
9968 70 150 -102 0.47 B
9970 80 150 -105 0.53 B
9972 50 100 -105 0.50 B
9974 60 90 -106 0.67 B
9976 70 70 -106 1.00 B
9978 70 70 -107 1.00 B
9980 60 15 -110 4.00 B
9982 60 900 -110 0.07 B
9984 70 25 -112 2.80 M
9986 70 5 -113 14.00 M
9988 40 2 -115 20.00 M
9990 30 1 -115 30.00 M
9992 20 1 -114 21.05 M
9994 10 1 -110 10.53 M

2
 9996 10 2 -95 5.00 M

Mediante la utilización de la herramienta Excel se realizo la gráfica para poder observar de forma
rápida las zonas acuíferas y posibles zonas de hidrocarburo.

Comparación Entre Los Registros SP y Rxo/Rt

9940

9950

9960

Rxo/Rt
9970
SP

9980

9990

10000

4.- ANÁLISIS DE RESULTADOS

Mediante la gráfica obtenida de la representación del SP y relacionarla con la línea Rxo/Rt podemos
decir que la zona en donde se cruzan estas líneas y que está pintada de azul en la gráfica es un
acuífero y esta empieza en la profundidad de 9984 ft de profundidad, la zona superior mediante este
método nos sugiere que existe la presencia de hidrocarburo.

5.- CONCLUSIONES

 Aprendimos a realizar un análisis rápido mediante la aplicación del método Rxo/Rt

3
  Se pudo determinar que existe hidrocarburo e en la zona de 9955 a 9970 ft y de 9975 a
9982 ft. Y la zona de acuífero se encuentra a la profundidad de 9984 a 9998 ft.

6.- RECOMENDACIONES

Este perfil no siempre reconoce la presencia de hidrocarburo, por tanto, se debe ser muy prudente
al usarlo. Las razones por las cuales no siempre reconoce la presencia de hidrocarburo son las
siguientes:

 Atenuación de la deflexión del SP por efecto de la presencia de hidrocarburo.

 Atenuación de la deflexión del SP por efecto de la presencia de shale.

7.-REFERENCIAS

{1} MAGALHÃES, Ana Carolina Gonçalves Tavares. Aplicação do método Fuzzy para reconhecimento de
padrões em perfis de poços do Campo de Namorado-Bacia de Campos. 2004.

{2} GEOFÍSICOS, IV INTERPRETACIÓN CUALITATIVA DE REGISTROS. PETROFÍSICA Y

REGISTROS GEOFÍSICOS DE POZO.

4
Aproximación Fxo/Fs

El método de Fxo/Fs fue diseñado como una aproximación cualitativa para localizar intervalos de
aceite o gas cuando Rt no podía determinarse confiablemente. La incapacidad de determinar Rt
usualmente ocurre en capas de invasión profunda. La aproximación de Fxo/Fs está basada en la
definición de dos parámetros: Fxo y Fs. Fxo es un factor de formación aparente obtenido de un
registro de resistividad somera:

5
 𝑅𝑠ℎ𝑎𝑙𝑙𝑜𝑤
𝐹𝑥𝑜 =
𝑅𝑚𝑓

En zonas con gran profundidad de invasión, Rshallow se aproxima a Rxo

𝐹 ∗ 𝑅𝑚𝑓
𝑅𝑠ℎ𝑎𝑙𝑙𝑜𝑤 = 𝑅𝑥𝑜 =
𝑆𝑥𝑜 2

Por lo que Fxo se convierte en:

𝐹
𝐹𝑥𝑜 =
𝑆𝑥𝑜 2

Dependiendo del tipo de registro eléctrico se hace el cálculo de Fxo

Tipo de registro Formula

Resistividad de pared 𝑅𝑥𝑜
𝐹𝑥𝑜 = ⁄𝑅
𝑚𝑓
Eléctrico micro enfocado 𝑅𝑀𝐿𝐿
𝐹𝑥𝑜 = ⁄𝑅
𝑚𝑓
Proximidad 𝑅𝑃𝐿
𝐹𝑥𝑜 = ⁄𝑅
𝑚𝑓
Doble lateral 𝑅𝑖
𝐹𝑥𝑜 = ⁄𝑅
𝑚𝑓
Normal corta 𝐹 = 𝑅𝑖⁄ en zonas altamente invadidas
𝑥𝑜 𝑅 𝑚𝑓
𝑅𝑖
𝐹𝑥𝑜 = ⁄𝑅 en zonas parcialmente invadidas
2

Por otra parte, Fs es una estimación de F proveniente de un registro sónico. El registro de ∆t es

convertido a porosidad sónico, φS, mediante la ecuación de correspondencia apropiada (Wyllie,
Raymer-Hunt), y Fs es calculada de la ecuación:
𝑎
𝐹𝑠 =
∅𝑆 𝑚

Utilizando valores adecuados de a y m para la litología presente esperada. Fs se aproxima al

factor de formación verdadero:

𝐹𝑠 = 𝐹

𝐹𝑥𝑜 1
=
𝐹𝑠 𝑆𝑥𝑜 2

Curva log Ro

6
El m´etodo log Ro es una solucio´n gr´afica de la ecuaci´on de saturaci´on de Archie a
trav´es del uso de escalas logar´ıtmicas. El realizar gr´aficos en escala logar´ıtmica de los
registros de porosidad y resistividad es u´til para efectuar quick looks debido a
propiedades de los logaritmos que tienden a simplificar operaciones matem´aticas. Sw
=rRo Rt (2.3.9)

Para generar la curva de resistividad de la roca saturada 100% de agua (Ro), se obtiene
primero el valor de F mediante un registro de porosidad. Luego se multiplica F por el
valor de Rw que prevalezca en el intervalo evaluado. El valor resultante (Ro) es graficado
en una escala logar´ıtmica con la curva de resistividad profunda del registro,
generalmente doble inducci´on o laterolog. La distancia de separaci´on de las curvas de
Ro y Rdeep es proporcional a log Ro −log Rdeep. Asumiendo que Rt = Rdeep, la
ecuacio´n anterior al escribirla en forma logar´ıtmica se convierte en: log Sw = 0.5log Ro
−log Rdeep (2.3.10) Una separaci´on entre las curvas de Ro y Rdeep significa que Rt >
Ro e indica la presencia de hidrocarburos. Entre mayor sea el grado de separaci´on menor
ser´a la saturacio´n de agua y mayor ser´a la saturacio´n de hidrocarburos.

2.3. Superposiciones logar´ıtmicas 31

Una escala puede ser construida para determinar el valor de Sw r´apidamente a partir de
la distancia entre las dos curvas de resistividad. Se mide la longitud de dos ciclos
logar´ıtmicos y se escalan a un solo ciclo, lo que ser´ıa equivalente a medir la diferencia
entre el valor logar´ıtmico de Ro y Rdeep y dividirlo entre dos. Esto es el equivalente a
log Sw. Cuando la marca del 100% de la escala de saturaci´on de agua se coloca sobre la
curva de Rdeep, el valor de Sw puede ser le´ıdo donde la curva de Ro interseca la escala.
Esta escala es usualmente preparada en forma de una l´amina de superposicio´n
transparente y es llamada escala de exponente 0.5. La figura 2.3 muestra una curva de Ro
obtenida mediante el ajuste de Fs y tambi´en muestra c´omo se puede utilizar la escala de
saturaci´on.

Figura 2.3: Superposicio´n de Ro a partir de una curva F obtenida de un registro so´nico.

Tomado de Schlumberger (1978).

La curva de Ro tiene la ventaja de ser un registro continuo de la ecuacio´n de saturacio´n

y puede facilitar la r´apida identificaci´on de intervalos con hidrocarburos. A pesar de
ello, no se compensa autom´aticamente por cambios en Rw, litolog´ıa, arcillosidad y/o
tipo de fluido. Para evitar posibles interpretaciones erro´neas el analista debe tener
cuidado al usar este registro.

Se requiere de la evaluaci´on detallada de zonas sen˜aladas por este registro para obtener
el potencial verdadero de cada zona. El valor de saturacio´n de agua obtenido por la curva

7
de Ro es un valor aparente que puede ser igual, mayor o menor al valor verdadero,
dependiendo de las circunstancias. Si se usa el registro so´nico para establecer la curva

2.3. Superposiciones logar´ıtmicas 32

de Ro entonces la saturacio´n calculada ser´a representativa del valor real solamente en

intervalos limpios, consolidados y con hidrocarburos. Por ejemplo, la presencia de gas
podr´ıa incrementar, en la mayor´ıa de los casos, la separacio´n entre las curvas de Ro y
Rdeep, pero la saturacio´n de agua sen˜alada ser´ıa menor que el valor verdadero. El
efecto de hidrocarburos tambi´en incrementa la separacio´n entre los valores de Ro y
Rdeep cuando F es deducido mediante el registro de densidad. El uso del registro de
neutro´n en formaciones de gas brinda un valor sumamente alto de Ro, lo cual resultar´ıa
en zonas potenciales de gas que ser´ıan sobreestimadas.

Un valor confiable de Rw debe estar disponible para generar una curva de Ro. Si Rw no
se conoce, se calcula primero F de un registro de porosidad y se grafica en una escala
logar´ıtmica. Como Ro = FRw, entonces:

log Ro = log F + log Rw (2.3.11)

La curva de F puede ser convertida en una curva de Ro. Un cambio en la escala

logar´ıtmica es equivalente a multiplicar o dividir. De este modo, si la curva de F es
transpuesta de manera que se sobreponga a la curva de Rdeep en un intervalo con agua
donde Rdeep = Ro, la cantidad de desplazamiento corresponde a Rw, y la curva F es
ahora transformada a una curva de Ro. Esta aproximacio´n suele llamarse como
“normalizacio´n en una zona de agua”, tal y como se puede apreciar en la figura 2.3.

Una ventaja adicional de la curva de Ro es que puede ser calibrada f´acilmente en

unidades de porosidad. Usando la relaci´on F = φ−2 (especialmente en carbonatos) en una
forma logar´ıtmica se tiene:

log F = −2 log φ (2.3.12) o log φ = − log F 2 (2.3.13)

Esto significa que un ciclo de la escala de porosidad es equivalente a dos ciclos de la

escala de F. Una escala de porosidad puede ser construida haciendo una escala
logar´ıtmica de un ciclo a partir de la longitud de dos ciclos de la escala de F.

8
Resistencia húmeda (Ro)

La curva de resistividad húmeda (Ro) es una de las técnicas más antiguas de análisis rápido. A
diferencia de las otras curvas, que tienden a ser comparadas con la curva SP, se traza como una
superposición en la curva de resistividad.

Procedimiento

1. Calcule Ro a partir de la porosidad y una estimación de la resistividad del agua de formación

(Rw).

2. Trace Ro como una curva a la misma escala que las curvas de resistividad y compare los
valores con el valor de la medición de resistividad profunda.

3. Si lo desea, se puede calcular una saturación de agua Archie en cualquier zona a partir de los
valores de Ro y la medición de resistividad profunda.

Patrones a observar

1. En las zonas con agua, Ro y la resistividad profunda deben superponerse.

2. En zonas portadoras de hidrocarburos, la resistividad profunda es mayor que Ro, y la

separación aumenta con el aumento de la saturación de hidrocarburos.

Errores de interpretación Si el valor de Rw elegido para calcular Ro es incorrecto, las curvas no

se alinearían en las zonas con agua.

Base para la técnica Recuerde del capítulo 1 que:

Ro se calcula a partir de una medida de porosidad, generalmente la sónica o la densidad, con

una estimación de Rw, a, y m. La curva se puede generar y visualizar durante el trabajo de
registro.
