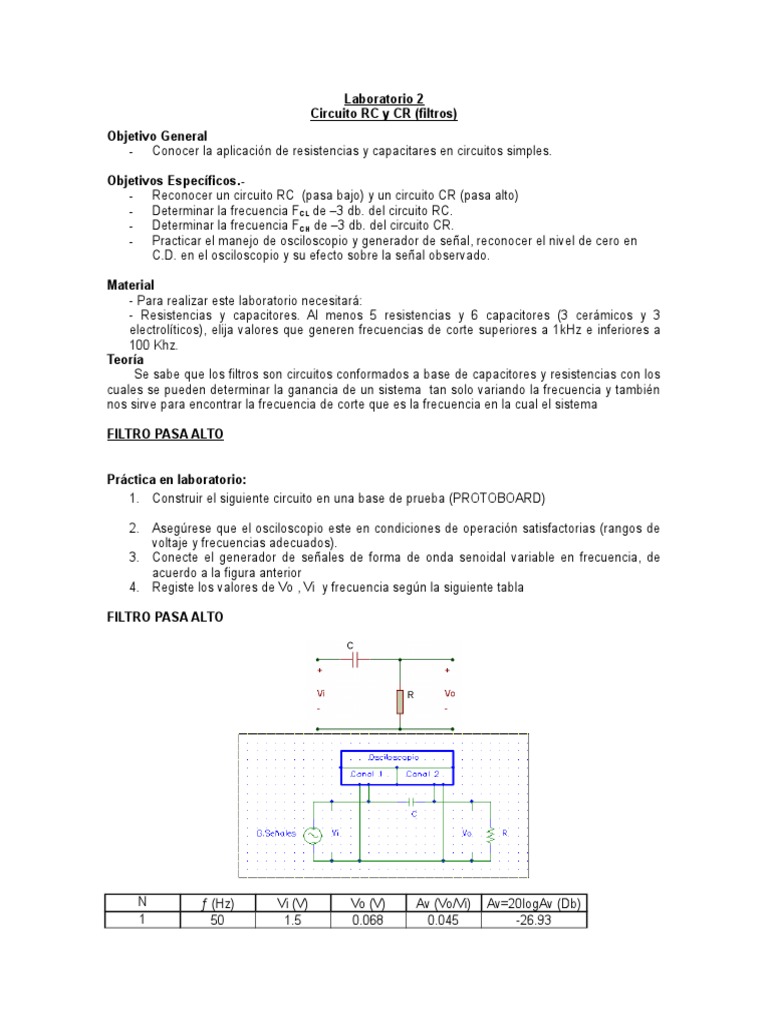

Laboratorio 2

Circuito RC y CR (filtros)
Objetivo General
- Conocer la aplicación de resistencias y capacitares en circuitos simples.

Objetivos Específicos.-
- Reconocer un circuito RC (pasa bajo) y un circuito CR (pasa alto)
- Determinar la frecuencia FCL de –3 db. del circuito RC.
- Determinar la frecuencia FCH de –3 db. del circuito CR.
- Practicar el manejo de osciloscopio y generador de señal, reconocer el nivel de cero en
C.D. en el osciloscopio y su efecto sobre la señal observado.

Material
- Para realizar este laboratorio necesitará:
- Resistencias y capacitores. Al menos 5 resistencias y 6 capacitores (3 cerámicos y 3
electrolíticos), elija valores que generen frecuencias de corte superiores a 1kHz e inferiores a
100 Khz.
Teoría
Se sabe que los filtros son circuitos conformados a base de capacitores y resistencias con los
cuales se pueden determinar la ganancia de un sistema tan solo variando la frecuencia y también
nos sirve para encontrar la frecuencia de corte que es la frecuencia en la cual el sistema

FILTRO PASA ALTO

Práctica en laboratorio:
1. Construir el siguiente circuito en una base de prueba (PROTOBOARD)

2. Asegúrese que el osciloscopio este en condiciones de operación satisfactorias (rangos de

voltaje y frecuencias adecuados).
3. Conecte el generador de señales de forma de onda senoidal variable en frecuencia, de
acuerdo a la figura anterior
4. Registe los valores de Vo , Vi y frecuencia según la siguiente tabla

FILTRO PASA ALTO

N ƒ (Hz) Vi (V) Vo (V) Av (Vo/Vi) Av=20logAv (Db)

1 50 1.5 0.068 0.045 -26.93
 2 100 1.5 0.124 0.082 -21.72
3 300 1.5 0.36 0.24 -12.39
4 500 1.5 0.58 0.38 -8.40
5 800 1.5 0.90 0.60 -4.43
6 1k 1.5 1.08 0.72 -2.85
7 1.2k 1.5 1.24 0.82 -1.72
8 1.5k 1.5 1.50 1 0
9 1.6k 1.5 1.60 1.06 0.50
10 1.8k 1.5 1.70 1.13 1.06
11 2k 1.5 1.80 1.20 1.58
12 3k 1.5 2.20 1.46 3.28
13 4k 1.5 2.35 1.56 3.86
14 5k 1.5 2.50 1.66 4.40
15 8k 1.5 2.60 1.73 4.76
16 10k 1.5 2.62 1.74 4.81
17 20k 1.5 2.75 1.833 5.26
18 30k 1.5 2.75 1.833 5.26
19 80k 1.5 2.755 1.836 5.27
20 100k 1.5 2.755 1.836 5.27

Sea R = 15 kΩ

C = 5 ƞF

FILTRO PASA BAJO

1. Asegúrese que el osciloscopio este en condiciones de operación satisfactorias (rangos de

voltaje y frecuencias adecuados).
2. Conecte el generador de señales de forma de onda senoidal variable en frecuencia, de
acuerdo a la figura anterior
3. Registe los valores de Vo , Vi y frecuencia según la siguiente tabla
 N ƒ (Hz) Vi (V) Vo (V) Av (Vo/Vi) Av=20logAv (Db)
1 50 1.5 2.85 1.90 5.57
2 100 1.5 2.85 1.90 5.57
3 500 1.5 2.85 1.90 5.57
4 1k 1.5 2.85 1.90 5.57
5 1.6k 1.5 2.80 1.86 5.39
6 2k 1.5 2.80 1.86 5.39
7 3k 1.5 2.80 1.86 5.39
8 8k 1.5 2.750 1.83 5.24
9 10k 1.5 2.750 1.83 5.24
10 11k 1.5 2.725 1.81 5.15
11 12k 1.5 2..725 1.81 5.15
12 15k 1.5 2.70 1.80 5.10
13 16k 1.5 2.70 1.80 5.10
14 19k 1.5 2.65 1.76 4.91
15 20k 1.5 2.60 1.73 4.76
16 30k 1.5 2.40 1.60 4.08
17 50k 1.5 2.00 1.33 2.47
18 60k 1.5 1.80 1.20 1.58
19 80k 1.5 1.50 1 0
20 100k 1.5 1.35 0.90 -0.91
21 150k 1.5 1 0.66 -3.60

Sea R = 10 kΩ

C = 2 ƞF

Conclusiones: se tubo dificultad en el armado del circuito debido a los cables tenían sonido una
vez solucionado se realizo las mediciones para diferentes frecuencias.
 En valores pequeños de frecuencia en filtro paso alto no había un gran cambio era casi
diminuto en valores grandes de frecuencia había un aumento de el voltaje de entrada
 En valores grandes de frecuencia en filtro paso bajo ya no se notaba cambias drásticos
eras muy leves al contrario de filtro paso alto
 Gráficamente hay unas anomalías en la frecuencia de corte esto debido a que se utilizo
cables de osciloscopio en no tan buen funcionamiento

UNIVERSIDAD MAYOR SAN SIMON

FACULTAD CIENCIAS Y TECNOLOGIA
 Circuito RC y CR
(filtros)

LABORATORIO # 2

ESTUDIANTE: OSCAR CRISTIAN CONDORI MOLLO

DOCENTE : ING. RONALD CORDERO PAREJA

HORARIO : VIERNES 6 : 45 - 8 : 15
