Escuela Profesional de Ingeniería Civil

Curso: Ingeniería de Cimentaciones

Lista de Ejercicios N°3
2019-II

Grupos: CIV10-1
Fecha: 05 de noviembre de 2019
Docente: Ing. Daphne León Mogrovejo

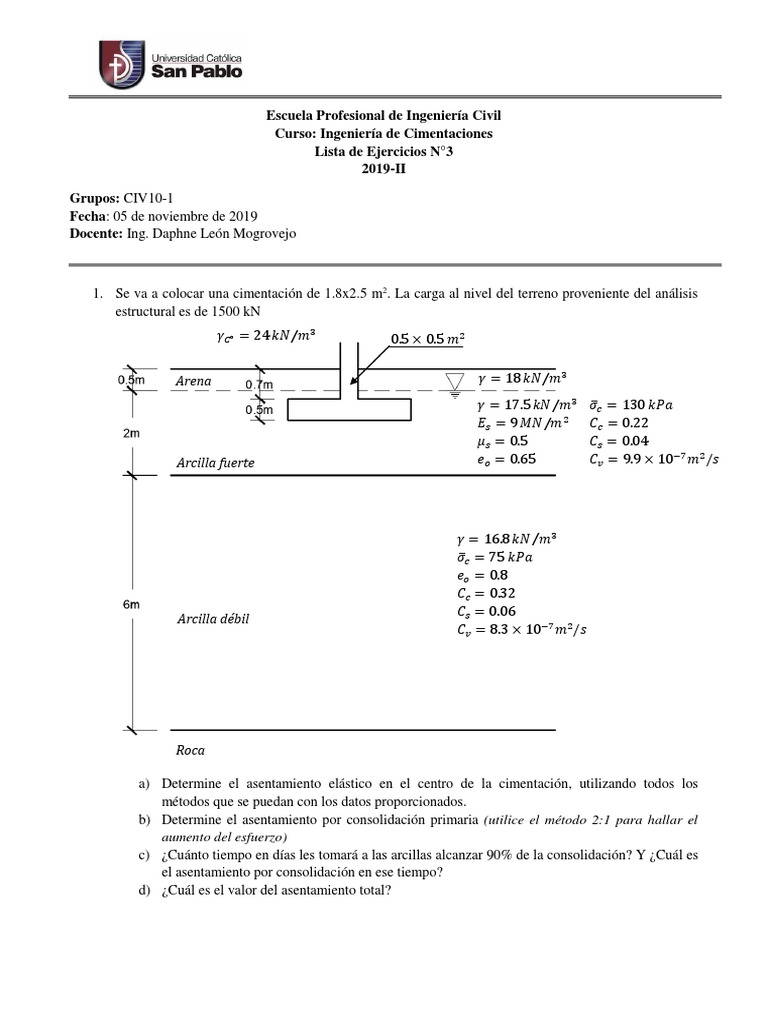

1. Se va a colocar una cimentación de 1.8x2.5 m2. La carga al nivel del terreno proveniente del análisis
estructural es de 1500 kN
𝛾𝐶° = 24 𝑘𝑁⁄𝑚3 0.5 × 0.5 𝑚2

Arena 𝛾 = 18 𝑘𝑁⁄𝑚3
𝛾 = 17.5 𝑘𝑁⁄𝑚3 𝜎̅𝑐 = 130 𝑘𝑃𝑎
𝐸𝑠 = 9 𝑀𝑁⁄𝑚2 𝐶𝑐 = 0.22
𝜇𝑠 = 0.5 𝐶𝑠 = 0.04
Arcilla fuerte 𝑒𝑜 = 0.65 𝐶𝑣 = 9.9 × 10−7 𝑚2 /𝑠

𝛾 = 16.8 𝑘𝑁⁄𝑚3
𝜎̅𝑐 = 75 𝑘𝑃𝑎
𝑒𝑜 = 0.8
𝐶𝑐 = 0.32
𝐶𝑠 = 0.06
Arcilla débil
𝐶𝑣 = 8.3 × 10−7 𝑚2 /𝑠

Roca

a) Determine el asentamiento elástico en el centro de la cimentación, utilizando todos los

métodos que se puedan con los datos proporcionados.
b) Determine el asentamiento por consolidación primaria (utilice el método 2:1 para hallar el
aumento del esfuerzo)
c) ¿Cuánto tiempo en días les tomará a las arcillas alcanzar 90% de la consolidación? Y ¿Cuál es
el asentamiento por consolidación en ese tiempo?
d) ¿Cuál es el valor del asentamiento total?
 FACULTAD DE INGENIERÍA Y COMPUTACIÓN
ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

2. Calcular el aumento de esfuerzo por el método de Newmark debido a las cimentaciones en el punto A
situado a 2 metros de profundidad. La cimentación 1 recibe una carga de 175kN y la cimentación 2
recibe una carga de 250 kN

Planta Cimentación 2

Cimentación 1

3. En la figura se muestra una carga de terraplén sobre un estrato de suelo de arcilla limosa. Determine el
incremento del esfuerzo en los puntos A, B y C, que se ubican a una profundidad de 4 m debajo de la
superficie del terreno.

1𝑉: 2𝐻 1𝑉: 2𝐻

𝛾 = 18 𝑘𝑁⁄𝑚3

C B A

4. Un proyecto requiere una cimentación de 3x3 m2 soportada por un estrato de arena. Teniendo los
siguientes datos: Df=1.5 m, espesor de la cimentación =0.25 m, Eo=16000 kN/m2 k=400 kN/m2/m,
s=0.3, H=20 m, qo=150 kN/m2, Ef = 15x106 kN/m2, calcule el asentamiento elástico (utilice la
ecuación mejorada para el asentamiento elástico).

5. Se va a colocar una cimentación cuadrada sobre un depósito de arena, tal como se muestra en la
figura. De acuerdo a la investigación de campo, se ha podido observar que el nivel freático se
encuentra inicialmente a 2 m de profundidad, proyectándose que baje hasta el nivel de la cimentación
cuando la estructura esté finalizada. Suponiendo que la cimentación es rígida, determine el
asentamiento elástico que tendrá la cimentación por el método de Bowles y también por el método del
factor de influencia de la deformación unitaria, para lo que deberá considerar el factor de corrección
C2, un tiempo de 5 años para la fluencia plástica del terreno.
 FACULTAD DE INGENIERÍA Y COMPUTACIÓN
ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

𝑄 = 4500 𝑘𝑁
𝛾𝐶° = 24 𝑘𝑁⁄𝑚3
0.4 × 0.4 𝑚2
𝛾 = 17 𝑘𝑁⁄𝑚3
𝛾𝑠𝑎𝑡 = 20 𝑘𝑁⁄𝑚3
Posición inicial 𝜇𝑠 = 0.33

Posición final
B=L=4m

𝐸𝑠 = 20 𝑀𝑁⁄𝑚2

𝐸𝑠 = 42 𝑀𝑁⁄𝑚2

𝐸𝑠 = 65 𝑀𝑁⁄𝑚2

𝐸𝑠 = 18 𝑀𝑁⁄𝑚2

𝐸𝑠 = 12 𝑀𝑁⁄𝑚2

Roca
6. Una cimentación continua sobre un depósito de un estrato de arena se muestra en la figura junto con
la variación del módulo de elasticidad del suelo (Es). Suponiendo =17.5 kN/m3 y C2 para 10 años,
calcule el asentamiento elástico de la cimentación empleando el método del factor de influencia de la
deformación unitaria.

1.8 m
𝑞̅ = 250 𝑘𝑁/𝑚2

3m 𝐸𝑠 = 5500

𝐸𝑠 = 14000

𝐸𝑠 = 12000
 FACULTAD DE INGENIERÍA Y COMPUTACIÓN
ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

7. Una cimentación superficial que mide 1.2x1.2 m en planta, se construirá sobre un estrato de arena
normalmente consolidada. Datos: Df=1m, N60 aumenta con la profundidad, 𝑁 ̅60 (en la profundidad de
2
influencia del esfuerzo) = 8 y qneta=210 kN/m . Estime el asentamiento elástico utilizando los métodos
de Burland y Burbidge y el método de Meyerhof.

8. En la figura se muestra una losa de cimentación. Las consideraciones de diseño son: L=12 m, B=10
m, Df=2.2 m, Q=30 MN, x1=2 m, x2=2 m, x3=5.2 m y ’c =105 kN/m2.

a) Determine la capacidad de carga admisible neta de la losa de cimentación si se sabe que

’=34°.
b) Calcule el asentamiento por consolidación debajo del centro de la losa (utilice el método de
Newmark para hallar el aumento del esfuerzo).
