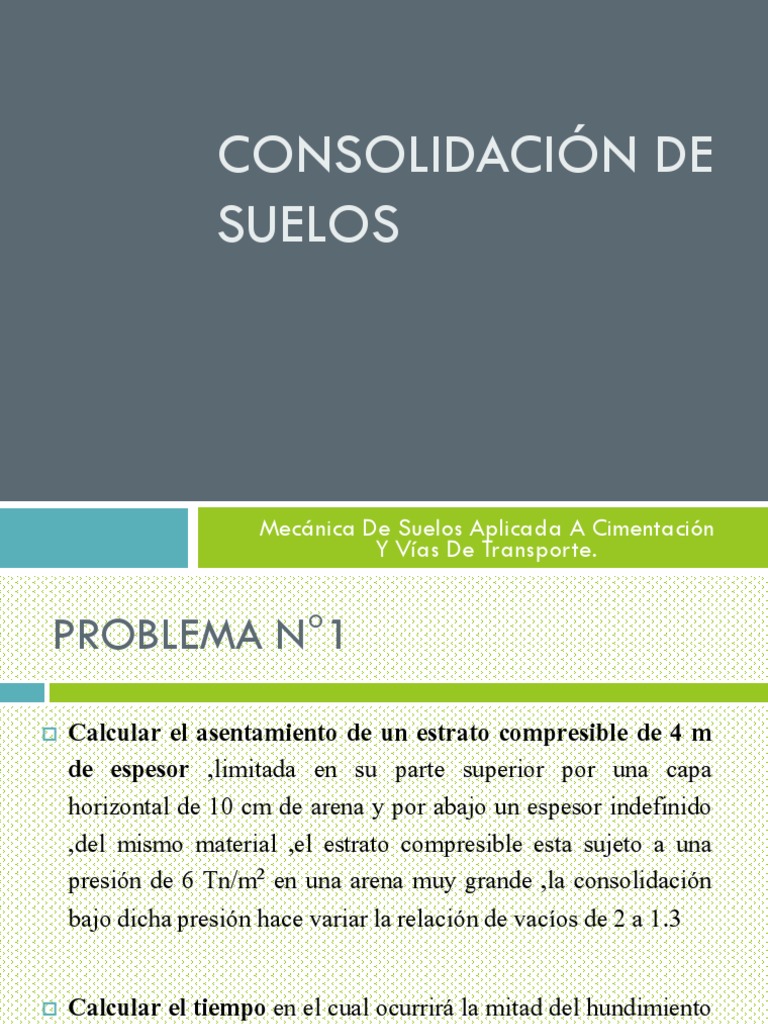

CONSOLIDACIÓN DE

SUELOS

Mecánica De Suelos Aplicada A Cimentación

Y Vías De Transporte.
PROBLEMA N°1
 Calcular el asentamiento de un estrato compresible de 4 m
de espesor ,limitada en su parte superior por una capa
horizontal de 10 cm de arena y por abajo un espesor indefinido
,del mismo material ,el estrato compresible esta sujeto a una
presión de 6 Tn/m2 en una arena muy grande ,la consolidación
bajo dicha presión hace variar la relación de vacíos de 2 a 1.3

 Calcular el tiempo en el cual ocurrirá la mitad del hundimiento

total ,supuesto que el estrato compresible tiene una
permeabilidad de 10-7 cm/seg
PROBLEMA N°1

1. Hallamos el coeficiente de compresibilidad volumétrica

𝑎
mv=1+𝑒𝑣
𝑜

𝑎 𝑒0− 𝑒1 2−1.3 𝑐𝑚 2
𝑣= = =0.00117
∆𝑃 600 𝑔𝑟

𝑚 0.00117
𝑣= =0.00039 𝑐𝑚 2/𝑔𝑟
1+2
PROBLEMA N°1

2. Hallamos el asentamiento

S=H.P.mv

S=400(600) (0.00039)

S=93.6 cm.
PROBLEMA N°1

3. Hallamos el tiempo de consolidación

 Coeficiente de consolidación

𝒌
𝒄𝒗 =
𝒎𝒗 . 𝜸𝒘

𝟏𝟎−𝟕 𝒄𝒎𝟐
𝒄𝒗 = = 𝟎. 𝟎𝟎𝟎𝟐𝟔
𝑐𝑚2 𝟏 𝒈𝒓 𝒔𝒆𝒈
0.00039 .
𝑔𝑟 𝒄𝒎𝟑

 K:índice de permeabilidad
 Mv: Compresibilidad volumétrica
 𝜸𝒘 : Peso especifico del agua
 PROBLEMA N°1

 Factor de tiempo

Tv=0.20

C1 : capa abierta
C2 : capas semiabiertas
C3: capas semiabiertas donde la Variación de presión es igual a 0 en
su parte superior
PROBLEMA N°1

TIEMPO DE CONSOLIDACIÓN

𝒕𝒗 . 𝑯𝟐
𝒕=
𝒄𝒗

𝟎. 𝟐𝟎. (𝟐𝟎𝟎)𝟐
𝒕= = 𝟑𝟎𝟕𝟔𝟗𝟐𝟑𝟎. 𝟕𝟕 𝒔𝒆𝒈
𝟎. 𝟎𝟎𝟎𝟐𝟔

Convertimos el tiempo en días T=356.13 dias

 PROBLEMA N°2
Calcular el asentamiento de la consolidación primaria de la capa de arcilla de
3 m de espesor que será el resultado de la carga transportada por un 1.5 m
pie cuadrado.

𝐶𝑐. 𝐻𝑐 𝑝0 + ∆𝑝
𝑆𝑃 = log
1 + 𝑒0 𝑝0

De la figura obtenemos:

Cc = 0.009( LL – 10 )

Cc = 0.009( 40 – 10 ) = 0.27

H = 3 m = 3000 mm
eo= 1.0
PROBLEMA N°2

Hallamos esfuerzo efectivo:

Po = 4.5 X γseca (arena ) + 1.5 ( sat (arena) – γagua)

+ (γsat (arcilla) – γagua )
3
2

Po = 4.5 X γseca (arena ) + 1.5 (γseca (arena) – 9.81)

+ (γseca (arcilla) – 9.81)
3
2

Po = 4.5 X 15.7 + 1.5 (18.9 – 9.81) + 1.5 (17.3 – 9.81)

Po = 95.52 kN /m2
 PROBLEMA N°2

Nos ayudamos con una tabla para calcular ∆𝑝 :

𝑞𝑋𝐵𝑋𝐿
∆ p= 𝐿 + 𝑍 (𝐵+𝑍)
…………… Método 2:1

Z (m) B + Z (m) qa ∆P
4.5 6.0 395.6 ∆P= 24.72
6.0 7.5 395.6 ∆P= 15.82
7.5 9.0 395.6 ∆P= 10.99

890
qa= 1.5 𝑥 1.5 = 395.6 𝑘𝑁/𝑚2
PROBLEMA N°2

∆𝑝𝑡+4∆𝑝𝑚+∆𝑝𝑏
∆p= …….. Regla de Simpson
6

24.72+4 15.82 +10.99

∆p= = 16.5 𝑘𝑁/𝑚2
6

Con los datos obtenidos calculamos el asentamiento:

𝐶𝑐 . 𝐻𝑐 𝑝0 + ∆𝑝 (0.27)(3000) 95.52 + 16.5

𝑆= log = log = 28.0 𝑚𝑚
1 + 𝑒0 𝑝0 1+1 95.52
 PROBLEMA N°3
Un ensayo de consolidación en laboratorio de arcilla normalmente consolidada mostro lo
siguiente:
CARGA, P (KN/m2) RELACION DE VACIOS AL FINAL DE
LA CONSOLIDACION. e

140 0.92
212 0.86

La muestra ensayada tenía 25.4 mm de espesor y estaba drenada por ambos lados. El tiempo requerido
para que el espécimen alcanzara un rango de consolidación del 50% fue de 4.5 minutos.
Si una capa similar de arcilla en el acampo, de 2.8m de espesor y drenada por ambos lados, se somete a
un incremento similar de presión promedio(es decir, Po=140 KN/m2) y Po + ΔP=212 KN/m2),
determine:

 El asentamiento máximo por consolidación esperado en el campo.

 El tiempo requerido para que el asentamiento total en el campo sea de 40mm (suponga un
incremento uniforme el exceso de presión del agua inicial respecto a la profundidad)
 PROBLEMA N°3

Datos:
Capa de arcilla
Muestra ensayada
Hc = 2.8 m
Hc = 25.4 mm
Po = 140 KN/m2
U% = 50
Po + ΔP = 212 KN/m2
t = 4.5 min
S = 40 mm
 PROBLEMA N°3

Solución:
Parte a:
Para una arcilla normalmente consolidada:
𝑒1 − 𝑒2 0.92 − 0.86
𝐶𝑐 = 𝑝2 = = 0.33
log( ) 212
𝑝1 log(140)

Por tanto, el asentamiento será:

𝐶𝑐𝐻𝑐 𝑝0 + ∆𝑝 (0.333)(2.8) 212

𝑆= log = log = 0.0875𝑚 = 87.5𝑚𝑚
1 + 𝑒0 𝑝0 1 + 0.92 140
PROBLEMA N°3

Parte b:

El grado promedio de consolidación es:

𝑆𝑡 40
𝑈= = 100 = 47.5%
𝑆𝑚𝑎𝑥 87.5

El coeficiente de consolidación 𝐶𝑣 se determina a partir del

ensayo de laboratorio.
𝐶𝑣 𝑡
El factor de tiempo se define como: 𝑇𝑣 =
𝐻2
PROBLEMA N°3

La variación de 𝑇𝑣 con el grado de consolidación U puede ser

aproximada por:

𝑇𝑣=𝜋( 𝑈%)2 (Para U=0-60%)

4 100

𝑇𝑣 = 1.781 − 0.933 log(100 − 𝑈%)

(Para U>60%)
PROBLEMA N°3
PROBLEMA N°3

En nuestro caso el grado de consolidación alcanzado en el ensayo

de laboratorio es del 50%, por lo que:
2 2 2
𝜋 𝑈% 𝜋 50 𝜋 50
𝑇𝑣 = = = = 0.196
4 100 4 100 4 100

El valor de 𝐶𝑣 es entonces:
2
25.4
𝑇50 𝐻2 (0.196)
2 2
𝐶𝑣 = = = 7.03 𝑚𝑚 𝑚𝑖𝑛
𝑡 4.5
PROBLEMA N°3
En el campo, el grado de consolidación obtenido es U=45.7%. A este valor de U
le corresponde un factor de tiempo 𝑇𝑣 igual a:

2 2
𝜋 𝑈% 𝜋 45.7
𝑇𝑣 = = = 0.164
4 100 4 100

Con el valor de 𝑇𝑣 y el coeficiente de consolidación 𝐶𝑣 obtenido en el ensayo

de laboratorio, se puede obtener el tiempo t:
𝐶𝑣 𝑡
El factor de tiempo es igual a: 𝑇𝑣 =
𝐻2
Despejando t, se tiene:
2
2.8𝑥1000
𝑇𝑣 𝐻 2 0.164
𝑡= = 2 = 45724𝑚𝑖𝑛 = 31.7𝑑𝑖𝑎𝑠
𝐶𝑣 7.03
