ELEMENTOS DE MAQUINAS I
GUIA Nº 7 LABORATORIO - COMSOL MEC 2255

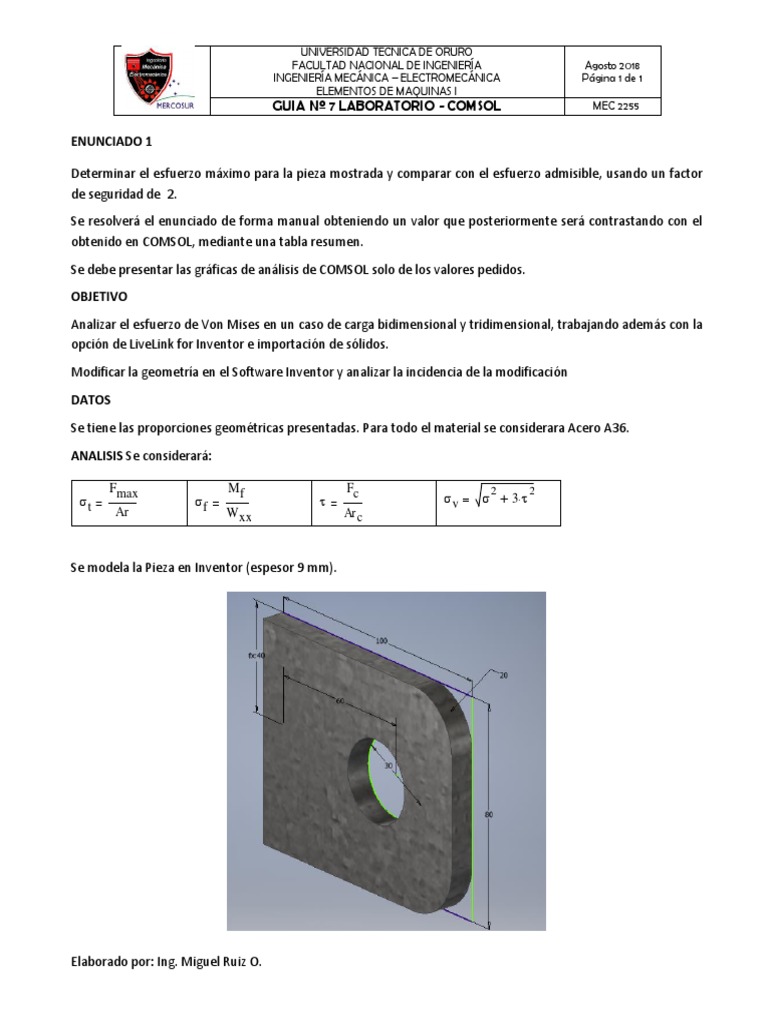

ENUNCIADO 1

Determinar el esfuerzo máximo para la pieza mostrada y comparar con el esfuerzo admisible, usando un factor
de seguridad de 2.
Se resolverá el enunciado de forma manual obteniendo un valor que posteriormente será contrastando con el
obtenido en COMSOL, mediante una tabla resumen.
Se debe presentar las gráficas de análisis de COMSOL solo de los valores pedidos.
OBJETIVO
Analizar el esfuerzo de Von Mises en un caso de carga bidimensional y tridimensional, trabajando además con la
opción de LiveLink for Inventor e importación de sólidos.
Modificar la geometría en el Software Inventor y analizar la incidencia de la modificación
DATOS
Se tiene las proporciones geométricas presentadas. Para todo el material se considerara Acero A36.
ANALISIS Se considerará:

Fmax Mf Fc 2 2
t f  v   3 
Ar W xx Ar c

Se modela la Pieza en Inventor (espesor 9 mm).

Elaborado por: Ing. Miguel Ruiz O.

 UNIVERSIDAD TECNICA DE ORURO
FACULTAD NACIONAL DE INGENIERÍA Agosto 2018
INGENIERÍA MECÁNICA – ELECTROMECÁNICA Página 1 de 2
ELEMENTOS DE MAQUINAS I
GUIA Nº 7 LABORATORIO - COMSOL MEC 2255

Al configurar el espacio de trabajo de COMSOL, tener el cuidado de seleccionar dimensión 3D, Mecánica de Sólidos
y Estudio estacionario.

En GEOMETRIA, con botón derecho elegimos la opción LiveLink for Inventor:

COMSOL enlazará el archivo activo en Inventor. Se debe aceptar en la opción de sincronizar.

Elaborado por: Ing. Miguel Ruiz O.

 UNIVERSIDAD TECNICA DE ORURO
FACULTAD NACIONAL DE INGENIERÍA Agosto 2018
INGENIERÍA MECÁNICA – ELECTROMECÁNICA Página 1 de 3
ELEMENTOS DE MAQUINAS I
GUIA Nº 7 LABORATORIO - COMSOL MEC 2255

Posteriormente se le asigna material:

Luego restringimos la pieza como si estuviera empotrada del lado contrario a los redondeados:

Elaborado por: Ing. Miguel Ruiz O.

 UNIVERSIDAD TECNICA DE ORURO
FACULTAD NACIONAL DE INGENIERÍA Agosto 2018
INGENIERÍA MECÁNICA – ELECTROMECÁNICA Página 1 de 4
ELEMENTOS DE MAQUINAS I
GUIA Nº 7 LABORATORIO - COMSOL MEC 2255

En la carga de contorno le asignaremos carga en X y Y inicialmente, asumiendo no presenta ninguna carga en el

eje Z.

Se hace Enmallar y Calcular.

Se obtiene un primer resultado y comparamos con el admisible planteado.

y  36ksi fs  2

y
adm  adm  124.106MPa
fs

Elaborado por: Ing. Miguel Ruiz O.

 UNIVERSIDAD TECNICA DE ORURO
FACULTAD NACIONAL DE INGENIERÍA Agosto 2018
INGENIERÍA MECÁNICA – ELECTROMECÁNICA Página 1 de 5
ELEMENTOS DE MAQUINAS I
GUIA Nº 7 LABORATORIO - COMSOL MEC 2255

Como el esfuerzo máximo es superior al admisible, modificamos el espesor de plancha en Autodesk Inventor, y
actualizamos la sincronización y el cálculo.

Para un espesor de 12.6 mm:

Elaborado por: Ing. Miguel Ruiz O.

 UNIVERSIDAD TECNICA DE ORURO
FACULTAD NACIONAL DE INGENIERÍA Agosto 2018
INGENIERÍA MECÁNICA – ELECTROMECÁNICA Página 1 de 6
ELEMENTOS DE MAQUINAS I
GUIA Nº 7 LABORATORIO - COMSOL MEC 2255

Aun no es admisible el valor, por cuanto subiremos el espesor de plancha a 19 mm (3/4”).

Ahora si se tiene el valor de esfuerzo solicitante por debajo del admisible. Se puede ver qué pasa si la dirección
de carga no está bien centrada y se genera una carga en el eje Z.

Hacemos correr el estudio:

Elaborado por: Ing. Miguel Ruiz O.

 UNIVERSIDAD TECNICA DE ORURO
FACULTAD NACIONAL DE INGENIERÍA Agosto 2018
INGENIERÍA MECÁNICA – ELECTROMECÁNICA Página 1 de 7
ELEMENTOS DE MAQUINAS I
GUIA Nº 7 LABORATORIO - COMSOL MEC 2255

El esfuerzo solicitante vuelve a pasar al admisible, con lo que se evidencia la sensibilidad a cargas laterales.

En otro ejercicio, quitamos la carga Z, más generamos muescas en la figura.

En este caso el esfuerzo máximo se ha trasladado a la muesca.
