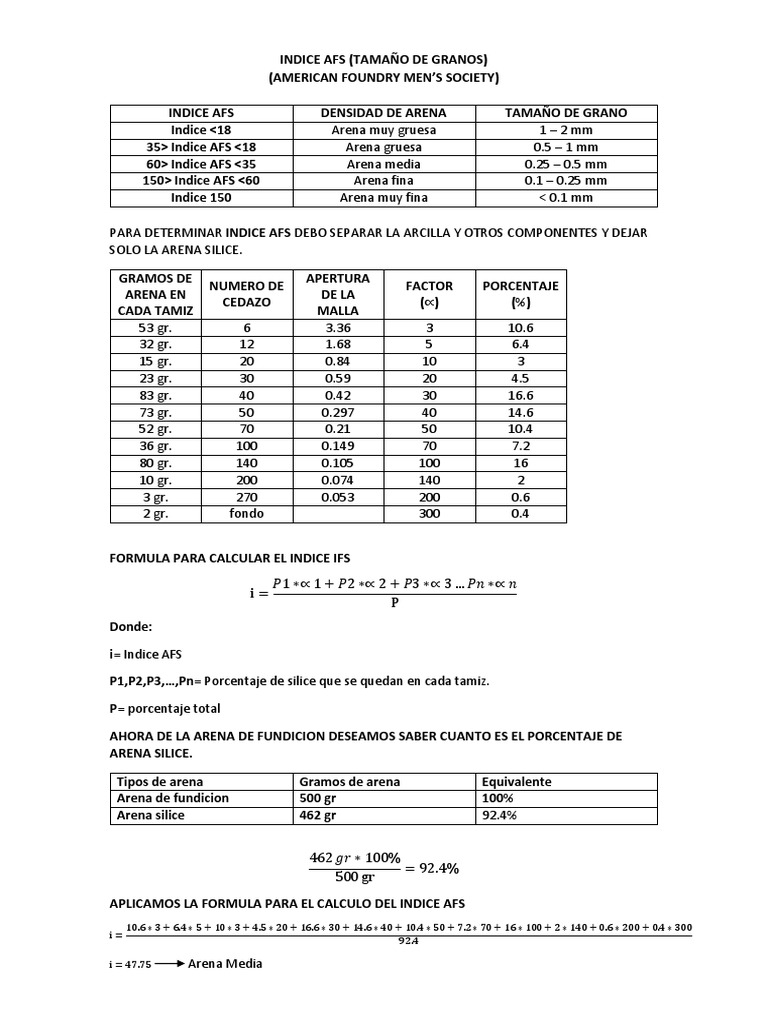

INDICE AFS (TAMAÑO DE GRANOS)

(AMERICAN FOUNDRY MEN’S SOCIETY)

INDICE AFS DENSIDAD DE ARENA TAMAÑO DE GRANO

Indice <18 Arena muy gruesa 1 – 2 mm
35> Indice AFS <18 Arena gruesa 0.5 – 1 mm
60> Indice AFS <35 Arena media 0.25 – 0.5 mm
150> Indice AFS <60 Arena fina 0.1 – 0.25 mm
Indice 150 Arena muy fina < 0.1 mm

PARA DETERMINAR INDICE AFS DEBO SEPARAR LA ARCILLA Y OTROS COMPONENTES Y DEJAR
SOLO LA ARENA SILICE.

GRAMOS DE APERTURA
NUMERO DE FACTOR PORCENTAJE
ARENA EN DE LA
CEDAZO (∝) (%)
CADA TAMIZ MALLA
53 gr. 6 3.36 3 10.6
32 gr. 12 1.68 5 6.4
15 gr. 20 0.84 10 3
23 gr. 30 0.59 20 4.5
83 gr. 40 0.42 30 16.6
73 gr. 50 0.297 40 14.6
52 gr. 70 0.21 50 10.4
36 gr. 100 0.149 70 7.2
80 gr. 140 0.105 100 16
10 gr. 200 0.074 140 2
3 gr. 270 0.053 200 0.6
2 gr. fondo 300 0.4

FORMULA PARA CALCULAR EL INDICE IFS

𝑃1 ∗∝ 1 + 𝑃2 ∗∝ 2 + 𝑃3 ∗∝ 3 … 𝑃𝑛 ∗∝ 𝑛
i=
P
Donde:

i= Indice AFS

P1,P2,P3,…,Pn= Porcentaje de silice que se quedan en cada tamiz.

P= porcentaje total

AHORA DE LA ARENA DE FUNDICION DESEAMOS SABER CUANTO ES EL PORCENTAJE DE

ARENA SILICE.

Tipos de arena Gramos de arena Equivalente

Arena de fundicion 500 gr 100%
Arena silice 462 gr 92.4%

462 𝑔𝑟 ∗ 100%
= 92.4%
500 gr
APLICAMOS LA FORMULA PARA EL CALCULO DEL INDICE AFS
10.6 ∗ 3 + 6.4 ∗ 5 + 10 ∗ 3 + 4.5 ∗ 20 + 16.6 ∗ 30 + 14.6 ∗ 40 + 10.4 ∗ 50 + 7.2 ∗ 70 + 16 ∗ 100 + 2 ∗ 140 + 0.6 ∗ 200 + 0.4 ∗ 300
i=
92.4

i = 47.75 Arena Media

 UNIVERSIDAD TECNICA ESTATAL DE QUEVEDO

FACULTAD DE CIENCIAS DE LA INGENIERIA

CARRERA DE INGENIERIA MECANICA

5TO MODULO “A”

TEMA:

DETERMINAR EL INDICE AFS, PARA ESO DEBO SEPARAR LA ARCILLA Y

OTROS COMPONENTES Y DEJAR SOLO LA ARENA SILICE.

INTEGRANTES:

SILVA VARELA ERICK STALIN

DOCENTE:

ING. ERNESTO RUANO

FECHA:

JUEVES, 14 DE NOVIEMBRE DEL 2019

MATERIA:

FUNDICION

PERIODO LECTIVO

2019 – 2020
