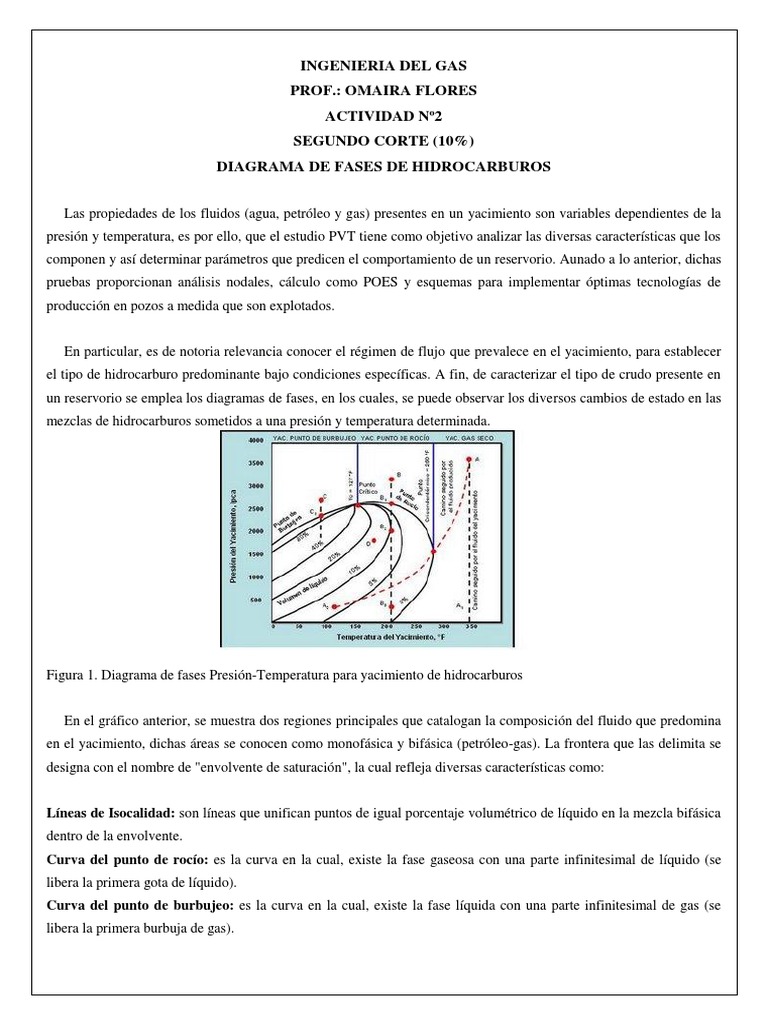

INGENIERIA DEL GAS

PROF.: OMAIRA FLORES

ACTIVIDAD Nº2
SEGUNDO CORTE (10%)
DIAGRAMA DE FASES DE HIDROCARBUROS

Las propiedades de los fluidos (agua, petróleo y gas) presentes en un yacimiento son variables dependientes de la
presión y temperatura, es por ello, que el estudio PVT tiene como objetivo analizar las diversas características que los
componen y así determinar parámetros que predicen el comportamiento de un reservorio. Aunado a lo anterior, dichas
pruebas proporcionan análisis nodales, cálculo como POES y esquemas para implementar óptimas tecnologías de
producción en pozos a medida que son explotados.

En particular, es de notoria relevancia conocer el régimen de flujo que prevalece en el yacimiento, para establecer
el tipo de hidrocarburo predominante bajo condiciones específicas. A fin, de caracterizar el tipo de crudo presente en
un reservorio se emplea los diagramas de fases, en los cuales, se puede observar los diversos cambios de estado en las
mezclas de hidrocarburos sometidos a una presión y temperatura determinada.

Figura 1. Diagrama de fases Presión-Temperatura para yacimiento de hidrocarburos

En el gráfico anterior, se muestra dos regiones principales que catalogan la composición del fluido que predomina
en el yacimiento, dichas áreas se conocen como monofásica y bifásica (petróleo-gas). La frontera que las delimita se
designa con el nombre de "envolvente de saturación", la cual refleja diversas características como:

Líneas de Isocalidad: son líneas que unifican puntos de igual porcentaje volumétrico de líquido en la mezcla bifásica
dentro de la envolvente.
Curva del punto de rocío: es la curva en la cual, existe la fase gaseosa con una parte infinitesimal de líquido (se
libera la primera gota de líquido).
Curva del punto de burbujeo: es la curva en la cual, existe la fase líquida con una parte infinitesimal de gas (se
libera la primera burbuja de gas).
Punto Crítico: es el punto donde convergen la curva de rocío con la curva de burbujeo, en el cual, las propiedades
intensivas de la fase líquida y la fase gaseosa son iguales.
Temperatura Cricondentérmica: es la máxima temperatura en la que coexisten en equilibrio la fase líquida y vapor.
Presión Cricondembárica: es la máxima presión en la que coexisten la fase líquida y la fase de vapor en equilibrio.

Es notorio acotar, que para crudos el punto cricondembárico se encuentra a la izquierda del punto crítico, en
contraste, para gas y gas condensado se halla a la derecha. Esta diferencia se debe a la composición del sistema, la
cual permanece constante en el tiempo mientras que no se altere por medio de la inyección o extracción de algún tipo
de fluido en el yacimiento. Asimismo, se hace referencia que para mezclas con componentes livianos y volátiles la
presión de burbujeo y de rocío es elevada.
Por otra parte, en base al comportamiento de los fluidos los yacimientos se clasifican en:

Yacimientos de Gas Seco: son aquellos reservorios en los cuales, la mezcla de hidrocarburo se mantienen en fase
gaseosa tanto en el yacimiento como en superficie. La Tyac > Tcdt, posee una composición de 96 % metano y sólo se
puede obtener líquidos mediante la aplicación de procesos criogénicos.

Yacimientos de Gas Húmedo: son aquellos en la que la mezcla de hidrocarburos se mantiene en fase gaseosa en el
yacimiento pero en superficie se presenta en fase bifásica. La Tyac>Tcd, su gravedad API >60 grados

Yacimiento de Gas Condensado: son reservorios donde la composición de la mezcla gaseosa se mantiene constante
antes de la curva de rocío a condiciones iniciales de yacimiento, una vez que se entra a la región bifásica presenta una
condensación retrógrada durante la caída de presión isotérmica, hasta alcanzar la saturación crítica del líquido. La
temperatura se encuentra entre los valores de temperatura crítica y temperatura cricondentérmica. Los condesados
presentan una gravedad API entre 40-60 grados, su contenido de metano es mayor o igual a 60% y su color varía
desde incoloro hasta amarrillo claro.

Condensación Retrógrada: este proceso se origina entre crítica y la temperatura cricondentérmica donde coinciden
todas las líneas de isocalidad. En este punto, las moléculas más livianas se separan de los componentes más pesados
bajo una caída de presión, quedando atrapados en el yacimiento hasta alcanzar una fase continúa.

Dibujar el diagrama de fases y definir en la misma hoja:

Fase
Interface
Estado
Presión de vapor
Punto de rocío
Presión y temperatura de rocío
Punto de burbujeo
Presión y temperatura de burbujeo
Gas o vapor saturado
Líquido saturado
Curva de punto de rocío
Curvas de puntos de burbujeo
Región de dos fases
Punto de ebullición normal
Punto triple
Condensación
Merma
Temperatura critica
Presión critica
 Yacimiento de gas seco
Yacimiento de gas húmedo
Yacimiento de gas condensado

Trabajo: individual
Manuscrito
Fecha de entrega: 04-11-19
