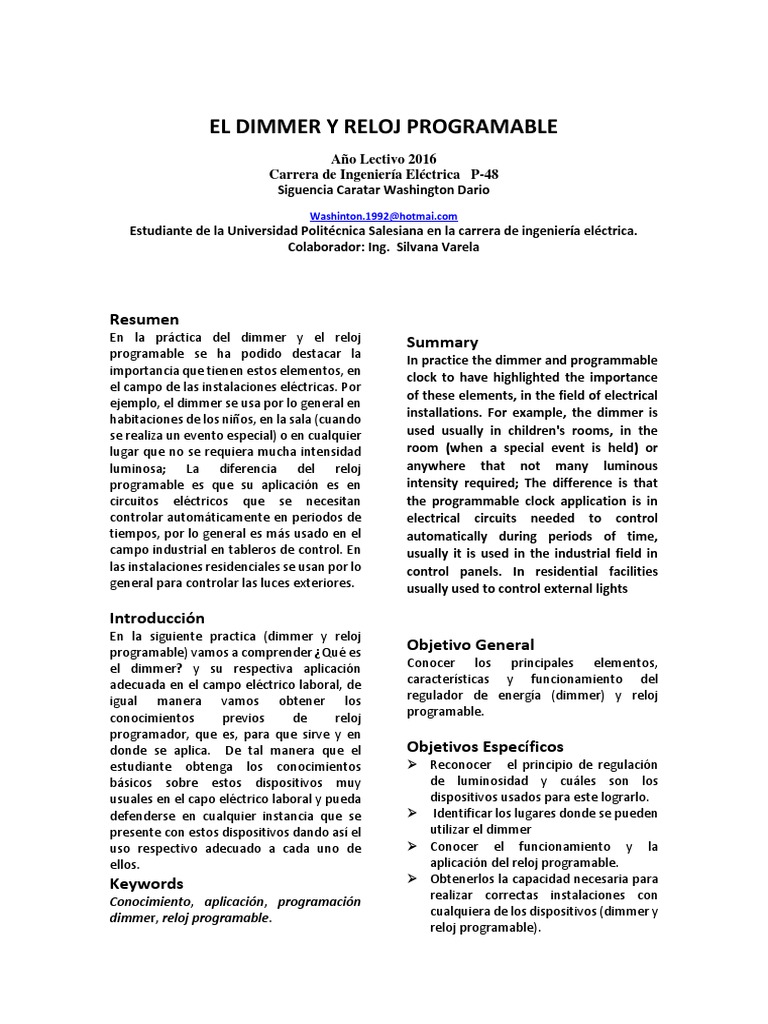

EL DIMMER Y RELOJ PROGRAMABLE

Año Lectivo 2016

Carrera de Ingeniería Eléctrica P-48
Siguencia Caratar Washington Dario
Washinton.1992@hotmai.com
Estudiante de la Universidad Politécnica Salesiana en la carrera de ingeniería eléctrica.
Colaborador: Ing. Silvana Varela

Resumen
En la práctica del dimmer y el reloj
programable se ha podido destacar la
importancia que tienen estos elementos, en
el campo de las instalaciones eléctricas. Por
ejemplo, el dimmer se usa por lo general en
habitaciones de los niños, en la sala (cuando
se realiza un evento especial) o en cualquier
lugar que no se requiera mucha intensidad
luminosa; La diferencia del reloj
programable es que su aplicación es en
circuitos eléctricos que se necesitan
controlar automáticamente en periodos de
tiempos, por lo general es más usado en el
campo industrial en tableros de control. En
las instalaciones residenciales se usan por lo
general para controlar las luces exteriores.
Summary
In practice the dimmer and programmable
clock to have highlighted the importance
of these elements, in the field of electrical
installations. For example, the dimmer is
used usually in children's rooms, in the
room (when a special event is held) or
anywhere that not many luminous
intensity required; The difference is that
the programmable clock application is in
electrical circuits needed to control
automatically during periods of time,
usually it is used in the industrial field in
control panels. In residential facilities
usually used to control external lights

Introducción
En la siguiente practica (dimmer y reloj
programable) vamos a comprender ¿Qué es
el dimmer? y su respectiva aplicación
adecuada en el campo eléctrico laboral, de
igual manera vamos obtener los
conocimientos previos de reloj
programador, que es, para que sirve y en
donde se aplica. De tal manera que el
estudiante obtenga los conocimientos
básicos sobre estos dispositivos muy
usuales en el capo eléctrico laboral y pueda
defenderse en cualquier instancia que se
presente con estos dispositivos dando así el
uso respectivo adecuado a cada uno de
ellos.
Keywords
Conocimiento, aplicación, programación
dimmer, reloj programable.
Objetivo General
Conocer los principales elementos,
características y funcionamiento del
regulador de energía (dimmer) y reloj
programable.
Objetivos Específicos
 Reconocer el principio de regulación
de luminosidad y cuáles son los
dispositivos usados para este lograrlo.
 Identificar los lugares donde se pueden
utilizar el dimmer
 Conocer el funcionamiento y la
aplicación del reloj programable.
 Obtenerlos la capacidad necesaria para
realizar correctas instalaciones con
cualquiera de los dispositivos (dimmer y
reloj programable).
 El Dimmer
Los dimmer son dispositivos creados para el
control de la iluminación, al igual que un
apagador convencional, teniendo ventajas
sobre éste en cuanto a cómo se controla la
iluminación. Generalmente son más
conocidos los simples para focos
incandescentes.
Figura:1
Existen dimmer para todo tipo de lámparas:
incandescentes, fluorescentes, compactas
fluorescentes (CFL) y LED. El tipo dependerá
directamente del estilo de lámpara por
controlar. Antes de tomar una decisión
sobre la instalación de dimmer, es necesario
conocer los requerimientos del edificio, en
cuanto a distribución de áreas y
luminosidad, para elegir el mejor de
acuerdo con las necesidades y tipos de
lámpara por controlar.
Figura:2
Actualmente los circuitos más empleados
incluyen la función de encendido al "paso
por cero" de la tensión. La disminución del
valor eficaz en la bombilla se logra
recortando la señal en el momento de
subida en el punto que se elija (si cortamos
la señal cuando la onda llega a 60 V se
encenderá muy poco, mientras que si la
cortamos al llegar a 200 V se encenderá casi
al máximo).
Figura:3
Figura:4
El dimmer puede generar un ahorro
energético al emplear menor cantidad de
energía eléctrica para proporcionar
iluminación; por ejemplo, si se atenúa una
lámpara incandescente (un foco normal) de
100 watts un 20 por ciento, esta lámpara
utilizará aproximadamente 18 por ciento
menos energía. Mientras más se amaine la
luz recibida, más ahorro se consigue; sin
embargo, no debe dejar de observarse el
confort y la buena iluminación para evitar
daños a la vista y pérdidas de consumo.
Además de generar ahorros al lograr que las
lámparas consuman menor cantidad de
energía, los dimmer también permiten
extender su vida útil, reduciendo la
periodicidad con que se realiza el
mantenimiento de las luminarias.
 El reloj programable
El reloj programable digital o programador
horario es un dispositivo el cual permite
controlar distintas cargas eléctricas,
haciendo que se activen o desactiven en un
momento del tiempo determinado de la
semana. Por tratarse de un elemento capaz
de ser programada por el usuario se pueden
escoger los intervalos de tiempos en los
distintos intervalos de tiempos o días de la
semana en determinados horarios.
Figura:5
Es un elemento empleado en la
automatización de pequeñas aplicaciones,
como encendido de luces, simulador de
presencia encendiendo y apagando luces,
sistemas de riego, música en lugares
públicos como parques; sirenas, timbres
para delimitar horarios de clase en escuelas
o cualquier otra institución. Su aplicación
también es muy frecuente en el campo
industrial en pequeños tableros de control.
El reloj programable usado en clases fue el
weekly programmable electronic timer.
Modelo Item No.: PET-010
Figura:6
Características del reloj programable.
Una de las características más importantes
de este timmer digital es que podemos
programarlo en diversos intervalos de
tiempos como en minutos horas y días.
Funciones de los botones:
1. Clock Indicador de reloj.
2. D: Restablecer días.
3. H: Restablecer horas.
4. M: Restablecer minutos.
5. PROG: 6 opciones o modos de ajustes de
programación ON-OFF,
6. Visualizador 1 ON, 1 OFF ● 6 ON, 6 OFF.
7. D/R: Borrar/Recordar.
8. Seleccionador de bloqueo LOCK
ON/AUTO/Bloqueo LOCK OFF
Diagrama de conexión interna y externa
del reloj programador digital
Figura:7
Aspectos importantes a tomar en cuenta:
1) Para la función “ON/AUTO/OFF”,
solamente en la posición “AUTO” puede
operar automáticamente de acuerdo a la
configuración de programación. Si el
visualiza en el LCD “LOCK ON”, el dispositivo
se mantendrá en “ON”, y no permanecerá
automáticamente “OFF”. Si el visualizador
está en “LOCK OFF” este se mantendrá en
“OFF” continuamente y no en “ON”
2) El consumo de energía de los aparatos
eléctricos conectados deberá estar dentro
de los límites.
3) Como este reloj programable incluye
baterías de Ni-Cd, es necesario recargar la
batería por 10 minutos si el visualizador no
está limpio o desaparece. También es
necesario realizar un reset del programador
horario.
 Práctica
Instalación del dimmer.
Primeramente, en la práctica se realizó la
instalación de una lámpara controlado por
un dimmer. Para controlar una lámpara con
un dimmer hay que tener bien presentes
que tipo de dimmer se utilizará ya que
existen para lámparas fluorescentes y para
focos incandescentes.
El conexionado del dimmer es similar a la
del interruptor con una lámpara. De la
salida de un breakers se lleva un cable (fase)
directamente al d conecta al dimmer y el
retorno se conecta a una lámpara
incandescente, de la caja de distribución
sale una línea (neutro) al otro extremo de la
lámpara cerrando el circuito de iluminación
Figura:8
Una vez terminada la instalación se
procedió a verificar el funcionamiento del
dimmer regulando el voltaje aplicado a la
lámpara de modo que esta que baja su
intensidad luminosa cuando se regula.
Instalación del reloj programable digital.
Para instalar este tipo de dispositivos es
necesario tener bien claro la aplicación de
dicho dispositivo ya que su instalación es un
poquito más complicada. Primeramente,
antes de instalar un timmer programable es
necesario ver el diagrama de conexión
recomendado por el fabricante.
Para esta instalación hemos seguido el
diagrama de la figura 7, levando la fase
desde un breakers al terminal 1 y 7 del reloj
De igual manera llevamos el neutro desde el
tablero de distribución al terminal 2 y a la
lámpara, de la salida del terminal 8 del reloj
se conecta al punto central de la lámpara y
para finalizar se conecta un interruptor
desde el terminal 3 y 4 este se coloca con el
fin de controlar la lámpara manualmente
también.
Figura:9
Para su respectivo funcionamiento es
necesario proceder a la programación del
reloj programable digital siguiendo los
pasos anteriormente mencionados.
En todos los casos la programación no es la
misma, esta puede variar de acuerdo a la
marca del dispositivo para ello es necesario
seguir los pasos impuestos por el fabricante.
Para programar el reloj usado en la práctica,
es necesario primeramente resetearlo.
Luego pulsamos el botón program (ON)
luego para el tiempo que necesitamos el
encendido (min, hour, day) pulsamos el
respectivo botón y el botón auto. Para
programar el apagado se siguen los mismos
pasos, la diferencia es que se pondrá en
program (OF) y se continua con los mismos
pasos que se usaran para programarlo.
Conclusiones.
 El dimmer tiene la capacidad de variar
la intensidad luminosa de un bombillo
incandescente desde cero hasta su
valor máximo de trabajo.
 Se puede economizar el consumo de
energía en lugares que no se requiere
de alta intensidad luminosa.
 El reloj programable tiene la capacidad
de activar y desactivar un circuito en
diferentes intervalos de tiempos.
 Se puede evitar un consumo de energía
innecesario debido, ya nos olvidamos
en muchas ocasiones desactivar un
circuito cuando ya no se necesita de
dicho funcionamiento.
Tarea de investigacion
Linkografías Biografía
https://es.scribd.com/doc/98933013/C3-
Unidades-de-Med-Luminotecnia Darius Washington
http://recursos.citcea.upc.edu/llu Siguencia Caratar born in
Santo Domingo September
m/interior/iluint2.html 12, 1992 Studies Incisional
http://blog.ledbox.es/informacio Distance Education Unit
n-led/niveles-recomendados-lux "Juan Ramon Jimenez Herrera"
Graduate 15/07/2011 as an electrical
http://www.tuveras.com/luminot technician Republic of Ecuador Currently
ecnia/magnitudes.htm studying at the Salesian University,
Electrically engineering career-
Wsiguenciac@est.ups.edu.ec
