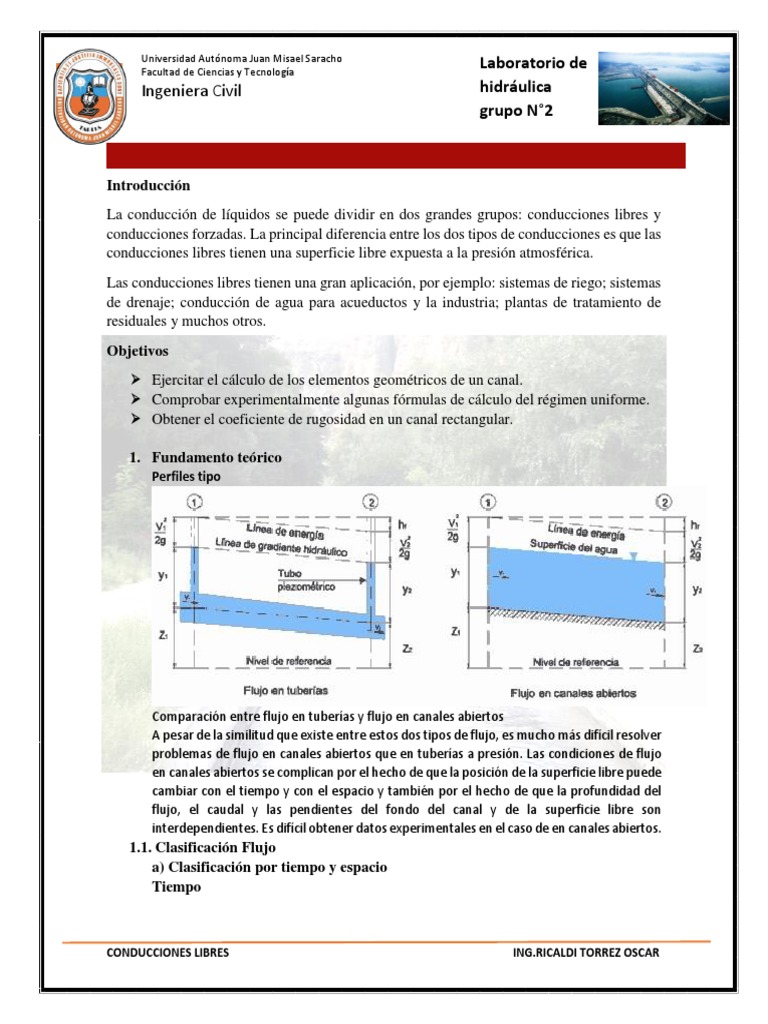

Introducción
La conducción de líquidos se puede dividir en dos grandes grupos: conducciones libres y
conducciones forzadas. La principal diferencia entre los dos tipos de conducciones es que las
conducciones libres tienen una superficie libre expuesta a la presión atmosférica.
Las conducciones libres tienen una gran aplicación, por ejemplo: sistemas de riego; sistemas
de drenaje; conducción de agua para acueductos y la industria; plantas de tratamiento de
residuales y muchos otros.
Objetivos
 Ejercitar el cálculo de los elementos geométricos de un canal.
 Comprobar experimentalmente algunas fórmulas de cálculo del régimen uniforme.
 Obtener el coeficiente de rugosidad en un canal rectangular.

1. Fundamento teórico
Perfiles tipo

Comparación entre flujo en tuberías y flujo en canales abiertos

A pesar de la similitud que existe entre estos dos tipos de flujo, es mucho más difícil resolver
problemas de flujo en canales abiertos que en tuberías a presión. Las condiciones de flujo
en canales abiertos se complican por el hecho de que la posición de la superficie libre puede
cambiar con el tiempo y con el espacio y también por el hecho de que la profundidad del
flujo, el caudal y las pendientes del fondo del canal y de la superficie libre son
interdependientes. Es difícil obtener datos experimentales en el caso de en canales abiertos.
1.1. Clasificación Flujo
a) Clasificación por tiempo y espacio
Tiempo

CONDUCCIONES LIBRES [Link] TORREZ OSCAR

 Universidad Autónoma Juan Misael Saracho
Facultad de Ciencias y Tecnología
Laboratorio de
Ingeniera Civil hidráulica
grupo N°2

Flujo Permanente: El flujo es permanente si los parámetros (tirante, velocidad, área, etc.),
no cambian con respecto al tiempo, es decir, en una sección del canal en todos los tiempos
los elementos del flujo permanecen constantes.

Flujo No Permanente: El régimen es impermanente si la profundidad varía con el tiempo.

Espacio
Flujo uniforme: Esta clasificación obedece a la utilización del espacio como variable. El
flujo es uniforme si los parámetros (tirante, velocidad, área, etc.), no cambian con respecto
al espacio, es decir, en cualquier sección del canal los elementos del flujo permanecen
constantes. Matemáticamente se pueden representar:

Flujo variado: El régimen es variado cuando varía la profundidad de circulación para

diferentes secciones en un instante de tiempo dado.

CONDUCCIONES LIBRES [Link] TORREZ OSCAR

 Universidad Autónoma Juan Misael Saracho
Facultad de Ciencias y Tecnología
Laboratorio de
Ingeniera Civil hidráulica
grupo N°2

b) Clasificación por fuerzas predominantes

• Flujo Subcritico: Fr<1, Flujo subcrítico o tranquilo, tiene una velocidad relativa
baja y la profundidad es relativamente grande, prevalece la energía potencial.
Corresponde a un régimen de llanura.
• Flujo Critico: Fr=1, Flujo crítico, es un estado teórico en corrientes naturales y
representa el punto de transición entre los regímenes subcrítico y supercrítico.
• Flujo Supercrítico: Fr>1, Flujo supercrítico o rápido, tiene una velocidad
relativamente alta y poca profundidad prevalece la energía cinética. Propios de
cauces de gran pendiente o ríos de montaña.

NUMERO DE FROUDE
El número de Reynolds y los términos laminar y turbulentos no bastan para caracterizar
todas las clases de flujo en los canales abiertos.

CONDUCCIONES LIBRES [Link] TORREZ OSCAR

 Universidad Autónoma Juan Misael Saracho
Facultad de Ciencias y Tecnología
Laboratorio de
Ingeniera Civil hidráulica
grupo N°2

El mecanismo principal que sostiene flujo en un canal abierto es la fuerza de gravedad. Por
ejemplo, la diferencia de altura entre dos embalses hará que el agua fluya a través de un
canal que los conecta. El parámetro que representa este efecto gravitacional es el Número
de Froude, puede expresarse de forma adimensional. Este es útil en los cálculos del resalto
hidráulico, en el diseño de estructuras hidráulicas y en el diseño de barcos.

Donde:
h = Profundidad
[m] v =
Velocidad [m/s]
g = Gravedad
[m/s²]
[Link] Geométricas
La sección transversal de un canal natural es generalmente de forma muy irregular y varia
de un lugar a otro, desde aproximadamente una parábola hasta aproximadamente un
trapecio. Los canales artificiales usualmente se diseñan con formas geométricas regulares
(prismáticos), las secciones más comunes son las siguientes:
Abiertas
Sección rectangular: Debido a que el rectángulo tiene lados verticales, por lo general se
utiliza para canales construidos con materiales estables, acueductos de madera, para canales
excavados en roca y para canales revestidos
• Área Mojada (A): Área de la sección transversal del flujo por debajo de la superficie
libre. (m2)
• Perímetro Mojado (P): longitud de la traza de las paredes de conducción más el
acho de fondo.(m)
• Ancho superficial (T): es el ancho del canal en la zona de la superficie libre (m)
• Radio hidráulico(R): es la relación entre el área mojada y el perímetro mojado (m)
• Profundidad hidráulica (D): Relación entre el área mojada y el ancho superficial
(m)

CONDUCCIONES LIBRES [Link] TORREZ OSCAR

 Universidad Autónoma Juan Misael Saracho
Facultad de Ciencias y Tecnología
Laboratorio de
Ingeniera Civil hidráulica
grupo N°2

• Factor de sección (Z): producto entre el área mojada y la raíz de la profundidad

hidráulica
• Tirante (y): Profundidad máxima del agua en el canal (m)
• Base (b): ancho de la base del canal (m)

Sección trapezoidal: Se usa en canales de tierra debido a que proveen las pendientes
necesarias para estabilidad, y en canales revestidos.

Sección triangular: Se usa para cunetas revestidas en las carreteras, también en canales de
tierra pequeños, fundamentalmente por facilidad de trazo. También se emplean revestidas,
como alcantarillas de las carreteras.

Sección parabólica: Se emplea en algunas ocasiones para canales y es la forma que toman
aproximadamente muchos canales naturales y canales viejos de tierra.

Sección circular: El círculo es la sección más común para alcantarillados y alcantarillas de

tamaños pequeño y mediano

En la siguiente tabla se resumen las secciones mas utilizadas.

CONDUCCIONES LIBRES [Link] TORREZ OSCAR

 Universidad Autónoma Juan Misael Saracho
Facultad de Ciencias y Tecnología
Laboratorio de
Ingeniera Civil hidráulica
grupo N°2

1.3.Régimen Uniforme y Permanente En Canales.

En una conducción libre ocurre régimen uniforme cuando en sus diferentes
secciones las características de circulación: velocidad, distribución de
presiones, profundidad de circulación. Etc. Son iguales.
La característica distintiva del flujo uniforme es que la superficie del fluido
es paralela a la pendiente del fondo del canal y paralela a la rasante de
energía. Utilizaremos el símbolo 𝑆𝑜 para indicar la pendiente del fondo del
canal; 𝑆𝑎 para la pendiente de la superficie del agua y 𝑆𝑒 para la pendiente
de la rasante de energía. Por consiguiente, para flujo uniforme, 𝑆𝑒 =𝑆𝑎 =𝑆𝑜 .
En teoría, el flujo uniforme puede existir solamente sui el canal es
prismático, esto es, si sus lados son paralelos a un eje en la dirección del
flujo. Ejemplos de canales prismáticos son las secciones rectangulares,
trapezoidales, triangulares y circulares. También la pendiente 𝑆𝑜 del canal
debe ser constante. Si la sección transversal o pendiente del canal está
cambiando. Entonces la corriente del flujo [puede ser tanto convergente
como divergente y un flujo variado se puede presentar.
En un flujo uniforme, la fuerza guía del flujo la proporciona la componente
del peso del fluido que actúa a lo largo del canal como se muestra en la
figura. Esta fuerza es Wsenᴓ, donde W es el peso de un cierto elemento de
fluido y ᴓ es el ángulo de la pendiente del fondo del canal. Si el flujo es
uniforme, no puede tener una aceleración. Por lo tanto, debe haber una
fuerza opuesta e igual actuando a lo largo de la superficie del canal. Esta es
una fuerza de fricción (Ff) que depende de la rugosidad de la superficie del
canal. Esta es una fuerza de fricción (DFf0 que depende de la rugosidad de
la superficie del canal y del tamaño y forma de la sección transversal.
En el siglo XVIII se comenzó a buscar una expresión que permitiera
relacionar los diferentes parámetros que intervienen en el régimen
uniforme. Dos de las más utilizadas son las de Chezy y Manning.
1.3.1. Formula de Chezy es:
La forma mas conocida y usada de la ecuación propuesta por Chezy es:
𝑉 = 𝐶√𝑅𝑆
Donde:
C: coeficiente de Chezy. Depende de la rugosidad de la conducción y del numero de
Reynolds.
V: velocidad media del agua en la sección, en m/s
R: radio hidráulico. En m.
S: pendiente de la rasante de energía, adimensional. Igual a la pendiente del fondo
𝑆𝑜 .

CONDUCCIONES LIBRES [Link] TORREZ OSCAR

 Universidad Autónoma Juan Misael Saracho
Facultad de Ciencias y Tecnología
Laboratorio de
Ingeniera Civil hidráulica
grupo N°2

Existen varias fórmulas para calcular la C de Chezy, una de ellas es la de los

ingenieros suizos Ganguillet y Kutter:

0.00155 1
23 + +
𝐶= 𝑆 𝑛
0.00155 𝑛
1 + (23 + )
𝑠 √𝑅
Donde:
n: factor que depende del material del lecho del canal. Se presenta la tabla 4.1 donde
aparecen valores de n para diferentes tipos de canales.
1.3.2. Formula de Manning.
Fue presentada en 1889 por el ingeniero irlandés Robert Manning, la formula
fue posteriormente simplificada en el sistema métrico de la forma siguiente:

CONDUCCIONES LIBRES [Link] TORREZ OSCAR

 Universidad Autónoma Juan Misael Saracho
Facultad de Ciencias y Tecnología
Laboratorio de
Ingeniera Civil hidráulica
grupo N°2

1 2 1
𝑉= 𝑅3𝑆 2
𝑛
Donde:
V: velocidad media del agua en la seccion, en m/s
R: radio hidráulico, en m.
S: pendiente de la rasante de energía, adimensional. Igual a la pendiente del
fondo 𝑆𝑜 .
n: coeficiente de rugosidad de Manning.

El valor de n depende de los siguientes factores:

- Rugosidad de la superficie del canal.
- Vegetación.
- Irregularidades en la conducción.
- Alineación de la conducción.
- Sedimentos y arrastre.
- Obstrucciones.
- Tamaño y forma de la conducción.
- Tirante y forma de la conducción.
- Tirante y caudal.
Los valores típicos de n se presentan en la tabla para diferentes materiales.

La fórmula de Manning en función del gasto (Q) en m^3/s es la siguiente:

1 2 1
𝑄 = 𝐴𝑅 3 𝑆 2
𝑛

CONDUCCIONES LIBRES [Link] TORREZ OSCAR

 Universidad Autónoma Juan Misael Saracho
Facultad de Ciencias y Tecnología
Laboratorio de
Ingeniera Civil hidráulica
grupo N°2

CONDUCCIONES LIBRES [Link] TORREZ OSCAR

 Universidad Autónoma Juan Misael Saracho
Facultad de Ciencias y Tecnología
Laboratorio de
Ingeniera Civil hidráulica
grupo N°2

2. Procedimiento Experimental.
La instalación que se utiliza para la realización de la práctica es el canal basculante.
El mismo tiene una sección transversal rectangular. La pendiente del fondo del
canal puede ser modificado con la ayuda de un gato mecánico, colocado en la
entrada del mismo. El dispositivo esta abastecido por un tanque de carga constante,
lo cual garantiza la estabilidad de las mediciones. Al final se encuentra colocado un
tanque de aforo para la medición volumétrica de los gastos. Un panel con 9
piezómetros permite la medición de los niveles del agua a lo largo del canal.
Los pasos que se deben seguir para realizar el experimento son los siguientes:
 Primeramente, antes de comenzar la práctica definimos una determinada
pendiente (So).

 A continuación medimos las alturas topográficas (Zi) desde el piso hasta la

entrada de la manguera al canal.
 Luego medimos la separación de las mangueras del piezómetro.
 Seguidamente procedemos a medir las lecturas iniciales de los piezómetros
(Yi).

CONDUCCIONES LIBRES [Link] TORREZ OSCAR

 Universidad Autónoma Juan Misael Saracho
Facultad de Ciencias y Tecnología
Laboratorio de
Ingeniera Civil hidráulica
grupo N°2

 Una vez tomadas estas mediciones procedemos a abrir la llave cortina y

hacemos circular un caudal (Q).

 Seguidamente ya con el caudal circulando se procede a tomar 5 tiempos que

sube el caudal cada 5 cm (y se descartan los que están muy lejanos) y las
medidas de la lectura final del piezómetro (Yf).

 Se repiten los mismos pasos durante 3 caudales para una sola pendiente, en
caso de modificar la pendiente, de igual manera se repite el mismo
procedimiento paso a paso.
3. CALCULOS.

DATOS INICIALES
Ancho del plato b 32.9 cm
Área del tanque de aforo A 1.48 m^2
Temperatura t 24 °C
Viscosidad v 1.18E-06

CONDUCCIONES LIBRES [Link] TORREZ OSCAR

 Universidad Autónoma Juan Misael Saracho
Facultad de Ciencias y Tecnología
Laboratorio de
Ingeniera Civil hidráulica
grupo N°2

1. Área de tanque de aforo

𝐴 = 1.485𝑥1 = 1.485𝑚2
2. Tiempo promedio de aforo
7.35 + 7.01 + 7.3
𝑇𝑝𝑟𝑜𝑚 = = 7.22 𝑠𝑒𝑔
3

3. Caudal
𝑉 1.485 ∗ 0.05 3
𝑄= = = 0.0185 𝑚 ⁄𝑠𝑒𝑔
𝑇 7.22
Donde:
Q=Caudal en (m3 /s)
V = Volumen en (m3)
T = Tiempo en (seg)

4. Profundidad de circulación
𝑌1= 𝐿𝑓− 𝐿𝑖 = 91 − 86 = 5.6 𝑐𝑚
Donde:
Y = Profundidad de circulación en (m)
Lf = Lectura final del piezómetro (m)
Li = Lectura inicial del piezómetro (m)

5. Área mojada
𝐴𝑀𝑜𝑗𝑎𝑑𝑎 = 𝑏𝑥𝑌 = 32.9𝑥5.6 = 184.24 𝑐𝑚2 = 0.0184 𝑚2
Donde:
Y = Profundidad de circulación en (m)
b = Ancho del plato (m)

6. Velocidad media
𝑄 0.0185 𝑚
𝑉1 = = = 1.003
𝐴 0.0184 𝑠
Donde:
Q=Caudal en (m3 /s)
A = Área mojada m2

7. Carga de velocidad
𝑉2 1.0032
= = 0.0513𝑚
2𝑥𝑔 2𝑥9.81
Donde:

CONDUCCIONES LIBRES [Link] TORREZ OSCAR

 Universidad Autónoma Juan Misael Saracho
Facultad de Ciencias y Tecnología
Laboratorio de
Ingeniera Civil hidráulica
grupo N°2

V = velocidad media (m/s)

g = gravedad en (m/s2)

8. Perímetro mojado

𝑃𝑀𝑜𝑗𝑎𝑑𝑜 = 𝑏 + 2𝑥𝑌1 = 32.9 + 2𝑥5.6 = 44.1 𝑐𝑚 = 0.441 𝑚

Donde:

b = Ancho del plato (m)

Y1 = Profundidad de circulación en (m)

9. Radio hidráulico
𝐴𝑀𝑜𝑗𝑎𝑑𝑎 0.0184
𝑅1 = = = 0.0418𝑚
𝑝 0.441
Donde:
A= área mojada (m2)
P= Perímetro mojada (m)

10. Profundidad hidráulica

𝐴𝑀𝑜𝑗𝑎𝑑𝑎 0.0184
𝐷1 = = = 0.056𝑚
𝑇 0.329
Donde:
A= área mojada (m2)
T= Espejo de agua (m)

11. Numero de Reynolds

𝑉𝑥𝑅 1.003𝑥0.0418
𝑅𝑒1 = = = 35497.28
𝑣 0.00000118
Donde:
V = velocidad media (m/s)
R = Radio hidráulico (m)
v = Viscosidad cinemática (m2/s)

12. Numero de froude

𝑉 1.003
𝑁𝐹1= = = 1.35
√𝐷𝑥𝑔 √9.81𝑥0.056

Donde:
V = velocidad media (m/s)

CONDUCCIONES LIBRES [Link] TORREZ OSCAR

 Universidad Autónoma Juan Misael Saracho
Facultad de Ciencias y Tecnología
Laboratorio de
Ingeniera Civil hidráulica
grupo N°2

D = profundidad hidráulica (m)

g = gravedad en (m/s2)

13. Coeficiente de Chezy

𝑉 1.003
𝐶1 = = = 47.78
√𝑅𝑆 √0.0418𝑥0.011
Donde:
V = velocidad media (m/s)
R = Radio hidráulico (m)
S= pendiente del fondo del canal (m/m)

14. Coeficiente de manning

1 2 1
𝑛1 = 𝑥𝐴𝑅 ⁄3 𝑆 ⁄2
𝑄
1 2 1
𝑛1 = 𝑥0.0184𝑥0.0418 ⁄3 𝑥0.011 ⁄2 = 0.0123
0.0185
Donde:
Q=Caudal en (m3 /s)
R = Radio hidráulico (m)
A= área mojada (m2)
S= pendiente del fondo del canal (m/m)

Como los cálculos son repetitivos se los presenta en las siguientes tablas.

CONDUCCIONES LIBRES [Link] TORREZ OSCAR

 Universidad Autónoma Juan Misael Saracho
Facultad de Ciencias y Tecnología
Laboratorio de
Ingeniera Civil hidráulica
grupo N°2

Caudal 1 pendiente 1

DISTANCIA ENTRE TOMAS DE LOS PIEZOMETROS

L 1-2 L 2-3 L 3-4 L 4-5 L 5-6 L 6-7 L 7-8 L 8-9 L 9-10

LONGITUD PARCIAL
1 1 1 1 1 1 1 1 1

So=
Gasto = 18.5 l/s
0.01056

NUMERO DEL PIEZOMETRO

Parámetro UM
1 2 3 4 5 6 7 8 9
Altura del fondo(respecto al
cm 86 85 84 81.5 81 80.5 80 78.5 76.5
piso) Z1

Lectura del fondo al piezómetro cm 40.5 40.5 40.5 40.5 40.5 40.5 40.5 40.5 40.5

Lectura inicial en los

cm 51.1 49.9 49.5 47.8 47.2 46.5 45.5 43.6 42.9
piezómetros

Lectura final en los piezómetros cm 91.6 90.4 90 88.3 87.7 87 86 84.1 83.4

Profundidad de circulación y cm 5.6 5.4 6 6.8 6.7 6.5 6 5.6 6.9

Área mojada A m^2 0.0184 0.0178 0.0197 0.0224 0.0220 0.0214 0.0197 0.0184 0.0227

Velocidad V m/s 1.0033 1.0404 0.9364 0.8262 0.8386 0.8644 0.9364 1.0033 0.8143

Carga de velocidad m 0.0513 0.0552 0.0447 0.0348 0.0358 0.0381 0.0447 0.0513 0.0338

Perímetro mojado P m 0.4410 0.4370 0.4490 0.4650 0.4630 0.4590 0.4490 0.4410 0.4670

Radio hidráulico R m 0.0418 0.0407 0.0440 0.0481 0.0476 0.0466 0.0440 0.0418 0.0486

Profundidad hidráulica D m 5.6000 5.4000 6.0000 6.8000 6.7000 6.5000 6.0000 5.6000 6.9000

Numero de Reynolds Re 35497.28 35822.19 34864.81 33665.16 33810.58 34105.23 34864.81 35497.28 33520.98

Numero de Froude Fr 1.3536 1.4295 1.2205 1.0116 1.0343 1.0825 1.2205 1.3536 0.9897

Coeficiente de Chezy C 47.7763 50.2257 43.4682 36.6639 37.4071 38.9773 43.4682 47.7763 35.9468

Coeficiente de Manning n 0.0123 0.0117 0.0137 0.0164 0.0161 0.0154 0.0137 0.0123 0.0168

CONDUCCIONES LIBRES [Link] TORREZ OSCAR

 Universidad Autónoma Juan Misael Saracho
Facultad de Ciencias y Tecnología
Laboratorio de
Ingeniera Civil hidráulica
grupo N°2

PERFIL DEL FLUJO CAUDAL 1

PERFIL DEL FLUJO

100

95
ALtura en cm

90

85

80

75

70
1 2 3 4 5 6 7 8 9
Numero de piezometro
Fonde del canal Rasante piezometrica Rasante energia

NUMERO DEL PIEZOMETRO

Parámetro UM
1 2 3 4 5 6 7 8 9
Fondo del canal cm 86 85 84 81.5 81 80.5 80 78.5 76.5
Rasante piezometrica cm 91.6 90.4 90 88.3 87.7 87 86 84.1 83.4
Rasante energía cm 96.73 95.92 94.47 91.78 91.28 90.81 90.47 89.23 86.78

CONDUCCIONES LIBRES [Link] TORREZ OSCAR

 Universidad Autónoma Juan Misael Saracho
Facultad de Ciencias y Tecnología
Laboratorio de
Ingeniera Civil hidráulica
grupo N°2

CAUDAL 2 PENDIENTE 1
DISTANCIA ENTRE TOMAS DE LOS PIEZOMETROS

L 1-2 L 2-3 L 3-4 L 4-5 L 5-6 L 6-7 L 7-8 L 8-9 L 9-10

LONGITUD PARCIAL
1 1 1 1 1 1 1 1 1

So=
Gasto = 28.9 l/s
0.01056
NUMERO DEL PIEZOMETRO
Parámetro UM
1 2 3 4 5 6 7 8 9
Altura del fondo(respecto al
cm 86 85 84 81.5 81 80.5 80 78.5 76.5
piso) Z1
Lectura del fondo al
cm 40.5 40.5 40.5 40.5 40.5 40.5 40.5 40.5 40.5
piezómetro
Lectura inicial en los
cm 54.2 53.9 52.4 50.2 49.5 48.8 47.3 45.6 45
piezómetros
Lectura final en los
cm 94.7 94.4 92.9 90.7 90 89.3 87.8 86.1 85.5
piezómetros
Profundidad de circulación
cm 8.7 9.4 8.9 9.2 9 8.8 7.8 7.6 9
y
Área mojada A m^2 0.0286 0.0309 0.0293 0.0303 0.0296 0.0290 0.0257 0.0250 0.0296

Velocidad V m/s 1.0112 0.9359 0.9885 0.9563 0.9775 0.9997 1.1279 1.1576 0.9775

Carga de velocidad m 0.0521 0.0446 0.0498 0.0466 0.0487 0.0509 0.0648 0.0683 0.0487

Perímetro mojado P m 0.5030 0.5170 0.5070 0.5130 0.5090 0.5050 0.4850 0.4810 0.5090

Radio hidráulico R m 0.0569 0.0598 0.0578 0.0590 0.0582 0.0573 0.0529 0.0520 0.0582

Profundidad hidráulica D m 8.7000 9.4000 8.9000 9.2000 9.0000 8.8000 7.8000 7.6000 9.0000

Numero de Reynolds Re 48731.9 47412.3 48347.4 47782.0 48157.5 48538.9 50540.5 50960.8 48157.5

Numero de Froude Fr 1.0946 0.9746 1.0579 1.0066 1.0403 1.0760 1.2894 1.3406 1.0403

Coeficiente de Chezy C 41.2599 37.2457 40.0352 38.3178 39.4474 40.6392 47.7257 49.4169 39.4474

Coeficiente de Manning n 0.0150 0.0168 0.0155 0.0163 0.0158 0.0153 0.0128 0.0124 0.0158

CONDUCCIONES LIBRES [Link] TORREZ OSCAR

 Universidad Autónoma Juan Misael Saracho
Facultad de Ciencias y Tecnología
Laboratorio de
Ingeniera Civil hidráulica
grupo N°2

PERFIL DEL FLUJO CAUDAL 2

PERFIL DEL FLUJO

105

100

95
ALtura en cm

90

85

80

75

70
1 2 3 4 5 6 7 8 9
Numero de piezometro
Fonde del canal Rasante piezometrica Rasante energia

NUMERO DEL PIEZOMETRO

Parámetro UM
1 2 3 4 5 6 7 8 9

Fondo del canal cm 86 85 84 81.5 81 80.5 80 78.5 76.5

Rasante piezometrica cm 94.7 94.4 92.9 90.7 90 89.3 87.8 86.1 85.5

Rasante energía cm 99.91 98.86 97.88 95.36 94.87 94.39 94.28 92.93 90.37

CONDUCCIONES LIBRES [Link] TORREZ OSCAR

 Universidad Autónoma Juan Misael Saracho
Facultad de Ciencias y Tecnología
Laboratorio de
Ingeniera Civil hidráulica
grupo N°2

CAUDAL 1 PENDIENTE 2

DISTANCIA ENTRE TOMAS DE LOS PIEZOMETROS

L 1-2 L 2-3 L 3-4 L 4-5 L 5-6 L 6-7 L 7-8 L 8-9 L 9-10

LONGITUD PARCIAL
1 1 1 1 1 1 1 1 1

So= 0.03367 Gasto = 10.2 l/s

NUMERO DEL PIEZOMETRO

parámetro UM
1 2 3 4 5 6 7 8 9

Altura del fondo(respecto al piso)

cm 92.5 88.5 84.5 81.2 77.3 74 71.5 67.5 62.2
Z1

Lectura inicial en los piezómetros cm 52 49 45.5 41.5 37.8 34.7 31.4 27.5 24.3

Lectura final en los piezómetros cm 54.8 51.7 48.3 43.5 40.3 37.5 32.9 28.8 26

Profundidad de circulación y cm 2.8 2.7 2.8 2 2.5 2.8 1.5 1.3 1.7

Área mojada A m^2 0.009 0.009 0.009 0.007 0.008 0.009 0.005 0.004 0.006

Velocidad V m/s 1.113 1.154 1.113 1.558 1.246 1.113 2.077 2.396 1.833

Carga de velocidad m 0.063 0.068 0.063 0.124 0.079 0.063 0.220 0.293 0.171

Perímetro mojado P m 0.385 0.383 0.385 0.369 0.379 0.385 0.359 0.355 0.363

Radio hidráulico R m 0.024 0.023 0.024 0.018 0.022 0.024 0.014 0.012 0.015

Profundidad hidráulica D m 2.8 2.7 2.8 2 2.5 2.8 1.5 1.3 1.7

Numero de Reynolds Re 22545.4 22663.1 22545.4 23523.0 22902.3 22545.4 24178.2 24450.6 23911.8

Numero de Froude Fr 2.12 2.24 2.12 3.52 2.52 2.12 5.41 6.71 4.49

Coeficiente de Chezy C 39.20 41.29 39.20 63.57 46.10 39.20 96.54 118.99 80.46

Coeficiente de Manning n 0.0137 0.0129 0.0137 0.0080 0.0115 0.0137 0.0051 0.0040 0.0062

CONDUCCIONES LIBRES [Link] TORREZ OSCAR

 Universidad Autónoma Juan Misael Saracho
Facultad de Ciencias y Tecnología
Laboratorio de
Ingeniera Civil hidráulica
grupo N°2

PERFIL DEL FLUJO CAUDAL 1

PERFIL DEL FLUJO

110

100

90
ALtura en cm

80

70

60

50

40
1 2 3 4 5 6 7 8 9

Numero de piezometro

Fonde del canal Rasante piezometrica Rasante energia

NUMERO DEL PIEZOMETRO

Parámetro UM
1 2 3 4 5 6 7 8 9

Fondo del canal cm 92.5 88.5 84.5 81.2 77.3 74 71.5 67.5 62.2

Rasante
cm 95.3 91.2 87.3 83.2 79.8 76.8 73 68.8 63.9
piezometrica

Rasante energía cm 101.61 97.99 93.61 95.57 87.71 83.11 94.98 98.07 81.02

CONDUCCIONES LIBRES [Link] TORREZ OSCAR

 Universidad Autónoma Juan Misael Saracho
Facultad de Ciencias y Tecnología
Laboratorio de
Ingeniera Civil hidráulica
grupo N°2

CAUDAL 2 PENDIENTE 2

DISTANCIA ENTRE TOMAS DE LOS PIEZOMETROS

L 1-2 L 2-3 L 3-4 L 4-5 L 5-6 L 6-7 L 7-8 L 8-9 L 9-10

LONGITUD PARCIAL
1 1 1 1 1 1 1 1 1

So= 0.03367 Gasto = 10.2 l/s

NUMERO DEL PIEZOMETRO

parámetro UM
1 2 3 4 5 6 7 8 9

Altura del fondo(respecto al piso)

cm 92.5 88.5 84.5 81.2 77.3 74 71.5 67.5 62.2
Z1

Lectura inicial en los piezómetros cm 52 49 45.5 41.5 37.8 34.7 31.4 27.5 24.3

Lectura final en los piezómetros cm 58 54.7 51 45.6 42.8 39.5 34.8 30 28.4

Profundidad de circulación y cm 6 5.7 5.5 4.1 5 4.8 3.4 2.5 4.1

Área mojada A m^2 0.020 0.019 0.018 0.013 0.016 0.016 0.011 0.008 0.013

Velocidad V m/s 1.361 1.432 1.484 1.991 1.633 1.701 2.401 3.266 1.991

Carga de velocidad m 0.094 0.105 0.112 0.202 0.136 0.147 0.294 0.544 0.202

Perímetro mojado P m 0.449 0.443 0.439 0.411 0.429 0.425 0.397 0.379 0.411

Radio hidráulico R m 0.044 0.042 0.041 0.033 0.038 0.037 0.028 0.022 0.033

Profundidad hidráulica D m 6.0 5.7 5.5 4.1 5.0 4.8 3.4 2.5 4.1

Numero de Reynolds Re 50662.6 51348.8 51816.6 55346.7 53024.5 53523.5 57298.5 60019.8 55346.7

Numero de Froude Fr 1.8 1.9 2.0 3.1 2.3 2.5 4.2 6.6 3.1

Coeficiente de Chezy C 35.4 37.9 39.8 59.9 45.4 48.1 78.0 120.8 59.9

Coeficiente de Manning n 0.017 0.016 0.015 0.009 0.013 0.012 0.007 0.004 0.009

CONDUCCIONES LIBRES [Link] TORREZ OSCAR

 Universidad Autónoma Juan Misael Saracho
Facultad de Ciencias y Tecnología
Laboratorio de
Ingeniera Civil hidráulica
grupo N°2

PERFIL DEL FLUJO CAUDAL 2

PERFIL DEL FLUJO

130

120

110
ALtura en cm

100

90

80

70

60

50
1 2 3 4 5 6 7 8 9

Numero de piezometro

Fonde del canal Rasante piezometrica Rasante energia

NUMERO DEL PIEZOMETRO

Parámetro UM
1 2 3 4 5 6 7 8 9

Fondo del canal cm 92.5 88.5 84.5 81.2 77.3 74 71.5 67.5 62.2

Rasante piezometrica cm 98.5 94.2 90 85.3 82.3 78.8 74.9 70 66.3

Rasante energía cm 107.94 104.66 101.23 105.51 95.89 93.55 104.29 124.36 86.51

CONDUCCIONES LIBRES [Link] TORREZ OSCAR

 Universidad Autónoma Juan Misael Saracho
Facultad de Ciencias y Tecnología
Laboratorio de
Ingeniera Civil hidráulica
grupo N°2

ANALISIS DE DATOS

 Para caudal 1 se observa que el coeficiente de chezi tiene valores alejados los entre sí.
pero de los piezómetros 4, 5, 6 y 9 son los más bajos se pudieron dar esos valores por que
se cometió un error en dichos piezómetros, pero los coeficientes de chezi se encuentra en
el rango de valores que son de 30 para canales rugosos y 90 para canales lisos.
 Los coeficientes de mannign salieron diferentes entre sí pero están en el rango según los
valores teóricos de la tabla de manual de guía de laboratorio de la página 29 (coeficiente
para acero pintado n=0.013) el valor más acercado es del piezómetro 3 y 7 el cual sale un
coeficiente n = 0.0137 y el valor más alejado es del piezómetro 9 que tiene un coeficiente
de 0.0168 el cual tiene un error de 29 %.
 Se observa el Nº de froude que se tuvo un régimen supercrítico ya que se tienen valores
mayores a 1.
 0bservando la gráfica se pudo ver que las líneas son relativamente paralelas.
 Para el caudal 2 se observa que el coeficiente de chezi tiene valores igualmente dentro del
rango de valores son de 30 para canales rugosos y 90 para canales lisos, el piezómetro con
los valores más alejados son 2 y 8.
 Los coeficientes de mannign salieron diferentes entre sí pero están en el rango según los
valores teóricos de la tabla de manual de guía de laboratorio de la página 29 ( coeficiente
para acero pintado n=0.013 ) el valor más acercado es del piezómetro 7 el cual sale un
coeficiente n = 0.0128 y el valor más alejado es del piezómetro 2 que tiene un coeficiente
de 0.0168 el cual tiene un error de 29 % y el piezómetro 4 que tiene un coeficiente de
0.0163 el cual tiene un error de 25% en los cuales se pudieron cometer algunos errores.
 0bservando la gráfica se pudo ver que las líneas son relativamente paralelas.
 Para caudal 3 se observa igualmente que algunos valores de chezi se encuentran dentro
del rango de valores que son de 30 para canales rugosos y 90 para canales lisos, el
piezómetro 7 y 9 tienen valores elevados que no se encuentran en el rango mayormente
el piezómetro 8 como se puede observar en el siguiente cuadro

NUMERO DEL PIEZOMETRO

parámetro
1 2 3 4 5 6 7 8 9

Coeficiente de Chezy C 39.201 41.291 39.201 63.572 46.101 39.201 96.541 118.99 80.46

 Los coeficientes de mannign salieron diferentes entre sí pero están en el rango según los
valores teóricos de la tabla de manual de guía de laboratorio de la página 29 (coeficiente
para acero pintado n=0.013) el valor más acercado es del piezómetro 1, 3 y 6 el cual sale
un coeficiente n = 0.0137 los valor más alejado son del piezómetro 4, 7, 8, y 9 que tiene un
coeficiente muy alejados como se muestra en la siguiente tabla.

CONDUCCIONES LIBRES [Link] TORREZ OSCAR

 Universidad Autónoma Juan Misael Saracho
Facultad de Ciencias y Tecnología
Laboratorio de
Ingeniera Civil hidráulica
grupo N°2

NUMERO DEL PIEZOMETRO

parámetro
1 2 3 4 5 6 7 8 9

Coeficiente de
0.0137 0.0129 0.0137 0.008 0.0115 0.0137 0.0051 0.004 0.0062
Manning n

 0bservando la gráfica se pudo ver que los puntos de los piezómetros 4, 7, 8 y 9 se disparan
esto puede ser causa de una mala medición o una fuga en el piezómetro, por que
teóricamente las líneas deben se paralelas esto pudo suceder por una pendiente más

PERFIL DEL FLUJO

110
100
90
ALtura en cm

80
70
60
50
40
1 2 3 4 5 6 7 8 9
Numero de piezometro
Fonde del canal Rasante piezometrica Rasante energia

pronunciada que los anteriores caudales.

 Para el caudal 4 se observa igualmente que algunos valores de chezi se encuentran dentro
del rango de valores que son de 30 para canales rugosos y 90 para canales lisos, el
piezómetro 8 tiene un valor elevado que no se encuentra en el rango el cual también tuvo
un valor elevado en el caudal 3 esto podría ser porque hay una falla en el piezómetro 8.

NUMERO DEL PIEZOMETRO

parámetro
1 2 3 4 5 6 7 8 9
Coeficiente de
35.368 37.941 39.848 59.905 45.445 48.089 77.964 120.82 59.905
Chezy C

CONDUCCIONES LIBRES [Link] TORREZ OSCAR

 Universidad Autónoma Juan Misael Saracho
Facultad de Ciencias y Tecnología
Laboratorio de
Ingeniera Civil hidráulica
grupo N°2

 Los coeficientes de mannign salieron diferentes entre sí pero están en el rango según los
valores teóricos de la tabla de manual de guía de laboratorio de la página 29 (coeficiente
para acero pintado n=0.013) el valor más acercado es del piezómetro 5 el cual sale un
coeficiente n = 0.013 los valor más alejado son del piezómetro 4, 7, 8, y 9 que tiene un
coeficiente muy alejados como se muestra en la siguiente tabla.

NUMERO DEL PIEZOMETRO

parámetro
1 2 3 4 5 6 7 8 9

Coeficiente de
0.017 0.016 0.015 0.009 0.013 0.012 0.007 0.004 0.009
Manning n

PERFIL DEL FLUJO

130
120
110
ALtura en cm

100
90
80
70
60
50
1 2 3 4 5 6 7 8 9
Numero de piezometro
Fonde del canal Rasante piezometrica Rasante energia

 0bservando la gráfica se pudo ver que los puntos de los piezómetros 4, 7, 8 y 9 se disparan
esto puede ser causa de una mala medición o una fuga en el piezómetro, por que
teóricamente las líneas deben se paralelas esto pudo suceder por una pendiente más
pronunciada que los anteriores caudales.

CONDUCCIONES LIBRES [Link] TORREZ OSCAR

 Universidad Autónoma Juan Misael Saracho
Facultad de Ciencias y Tecnología
Laboratorio de
Ingeniera Civil hidráulica
grupo N°2

CONCLUCIONES Y RECOMENDACIONES
Después de haber realizado el práctico se pudo llegar a las siguientes conclusiones:
 Se logró el objetivo general se determinó experimentalmente el coeficiente de
rugosidad de chezi y de manning.

 Se logró calcular el Nº de froude y determinar el tipo de régimen los cuales salieron

para todos los caudales un régimen supercrítico.

 También se pudo conocer las distintas formas geométricas de tienen las

conducciones libres y sus particularidades esto debido a que suelen presentarse
situaciones en las que se deben aplicar el conocimiento.

 Se determinó en las gráficas que en conducciones forzadas la rasante energía

depende de la pendiente del canal.

RECOMENDACIONES
 Se recomienda tener cuidado al medir los tiempos ya que si se tienen valores
erróneos se determinará un caudal erróneo.

 Se recomienda tener cuidado al medir las alturas de los piezómetros ya que se puede
tener error de paralaje.

 Se recomienda mantenimiento de los equipos de laboratorio ya que los piezómetros

se encuentran tapados y eso puede causar que se tomen mal los datos.

CONDUCCIONES LIBRES [Link] TORREZ OSCAR
