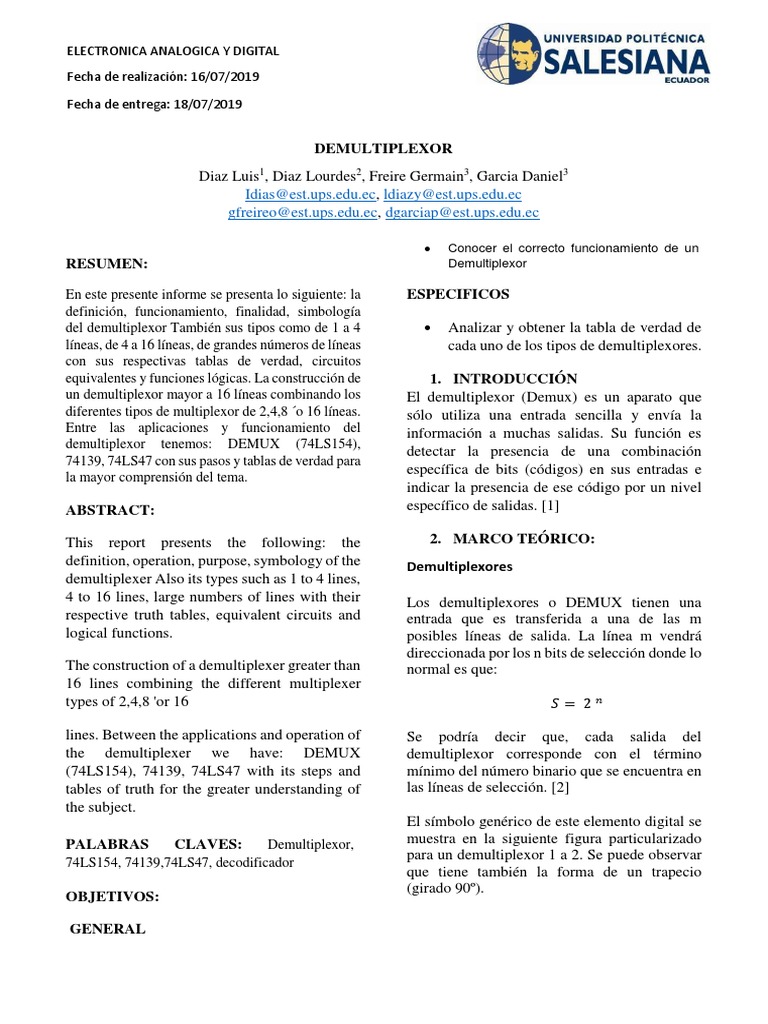

ELECTRONICA ANALOGICA Y DIGITAL
Fecha de realización: 16/07/2019
Fecha de entrega: 18/07/2019
DEMULTIPLEXOR
Diaz Luis1, Diaz Lourdes2, Freire Germain3, Garcia Daniel3
Idias@est.ups.edu.ec, ldiazy@est.ups.edu.ec
gfreireo@est.ups.edu.ec, dgarciap@est.ups.edu.ec
RESUMEN:
En este presente informe se presenta lo siguiente: la
definición, funcionamiento, finalidad, simbología
del demultiplexor También sus tipos como de 1 a 4
líneas, de 4 a 16 líneas, de grandes números de líneas
con sus respectivas tablas de verdad, circuitos
equivalentes y funciones lógicas. La construcción de
un demultiplexor mayor a 16 líneas combinando los
diferentes tipos de multiplexor de 2,4,8 ´o 16 líneas.
Entre las aplicaciones y funcionamiento del
demultiplexor tenemos: DEMUX (74LS154),
74139, 74LS47 con sus pasos y tablas de verdad para
la mayor comprensión del tema.
ABSTRACT:
This report presents the following: the
definition, operation, purpose, symbology of the
demultiplexer Also its types such as 1 to 4 lines,
4 to 16 lines, large numbers of lines with their
respective truth tables, equivalent circuits and
logical functions.
The construction of a demultiplexer greater than
16 lines combining the different multiplexer
types of 2,4,8 'or 16
lines. Between the applications and operation of
the demultiplexer we have: DEMUX
(74LS154), 74139, 74LS47 with its steps and
tables of truth for the greater understanding of
the subject.
PALABRAS CLAVES: Demultiplexor,
74LS154, 74139,74LS47, decodificador
OBJETIVOS:
GENERAL
 Conocer el correcto funcionamiento de un
Demultiplexor
ESPECIFICOS
 Analizar y obtener la tabla de verdad de
cada uno de los tipos de demultiplexores.
1. INTRODUCCIÓN
El demultiplexor (Demux) es un aparato que
sólo utiliza una entrada sencilla y envía la
información a muchas salidas. Su función es
detectar la presencia de una combinación
específica de bits (códigos) en sus entradas e
indicar la presencia de ese código por un nivel
específico de salidas. [1]
2. MARCO TEÓRICO:
Demultiplexores
Los demultiplexores o DEMUX tienen una
entrada que es transferida a una de las m
posibles líneas de salida. La línea m vendrá
direccionada por los n bits de selección donde lo
normal es que:
𝑆 = 2𝑛
Se podría decir que, cada salida del
demultiplexor corresponde con el término
mínimo del número binario que se encuentra en
las líneas de selección. [2]
El símbolo genérico de este elemento digital se
muestra en la siguiente figura particularizado
para un demultiplexor 1 a 2. Se puede observar
que tiene también la forma de un trapecio
(girado 90º).
ELECTRONICA ANALOGICA Y DIGITAL
Fecha de realización: 16/07/2019
Fecha de entrega: 18/07/2019
Ilustración1. Símbolo del demultiplexor y
equivalente eléctrico
Un demultiplexor, como cualquier otro circuito
digital trabaja sólo con números. Pero estos
números vendrán expresados en binario, por lo
que los canales de datos de entrada y salida, y la
entrada de selección vendrán expresados en
binario y tendrán un número determinado de
bits.
Hay diferentes tipos de demultiplexores de 2,
4, 8,... salidas, se debe de tener en cuenta que
se tratan de salidas no entradas como en el
multiplexor.
Otro tipo de demultiplexor es el convertidor
serie-paralelo, que podría ser cualquiera de los
dichos anteriormente, ya que su principal
función es pasar los datos que les llegan a
través de un sólo cable a varias salidas,
dependiendo de los selectores.
Ilustración 2 Ilustración3. Demultiplexores de 8 salidas y 3
controladores. [3]
FINALIDAD DE UN DEMULTIPLEXOR
Estos son circuitos que realizan una función
contraria a la de los multiplexores, es decir, tienen
una única entrada de datos que, mediante una
entrada de control, se pone en comunicación con una
de entre varias salidas de datos. La salida concreta
seleccionada depende de la combinación de valores
lógicos presentada en las entradas de control.
De la definición ya se desprende que cualquier
decodificador que excite solo una salida entre varias,
y este provisto de entrada de inhibición o enable,
puede utilizarse como demultiplexor, ya que las
entradas del código se pueden emplear como
entradas de control y la señal de inhibición como
entrada de datos
Ilustración 3 Finalidad de un multiplexor
FUNCIONAMIENTO
Suponemos que se ha representado con una combinación
de entradas, como por ejemplo 1 0 1, es decir, A B C, y con
él se selecciona la salida número 5. Cuando se ponga 1 en
la entrada de “enable” se obtendrá 1 en la salida, y cuando
se ponga en la señal de “strobe” aparecerá 0 o 5, es decir,
que la salida sigue a la entrada de datos y esta es,
precisamente la función del multiplexor. [4]
Ilustración 2 Funcionamiento
TIPOS DE DEMULTIPLEXORES
Demultiplexor 1 a 4
Es un circuito lógico combinacional diseñado para
conmutar una línea de entrada común a una de varias
líneas de salida mediante la aplicación de una señal
de control. [5]
ELECTRONICA ANALOGICA Y DIGITAL
Fecha de realización: 16/07/2019
Fecha de entrega: 18/07/2019
Simbología
Ilustración 5 Demultiplexor 1 a 4
Tabla de verdad
Circuito correspondiente
Ilustración 6 Circuito
demultiplexor 1 a 4
También existen demultiplexores de 2 a 4 y de 3 a 8
líneas encapsulados e integrados individuales.
Un demultiplexor de 1 a 2 líneas se forma con dos
compuertas AND de otras tantas entradas. La línea
de salida 0 proviene de la AND, cutas entradas son
la de datos y la línea, mientras que la salida 1 está
conectada a la NAND, cuyas entradas son la de datos
y la señal A. Esta última entrada se denomina de
control, ya que, si A es 0, en la línea 0 aparecerá el
complemento del dato.
Demultiplexor de 4 a 16 líneas
El demultiplexor de 4 a 16 líneas tiene 4 líneas de
selección, 16 de saluda, una entrada de enable, una
entrada de datos, una toma de tierra y otra para la
alimentación de modo que en total se precisa un
encapsulado de 24 patillas. [5]
De multiplexores de gran número de líneas
Si el número de salidas excede de 16 se emplean de
multiplexores de 16,8, 4 o 2 líneas, dispuestos
formando una cascada para conseguir el número de
salidas deseado. [5]
Ilustración 4 Demultiplexores de gran numero de lineas
Por ejemplo, para un demultiplexor de 32 líneas
Ilustración 3 Cosntruccion de un
Demultiplexor mayor a 16 lineas
podemos emplear uno de cuatro líneas de que se
ramifican cuatro demultiplexores de 8 líneas como
se indica en la figura. Observemos que el número
total de salidas es el producto del número de líneas
de los cuatro multiplexores por el número de ellos,
es decir, 4x8=32. Las líneas 0 o 7 se decodificarán
en el primer multiplexor, mientras que en la segunda
se decodifican las 8 siguientes, y así sucesivamente.
APLICACIONES
ELECTRONICA ANALOGICA Y DIGITAL
Fecha de realización: 16/07/2019
Fecha de entrega: 18/07/2019
Demultiplexores se implementan en varios campos
donde existe la necesidad de conectar una fuente
única a varios destinos. Es un cable de fibra óptica
que conecta de una señal de entrada a varias de
salida.
Sistema de comunicación del demultiplexor.
Generalmente el sistema de comunicación incluye
Transmisión y recepción de las señales. Para estos
fines, el multiplexor en el extremo de transmisión y
el demultiplexor en el extremo de recepción tienen
que trabajar simultáneamente. La transmisión se
realiza con la implementación del multiplexor. La
salida del multiplexor; que es la salida única y se
proporciona como la entrada del demultiplexor. El
demultiplexor en el receptor cambiará esta entrada
dada a las señales originales. Un ejemplo de ello es
el aparato utilizado para pasar el cable a varias
televisiones.
Como decodificador
Puede utilizarse en muchos casos como
decodificador y adopta cualquiera de las funciones
que un decodificador realiza. Una aplicación muy
práctica de los demultiplexores utilizados como
decodificadores, si lo combinamos con una puerta
NO-Y NAND, es la generación de funciones
lógicas, de modo, que si nos dan la función lógica,
las salidas correspondientes a los unos lógicos se
conectarían a la puerta NO-Y. Se usa para mejorar
la señal. Convierte código binario a señal digital.
Convertidor serial a paralelo de demultiplexor
Este convertidor puede dar (recrear) el paralelo.
Aquí, la entrada de datos en serie se establece como
la entrada del demultiplexor. Esto se hace a
intervalos regulares. En la entrada de control del
demultiplexor, se adjunta un contador. La señal de
datos se dirige a la salida del demultiplexor con la
ayuda de este contador. Después de que se almacena
cada bit de señales de datos, el demultiplexor La
salida puede ser extraída. Se puede leer en paralelo.
[4]
3. CONCLUSIONES:
 Se indicó el correcto funcionamiento del
multiplexor, el cual puede sacar por
varias salidas un dato de entrada, en el
cual la selección de la salida, está dada
por los selectores.
 Se obtuvo la función de la tabla de
verdad la cual se aplicó tanto practica
como teóricamente.
4. RECOMENDACIONES
 Para cada decodificador o cualquier
elemento electrónico es necesario ver su
datasheet en la red del internet, en caso
de algún problema de instalación
 La polarización del anodo común o
catodo común es esencial para cualquier
circuito realizado
5. REFERENCIAS
[ J. L. Morales Ortiz y H. M. Solis Villodas,
1 «Multiplexers y Demultiplexers,» [En línea].
] Available:
http://www.geocities.ws/hesovi/MultiplexersY
Demultiplexers.pdf. [Último acceso: 17 07
2019].
[ C. Blanco Viejo, «Demultiplexor,» de
2 Fundamentos de electrónica digital, p. 158.
]
[ Á. G. M. M. S. Alejandro Aldridge Arabaolaza,
3 «DECODIFICADORES Y DEMULTIPLEXORES,»
] España, 2012.
[ «scuola electtrica,» [En línea]. Available:
4 https://scuolaelettrica.it/escuelaelectrica/elett
] ronica/lezione3.php.
[ T. Floyd, «“Fundamentos de Sistemas
5 Digitales,» 9na Edicion ed., Prentice-Hall, 2006.
]
