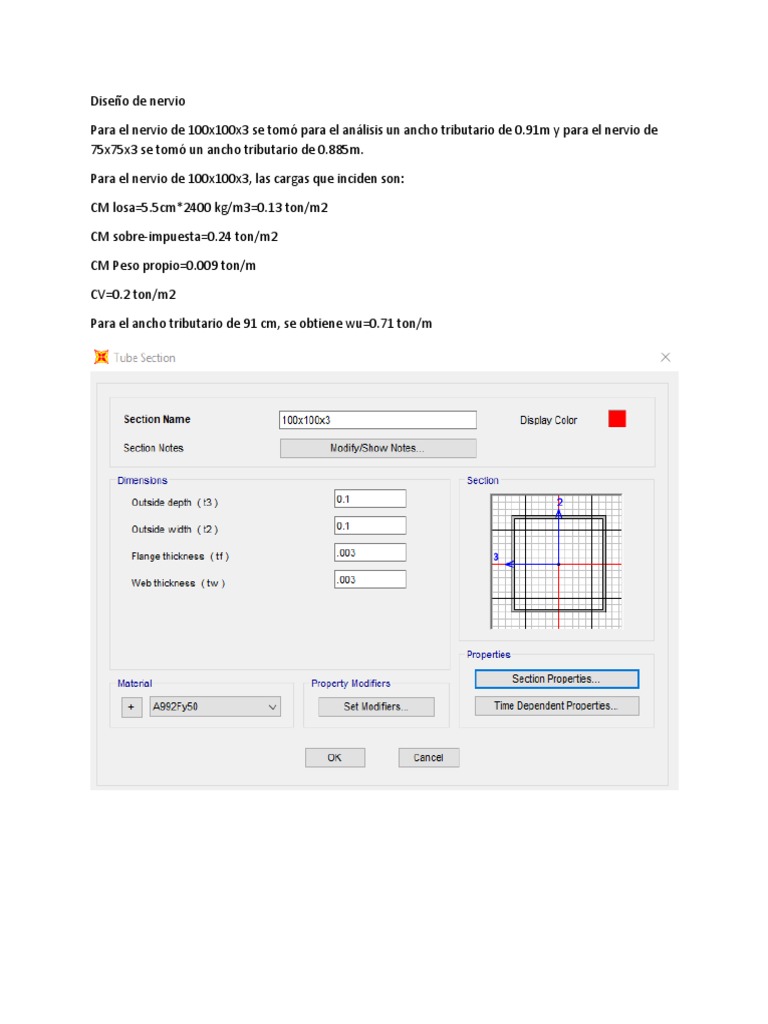

Diseño de nervio

Para el nervio de 100x100x3 se tomó para el análisis un ancho tributario de 0.91m y para el nervio de
75x75x3 se tomó un ancho tributario de 0.885m.

Para el nervio de 100x100x3, las cargas que inciden son:

CM losa=5.5cm*2400 kg/m3=0.13 ton/m2

CM sobre-impuesta=0.24 ton/m2

CM Peso propio=0.009 ton/m

CV=0.2 ton/m2

Para el ancho tributario de 91 cm, se obtiene wu=0.71 ton/m


Para el perfil de 100x100x3, el vano de mayor longitud es de 2.9 metros (incluye longitud embebida en
hormigón). A pesar de que no se cuenta con una conexión precalificada a momento, se asumirá una
condición de empotramiento para los extremos, debido al anclaje de varillas que se usará y porque
tanto como la rotación como la traslación del miembro están impedidos por el hormigón.

El momento máximo ocurre en el extremo y es de 0.5 ton-m. A partir de este valor, se verifica si se
cumplen los criterios de resistencia para la viga seleccionada. A continuación, se listan las propiedades
calculadas del perfil
b/t 31.33
h/t 31.33
λp 26.97
Patin λr 33.72
λp 58.28
Alma λr 137.27

El perfil seleccionado tiene alma compacta y patín no compacto. Para este caso, la especificación F7-2
del AISC 360, proporciona una ecuación para determinar el momento nominal.

Mp=FyZ=1.49ton-m

𝑀𝑛 = 1.36 𝑡𝑜𝑛 − 𝑚 < 𝑀𝑝 = 1.49𝑡 𝑡𝑜𝑛 − 𝑚 (𝑜𝑘)


Como se trata de una sección cuadrada, no hay límite en Lb según la sección F7 de la especificación del
AISC. Se procede a determinar si la resistencia es aceptable.

𝑀𝑢 = 0.5 𝑡𝑜𝑛 − 𝑚 < ∅𝑀𝑛 = 1.22 𝑡𝑜𝑛 − 𝑚 (ok)

Se determinó el cortante de incidencia con el modelo en SAP2000

Vu = 1.03 ton

El cortante nominal se determinó con

𝑉𝑛 = 0.6𝐴𝑤𝐹𝑦𝐶𝑣
3522𝑘𝑔
𝑉𝑛 = 0.6 ∗ 5.64𝑐𝑚2 ∗ ∗ 1 = 12 𝑡𝑜𝑛
𝑐𝑚2
∅𝑉𝑛 = 0.9 ∗ 12𝑡𝑜𝑛 = 11 𝑡𝑜𝑛 ≥ 𝑉𝑢 = 1.03 𝑡𝑜𝑛 (𝑜𝑘)
La deflexión se la calculó a partir de los límites del IBC 2009
Para miembros de piso con carga de servicio D+L, L/240 = 2.9m/240 = 0.012

La deflexión máxima bajo cargas de servicio obtenidas a partir del análisis es 0.0023m:

Por lo que el criterio de serviciabilidad cumple los requisitos de deflexión.

Para el perfil de 75X75X3, se hace un análisis similar, pero cambiando la luz del vano en L=2.375m que
es más pequeña, y trabajando con patín compacto a diferencia del perfil de 100X100X3

b/t 23.00
h/t 23.00
λp 26.97
Patin λr 33.72
λp 58.28
Alma λr 137.27
Tanto el patín como el alma de la viga de 75X75X3 son compactos.

Mu=0.33 ton-m

Vu= 0.84 ton

Según la sección F7 de la especificación del AISC360, se tiene que Mn=FyZ


3522𝑘𝑔
𝑀𝑛 = ∗ 23.34𝑐𝑚3 = 0.82 𝑡𝑜𝑛 − 𝑚
𝑐𝑚2
∅𝑀𝑛 = 0.9 ∗ 0.82 𝑡𝑜𝑛 − 𝑚 = 0.738 𝑡𝑜𝑛 − 𝑚 ≥ 𝑀𝑢 = 0.33 𝑡𝑜𝑛 − 𝑚 (𝑜𝑘)
De la misma manera que se calculó el cortante nominal, se calcula para la viga de 75X75X3

𝑉𝑛 = 0.6𝐴𝑤𝐹𝑦𝐶𝑣
3522𝑘𝑔
𝑉𝑛 = 0.6 ∗ 4.14𝑐𝑚2 ∗ ∗ 1 = 9 𝑡𝑜𝑛
𝑐𝑚2
∅𝑉𝑛 = 0.9 ∗ 9𝑡𝑜𝑛 = 8 𝑡𝑜𝑛 ≥ 𝑉𝑢 = 0.84 𝑡𝑜𝑛 (𝑜𝑘)
La deflexión límite es:

Para miembros de piso con carga de servicio D+L, L/240 = 2.375m/240 = 0.01

La deflexión máxima bajo cargas de servicio obtenidas a partir del análisis es 0.003m:
Por lo que el criterio de serviciabilidad cumple los requisitos de deflexión.
