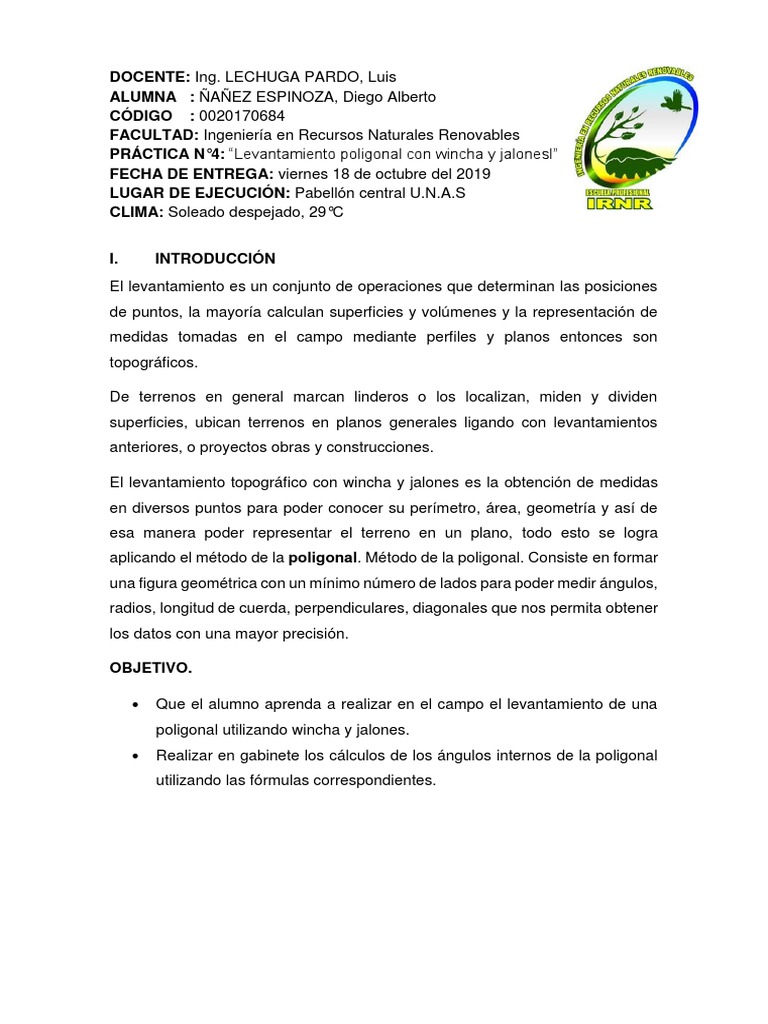

DOCENTE: Ing.

LECHUGA PARDO, Luis

ALUMNA : ÑAÑEZ ESPINOZA, Diego Alberto
CÓDIGO : 0020170684
FACULTAD: Ingeniería en Recursos Naturales Renovables
PRÁCTICA N°4: “Levantamiento poligonal con wincha y jalonesl”
FECHA DE ENTREGA: viernes 18 de octubre del 2019
LUGAR DE EJECUCIÓN: Pabellón central U.N.A.S
CLIMA: Soleado despejado, 29°C

I. INTRODUCCIÓN
El levantamiento es un conjunto de operaciones que determinan las posiciones
de puntos, la mayoría calculan superficies y volúmenes y la representación de
medidas tomadas en el campo mediante perfiles y planos entonces son
topográficos.

De terrenos en general marcan linderos o los localizan, miden y dividen

superficies, ubican terrenos en planos generales ligando con levantamientos
anteriores, o proyectos obras y construcciones.

El levantamiento topográfico con wincha y jalones es la obtención de medidas

en diversos puntos para poder conocer su perímetro, área, geometría y así de
esa manera poder representar el terreno en un plano, todo esto se logra
aplicando el método de la poligonal. Método de la poligonal. Consiste en formar
una figura geométrica con un mínimo número de lados para poder medir ángulos,
radios, longitud de cuerda, perpendiculares, diagonales que nos permita obtener
los datos con una mayor precisión.

OBJETIVO.

 Que el alumno aprenda a realizar en el campo el levantamiento de una

poligonal utilizando wincha y jalones.
 Realizar en gabinete los cálculos de los ángulos internos de la poligonal
utilizando las fórmulas correspondientes.
 II. REVISIÓN LITERARIA

2.1 LEVANTAMIENTOS TOPOGRÁFICOS

Son series de operaciones y métodos para representar gráficamente

en un plano una porción de terreno relativamente pequeño, se desprecia la
curvatura y la refracción, es decir, adecuada para una longitud de 25 km o una
superficie de 625 km2

 Condición: considera como base de referencia para trabajos de campo y

cálculos como una superficie plana horizontal.
 Levantamientos geodésicos: son levantamientos en grandes
extensiones de terreno y hacen necesario considerar la curvatura y
reflexión de la tierra.
2.2 Etapas de levantamiento topográfico

Reconocimiento del terreno y plano de trabajo, trabajo de campo y

trabajo de gabinete. Existen varias clases de levantamientos topográficos como
son: levantamiento para construcción, levantamiento para vías de comunicación,
levantamiento para trabajos subterráneos, levantamiento hidrográfico y
levantamiento catastral. (BANNISTER, A.; BAKER, R.)

2.1.1 Replanteos: es un proceso inverso al levantamiento

topográfico, con el replanteo se pretende señalar la posición de ciertos detalles
en el terreno empleando los datos tomados en el plano o expediente técnico.

2.1.2 Topográficos: son puntos ubicados en el terreno para realizar

una o varias operaciones, son de gran utilidad para realizar mediciones lineales
o angulares. Existen dos tipos de puntos topográficos: los temporales y los
permanentes.

o Los temporales son aquellos que sirven para una sola operación el cual
se ubica dentro del área de trabajo
 o Los permanentes son los que tienen por objetivo servir para varias
operaciones y son ubicados generalmente en las aristas o vértices de los
edificios o en las rocas.

2.1.3 La poligonal: Es el contorno formado por tramos rectos que

enlazan los puntos a levantar, que serán las bases o estaciones. Los tramos o
ejes son los lados de la poligonal. La observación consiste en medir las
longitudes de los tramos y los ángulos horizontales entre ejes consecutivos. El
levantamiento de la poligonal comprende la medición de los ángulos que forman
las direcciones de los lados adyacentes (o los rumbos de estos lados) y las
distancias entre los vértices. Las estaciones de la poligonal tendrán que:
(DOMÍNGUEZ GARCÍA-TEJERO, F)

• Estar relacionadas entre sí (acimuts y distancias).

• Tener Inter visibilidad entre ellas.

• Poder desempeñar el trabajo para el que se ha diseñado la

poligonal, desde los puntos de estación.

Graf.1
 Graf.2

El desarrollo de la visualización:

Exactitud y estabilidad en las mediciones realizadas con wincha

proveen al estudiante en campo enfrascarse en el preludio del trabajo topográfico
en el ámbito profesional. La topografía es una disciplina que se encarga de
describir de manera detallada la superficie de un determinado terreno.

En esta práctica realizaremos medidas con wincha y jalones aplicados

en la práctica teniendo como base conocimientos previos acerca de
alineamiento, medición y perpendicularidad; aquellos que nos servirán para
poder ser aplicados en la medición de terreno proporcionado.
 III. MATERALES Y METODOS

3.1 Lugar de ejecución de la práctica

Grf.3

La práctica se llevó a cabo en la Universidad Nacional Agraria de la Selva

(Pabellón central)- Leoncio Prado (Tingo María)

3.2 MATERIALES

3.2.1 materiales de campo

 Wincha: Es la reproducción de un número determinado de veces (0, 5,

30, 50, 100) de la unidad patrón. Las cintas vienen calibradas de fábrica
para que a una temperatura, tensión y condiciones de apoyo dadas, su
longitud sea igual a la longitud nominal. Para estos trabajos deben ser de
acero, resistentes a esfuerzos de tensión y de corrosión.
 Jalones: Son tubos de madera, con un diámetro de2.5 cm y una longitud
que varía de 2m. Vienen pintados con franjas alternas rojas y blancas de
unos30 cm y en su parte final poseen una punta de acero. El jalón se usa
como instrumento auxiliar en la medida de distancias, localizando puntos
y trazando de alineaciones.

 Cordel: Cuando se lleva a cabo un levantamiento topográfico, las

distancias se miden siguiendo líneas rectas. Tales rectas se trazan
uniendo dos puntos o, a partir de un punto fijo, siguiendo una dirección
dada. Se marcan sobre el terreno con piquetes, pilares o jalones.

 Libreta de campo: Nos sirvió para tomar apuntes.

 3.2.2 materiales de gabinete

 Calculadora: Una calculadora es un dispositivo que se utiliza para

realizar cálculos aritméticos.

 Computadora: para el uso de AutoCAD

3.3 METODOLOGIA
3.3.1 TRABAJO DE CAMPO

Distancia Lado
vértice lado Cuerda (m) < Interno < Corregido
(m) (m)
A-B 25 5
A 7.1 90°28´11.39´´ 93°40´11.59´´
A-E 50.6 5
B-C 100 5
B 6.65 83°12´40.71´´ 86°24´40.91´´
B-A 25 5
C-D 25 5
C 7.2 92°6´32.26´´ 95°18´32.46´´
C-B 100 5
D-E 55.7 5
D 9.23 134°26´25.74´´ 137°38´25.93´´
D-C 25 5

E E-A 50.6 5 8.83 123°46´8.91´´ 126°58´9.11´´

SUMATORIA 523°59´59.01´´ 540°0´0´´

Una vez diseñado el cuadro procederá a plantar los jalones formando una
poligonal de 5 lados. Luego procederemos a medir las distancias de cada
lado, para que finalmente se proceda a medir el Angulo:
  SENO DE ALFA=CATETO OPUESTO/HIPOTENUSA

3.55
A) Sinα = = 0.710
5

arc sinα= (45°14´5.7´´) x2

<interno=90°28´11.39´´

3.32
B) sinα = = 0.664
5

arc sinα= (41°36´20,35´´) x2

<interno=83°12´40.71´´

3.60
C) sinα = = 0.720
5

Arc sinα= (46°3´16.13´´) x2

<interno=92°6´32.26´´

4.61
D) sinα = = 0.922
5

Arc sinα= (67°13´12.87´´) x2

<interno=134°26´25.74´´

4.41
E) sinα = = 0.882
5

Arc sinα=(61°53´4.46´´)x2

<interno=123°46´8.91´´

 AREA TOTAL

∑A + ∑B + ∑C + ∑D + ∑E

90°28´11.39´´+ 83°12´40.71´´+ 92°6´32.26´´+ 134°26´25.74´´+

123°46´8.91´´= ∑total 523°59´59.01

HALLAMOS EL ERROR = 540 - 523°59´59.01´´= 16°0´0.99´´

 Dividimos al error por la cantidad de vértices del polígono

16°0´0.99´´
= = 3°12´0.2´´
5

 AHORA HALLAMOS EL ANGULO CORREGIDO

A = 90°28´11.39´´+ 3°12´0.2´´

A = 93°40´11.59´´
B = 83°12´40.71´´ + 3°12´0.2´´

B = 86°24´40.91´´

C = 92°6´32.26´´+ 3°12´0.2´´

C = 95°18´32.46´´

D = 134°26´25.74´´+ 3°12´0.2´´

D = 137°38´25.94´´

E = 123°46´8.91´´+ 3°12´0.2´´

E = 126°58´9.11´´

 LA SUMATORIA DE NUESTRO ANGULO CORREGIDO NOS DA EL

AREA REAL

Resultado final = A + B + C + D + E

Resultado final = 93°40´11.59´+ 86°24´40.91´´ + 95°18´32.46´´ +

137°38´25.93´´ + 126°58´9.11´

Resultado final = 540°0´0´´

Cuadro. - resultado final de corrección poligonal del pabellón central

AREA TOTAL
523°59´59.01´´

ERROR
3°12´0.2´´

RESULTADO FINAL 540°0´0´´

 IV. RECOMENDACIONES

Se recomienda el uso de cinta métrica de metal para reducir el margen de error

en lo mínimo

Para mantener la distancia de jalón a jalón recto, es necesario un

nivel que aproxime para su perpendicularidad
 V. CONCLUSIONES

Al término de la práctica se pudo determinar el área, perímetro, y ubicación

geográfica del terreno

La ocupación de la wincha y de los jalones es sencilla, pero a la vez lenta en su

ejecución, el plano se asemeja a la realidad del terreno, bien puede contener
errores a causa de diversos factores tales como instrumentos, factor humanos
etc.

Si algún dato de los recopilados no llegara a ser igual o parecido a los de los
planos originales del terreno entonces la wincha y los jalones no sería lo
recomendable para medir distancia entre los puntos
 VI. BIBLIOGRAFIA

BANNISTER, A.; BAKER, R. Problemas Resueltos de Topografía,

Bellisco. Madrid, 1991

DOMÍNGUEZ GARCÍA-TEJERO, F. Topografía General y Aplicada.

Mundi-Prensa. Madrid, 1992
PANEL FOTOGRÁFICO
Grf.4

Grf.5
