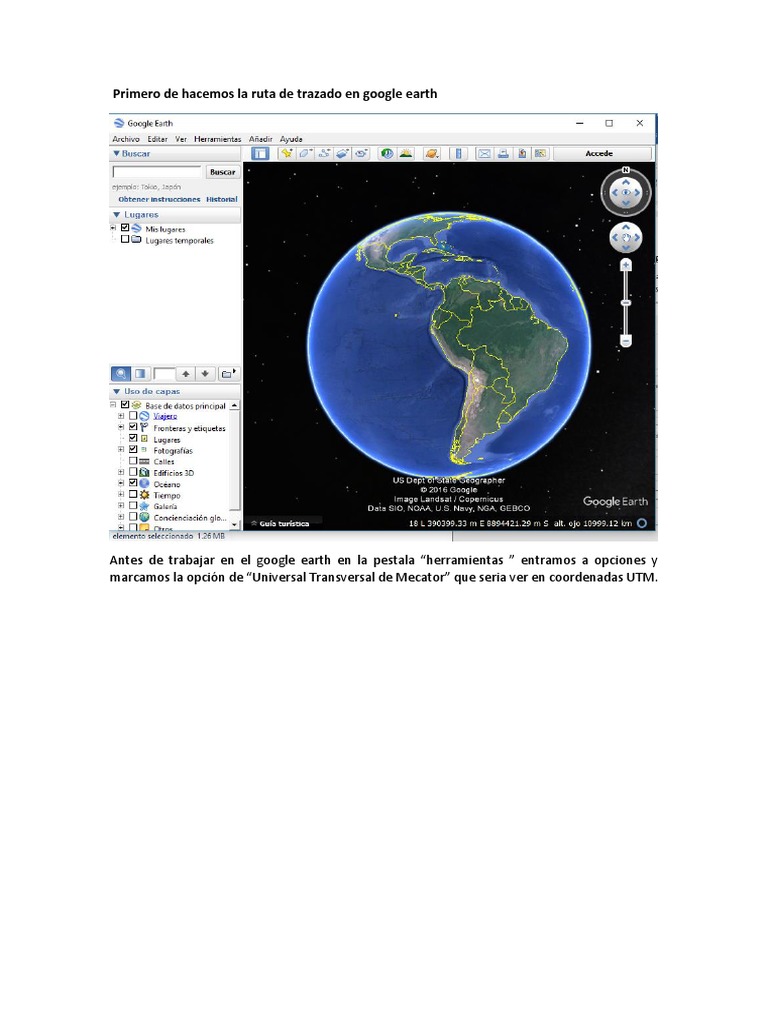

Primero de hacemos la ruta de trazado en google earth

Antes de trabajar en el google earth en la pestala “herramientas ” entramos a opciones y

marcamos la opción de “Universal Transversal de Mecator” que seria ver en coordenadas UTM.
Para poner el trazo de la ruta. Abrimos el google earth y vamos ala pestaña “añadir”

Desplazamos la pestaña

Seleccionamos “ruta”, si cerrar la pestaña configuramos lo siguiente

También podemos darle click en el siguiente icono

Otra forma es pulsando Ctrl + T

Una vez entrado el manu de nueva ruta ahora procederemos a configurarla.

Nombre

Cambiamos el color de la línea a uno que deseemos, también podemos cambiar al ancho.

En medidas se selecciona Km, esta en la unidad en la que vamos a visualizar cuanto trayecto
estamos avanzando.
Luego nos vamos al lugar donde se va a realizar el trazado de la ruta, hay nos aparecerá una
cruz donde nos indica los puntos por donde va a pasar la LT(sin cerrar la pestaña anterior),
damos clic todos los puntos de nuestra ruta. Podemos ver que cada vez que avanzado en
nuestra ruta en la pestaña anterior van aumentando la distancia (nos indica cuanto ya estamos
avanzando).

Luego de terminar le damos en aceptar, nos aparecerá un ítem con nuestra ruta creada
Para guardarla de damos anti clic, “guardar lugar como”, hay escogemos en que carpeta la
vamos guardar y el nombre que le vamos a poner al archivo.
Ya guardada nuestra ruta del google earth con extensión .kmz o .kml

Pasos para convertir nuestra ruta guardada en extensión kmz o kml en coordenadas UTM

Abrimos el archivo guardado en la siguiente pagina

http://www.gpsvisualizer.com/elevation
Cargamos el archivo en la sección “Upload a file ” damos clic en “seleccionar archivo”

Una vez cargado nuestro archivo damos clic en “convert & and elevation”, nos aparecerá la
siguiente ventana
Una vez transformados los datos se selecciona todo el codigo que aparecen en el recuadro y lo
copiamos.

Lo seleccionado anteriormente lo copiamos en una blog de notas, y lo guardamos con

extensión .txt.
Para la siguiente parte debemos descargar e instalar el programa Mapsourse

En este programa cargamos el block de notas guardado

Seguidamente nos aparecerá nuestra ruta de la línea que hicimos en al google earth

Si no nos aparece la ruta le damos clic en “Tracks(1)”

Si nos fijamos nos indica los puntos totales de la ruta

En el Mapsoure podemos editar nuestra ruta aumentando punto y eliminado algunos, también
se puede juntar dos rutas distintas o mas, si las tenemos por separado.

El siguiente paso es guardarlo, pero antes de guardarlo debemos verificar que lo va a exporta
en coordenadas UTM.

Para configurar esto nos vamos a la pestaña “Editar” luego buscamos y damos clic en la opción
de “Preferencias”

Dentro de Preferencias buscamos y damos clic en “Posición”, dentro de este menú en cuadrilla
la cambiamos a UTM, en la opción datun la dejamos por defecto y damos en aceptar.
Ahora si lo guardamos con extencion .txt
Abrimos este archivo de texto y seleccionamos todo su contenido.

Lo copiamos a un Excel, se puede están todas la características de nuestro proyecto.

Borramos todo lo que no vamos a usar

En la parte de eliminado nos quedara los siguiente

En lo anterior vemos que en las celdas están mezclarlos números y letras procederemos a
separarlo:

Nos damos espacio para que al momento de separar no genere conflictos con las demás
celdas, para esto creamos 2 columna.
Ahora seleccionamos toda la columna
En la pestaña “Datos” del Excel, buscamos “Herramientas de datos” nos muestra otro sub
menú hay damos clic en “Texto en columnas” (debe de seguir seleccionada la columna)
Nos aparecerá un asistente para convertir texto en columnas, aquí damos siguiente a todo.
Como resultado nos queda así nuestros valores
Seguimos el mismo procediendo para la segunda columna
Solo que hay que tener cuidado en esta parte, debemos marcar “Espacio”

Luego damos a siguiente y finalizar

Quedándonos de la siguiente forma, vemos están separados números y letras.

Reacomodamos todos nuestros datos para que el Excel nos quede de la siguiente forma. Las
etiquetas se pueden colocar en el Excel o también las puedes poner en el DLTCAT.
Una vez terminado este edición de nuestro Excel se selecciona todo y lo copiamos en un block
de notas.

Este lo guardamos con extensión .UTM, para que la podamos importar al DLTCAD.
Ahora lo siguiente del proyecto se va a elaborar en el software DLTCAD

Empezamos con la importación de datos. Dentro del menú “Archivo” Damos clic en “Abrir”
En esta pestaña marcar Datos formato XYZ(*.UTM), para poder ver nuestro archivo en UTM ya
elaborado con anterioridad.
Damos en abrir y nos muestra la siguiente ventana, seleccionamos las casillas “Desplazar Fila
de Encabezamiento” y verificar que no se repitan los títulos
